【电子行业标准(SJ)】 电子管 Ｊ４０５γ型辐射计数管详细规范

1范围
1.1主题内容

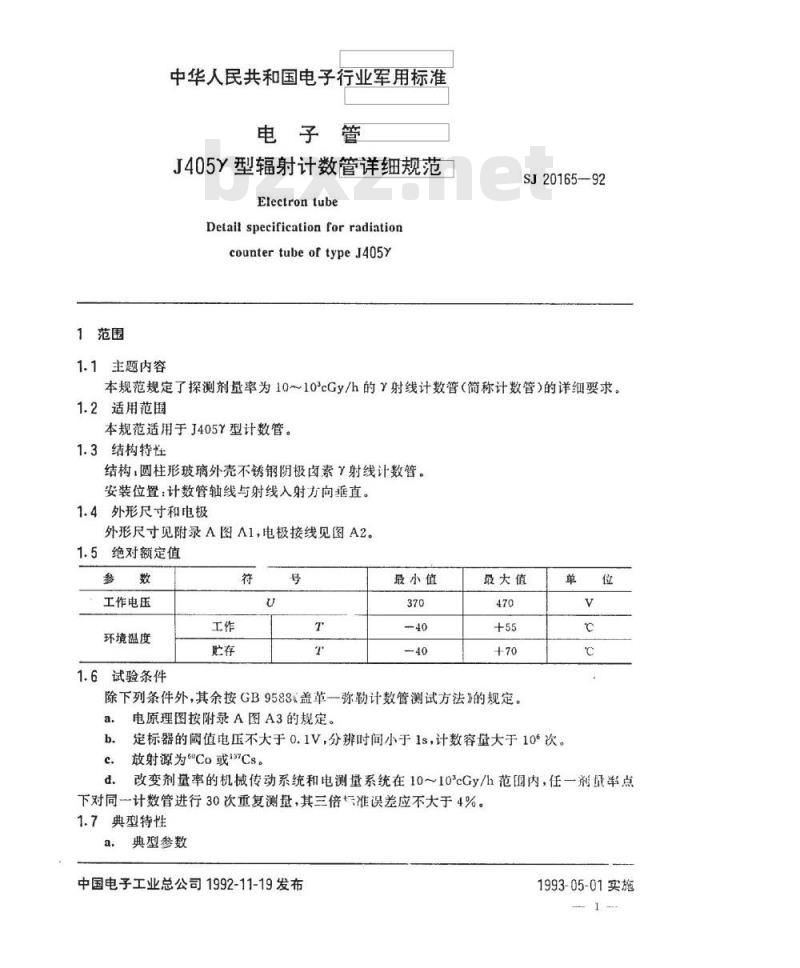

中华人民共和国电子行业军用标准电子管
J405Y型辐射计数管详细规范
Electron tube
Detailspecificationforradiationcountertubeof typeJ405Y
SJ20165-92
本规范规定了探测剂量率为10～10cGy/h的Y射线计数管（简称计数管）的详细要求。1.2适用范围
本规范适用于J405Y型计数管。
1.3结构特性
结构，圆柱形玻璃外壳不锈钢阴极卤素射线计数管。安装位置：计数管轴线与射线入射方向垂直。1.4外形尺寸和电极
外形尺寸见附录A图A1，电极接线见图A2。1.5绝对额定值
工作电压
环境温度
1.6试验条件
最小值
最大值
除下列条件外，其余按GB9588盖革-弥助计数管测试方法》的规定。a.
电原理图按附录A图A3的规定。
定标器的阐值电压不大于0.1V，分辨时间小于1s，计数容量大于10次。c.
放射源为Co或13Cs。
改变剂量率的机械传动系统和电测量系统在10～10cGy/h范围内，任一剂量率点下对同一计数管进行30次重复测量，其三倍准误差应不大于4%。1.7典型特性

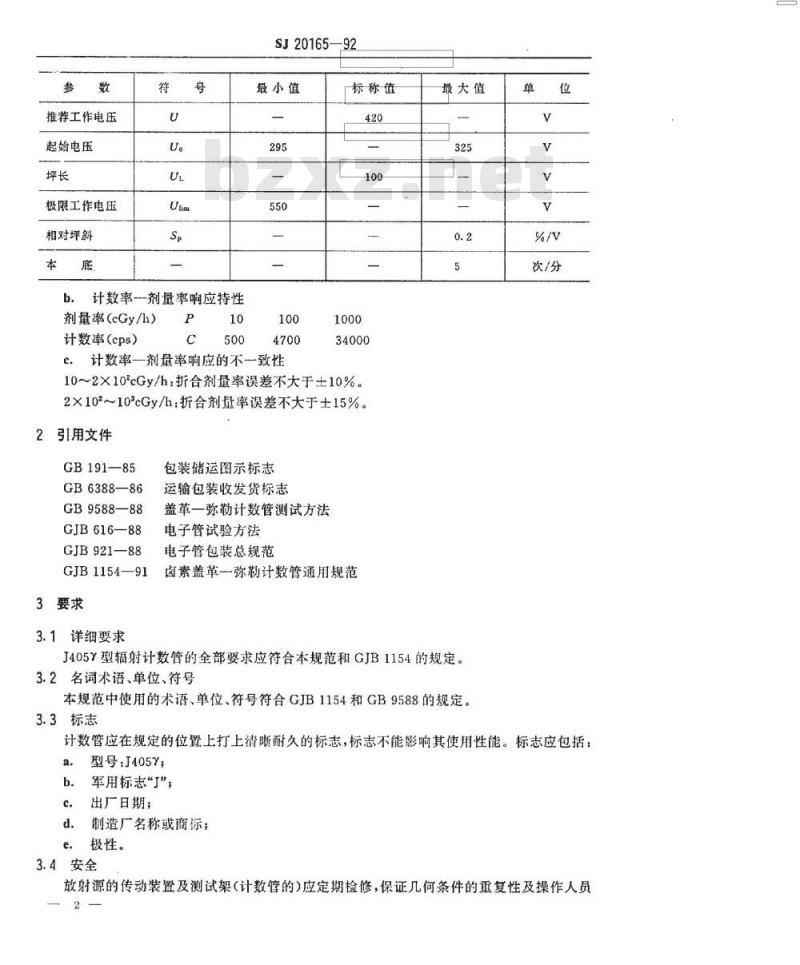

a.典型参数
中国电子工业总公司1992-11-19发布1993-05-01实施
推荐工作电压
起始电压
极限工作电压
相对坪斜
计数率一剂量率响应特性
剂量率(cGy/h）
计数率(cps)
SJ20165—92
最小值
计数率一剂量率响应的不一致性标称值
10~2×10cGy/h：折合剂量率误差不大于士10%。2×10°～10cGy/h：折合剂量率误差不大于士15%。引用文件
GB191—85
GB6388—86
GB9588—88
GJB616—88
GJB921—88
GJB1154—91
3要求
3.1详细要求
包装储运图示标志
运输包装收发货标志
盖革一弥勒计数管测试方法
电子管试验方法
电子管包装总规范
卤素盖革一弥勒计数管通用规范最大值
J405Y型辐射计数管的全部要求应符合本规范和GJB1154的规定。3.2名词术语、单位、符号
本规范中使用的术语、单位、符号符合GJB1154和GB9588的规定。3.3标志
次/分
计数管应在规定的位置上打上清晰耐久的标志，标志不能影响其使用性能。标志应包括：a.
型号：J405%；
军用标志“I”，
出厂日期；
制造厂名称或商标；
极性。
3.4安全
放射源的传动装置及测试架（计数管的)应定期检修，保证几何条件的重复性及操作人员的安全。

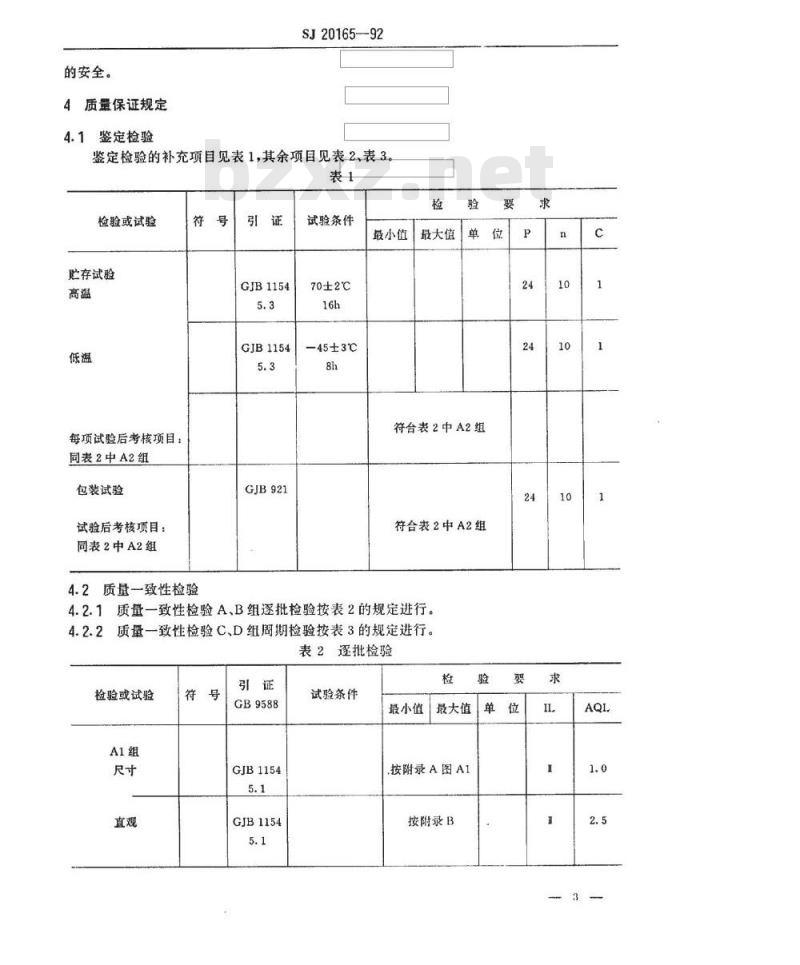

4质量保证规定
4.1鉴定检验
SJ20165—92
鉴定检验的补充项目见表1，其余项目见表2、表3表
检验或试验
贮存试验
每项试验后考核项目：
同表2中A2组
包装试验
试验后考核项目：
同表2中A2组
4.2质量一致性检验
试验条件
GJB1154
GJB1154
GJB921
70±2℃
—45±3℃
最小值
最大值
符台表2中A2组
符合表2中A2组
4.2.1质量一致性检验A、B组逐批检验按表2的规定进行。4.2.2质量一致性检验C、D组周期检验按表3的规定进行。表2逐批检验
检验或试验
GB9588
GJB1154
GJB1154
试验条件
最小值
最大值
.按附录A图A1
按附录B
检验或试验
起始电压
相对坪斜
极限工作电压
灵敏度
绝缘电阻
检验或试验
GB9588
GJB1154
GB9588
SJ20165—92

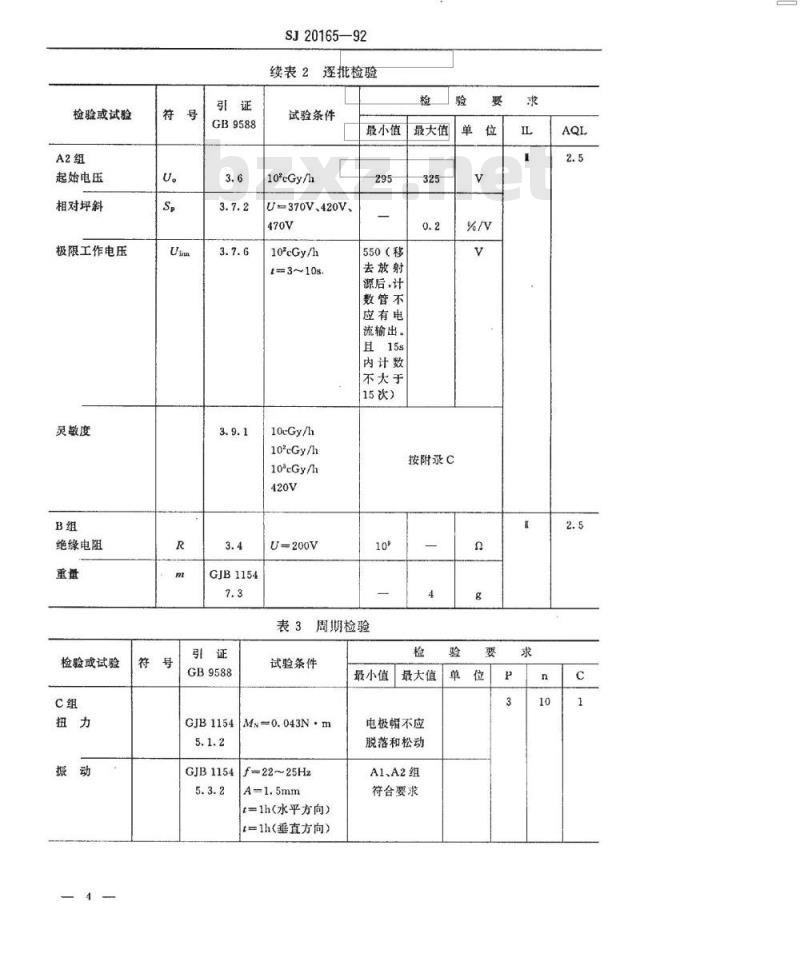

续表2逐批检验
试验条件
10°cGy/h
U370V、420V、bZxz.net
10°cGy/h
1=3~10s
10cGy/h
10°cGy/h
10°cGy/h
U=200V
最小值
550（移
去放射
源后，计
数管不
应有电
流输出。
且15s
内计数
不大于
15次）
表3周期检验
试验条件
最大值
按附录C
最小值
最大值
GJB1154Mm0.043N.m
GJB1154
f-22～25Hz
=1h（水平方向）
(=1h（垂直方向）
电极帽不应
脱落和松动
A1、A2组
符合要求
检验或试验
过负荷照射
每项试验后
的考核项目
使用寿命
GB9588
GJB1154
GJB1154
注：AQL——合格质量水平
IL——检查水平
P—周期（月）
n—样本数
C—合格判定数
SJ20165--92

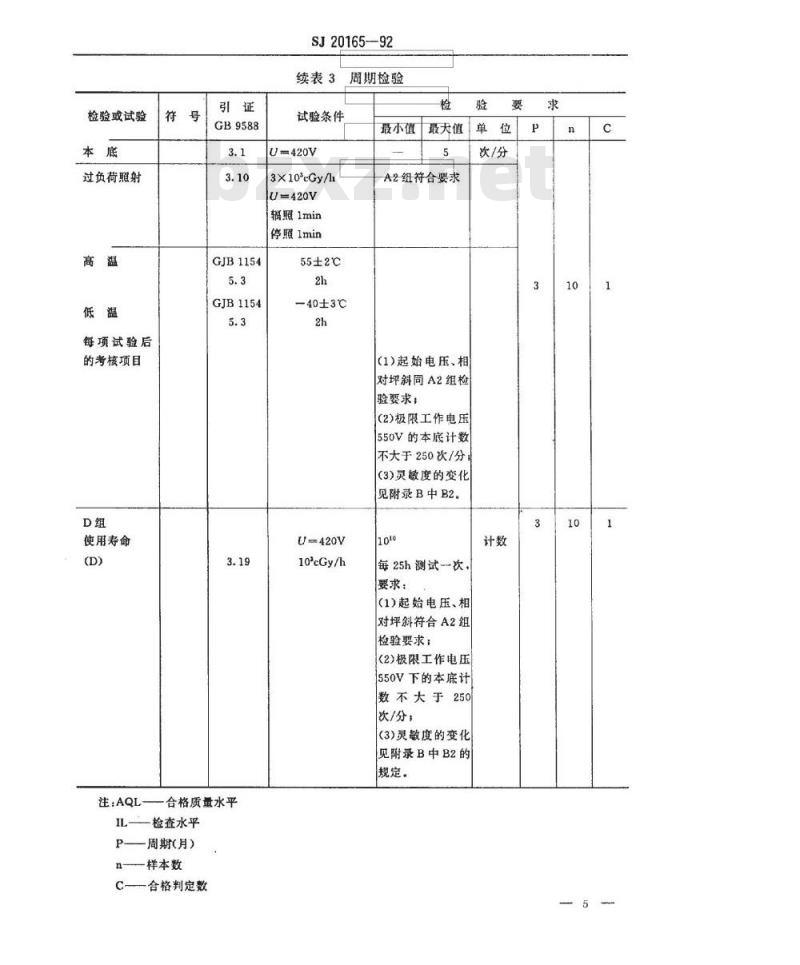

续表3周期检验
试验条件
最小值
U=420V
3×10°cGx/h
U=420V
辐照1min
停照Imin
55±2℃
—40±3℃
U=420V
10°cGy/h
最天值
A2纽符合要求
(1)起始电压、相
对坪斜同A2组检
验要求；
(2)极限工作电压
550V的本底计数
不大于250次/分
(3)灵敏度的变化
见附录B中B2。
每25h测试一次，
要求：
次/分
(1)起始电压、相
对坪斜符合A2组
检验要求；
(2)极限工作电压
550V下的本底计
数不大于250
次/分，
(3)烫敏度的变化
见附录B中B2的
规定。
D—破坏性项目
5交货准备
5.1包装
5.1.1包装要求
包装应符合GJB921的规定；
SJ20165—92
b.、包装图纸应符合企业标准的规定；c。内包装中有产品合格证，外包装中有出厂检验单。5.1.2包装标志
包装标志应符合GB191和GB6388的规定。5.1.3包装试验
包装试验应符合GJB921的规定。5.2贮存
5.2.1计数管应贮存在环境温度为一10～十40℃、相对湿度不大于80%的通风、无腐蚀性气体影响的库房内。
5.2.2质量保证期：4年
5.3运输
包装好的计数管允许用任何工具运输，但应避免剧烈的振动、冲击、机械撞击和直接雨淋与受到腐蚀。
说明事项
6.1订货文件
订货文件至少应包括下列内容，a.
型号：J405Y型计数管；
本规范编号：SJ2016592；
制造厂代号或名称：
供货数量、日期及收货地点；
e.其它。
6.2使用注意事项
测试架必须有良好的绝缘性，多管共用的测试架不能产生计数管之间的相互干优。A1
外形图
电极接线图
电原理图
SJ20165—92
附录A
有关图形
(补充件）
Cs<5pF
E高压
计数电路
直观检验
SJ20165-92
附录B
直观检验、环境和寿命试验的考核（补充件D）
B1.1计数管的电极帽应能防锈蚀。B1.2计数管管帽与管体的连接应平直、牢固。B1.3管壳无明显的气线、气泡。管壳无明显的伤痕、裂纹。
B1.5计数管内不应有影响正常工作的活动碎屑。B1.6标志应准确和清晰，位置正确。B2
高温、低温和寿命试验后对灵敏度变化的考核高温、低温和寿命试验后灵敏度的相应变化为KNaNod
式中，N。——剂量率为d时，试验前的灵敏度N.一剂量率为d时，高温、低温和寿命试验过程中的灵敏度K值应不大于附录C中给出的灵敏度相对变化值。附录C
灵敏度的典型值和试验中允许的变化范围（参考件）
剂量率(cGy/h)
灵敏度
灵敏度的相对变化
(100%)
最小值
标称值
最大值
注：在更换放射源或对放射源进行重新校准后需对计数率一剂量率响应特性进行重新测定，修正上表中灵敏度的数值。
1次/30s
附加说明：
SJ20165--92
附录D
剂量率特性（计数率与剂整率响应）（参考件）
本标准由中国电子工业总公司科技质量局提出。本标准由中国电子技术标准化研究所归口。本标准由中国电子技术标准化研究所、国营七四一厂起草本标准主要起草人：周云仙、刘永桃、李继源、曾小年、心鲜、张宗方。计划项目代号：B91031。
100gcGym
剂量率
