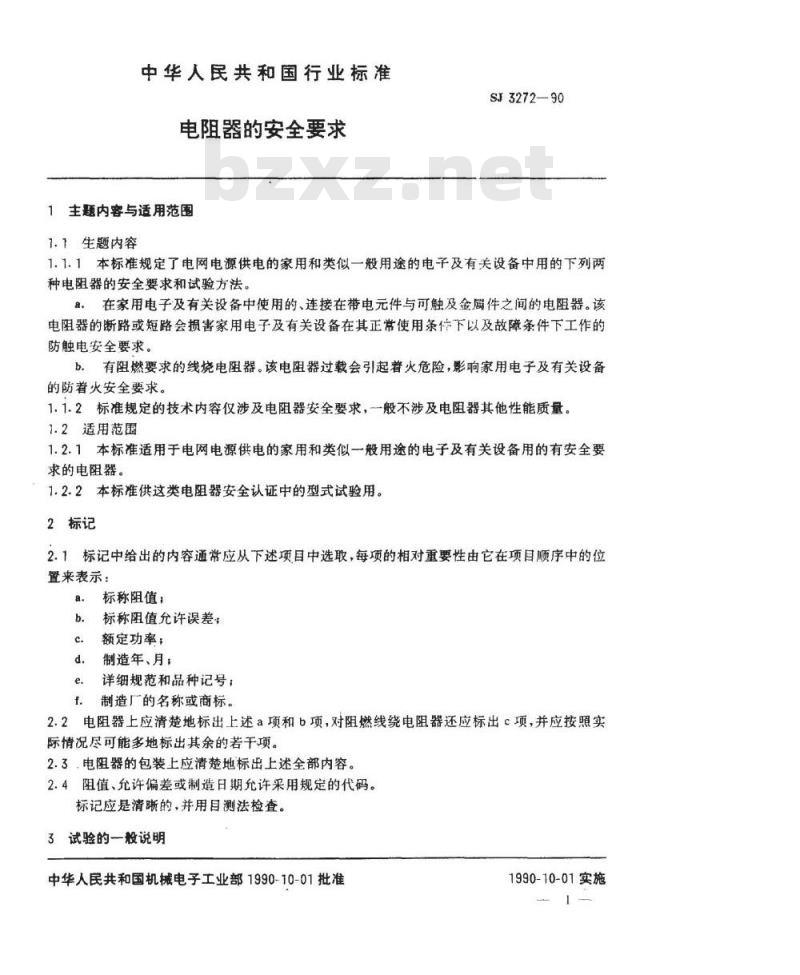

中华人民共和国行业标准
电阻器的安全要求
1主题内容与适用范围
1.1生题内容
SJ3272—90
1.1.1本标准规定了电网电源供电的家用和类似一般用途的电子及有关设备中用的下列两种电阻器的安全要求和试验方法。8.在家用电子及有关设备中使用的、连接在带电元件与可触及金厕件之间的电阻器。该电阻器的断路或短路会损害家用电子及有关设备在其正带使用条停下以及故障条件下工作的防触电安全要求。
b。有阻燃要求的线烧电阻器。该电阻器过载会引起着火危险，影响家用电子及有关设备的防着火安全要求。
1.1.2标准规定的技术内容仅涉及电阻器安全要求，一般不涉及电阻器其他性能质量。1.2适用范围
1.2.1本标准适用于电网电源供电的家用和类似一般用途的电子及有关设备用的有安全要求的电阻器。
1.2.2本标准供这类电阻器安全认证中的型式试验用。2标记
2.1标记中给出的内容通常应从下述项目中选取，每项的相对重要性由它在项目顺序中的位置来表示：
a.标称阻值；
标称阻值允许误差
额定功率；
制造年、月；
e.详细规范和品种记号；
f.制造厂的名称或商标。
2.2电阻器上应清楚地标出上述a项和b项，对阻燃线绕电阻器还应标出c项，并应按照实际情况尽可能多地标出其余的若干项。2.3，电阻器的包装上应清楚地标出上述全部内容。2.4阻值、允许偏差或制造日期充许采用规定的代码。标记应是清晰的，并用目测法检查。3试验的一般说明
中华人民共和国机械电子工业部1990-10-01批准1990-10-01实施
SJ3272-90

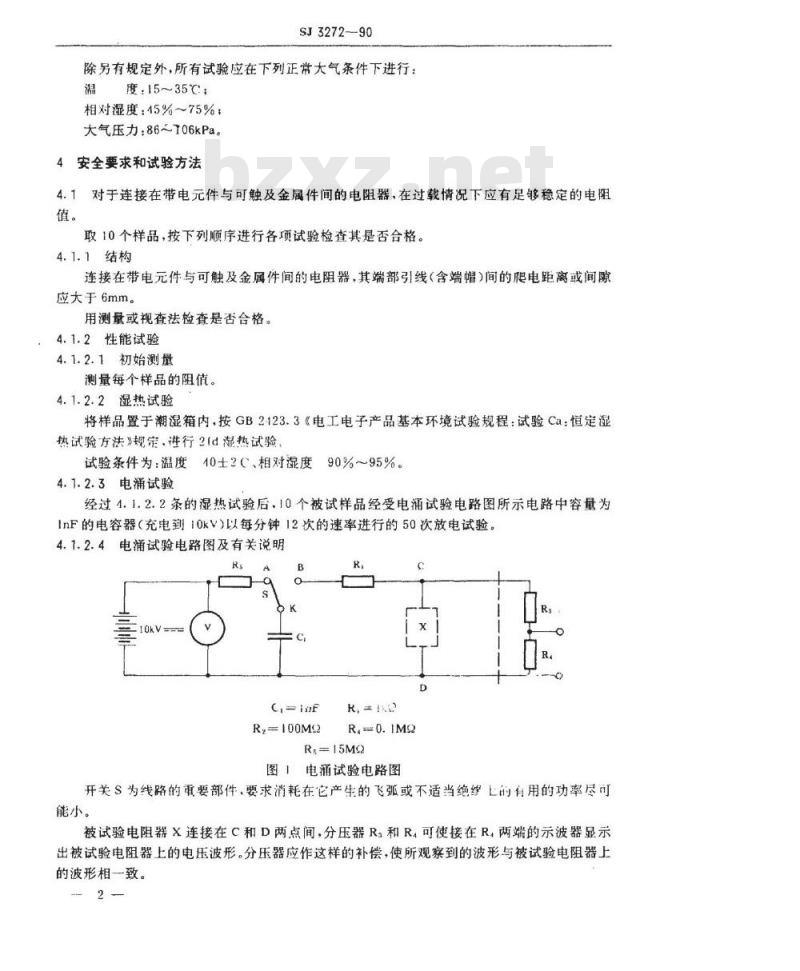

除另有规定外，所有试验应在下列正常大气条件下进行：温
度：15~35℃；
相对湿度：45%~75%；
大气压力：86~106kPa。
安全要求和试验方法
4.1对于连接在带电元件与可触及金履件间的电阻器，在过载情况下应有足够稳定的电阻值。
取10个样品，按下列顺序进行各项试验检查其是否合格。4.1.1结构
连接在带电元件与可触及金属件间的电阻器，其端部引线（含端帽）间的肥电距离或间隙应大于6mm。
用测量或视查法检查是否合格。4.1.2性能试验
4.1.2.1初始测量
测量每个样品的阻值。
4.1.2.2湿热试验
将样品置于潮湿箱内，按GB2123.3电工电子产品基本环境试验规程：试验Ca：恒定湿执试验方法》规定.进行21d滤热试验试验条件为：温度40士2C、相对湿度90%～95%。4.1.2.3电涌试验
经过4.1.2.2条的湿热试验后，10个被试样品经受电涌试验电路图所示电路中容量为InF的电容器（充电到10kV）以每分钟12次的速率进行的50次放电试验。4.1.2.4电涌试验电路图及有关说明Rs
R，=100M9
R=15M2
图1电涌试验电路图
开关S为线路的重要部件，要求消耗在它产生的飞弧或不适当绝续上的有用的功率尽可能小。
被试验电阻器X连接在C和D两点间，分压器R，和R4可使接在R，两端的示波器显示出被试验电阻器上的电压波形。分压器应作这样的补偿，使所观察到的波形与被试验电阻器上的波形相一致。

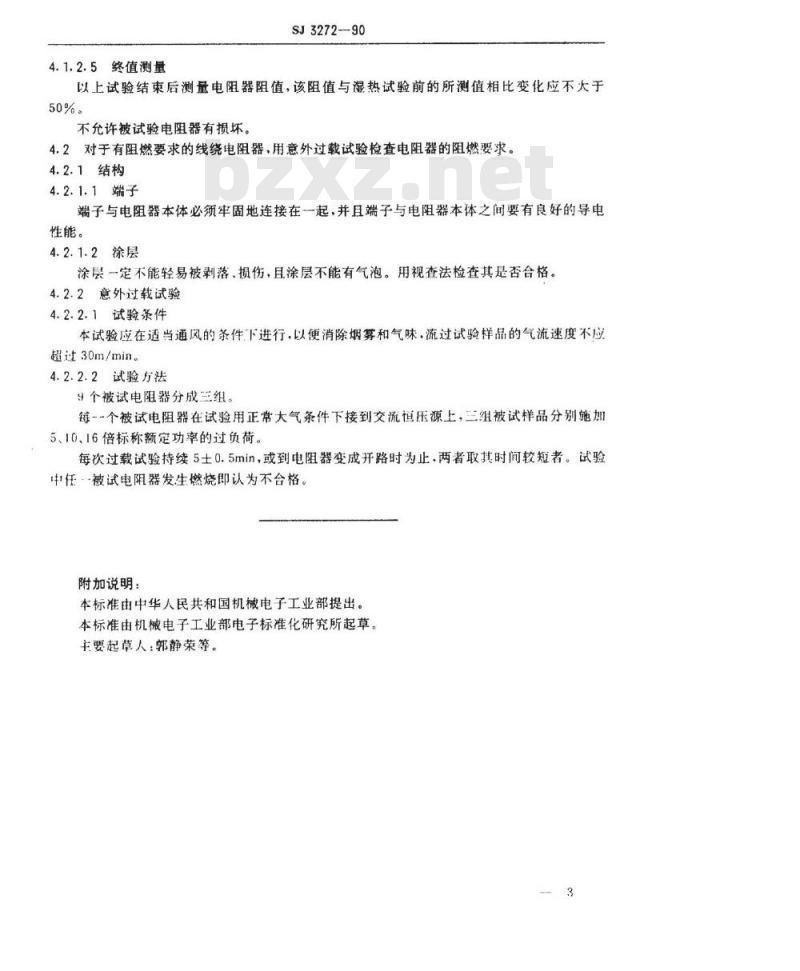

4.1.2.5终值测量
SJ3272-90
以上试验结束后测量电阻器阻值，该阻值与湿热试验前的所测值相比变化应不大于50%。
不允许被试验电阻器有损坏。
4.2对于有阻燃要求的线绕电阻器、用意外过载试验检查电阻器的阻燃要求。4.2.1结构
4.2.1.1端子
端子与电阻器本体必须牢固地连接在一起，并且端子与电阻器本体之间要有良好的导电性能。
4.2.1.2涂层此内容来自标准下载网
涂层一定不能轻易被剥落.损伤，且涂层不能有气泡。用视查法检查其是否合格。4.2.2意外过载试验
4.2.2.1试验条件
本试验应在适当通风的杀件下进行，以便消除烟募和气味，流过试验样品的气流速度不应超过30m/min。
4.2.2.2试验方法
9个被试电阻器分成三组。
每一个被试电阻器在试验用正常大气条件下接到交流恒压源上，三组被试样品分别施加5、10、16倍标称额定功率的过负荷。每次过载试验持续5士0.5min，或到电阻器变成开路时为止.两者取其时间较短者。试验中任被试电阻器发生燃烧即认为不合格附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所起草。主要起草人：郭静荣等。
