【电子行业标准(SJ)】 单相交流电源开关的安全要求

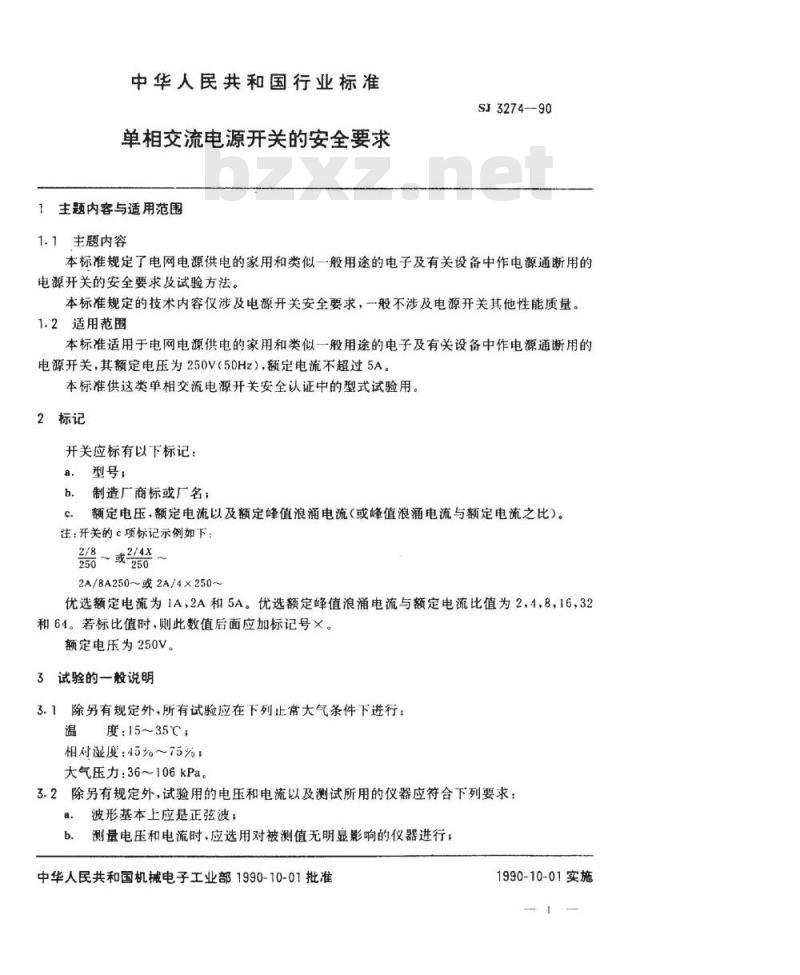

中华人民共和国行业标准
单相交流电源开关的安全要求
1主题内容与适用范围
1.1主题内容
SJ3274—90
本标准规定了电网电源供电的家用和类似一般用途的电子及有关设备中作电源通断用的电源开关的安全要求及试验方法。本标准规定的技术内容仅涉及电源开关安全要求，一般不涉及电源开关其他性能质量。1.2适用范围
本标准适用于电网电源供电的家用和类似一般用途的电子及有关设备中作电源通断用的电源开关，其额定电压为250V（50Hz），额定电流不超过5A。本标准供这类单相交流电源开关安全认证中的型式试验用。2标记
开关应标有以下标记：
型号：
制造厂商标或厂名；
额定电压，额定电流以及额定峰值浪涌电流（或峰值浪涌电流与额定电流之比）。注：开关的c项标记示例如下：
2A/8A250～或2A/4×250~
优选额定电流为1A，2A和5A。优选额定峰值浪通电流与额定电流比值为2，4，8，16，32和64。若标比值时，则此数值后面应加标记号×。额定电压为250V。
3试验的一般说明
3.1除另有规定外，所有试验应在下列止常大气条件下进行：温
度：15~35℃；
相对证度：45%~75%：
大气压力：36~106kPa。
3.2除另有规定外，试验用的电压和电流以及测试所用的仪器应符合下列要求：波形基本上应是正弦波；
测量电压和电流时，应选用对被测值无明显影响的仪器进行；b.
中华人民共和国机械电子工业部1990-10-01批准1990-10-01实施

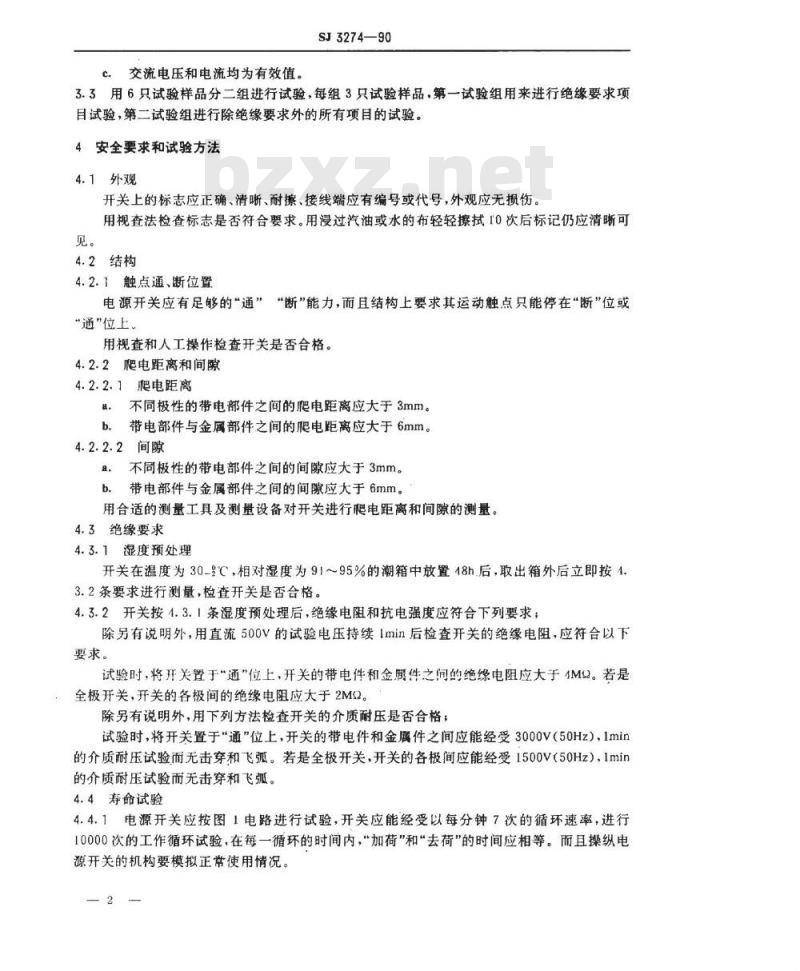

c.交流电压和电流均为有效值。SJ3274—90
3.3用6只试验样品分二组进行试验，每组3只试验样品，第一试验组用来进行绝缘要求项目试验，第二试验组进行除绝缘要求外的所有项目的试验。4安全要求和试验方法
4.1外观
开关上的标志应正确、清晰、耐擦、接线端应有编号或代号，外观应无损伤。用视查法检查标志是否符合要求。用漫浸过汽油或水的布轻轻擦拭10次后标记仍应清断可见。
4.2结构
4.2.1触点通、断位置
电源开关应有足够的“通”“断”能力，而且结构上要求其运动触点只能停在“断”位或“通”位上。
用视查和人工操作检查开关是否合格。4.2.2爬电距离和间隙
4.2.2.1爬电距离
a：不同极性的带电部件之间的爬电距离应大于3mm。b.带电部件与金属部件之间的爬电距离应大于6mm。4.2.2.2间隙免费标准bzxz.net
不同极性的带电部件之间的间隙应大于3mm。a.
b.带电部件与金属部件之间的间隙应大于6mm。用合适的测量工具及测量设备对开关进行爬电距离和间隙的测量。4.3绝缘要求
4.3.1湿度预处理
开关在温度为30-2℃，相对湿度为91～95%的潮箱中放置48h.后，取出箱外后立即按43.2条要求进行测量，检查开关是否合格。4.3.2开关按4.3.1条湿度预处理后，绝缘电阻和抗电强度应符合下列要求；除另有说明外，用直流500v的试验电压持续1min后检查开关的绝缘电阻，应符合以下要求。
试验时，将开关置于“通”位上，开关的带电件和金属件之间的绝缘电阻应大于4M。若是：全极开关，开关的各极间的绝缘电阻应大于2MQ2。除另有说明外，用下列方法检查开关的介质耐压是否合格；试验时，将开关置于\通”位上，开关的带电件和金屑件之间应能经受3000V（50Hz），1min的介质耐压试验而无击穿和飞弧。若是全极开关，开关的各极间应能经受1500V（50Hz），lmin的介质耐压试验而无击穿和飞弧。4.4寿命试验
4.4.1电源开关应按图1电路进行试验，开关应能经受以每分钟7次的循环速率，进行10000次的工作循环试验，在每一循环的时间内，“加荷”和“去荷”的时间应相等。而且操纵电源开关的机构要模拟正常使用情况。2
图中的元件计算公式如下：
SJ3274-90
受试样品

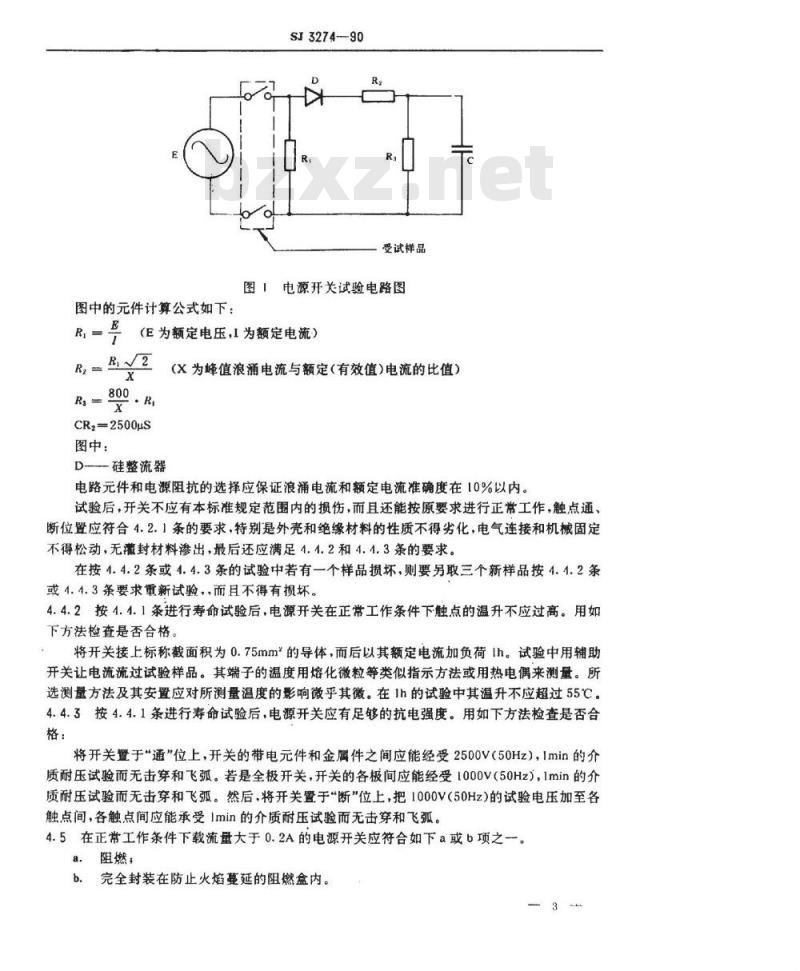

图电源开关试验电路图
（E为额定电压，I为额定电流）Ri2
CR2-2500μS
图中：
D硅整流器
(X为峰值浪通电流与额定（有效值）电流的比值）电路元件和电源阻抗的选择应保证浪涌电流和额定电流准确度在10%以内。试验后，开关不应有本标准规定范围内的损伤，而且还能按原要求进行正常工作，触点通、断位置应符合4.2.1条的要求，特别是外壳和绝缘材料的性质不得劣化，电气连接和机械固定不得松动，无灌封材料渗出，最后还应满足4.4.2和4.4.3条的要求。在按4.4.2条或4.4.3条的试验中若有一个样品损坏，则要另取三个新样品按4.1.2条或4.4.3条要求重新试验，而且不得有损坏。4.4.2按4.4.1条进行寿命试验后，电源开关在正常工作条件下触点的温升不应过高。用如下方法检查是否合格。
将开关接上标称截面积为0.75mm的导体，而后以其额定电流加负荷1h。试验中用辅助开关让电流流过试验样品。其端子的温度用熔化微粒等类似指示方法或用热电偶来测量。所选测量方法及其安置应对所测量温度的影响微乎其微。在1h的试验中其温升不应超过55℃。4.4.3按4.4.1条进行寿命试验后，电源开关应有足够的抗电强度。用如下方法检查是否合格：
将开关暨于“通”位上，开关的带电元件和金属件之间应能经受2500V（50Hz），1min的介质耐压试验而无击穿和飞弧。若是全极开关，开关的各极间应能经受1000V（50Hz），Imin的介质耐压试验而无击穿和飞弧。然后，将开关置于“断”位上，把1000V50Hz)的试验电压加至各触点间，各触点间应能承受1min的介质耐压试验而无击穿和飞弧。4.5在正常工作条件下载流量大于0.2A的电源开关应符合如下a或b项之一。a.阻燃
b.完全封装在防止火焰蔓延的阻燃盒内。3
SJ3274-—90

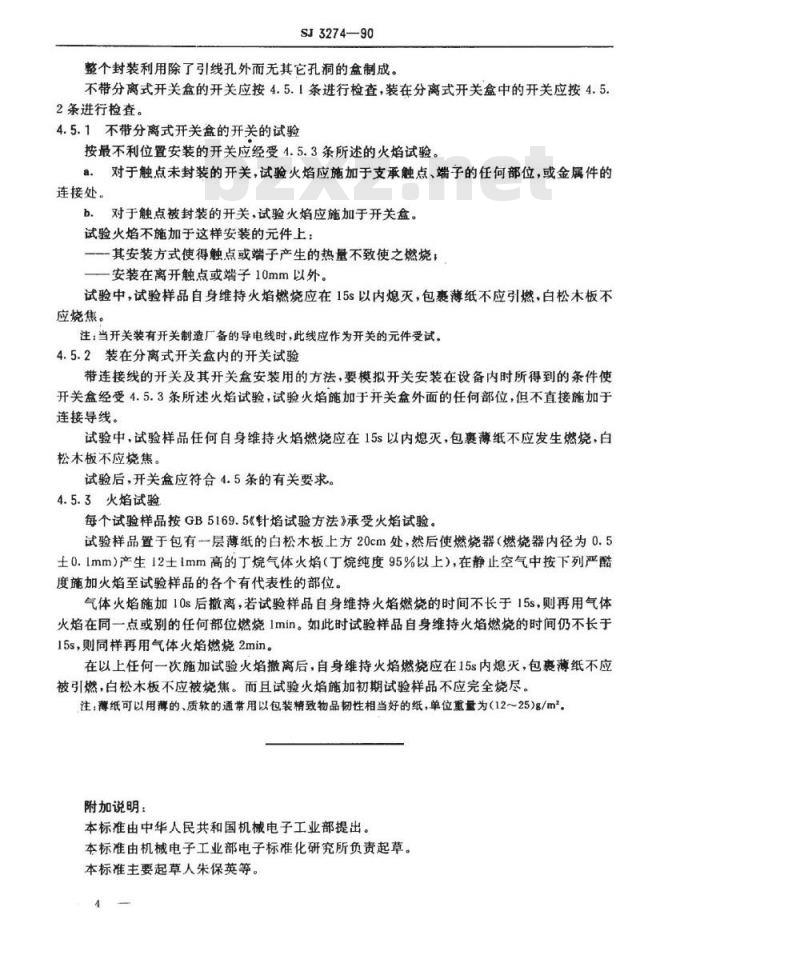

整个封装利用除了引线孔外而无其它孔洞的盒制成。不带分离式开关盒的开关应按4.5.1条进行检查，装在分离式开关盒中的开关应按4.5.2条进行检查。
4.5.1不带分离式开关盒的开关的试验按最不利位置安装的开关应经受4.5.3条所述的火焰试验。a对于触点未封装的开关，试验火焰应施加于支承触点、端子的任何部位，或金属件的连接处。
b。对于触点被封装的开关，试验火焰应施加于开关盒。试验火焰不施加于这样安装的元件上：其安装方式使得触点或端子产生的热量不致使之燃烧；一安装在离开触点或端子10mm以外。试验中，试验样品自身维持火焰燃烧应在15s以内熄灭，包裹薄纸不应引燃，白松木板不应烧焦。
注：当开关装有开关制造厂备的导电线时，此线应作为开关的元件受试。4.5.2装在分离式开关盒内的开关试验带连接线的开关及其开关盒安装用的方法，要模拟开关安装在设备内时所得到的条件使开关盒经受4.5.3条所述火焰试验，试验火焰施加于开关盒外面的任何部位，但不直接施加于连接导线。
试验中，试验样品任何自身维持火焰燃烧应在15s以内熄灭，包裹薄纸不应发生燃烧，白松木板不应烧焦。
试验后，开关盒应符合4.5条的有关要求。4.5.3火焰试验
每个试验样品按GB5169.5《针焰试验方法》承受火焰试验。试验样品置于包有一层薄纸的白松木板上方20cm处，然后使燃烧器（燃烧器内径为0.5土0.1mm）产生12士1mm高的丁烷气体火焰（丁烷纯度95%以上），在静止空气中按下列严酷度施加火焰至试验样品的各个有代表性的部位。气体火焰施加10s后撤离，若试验样品自身维持火焰燃烧的时间不长于15s，则再用气体火焰在同一点或别的任何部位燃烧1min。如此时试验样品自身维持火焰燃烧的时间仍不长于15s，则同样再用气体火焰燃烧2min。在以上任何一次施加试验火焰撤离后，自身维持火焰燃烧应在15s内熄灭，包裹薄纸不应被引燃，白松木板不应被烧焦。而且试验火焰施加初期试验样品不应完全烧尽。注：薄纸可以用薄的、质软的通常用以包装精致物品韧性相当好的纸，单位重量为（12～25)g/m。附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所负责起草。本标准主要起草人朱保英等。
