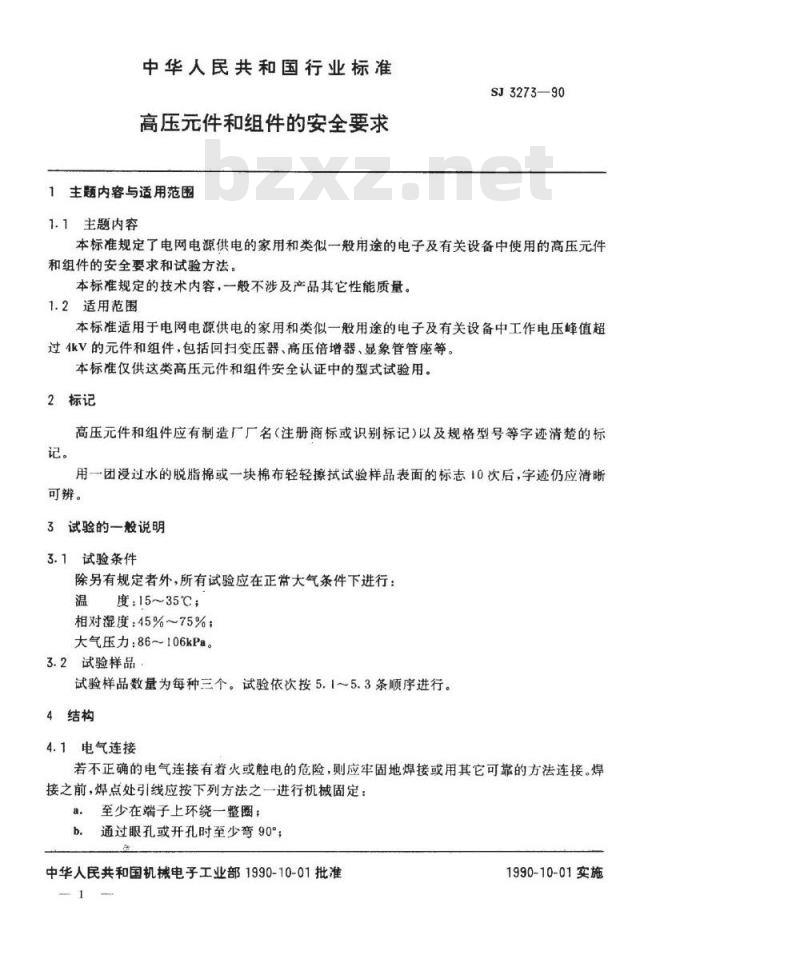

中华人民共和国行业标准
高压元件和组件的安全要求
1主题内容与适用范围
1.1主题内容
SJ3273-90
本标准规定了电网电源供电的家用和类似一般用途的电子及有关设备中使用的高压元件和组件的安全要求和试验方法。本标准规定的技术内容，般不涉及产品其它性能质量。1.2适用范围
本标准适用于电网电源供电的家用和类似一般用途的电子及有关设备中工作电压峰值超过4KkV的元件和组件，包括回扫变压器、高压倍增器、显象管管座等。本标准仅供这类高压元件和组件安全认证中的型式试验用。2标记
高压元件和组件应有制造厂厂名（注册商标或识别标记）以及规格型号等字迹清楚的标记。
用一团浸过水的脱脂棉或一块棉布轻轻擦拭试验样品表面的标志10次后，字迹仍应清晰可辨。
3试验的一般说明
3.1试验条件
除另有规定者外，所有试验应在正常大气条件下进行：温度：1535℃；
相对湿度：45%~75%：
大气压力：86～106kPa。
3.2试验样品
试验样品数量为每种三个。试验依次按5.1～5.3条顺序进行。4结构
4.1电气连接
若不正确的电气连接有着火或触电的危险，则应牢固地焊接或用其它可靠的方法连接。焊接之前，焊点处引线应按下列方法之一进行机械固定：a.至少在端子上环绕一整圈；
b。通过眼孔或开孔时至少弯90°；中华人民共和国机械电子工业部1990-10-01批准1990-10-01实施
c与其它导体拧合1

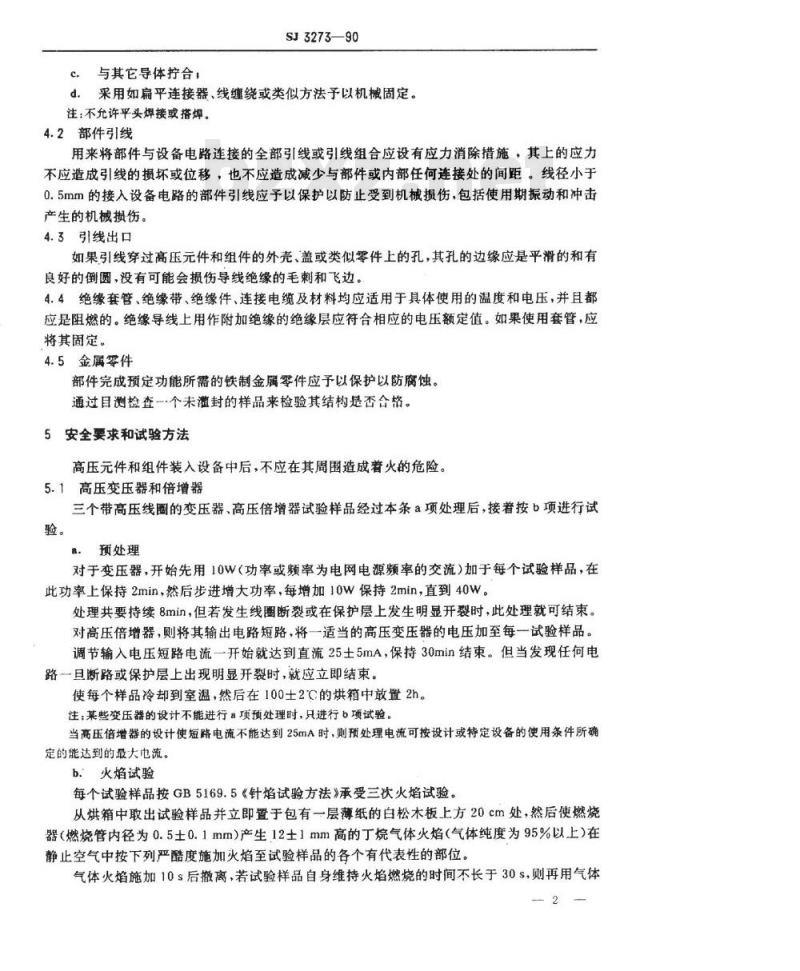

SJ3273—90
d。采用如扁平连接器、线缠绕或类似方法予以机械固定。注：不允许平头焊接或搭焊。
4.2部件引线
用来将部件与设备电路连接的全部引线或引线组合应设有应力消除措施，其上的应力不应造成引线的损坏或位移，也不应造成减少与部件或内部任何连接处的间距。线径小于0.5mm的接入设备电路的部件引线应予以保护以防止受到机械损伤，包括使用期振动和冲击产生的机械损伤。
4.3引线出口bZxz.net
如果引线穿过高压元件和组件的外壳、盖或类似零件上的孔，其孔的边缘应是平滑的和有良好的倒圆，没有可能会损伤导线绝缘的毛刺和飞边。4.4绝缘套管、绝缘带、绝缘件、连接电缆及材料均应适用于具体使用的温度和电压，并且都应是阻燃的。绝缘导线上用作附加绝缘的绝缘层应符合相应的电压额定值。如果使用套管，应将其固定。
4.5金属零件
部件完成预定功能所需的铁制金属零件应予以保护以防腐蚀。通过目测检查一个未灌封的样品来检验其结构是否合格。5安全要求和试验方法
高压元件和组件装入设备中后，不应在其周围造成着火的危险。5.1高压变压器和倍增器
三个带高压线圈的变压器、高压倍增器试验样品经过本条a项处理后，接着按b项进行试验。
a.预处理
对于变压器，开始先用10W（功率或频率为电网电源频率的交流）加于每个试验样品，在此功率上保持2min，然后步进增大功率，每增加10w保持2min，直到40W。处理共要持续8min，但若发生线圈断裂或在保护层上发生明显开裂时，此处理就可结束。对高压倍增器，则将其输出电路短路，将一适当的高压变压器的电压加至每一试验样品。调节输入电压短路电流一开始就达到直流25士5mA，保持30min结束。但当发现任何电路且断路或保护层上出现明显开裂时，就应立即结束。使每个样品冷却到室温，然后在100士2℃的烘箱中放置2h。注：某些变压器的设计不能进行a项预处理时，只进行b项试验。当高压倍增器的设计使短路电流不能达到25mA时，则预处理电流可按设计或特定设备的使用条件所确定的能达到的最大电流。
b.火焰试验
每个试验样品按GB5169.5针焰试验方法》承受三次火焰试验。从烘箱中取出试验样品并立即置于包有一层薄纸的白松木板上方20cm处，然后使燃烧器（燃烧管内径为0.5士0.1mm）产生12土1mm高的丁烷气体火焰（气体纯度为95%以上）在静止空气中按下列严酷度施加火焰至试验样品的各个有代表性的部位。气体火焰施加10s后撤离，若试验样品自身维持火焰燃烧的时间不长于30s，则再用气体2

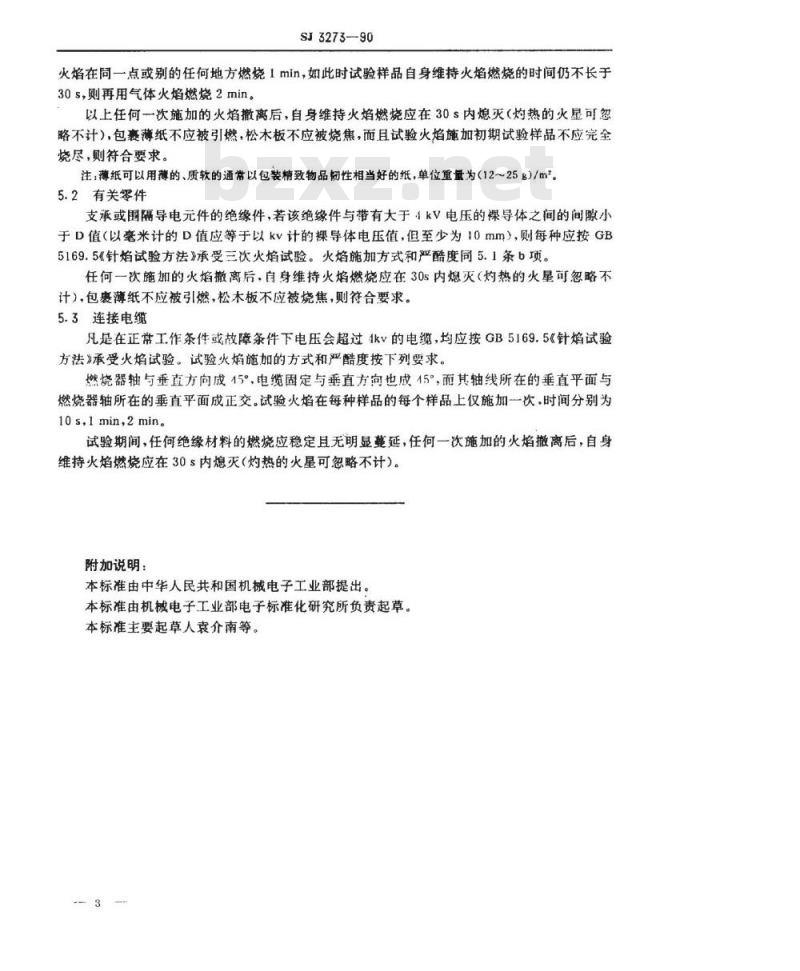

SJ3273-90
火焰在同一点或别的任何地方燃烧1min，如此时试验样品自身维持火焰燃烧的时间仍不长于30s，则再用气体火焰燃烧2min。以上任何一次施加的火焰撤离后，自身维持火焰燃烧应在30s内熄灭（灼热的火星可忽略不计），包裹薄纸不应被引燃，松木板不应被烧焦，而且试验火焰施加初期试验样品不应完全烧尽，则符合要求。
注：薄纸可以用薄的、质软的通常以包装精致物品韧性相当好的纸，单位重量为（12～25B)/㎡。5.2有关零件
支承或围隔导电元件的绝缘件，若该绝缘件与带有大于4kV电压的裸导体之间的间隙小于D值（以毫米计的D值应等于以kv计的裸导体电压值，但至少为10mm），则每种应按GB5169.5《针焰试验方法》承受三次火焰试验。火焰施加方式和严酷度同5.1条b项。任何一次施加的火焰撤离后，自身维持火焰燃烧应在305内熄灭（灼热的火星可忽略不计），包裹薄纸不应被引燃，松木板不应被烧焦，则符合要求。5.3连接电缆
凡是在正常工作条件或故障条件下电压会超过4kv的电缆，均应按GB5169.5《针焰试验方法承受火焰试验，试验火焰施加的方式和产酷度接下列要求。燃烧器轴与垂直方向成15°，电缆固定与垂直方向也成45°，而其轴线所在的垂直平面与然烧器抽所在的垂直平面成正交，试验火焰在每种样品的每个样品上仅施加一次，时间分别为10 s.1 min,2min.
试验期间，任何绝缘材料的燃烧应稳定且无明显蔓延，任何一次施加的火焰撤离后，自身维持火焰燃烧应在30s内熄灭（灼热的火星可忽略不计）。附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所负责起草。本标准主要起草人袁介南等。
