无线寻呼系统体制
1989-03--20发布
1989-03-25实施
中华人民共和国机械电子工业部批准

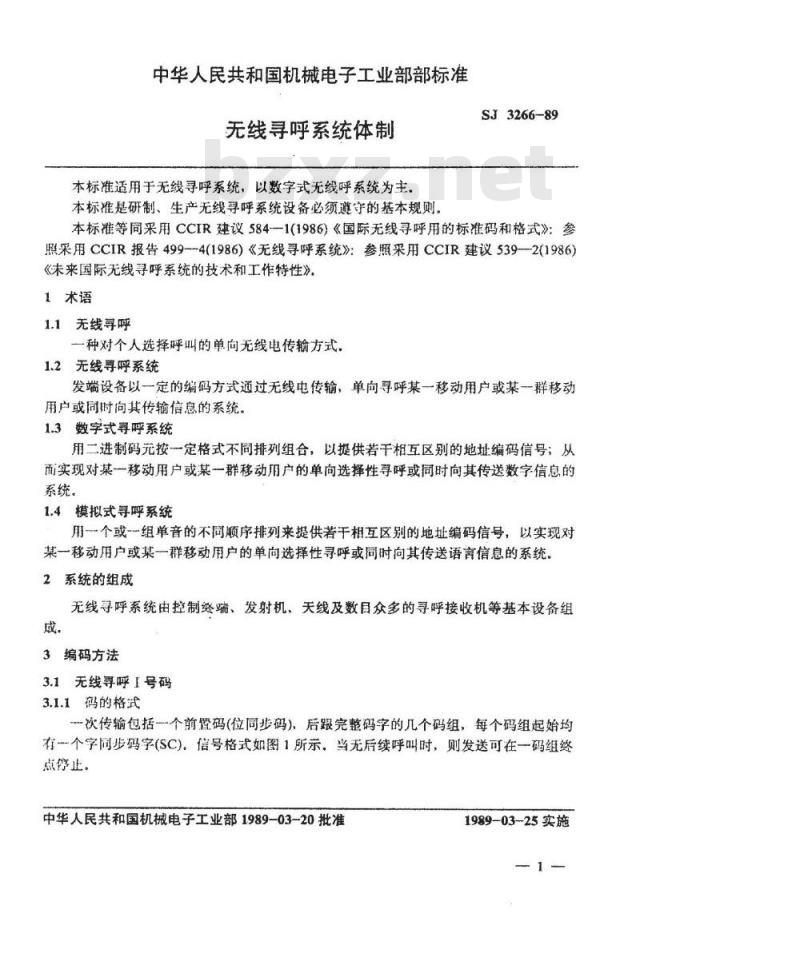

中华人民共和国机械电子工业部部标准无线寻呼系统体制
本标准适用于无线导呼系统，以数字式无线呼系统为主。本标准是研制、生产无线寻呼系统设备必须遵守的基本规则。SJ3266-89
本标准等同采用CCIR建议5841(1986)《国际无线寻呼用的标准码和格式》：参照采用CCIR报告499-4(1986）《无线寻呼系统》：参照采用CCIR建议539-2(1986）《未来国际无线寻呼系统的技术和工作特性》1术语
1.1无线寻呼
一种对个人选择呼叫的单向无线电传输方式，1.2无线寻呼系统
发端设备以一定的编码方式过无线电传输，单向导呼某一移动用户或某一群移动用户或同时向其传输信息的系统。1.3数字式寻呼系统
用二进制码元按一定格式不同排列组合，以提供若干相互区别的地址编码信号；从而实现对某一移动用户或某一群移动用户的单向选择性寻呼或同时向其传送数字信息的系统。
1.4模拟式寻呼系统
用一个或-组单音的不同顺序排列来提供若干相互区别的地址编码信号，以实现对某一移动用户或某一群移动用户的单向选择性寻呼或同时向其传送语言信息的系统。2系统的组成
无线寻呼系统由控制终端、发射机、天线及数目众多的寻呼接收机等基本设备组成。
3编码方法
3.1无线寻呼号码
3.1.1码的格式
次传输包括个前暨码（位同步码），后跟完整码字的几个码组，每个码组起始均有一个字同步码字（SC)。信号格式如图1所示，当无后续呼叫时，则发送可在一码组终点停止。
中华人民共和国机械电子工业部1989-03-20批准1989-03-25实施
101010
SJ3266-89
annnnnnn
前置码，持续时间至少为576比特=1码组+1码字的持续时间：第一·码组；
第二及随后的各码组；
恢=2码字
字同步码字(顿同步码字)。
注：1码组=字同步码字+8顿=17个字码字图1信号格式

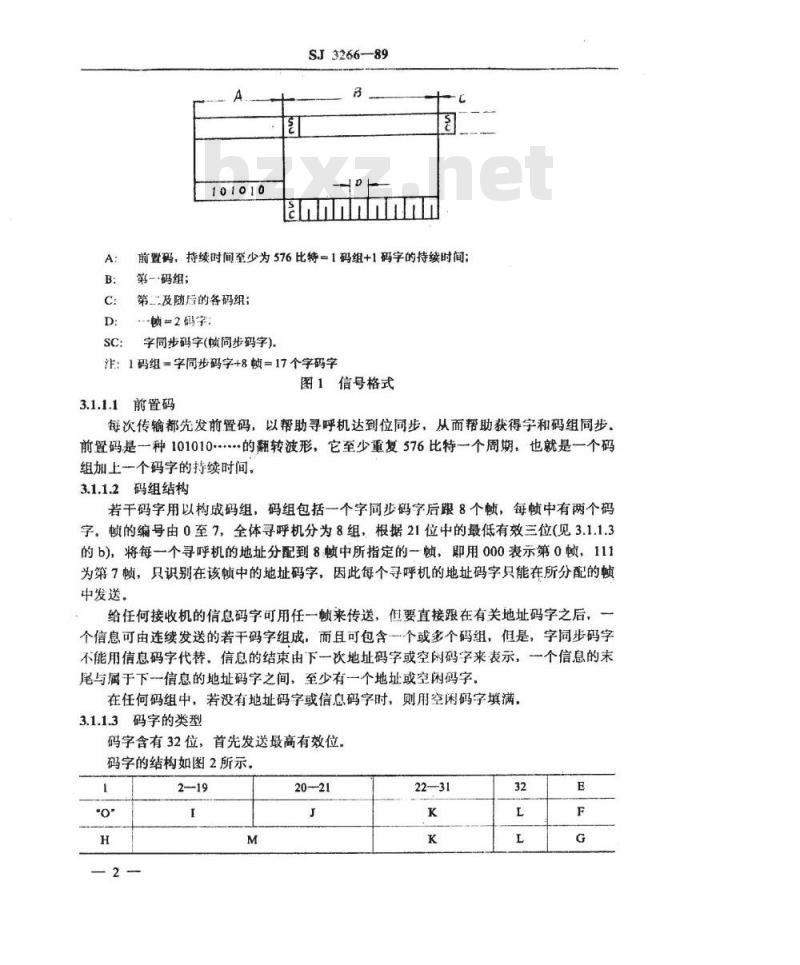

3.1.1.1前置码
每次传输都先发前置码，以帮助寻呼机达到位同步，从而帮助获得字和码组同步。前置码是一种101010***的翻转波形，它至少重复576比特一个周期，也就是一个码组加上一个码字的持续时间。
3.1.1.2码组结构
若干码字用以构成码组，码组包括一个字同步码字后跟8个恢，每顿中有两个码字，恢的编号由0至7，全体寻呼机分为8组，根据21位中的最低有效三位（见3.1.1.3的b），将每一个寻呼机的地址分配到8恢中所指定的一恢，即用000表示第0恢，111为第7顿，只识别在该顿中的地址码字，因此每个寻呼机的地址码字只能在所分配的顿中发送。
给任何接收机的信息码字可用任一顺来传送，任要直接跟在有关地址码字之后，个信息可由连续发送的于码字组成，而且可包含个或多个码组，但是，字同步码字不能用信息码字代替，信息的结束由下一次地址码字或空闲码字来表示，一个信息的末尾与属于下一信息的地址码字之间，至少有一个地址或空闲码字。在任何码组中，若没有地址码字或信息码字时，则用空困码字填满，3.1.1.3码字的类型
码字含有32位，首先发送最高有效位。码字的结构如图2所示，
2—19
20-—21
22—31
位的序号；
地址码字；
信息码字；
标志位；
地址位2—19)
。字同步码字
字同步码字如表1所示，
位序号
位序号
b.地址码字
SJ3266-89
功能位(20--21);
校验位；
偶数校验位；
信息位(2-21);
图2地址和信息码字格式

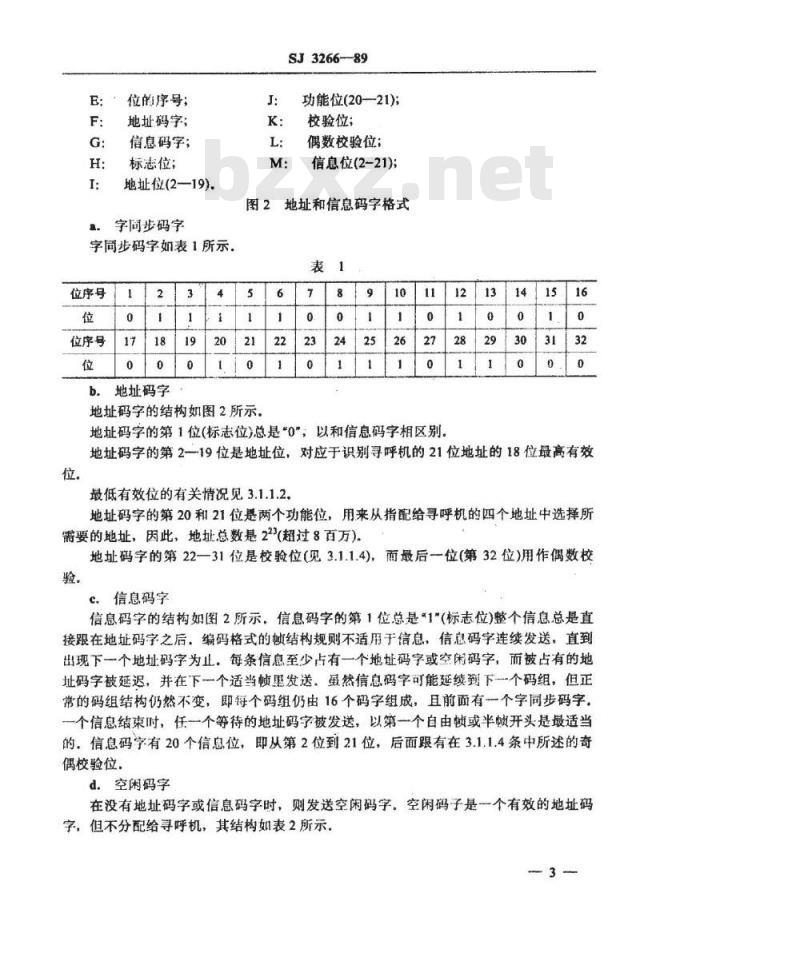

地址码字的结构如图2所示。
地址码字的第1位(标志位)总是“0\，以和信息码字相区别。12
地址码字的第2一19位是地址位，对应于识别寻呼机的21位地址的18位最高有效位。
最低有效位的有关情况见3.1.1.2.地址码字的第20和21位是两个功能位，用来从指配给寻呼机的四个地址中选择所需要的地址，因此，地址总数是223(超过8百万)。地址码字的第22一31位是校验位（见3.1.1.4)，而最后位（第32位）用作偶数校验。
c.信息码字
信息码字的结构如图2所示，信息码字的第1位总是“1（标志位)整个信息总是直接跟在地址码字之后：编码格式的恢结构规则不适用于信息，信息码字连续发送，直到出现下一个地址码字为止。每条信息至少占有一个地址码字或空闲码字，而被占有的地址码字被延迟，并在下个适当顿里发送。虽然信息码字可能延续到下一个码组，但正常的码组结构仍然不变，即每个码组仍由16个码字组成，且前面有一个字同步码字。一个信息结束时，任一个等待的地址码字被发送，以第一个自由恢或半赖开头是最适当的。信息码字有20个信息位，即从第2位到21位，后面跟有在3.1.1.4条中所述的奇偶校验位，
d。空闲码字
在没有地址码字或信息码字时，则发送空闲码字，空闲码子是一个有效的地址码字，但不分配给寻呼机，其结构如表2所示。3
位序号
位序号
SJ3266--89

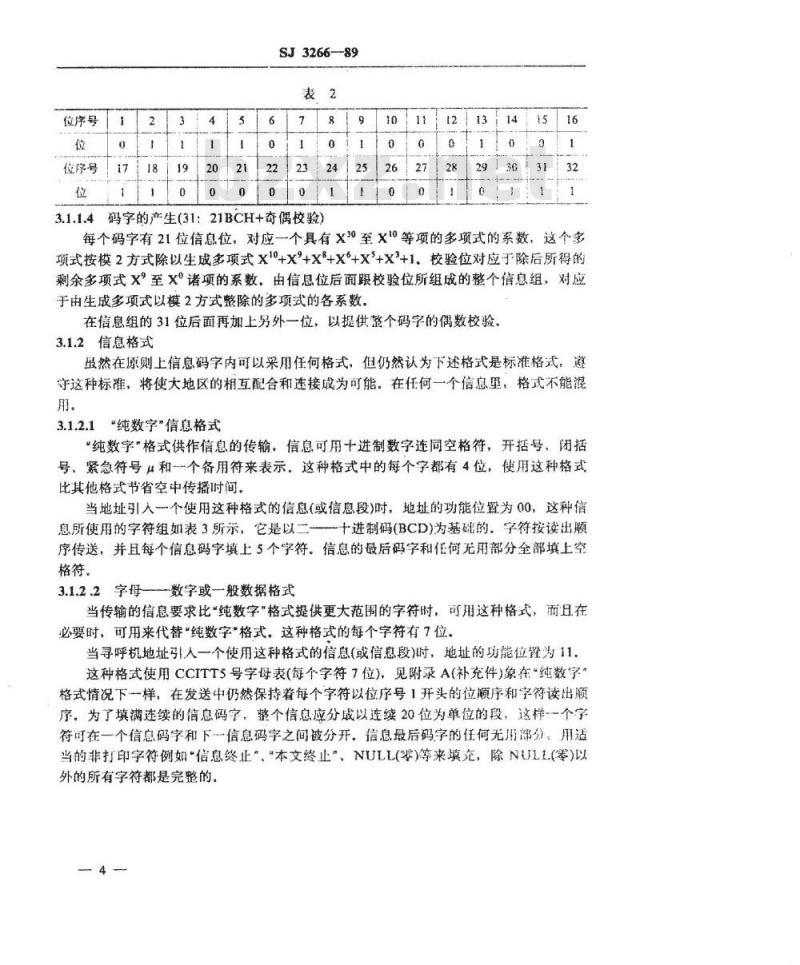

码字的产生（31：21BCH+奇偶校验）8
每个码字有21位信息位，对应一个具有×30至×\°等项的多项式的系数，这个多项式按模2方式除以生成多项式×1°+×+×*+×+×+X\+1.校验位对应于除后所得的剩余多项式X至x°诸项的系数，由信息位后面跟校验位所组成的整个信息组，对应于由生成多项式以模2方式整除的多项式的各系数。在信息组的31位后面再加上另外一位，以提供整个码字的偶数校验。3.1.2信息格式
虽然在原则上信息码字内可以采用任何格式，但仍然认为下述格式是标准格式，邀避守这种标准，将使大地区的相互配合和连接成为可能，在任何一个信息里，格式不能混用。
3.1.2.1“纯数字”信息格式
“纯数字”格式供作信息的传输，信息可用十进制数字连同空格符，开括号、闭括号、紧急符号μ和一个备用符来表示，这种格式中的每个字都有4位，使用这种格式比其他格式节省空中传播时间。当地址引人一个使用这种格式的信息（或信息段）时，地址的功能位暨为00，这种信息所使用的字符组如表3所示，它是以二十进制码（BCD)为基础的。字符按读出顺序传送，并且每个信息码字填上5个字符。信息的最后码字和任何无用部分全部填上空格符。
3.1.2.2字母数字或一般数据格式当传输的信息要求比“纯数字”格式提供更大范围的字符时，可用这种格式，而且在必要时，可用来代替“纯数字”格式，这种格式的每个字符有7位。当寻呼机地址引人一个使用这种格式的信息（或信息段）时，地址的功能位置为11。这种格式使用CCITT5号字母表（每个字符7位），见附录A（补充件）象在纯数字格式情况下一样，在发送中仍然保持着每个字符以位序号1开头的位顺序和字符读出顺序。为了填满连续的信息码字，整个信息应分成以连续20位为单位的段，这样一个字符可在一个信息码字和下信息码字之间被分开。信息最后码字的任何无用部分，用适当的非打印字符例如“信息终止、“本文终止、NULL（零）等来填充，除NULL（零）以外的所有字符都是完整的。
音频编码
位序号4321
SJ3266-89
表3“纯数字”字符组
u(紧急指示符)
连字符Www.bzxZ.net
模拟寻呼系统的音频编码方法，本标准仅作推荐，见附录B（参考件）4系统的工作特性
4.1使用频段
4.1.1频段
26.1~50MHz)
68.0~88MHz2)
146~174MHz3)
410~420MHz
450~470MHz
806~900MHz
注：1）26.1~26.175MHz频段除外。2）74.8~75.2MHz频段除外
3）149.9150.05MHz、156.7625-156.8375MHz频段除外符
SJ3266-89
4）仅供国内使用非CCIR所规定频段，4.1.2工作频率
根据国家无线电管理委员会现规定，无线电寻呼系统设备国内使用如下频率点：B0643.675、43.700、43.725、43.750、43.775MHz，D28152.500、152.525、152.550、152.575、152.600、152.675、152.700MHz.
156.150、
D29156.050、156.075、156.100、156.125、
156.225、156.250、156.275、156.300MHz,D30156.500、156.525、156.550、156.575、156.600、156.675、156.700MHz.
E50410.600.410.625、410.650、410.675、410.700、410.775、419.800、410.825.410.850、410.875.410.900MHz.152.625
156.175、
419.425、
E51419.300、419.325、419.350、419.375.419.400、419.475、419.500、419.525、419.550、419.575、419.600MHz.42调制方式及数据传输速率
410.750、
数字式寻呼系统调制方式：FSK~-NRZ；正向频偏用二进制*0表示，负向频偏用二进制\1\表示。
数字式寻呼系统数据传输速率：512bit/s。43信道问隔及频偏
信道间隔：25KHz.
偏：±4.5KHz.
射频信号功率等级
0.5以下、5、10、25、50、100W45导呼机寻敏度
SV优于10uV/m.
46射频信号的发送
射频信号由单个单信道发射机发送，成由多个可频率单信道发射机顺序发送或同时发送，
47系统的基本要求
作为电话网扩展的无线寻呼系统，除应具有学呼机识别（单呼，群呼），节省电池等功能外，还可有呼叫优先权、信息转发，拨号码输人等功能。6
SJ3266--89
附录A
CCITT字母第5号参考方案
(补充件)
SJ326689
b463b2b
SJ3266-89
附录B
模拟再呼系统双音顺序制编码方法(参考件)
B1单育频率
288.5~1433.4Hz.
B2编码表
B2.1适用于中小容量的通用编码法B2.1.1通用编码表，见表B1
B音调音叉
A音调音叉
地址号码首位数
音叉分组表，见表B2
音调数
音调数
音叉1组
音叉代码
音叉代码
编码举例：
频率Hz
寻呼接收机地址号635.
由（表BI)查得A单音
在第二组，B单音在
第一组.
SJ3266-89
音叉2组
音叉代码
音叉代码
频事Hz
音叉代码
音叉6组
音支代码
由(表B2)查得B单音数字为 5
对应于第一组的音叉号为115，
频率为433.7Hz.
频率Hz
由（表B2)查得A单音数字为3，所对应的第2组的音叉号为123，频率为669.9Hz.
B2.2适用于大容量的定码型编码法-10-
定码型编码
码型首位
编码表，见表B3，
编码举例：
寻呼接收机地址号D476.
由（表B3)查得DA
为15，即A单音在第
1组，B单音在第5
SJ3266--89
由（表B2)查得B单音数字
为6，对应于第5组的音叉号
为156，频率为767.4Hz，
由（表B2)查得A单音数字为7，对应的第1组的音为117、率为483.5Hz。B2.2.2“Y\型编码
B2.2.2.1编码表，见表B4.
