【电子行业标准(SJ)】 音叉、音片谐振器电性能测试方法

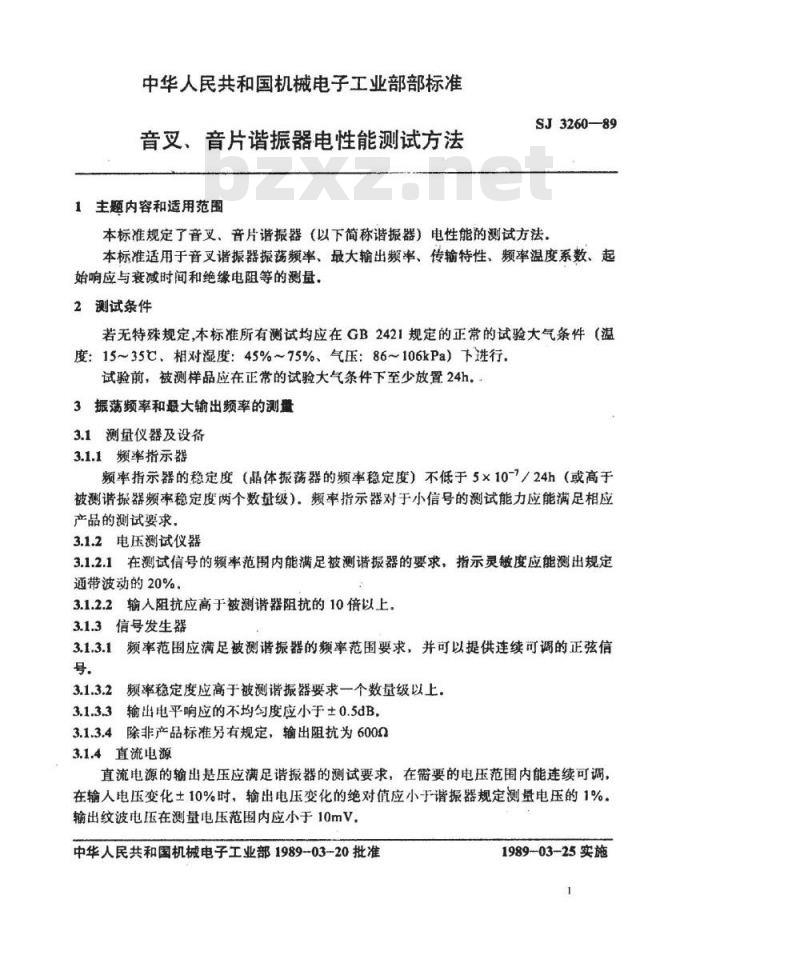

中华人民共和国机械电子工业部部标准音叉、音片谐振器电性能测试方法1主题内容和适用范围
SJ3260—89
本标准规定了音叉、音片谐振器（以下简称谐振器）电性能的测试方法，本标准适用于音叉谐振器振荡频率、最大输出频率、传输特性、频率温度系数、起始响应与衰减时间和绝缘电阻等的测量，2测试条件
若无特殊规定，本标准所有测试均应在GB2421规定的正常的试验大气条件（温度：15~35℃，相对湿度：45%~75%、气压：86~106kPa）下进行，试验前，被测样品应在正常的试验大气条件下至少放置24h。3振荡频率和最大输出频率的测盘3.1测量仪器及设备
3.1.1频率指示器
频率指示器的稳定度（晶体振荡器的频率稳定度）不低于5×10-7／24h（或高于被测谐振器频率稳定度两个数量级）。频率指示器对于小信号的测试能力应能满足相应产品的测试要求，
3.1.2电压测试仪器
3.1.2.1在测试信号的频率范围内能满足被测谐振器的要求，指示灵度应能测出规定通带波动的20%。
3.1.2.2输人阻抗应高于被测谐器阻抗的10倍以上。3.1.3信号发生器
3.1.3.1频率范围应满足被测谐振器的频率范围要求，并可以提供连续可调的正弦信号。
频率稳定度应高于被测谐振器要求一个数量级以上。3.1.3.3输出电平响应的不均匀度应小于0.5dB3.1.3.4除非产品标准另有规定，输出阻抗为60003.1.4直流电源
直流电源的输出是压应满足谐振器的测试要求，在需要的电压范围内能连续可调，在输人电压变化土10%时，输出电压变化的绝对值应小于谐振器规定测量电压的1%输出纹波电压在测量电压范围内应小于10mV。中华人民共和国机械电子工业部1989-03-20批准1989-03-25实施

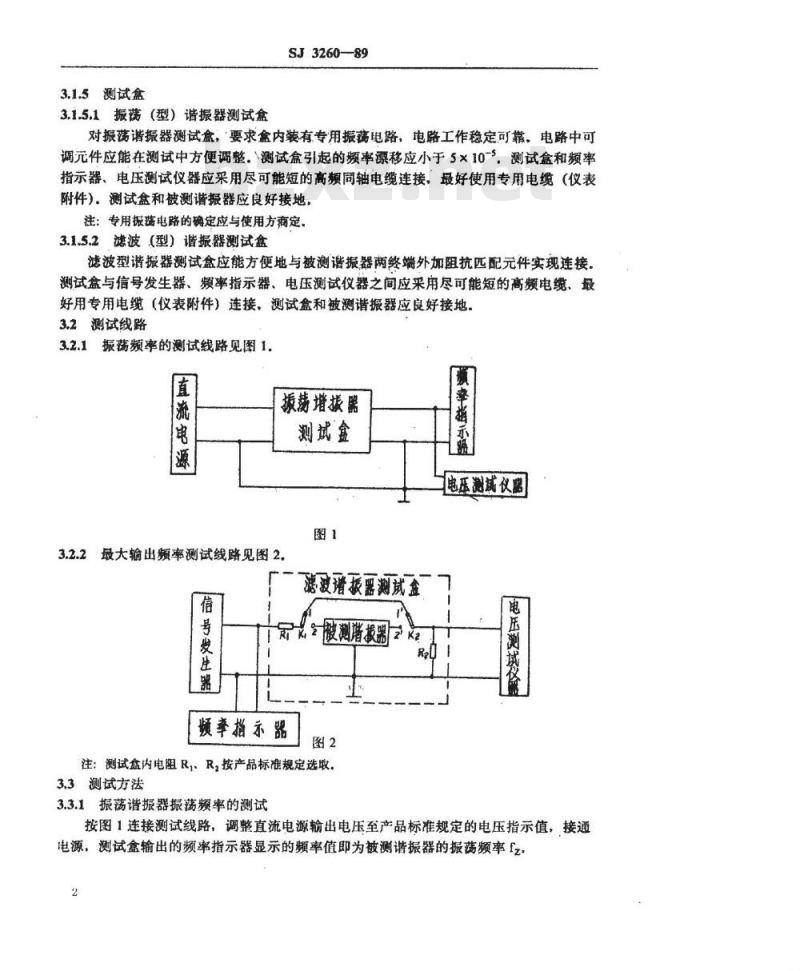

3.1.5测试盒
3.1.5.1报荡（型）谐振器测试盒SJ3260-89
对振荡谐振器测试盒，要求盒内装有专用振荡电路，电路工作稳定可靠，电路中可调元件应能在测试中方便调整.测试盒引起的频率漂移应小于5×10-3，测试盒和频率指示器、电压测试仪器应采用尽可能短的高频同轴电缆连接，最好使用专用电缆（仪表附件），测试盒和被测谐振器应良好接地，注：专用报落电路的确定应与使用方商定、3.1.5.2滤波（型）谐振器测试盒滤波型谐振器测试盒应能方便地与被测谐振器两终端外加阻抗匹配元件实现连接。测试盒与信号发生器、频率指示器、电压测试仪器之间应采用尽可能短的高频电缆、最好用专用电缆（仪表附件）连接，测试盒和被测谐振器应良好接地，3.2测试线路
3.2.1振荡频率的测试线路见图1直游电源
振荡增摄器
测试盒
3.2.2最大输出频率测试线路见图2.信
号发生器
滤波谐振器测试盒
十&酸测谱摄黑
频率指示器
注：测试盒内电阻R、R,按产品标准规定选取。3.3测试方法
3.3.1振荡谐振器振荡频率的测试率满系进
电压测域仪器
电压测城仪
按图1连接测试线路，调整直流电源输出电压至产品标准规定的电压指示值，接通电源，测试盒输出的频率指示器显示的频率值即为被测谐振器的报荡频率fz，2
SJ3260-89

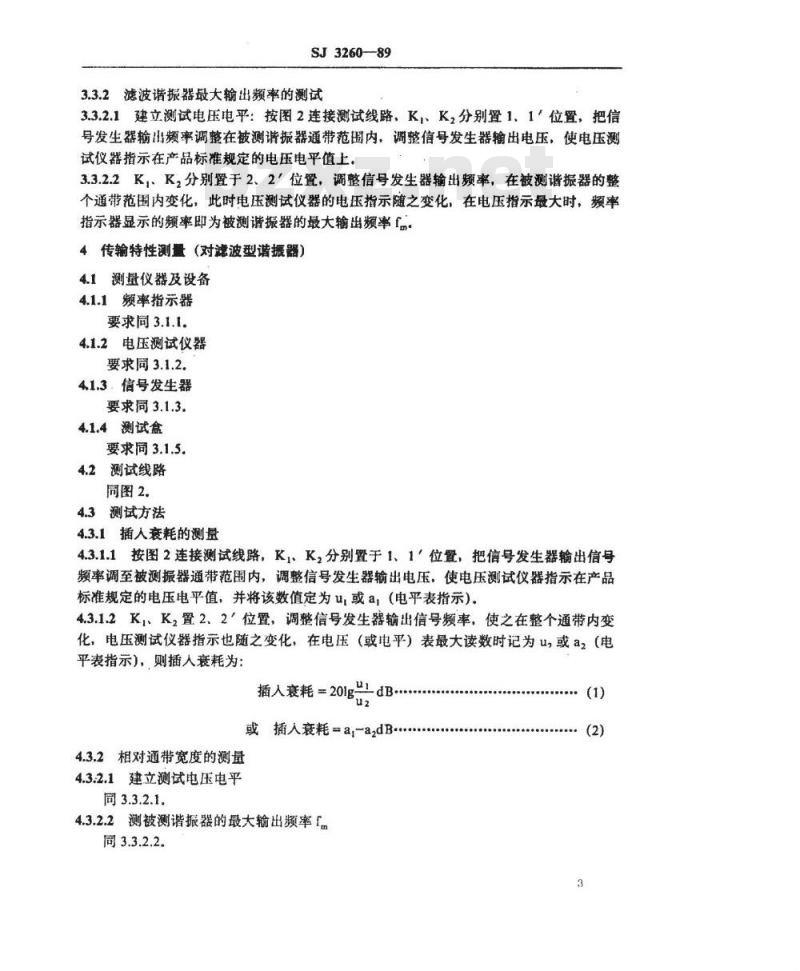

3.3.2滤波谐振器最大输出频率的测试3.3.2.1建立测试电压电平：按图2连接测试线路，K、K，分别置1、1位罩，把信号发生器输出频率调整在被测谐振器通带范围内，调整信号发生器输出电压，使电压测试仪器指示在产品标准规定的电压电平值上。3.3.2.2K，、K，分别置于2、2位置，调整信号发生器输出频率，在被测谐振器的整个通带范围内变化，此时电压测试仪器的电压指示随之变化，在电压指示最大时，频率指示器显示的频率即为被测谐振器的最大输出频率f：4传输特性测量（对滤波型谐振器）4.1测量仪器及设备
4.1.1频率指示器
要求同3.1.1.
4.1.2电压测试仪器
要求同3.1.2.
4.1.3.信号发生器
要求同3.1.3.
4.1.4测试盒
要求同3.1.5.
4.2测试线路
4.3测试方法
4.3.1插人衰耗的测量
4.3.1.1按图2连接测试线路，KK，分别置于1、1位置，把信号发生器输出信号频率调至被测振器通带范围内，调整信号发生器输出电压，使电压测试仪器指示在产品标准规定的电压电平值，并将该数值定为u，或a，（电平表指示)。4.3.1.2K，、K，置2、2＇位置，调整信号发生器输出信号频率，使之在整个通带内变化，电压测试仪器指示也随之变化，在电压（或电平）表最大读数时记为u，或a2（电平表指示)，则插人衰耗为：
插人衰耗=201g=dB..
或插人衰耗=aazdB.
4.3.2相对通带宽度的测量
4.3:2.1建立测试电压电平此内容来自标准下载网
同3.3.2.1.
4.3.2.2测被测谐振器的最大输出频率fm同3.3.2.2。
SJ3260--89

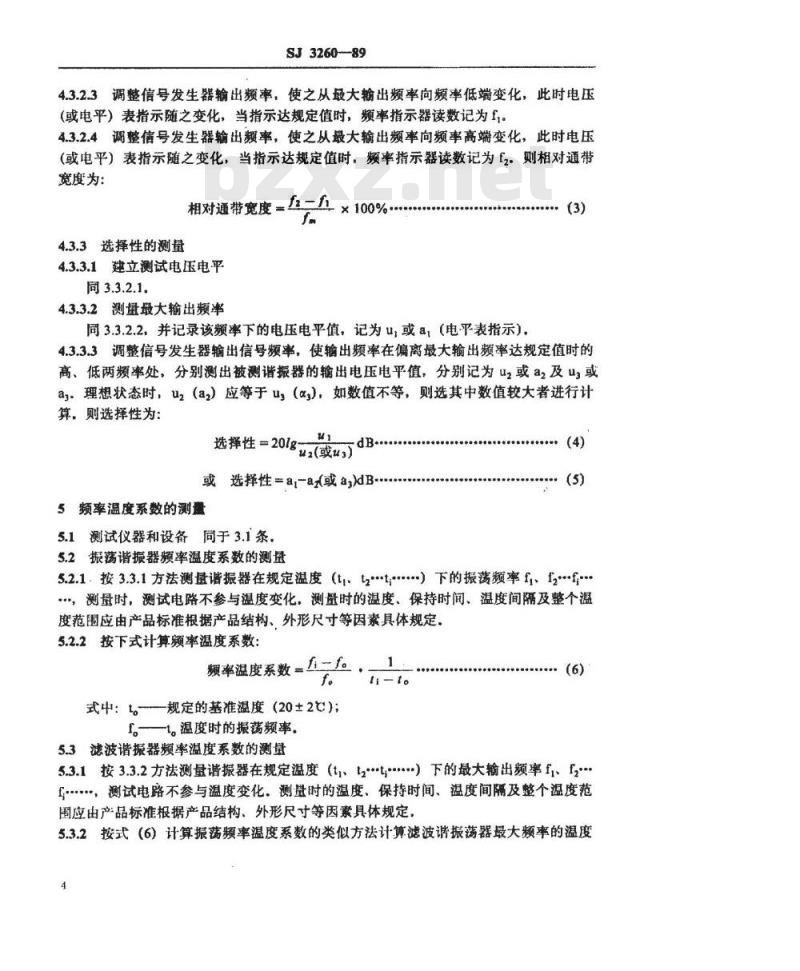

4.3.2.3调整信号发生器输出频率，使之从最大输出频率向频率低端变化，此时电压（或电平）表指示随之变化，当指示达规定值时，频率指示器读数记为F。4.3.2.4调整信号发生器输出频率，使之从最大输出频率向频率高端变化，此时电压（或电平）表指示随之变化，当指示达规定值时，频率指示器读数记为f。则相对通带宽度为：
相对通带宽度==×100%
4.3.3选择性的测量
4.3.3.1建立测试电压电平
同3.3.2.1.
4.3.3.2测量最大输出频率
同3.3.2.2，并记录该频率下的电压电平值，记为u，或a，（电平表指示）(3)
4.3.3.3调整信号发生器输出信号频率，使输出频率在偏离最大输出频率达规定值时的高、低两频率处，分别测出被测谐振器的输出电压电平值，分别记为uz或a2及us或ag。理想状态时，uz（az）应等于u，（αs)，如数值不等，则选其中数值较大者进行计算，则选择性为：
选择性=2018u(或u）
或选择性=ara(或a,)dB
5频率温度系数的测量
5.1测试仪器和设备同于3.1条，5.2振荡谐振器频率温度系数的测量(4)
5.2.1按3.3.1方法测量谐振器在规定温度（t.t...t....）下的振荡频率ff.f，测量时，测试电路不参与温度变化，测量时的温度、保持时间、温度间隔及整个温度范围应由产品标准根据产品结构、外形尺寸等因素具体规定。5.2.2按下式计算频率温度系数：率温度系数=-f。，
式中：t。规定的基准温度（20±2℃);f。1。温度时的振荡频率。
5.3滤波谐振器频率温度系数的测量ti-to
5.3.1按3.3.2方法测量谐振器在规定温度（t、t2t）下的最大输出频率f、f.f..，测试电路不参与温度变化。测量时的温度、保持时间、温度间隔及整个温度范围应由产品标准根据产品结构、外形尺寸等因素具体规定，5.3.2按式（6）计算振荡频率温度系数的类似方法计算滤波谐振荡器最大频率的温度4

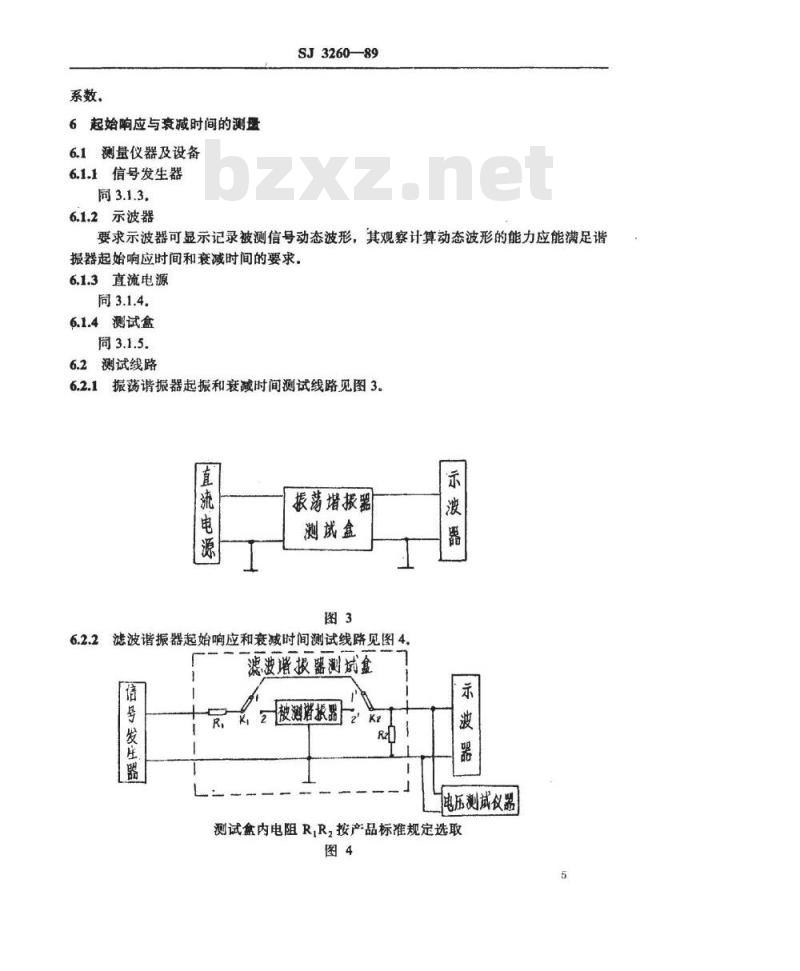

6起始响应与衰减时间的测量
6.1测量仪器及设备
6.1.1信号发生器
6.1.2示波器
SJ326089
要求示波器可显示记录被测信号动态波形，其观察计算动态波形的能力应能满足谐振器起始响应时间和衰减时间的要求6.1.3直流电源
同3.1.4.
6.1.4测试盒
同3.1.5.
6.2测试线路
6.2.1振荡谐振器起振和衰减时间测试线路见图3直流电源
振荡堵扳器
测试盒
滤波谐振器起始响应和衰减时间测试线路见图4澳波谱摄器测试食
富学发庄器
电压测斌仪器
测试盒内电阻R，R，按产品标准规定选取图4
6.3测试方法
SJ3260—89
6.3.1振荡谐振器的起振时间与衰减时间测试按图3连接测试线路，接通测试盒电源，示波器显示并记录出鼓测谐振器的报荡输出波形，计算从电源接通到输出幅度上升到稳定输出幅值的90%时所需的时间即为被测谐振器的起振时间。
关闭电源，计算从关闭电源到输出幅度下降到稳定输出幅值的10%时所需的时间即为被测谐振器的衰减时间
注：以上方法测得的起与衰减时间均已包含振荡电路的起振与衰减时间影响6.3.2滤波谐报器起始响应与衰减时间的测虱6.3.2.1建立测试电压电平
同3.3.2.1.
6.3.2.2按3.3.2.2方法调整信号发生器输出频率使示波器信号电压幅值达到最大，此时显示的幅值即为稳定输出幅值。6.3.2.3将k、k，置回1、1位置，并保持1min，6.3.2.4将k，、k，置于2、2位置，示波器显示并记录输出波形，计算从接通信号源到输出幅值上升到稳定输出幅值的90%时所需的时间，即为被测谐振器的起始响应时间
6.3.2.5上述步骤完成后，将k，置回1位置，示波器显示输出衰减波形，计算从切断信号源到输出幅值降到稳定输出幅值的10%时所需的时间，即为被测谐振器的衰减时间。
绝缘电阻的测量
绝缘电阻应在100土10V的直流电压下进行。直流电压应施加在相互绝缘的各引出端（包括外壳）之间，施加电压的时间为1min，绝缘电阻的测量误差为土20%附加说明：
本标准由国营四三二五厂负责起草。6
