【电子行业标准(SJ)】 普及级小型录音机总技术条件

中华人民共和国电子工业部部标准SJ3258-89
普及级小型录音机和运带机构
总技术条件
1989-03-20发布
1989-03-25实施

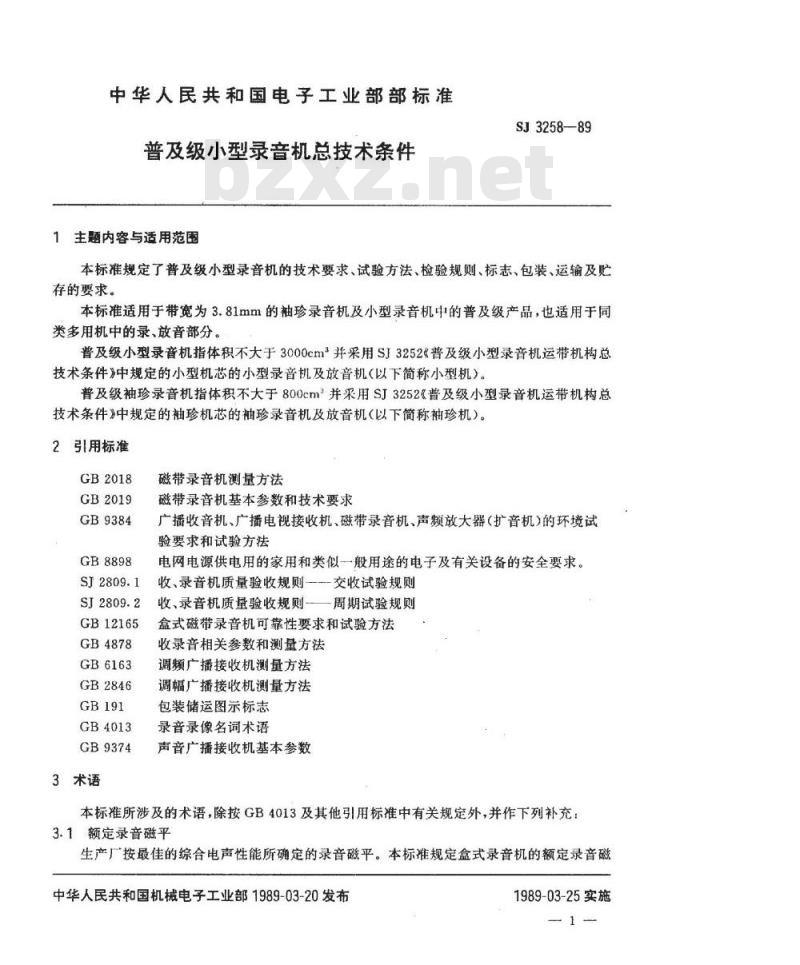

中华人民共和国机械电子工业部发布中华人民共和国电子工业部部标准普及级小型录音机总技术条件
1主题内容与适用范围
SJ3258-89
本标准规定了普及级小型录音机的技术要求、试验方法、检验规则、标志、包装、运输及贮存的要求。
本标准适用于带宽为3.81mm的袖珍录音机及小型录音机中的普及级产品，也适用于同类多用机中的录、放音部分。
普及级小型录音机指体积不大于3000cm并采用SJ3252《普及级小型录音机运带机构总技术条件》中规定的小型机芯的小型录音机及放音机（以下简称小型机）。普及级袖珍录音机指体积不大于800cm并采用SJ3252《普及级小型录音机运带机构总技术条件》中规定的袖珍机芯的袖珍录音机及放音机（以下简称袖珍机）。2引用标准
GB2018
GB2019
GB9384
GB8898
GB12165
GB4878
GB6163
GB2846
GB4013
GB9374
3术语
磁带录音机测量方法
磁带录音机基本参数和技术要求广播收音机、广播电视接收机、磁带录音机、声频放大器（扩音机）的环境试验要求和试验方法
电网电源供电用的家用和类似一般用途的电子及有关设备的安全要求。收、录音机质量验收规则一交收试验规则收，录音机质量验收规则一一周期试验规则盒式磁带录音机可靠性要求和试验方法收录音相关参数和测量方法
调频广播接收机测量方法
调幅广播接收机测量方法
包装储运图示标志
录音录像名词术语
声音广播接收机基本参数
本标准所涉及的术语，除按GB4013及其他引用标准中有关规定外，并作下列补充：3.1额定录音磁平wwW.bzxz.Net
生产厂按最佳的综合电声性能所确定的录音磁平。本标准规定盒式录音机的额定录音磁中华人民共和国机械电子工业部1989-03-20发布1989-03-25实施

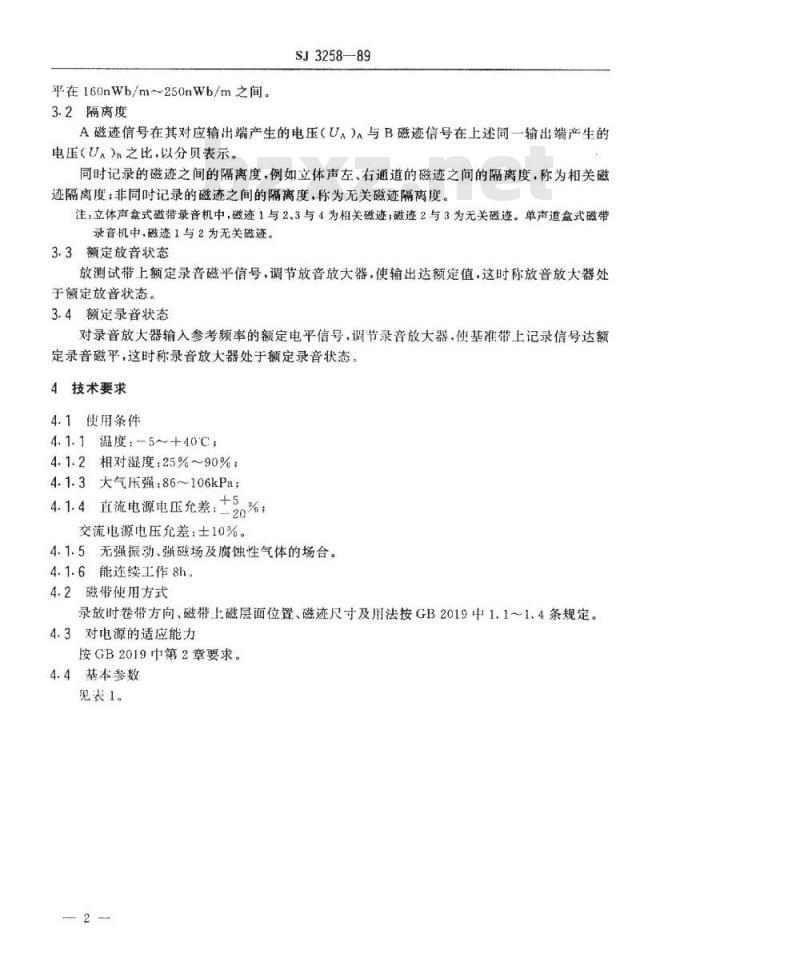

平在160nWb/m~250nWb/m之间。
3.2隔离度
SJ3258--89
A磁迹信号在其对应输出端产生的电压（U）与B磁迹信号在上述同一输出端产生的电压（U）n之比，以分贝表示。同时记录的磁迹之间的隔离度，例如立体声左、右通道的磁迹之间的隔离度，称为相关磁迹隔离度；非同时记录的磁迹之间的隔离度，称为无关磁迹隔离度。注，立体声盒式磁带录音机中，磁迹1与2、3与4为相关磁迹；磁迹2与3为无关磁迹。单声道盒式磁带录音机中，磁迹1与2为无关磁迹。3.3额定放音状态
放测试带上额定录音磁平信号，调节放音放大器，使输出达额定值，这时称放音放大器处于额定放音状态。
3.4额定录音状态
对录音放大器输入参考频率的额定电平信号，调节录音放大器，使基准带上记录信号达额定录音磁平，这时称录音放大器处于额定录音状态。4技术要求
4.1使用条件
4.1.1温度：-5~+40℃；
4.1.2相对湿度：25%~90%；
4.1.3大气压强：86~106kPa；
4.1.4直流电源电压允差：±50
：-20%；
交流电源电压允差：士10%。
4.1.5无强振动、强磁场及腐蚀性气体的场合。4.1.6能连续工作8h。
4.2磁带使用方式
录放时卷带方向、磁带上磁层面位置、磁迹尺寸及用法按GB2019中1.11.4条规定。4.3对电源的适应能力
按GB2019中第2章要求。
4.4基本参数

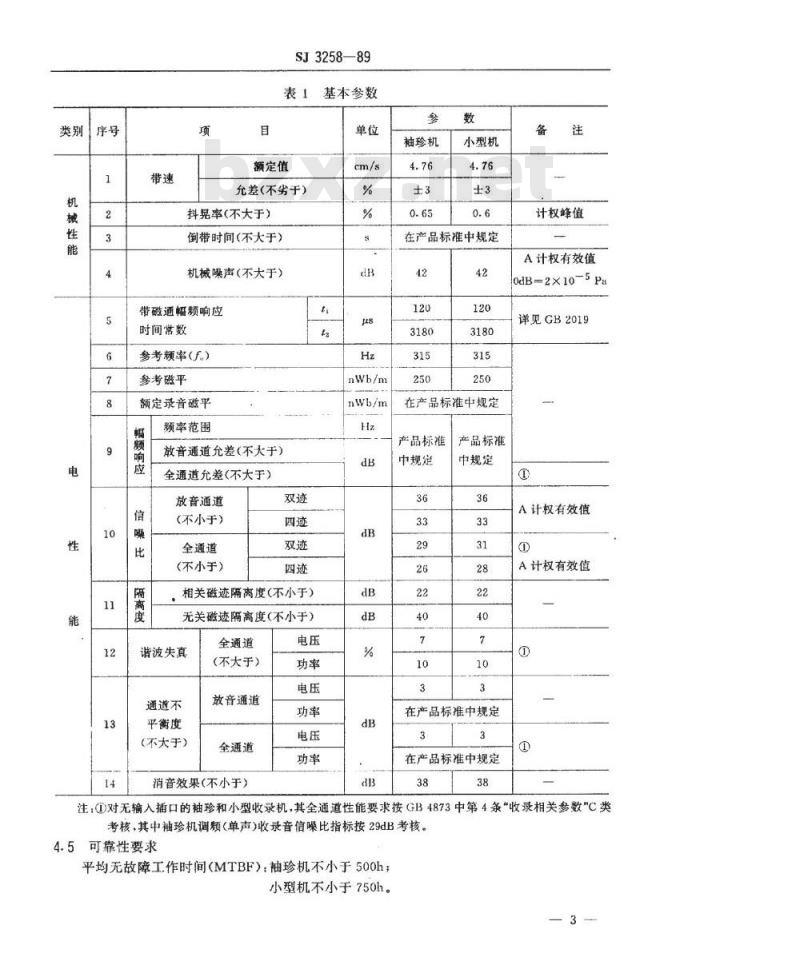

见表1。
SJ3258—89
基本参数
额定值
允差(不劣于）
抖晃率(不大于）
倒带时间（不大于）
机械噪声（不大于）
带磁通幅频响应
时间常数
参考频率(fa)
参考磁平
额定录音磁平
频率范围
放音通道允差（不大于）
全通道允差（不大于）
放音通道
(不小于）
全通道
（不小于）
相关磁迹隔离度(不小于）
无关磁迹隔离度(不小于)
谐波失真
通道不
平衡度
(不大于）
全通道
(不大于）
放音通道
全通道
消音效果（不小于）
袖珍机
小型机
在产品标准中规定
在产品标准中规定
产品标
中规定
产品标准
中规定
在产品标准中规定
在产品标准中规定
计权峰值
A计权有效值
OdB=2×10-5Pa
详见GB2019
A计权有效值
A计权有效值
注：①对无输入插口的袖珍和小型收录机，其全通道性能要求按GB4873中第4条“收录相关参数\C类考核，其中袖珍机调频(单声)收录音信噪比指标按29dB考核。4.5可靠性要求
平均无故障工作时间（MTBF）：袖珍机不小于500h；小型机不小于750h。
4.6环境要求
SJ3258—89
按GB9384规定。仅高温负荷试验和低温负荷试验按以下条件进行：4.6.1样品在温度为40℃时，应能持续工作7.5h，断电停机1h，再持续工作7.5h。试验后，应符合GB9384中第1.6.1条的规定。4.6.2样品在温度为一5℃时搁置2h后应能持续工作1h。试验后应符合GB9384中第1.6.1条的规定。
4.7安全要求
按GB8898规定。
5测试方法
5.1基本参数测量方法
一般按GB2018规定，其中全通道信噪比、全频道谐波失真、隔离度测量方法如下：5.1.1全通道信噪比

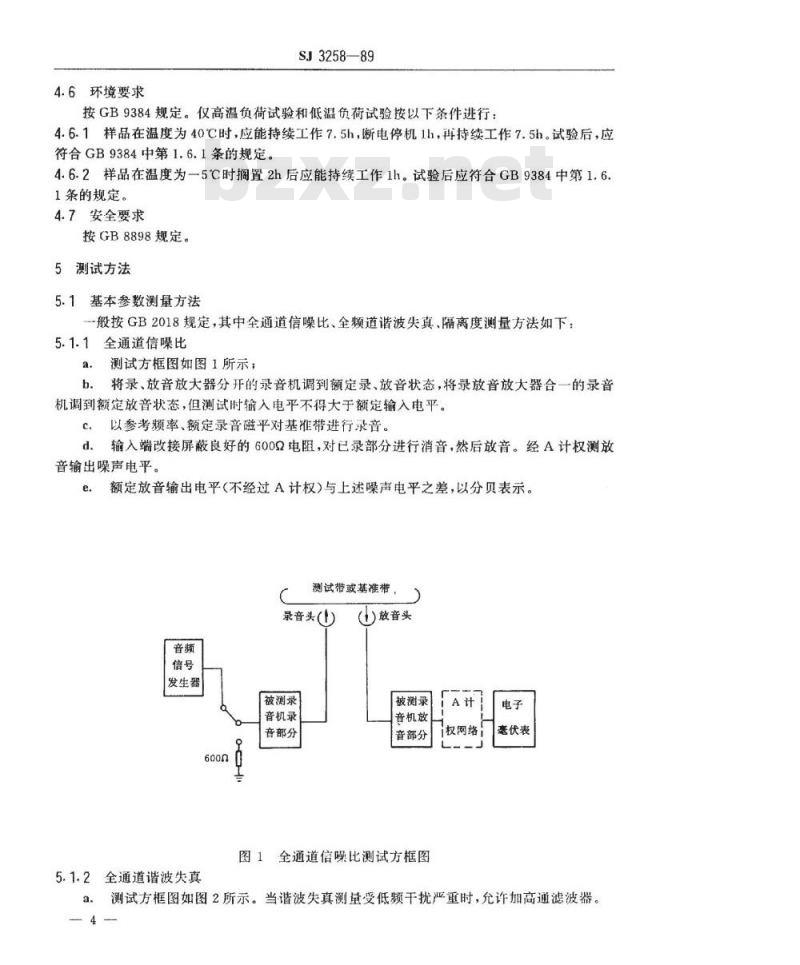

测试方框图如图1所示；
将录、放音放大器分开的录音机调到额定录、放音状态，将录放音放大器合一的录音b.
机调到额定放音状态，但测试时输入电平不得大于额定输入电平。c.以参考频率、额定录音磁平对基准带进行录音。d.输入端改接屏蔽良好的G00Q电阻，对已录部分进行消音，然后放音。经A计权测放音输出噪声电平。
e.额定放音输出电平（不经过A计权）与上述噪声电平之差，以分贝表示。测试带或基准带，
录音头（
发生器
被测录
音机录
音部分
放音头
被测录
音机放
音部分
图1全通道信噪比测试方框图
5.1.2全通道谐波失真
权网络
毫伏表
测试方框图如图2所示。当谐波失真测量受低频干扰严重时，允许加高通滤波器。a.
SJ3258-89
b，将录、放音放大器分开的录音机调到额定录、放音状态，将录、放音放大器合一的录音机调到额定放音状态。
以参考频率，额定录音磁平对基准带进行录、放音，测输出谐波失真。c.
（测试带或基准带）
()放音头
录者头(
发生器
被测录
音机录
音部分
被测录
音机放
音部分
1滤波器
图2全通道谐波失真测试方框图
5.1.3相关磁迹隔离度
失真仪
以参考频率，额定录音磁平经A磁迹相应的通道对基准带录音，B磁迹相应的通道a.
处于零输入信号录音状态。
经一段时间后，将上述两通道工作状态互易。b.
c.通过1/3倍频程滤波器测A磁迹在其相应输出端产生的电任（U）及磁迹B在上述同一输出端产生的电压（U）n。A磁迹对B磁迹的隔离度为：(UA)A
San20lg
（UA）
同理，B磁迹对A磁迹的隔离度为：Sm-20lg(0
5.1.4无关磁迹隔离度
以参考频率、额定录音磁平对经整体消磁后的基准带A磁迹录音。a，
·（1)
经过一段时间后，更换磁带面并按上述规定对B磁迹录音，但应避免与已录A磁迹b.
处于相同的纵向位置。
c.通过1/3倍频程滤波器测A磁迹在其相应输出端产生的电压（U）及磁迹B在上述同一输出端产生的电压（U^）n。A磁迹对B磁迹的隔离度为：(UA)N
SAn=20lgTUA
同理，B磁迹对A磁迹的隔离度为：(Un)B
Sna20lg
（Un）A
·（3）
5.1.5对无输入插门的袖珍和小型收录机，其全通道性能测量按GB4878中第5章规定。5.2可靠性试验方法
按GB12165规定。
5.3环境试验方法
按GB9384规定，其中高温负荷试验和低温负荷试验按以下条件进行：SJ3258—89
5.3.1将样品放入高温箱内，箱温按0.7~1℃/min的平均速率（指每5min的平均值）上升，逐渐升温至40土2℃，高温箱的湿度为45%~65%。当样品达到温度稳定后，接通电源持续工作7.5h，断电停机1h，再持续工作7.5h。5.3.2将样品放入低温箱内，试验箱温度按0.7～1℃/min的平均速率下降至一5土3℃，当样品达到温度稳定后搁置2h，然后接通电源持续工作1h，试验后，按GB9384第1.6.1条检测。
5.4安全要求试验方法
按GB8898的规定。
6检验规则
6.1交收检验
按SJ2809.1规定。
6.2例行检验
按SJ2809.2规定。
6.3定型检验
一般按SJ2809.2规定，并对其中第4.3条安全试验要求补充如下：安全试验的检查项目、要求及方法均按GB8898规定。7标志、包装、运输和贮存
7.1产品标志
产品标志应包括：.
制造厂名，
产品名称；
商标；
d.型号；
制造日期(或编号)或生产批号。e.
7.2包装标志
包装箱外应有型号、厂名、数量、重量、尺寸和搬运方向等标志。包装储运标志可根据产品特点按GB191正确选用。7.3包装
整机包装应有合理的防震、防潮、防尘措施，且牢固可靠。7.4运输
集装包装的整机在无直接碰撞、暴晒和雨淋条件下，可使用任何正常运输方法。7.5贮存
包装好的整机应贮存在温度为一10～十40℃，相对湿度小于80%，无腐蚀性气体，无强磁场和机械振动及清洁通风的库房内。附加说明：
本标准由上海录音器材厂和北京无线电厂负责起草。本标准主要起草人：汤德兴、龚江明、顾立人。6
