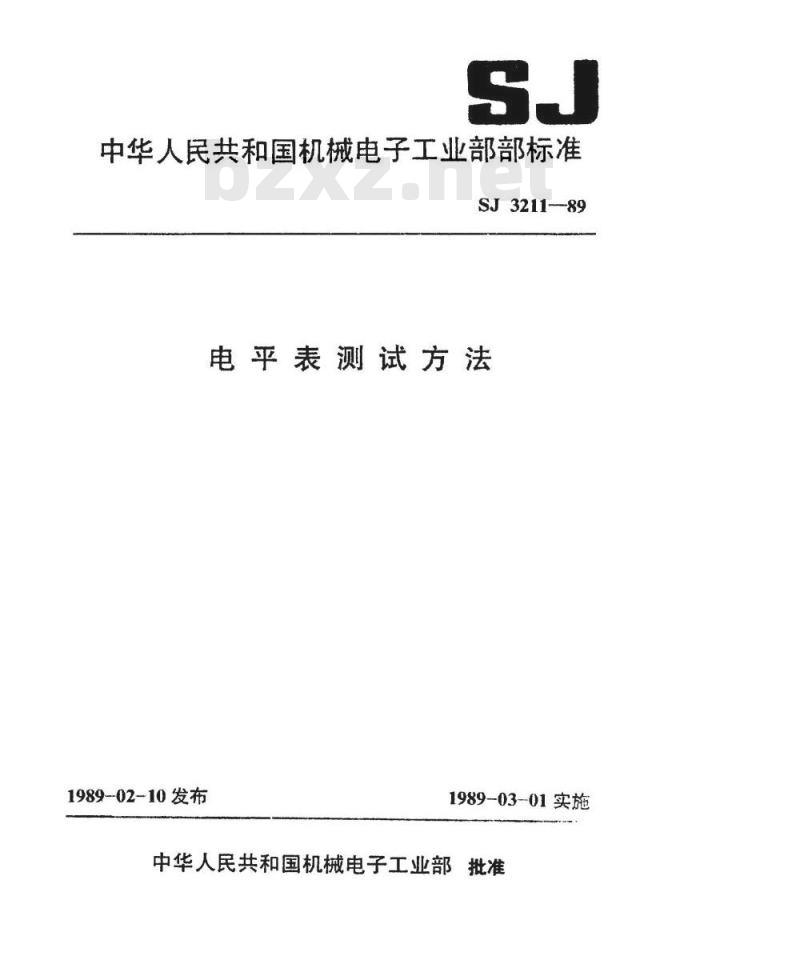

中华人民共和国机械电子工业部部标准SJ3211-89
电平表测试方法
1989-02-10发布
1989-03-01实施

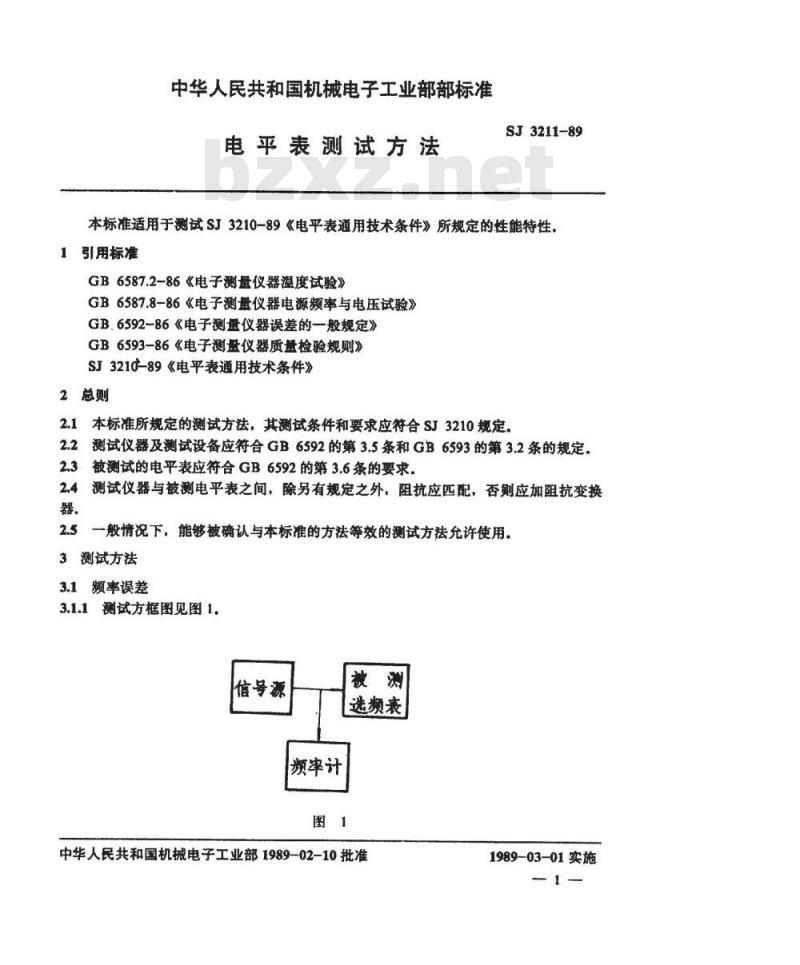

中华人民共和国机械电子工业部批准中华人民共和国机械电子工业部部标准电平表测试方法
SJ3211-89
本标准适用于测试SJ3210-89《电平表通用技术条件》所规定的性能特性,1引用标准
GB6587.2-86《电子测盘仪器温度试验》GB6587.8-86《电子测量仪器电源频率与电压试验》GB,6592-86《电子测盘仪器误差的一般规定》GB6593-86《电子测量仪器质检验规则》SJ3210-89《电平表通用技术条件》2总则
2.1本标准所规定的测试方法,其测试条件和要求应符合SJ3210规定。2.2测试仪器及测试设备应符合GB6592的第3.5条和GB6593的第3.2条的规定,被测试的电平表应符合GB6592的第3.6条的要求。2.3
测试仪器与被测电平表之间,除另有规定之外,阻抗应匹配,否则应加阻抗变换2.4
2.5一般情况下,能够被确认与本标准的方法等效的测试方法允许使用。3测试方法
3.1频率误差
3.1.1测试方框图见图1。
信号源
频率计
选频表
中华人民共和国机械电子工业部1989-02-10批准1989-03-01实施
SJ3211--89

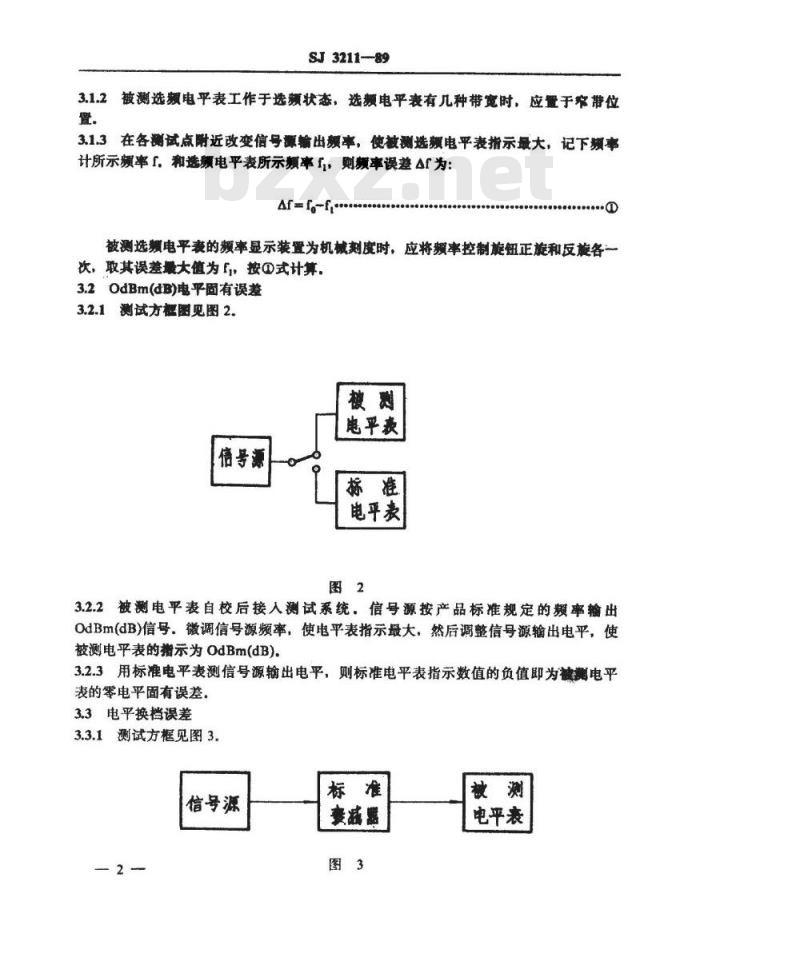

3.1.2被测选额电平表工作于选频状态,选额电平表有几种带宽时,应置于求带位置。
3.1.3在各测试点附近改变信号源输出额率,使被测选额电平表指示最大,记下频事计所示频率。和选频电平表所示频率f,则频率误差Ar为:Af=f-f,.
被测选频电平表的率显示装置为机械刻度时,应将频率控制旋钮正旋和反旋各次,取其误差最大值为F,按①式计算,3.2OdBm(dB)电平固有误差
3.2.1测试方框图见图2.
电平表
信号源
电平表
3.2.2被测电平表自校后接人测试系统,信号源按产品标准规定的频率输出OdBm(dB)信号。微调信号源频率,使电平表指示最大,然后调整信号源输出电平,使被测电平表的指示为OdBm(dB)
3.2.3用标准电平表测信号源输出电平,则标准电平表指示数值的负值即为被测电平表的零电平固有误差。
3.3电平换档误差
3.3.1测试方框见图3。
信号源
麦减器
电平表
SJ3211-89

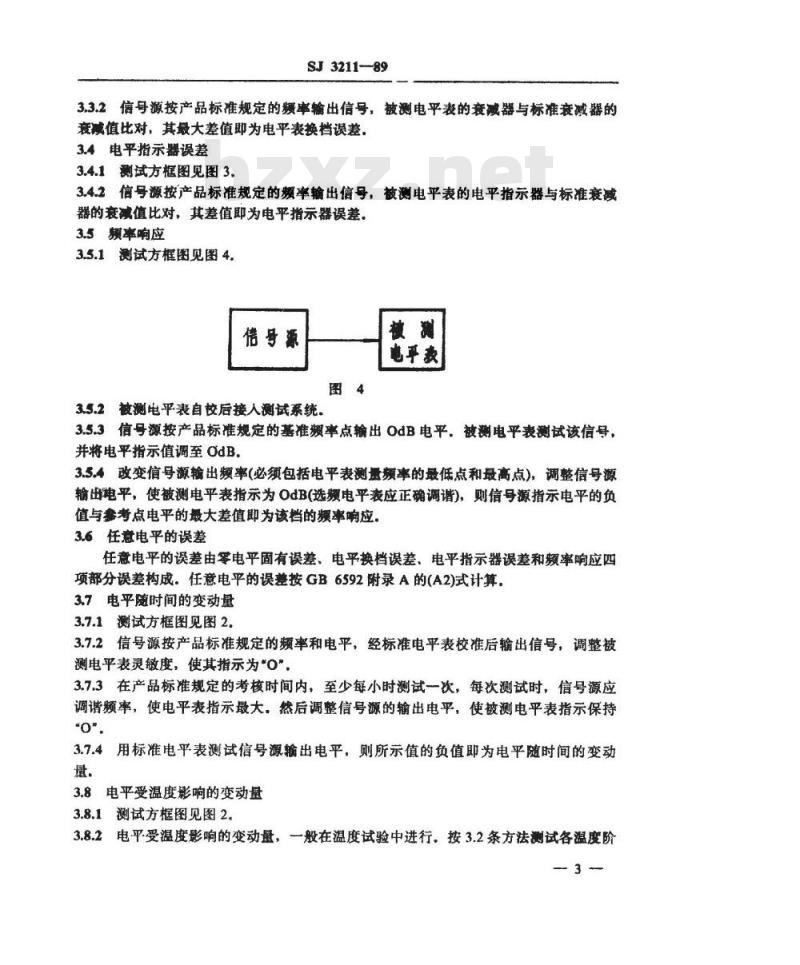

3.3.2信号源按产品标准规定的频率输出信号,被测电平表的减器与标准衰减器的衰减值比对,其最大差值即为电平表换档误差。3.4电平指示器误差
3.4.1测试方框图见图3.
3.4.2信号源按产品标准规定的频率输出信号,被测电平表的电平指示器与标准衰减器的衰减值比对,其差值即为电平指示器误差。3.5频率响应
3.5.1测试方框图见图4.
信号源
35.2被测电平表自校后接人测试系统。图4
电再教
3.5.3信号源按产品标准规定的基准频率点输出OdB电平。被测电平表测试该信号,并将电平指示值调至OdB
3.5.4改变信号源输出频率(必须包括电平表测量频率的最低点和最高点),调整信号源输出电平,使被测电平表指示为OdB(选频电平表应正确调谐),则信号源指示电平的负值与参考点电平的最大差值即为该档的频率响应。3.6任意电平的误差
任意电平的误差由零电平固有误差、电平换档误差、电平指示器误差和频率响应四项部分误差构成.任意电平的误差按GB6592附录A的(A2)式计算,3.7电平随时间的变动量
3.7.1测试方框图见图2.
3.7.2信号源按产品标准规定的频率和电平,经标准电平表校准后输出信号,调整被测电平表灵敏度,使其指示为“O\,3.7.3在产品标准规定的考核时间内,至少每小时测试一次,每次测试时,信号源应调谐频率,使电平表指示最大,然后调整信号源的输出电平,使被测电平表指示保持“o\.
3.7.4用标准电平表测试信号源输出电平,则所示值的负值即为电平随时间的变动域
3.8电平受温度影响的变动量
3.8.1测试方框图见图2.
3.8.2电平受温度影响的变动量,一般在温度试验中进行,按3.2条方法测试各温度阶3bzxZ.net

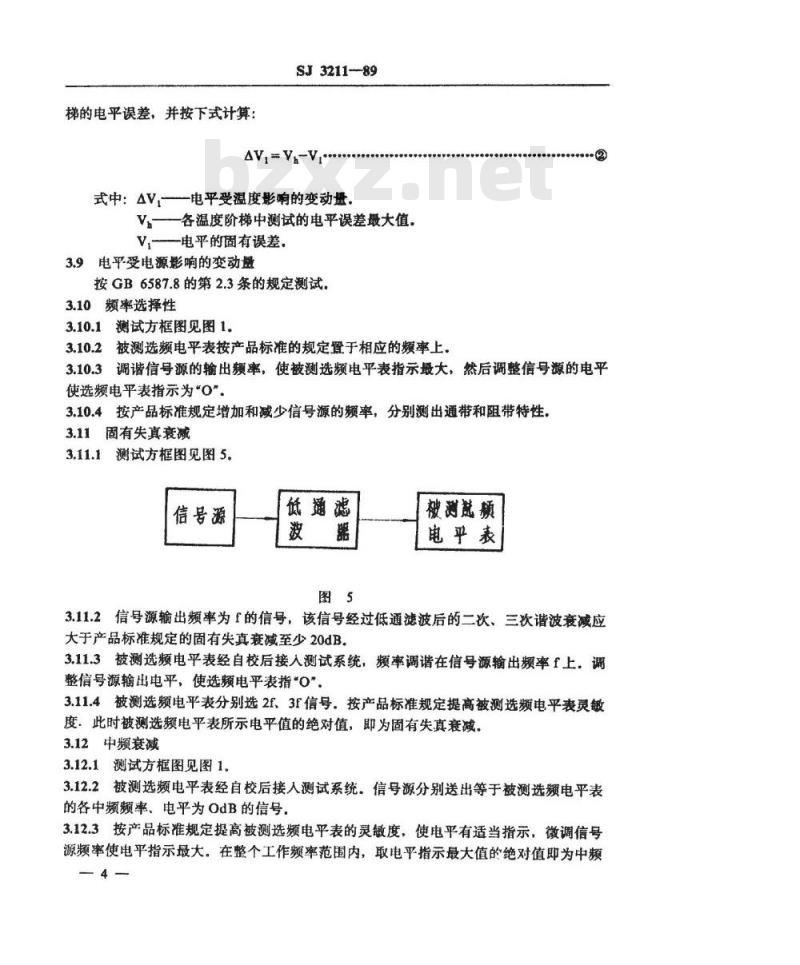

梯的电平误差,并按下式计算:SJ3211-89
AV,=-V-V
式中:4V.电平受温度影的变动量,V—各温度阶梯中测试的电平误差最大值。V,—电平的固有误差,
3.9电平受电源影响的变动盛
按GB6587.8的第2.3条的规定测试,3.10频率选择性
3.10.1测试方框图见图1.
3.10.2被测选频电平表按产品标准的规定置于相应的频率上。?
3.10.3调谐信号源的输出频率,使被测选频电平表指示最大,然后调整信号源的电平使选频电平表指示为“O\
3.10.4按产品标准规定增加和减少信号源的频率,分别测出通带和阻带特性。3.11固有失真衰减
3.11.1测试方框图见图5.
信号源
低通滤
被测戴颜
电乎表
3.11.2信号源输出频率为的信号,该信号经过低通滤波后的二次、三次谐波衰减应大于产品标准规定的固有失真衰减至少20dB。3.11.3被测选频电平表经自校后接入测试系统,频率调谐在信号源输出频率f上,调整信号源输出电平,使选频电平表指“O\。3.11.4被测选频电平表分别选2f、3f信号按产品标准规定提高被测选频电平表灵敏度:此时被测选频电平表所示电平值的绝对值,即为固有失真衰减。3.12中频衰减
3.12.1测试方框图见图1.
3.12.2被测选频电平表经自校后接人测试系统。信号源分别送出等于被测选频电平表的各中频频率、电平为OdB的信号,3.12.3按产品标准规定提高被测选频电平表的灵敏度,使电平有适当指示,微调信号源频率使电平指示最大。在整个工作频率范围内,取电平指示最大值的绝对值即为中频4
SJ3211-89
衰减值(在测试中,被测选频电平表所示频率,应避开信号源输人中频频率及各次谐波)。
3.13镜频衰减
3.13.1测试方框图见图1.
3.13.2被测选频电平表经自校后接入测试系统。信号源按产品标准规定输出频率为fm、电平为OdB的信号。被测选频电平表接收f.信号,调谐频率使电平指示最大,调整信号源输出电平,使被测选频电平表指“O”3.13.3信号源分别输出频率为+2fa1、f+2fs2、的OdB信号.按产品标准规定提高被测选频电平表的灵敏度,使电平有指示,此电平值的绝对值,即为该中频的镜频衰减值,「@1、fo2…为被测选频电平表的各中频3.14波损耗
3.14.1测试方框图见图6.
标准电阻
倍号源
反射桥
被测电
准电平表
3.14.2按照反射桥的使用方法,将反射桥调平衡并校准后进行测试。测出反射桥开路时的反射衰减值。3.14.3
3.14.4接上被测电平表,测得反射衰减值,减去开路时的反射衰减值,即为被测电平表的回波损耗。
3.15输入纵向干扰衰耗
3.15.1测试方框图见图7。图中平衡参数测试桥的纵向转换损耗应比被测电平表纵向干扰衰耗高20dB以上。
信号源
SJ3211-89
平衡参数
测试桥
电平表
3.15.2按照平衡参数测试桥的使用方法,将信号源和被测电平表接人测试系统3.15.3被测电平表自校后置于测盘状态,信号源输出电平为OdB信号(zO2),则被测电平表所示电平的绝对值,即为输人纵向干扰衰耗,3.16机内固有杂音
3.16.1本机杂音:被测电平表经自校后,在输人端接一个与其特性阻抗相等的电阻,并将电平表置与最高灵敏档位置,此时被测电平表的电平指示值(应排除外界干扰),即为本机杂音:
3.16.2组合干扰:被测选频电平表自校后,将其置于最高灵缴档位置。在整个工作频段内,微调频率,所有“自起点“的电平值,即为组合干扰,3.17其它
本标准未规定的测试方法,由产品标准规定,附加说明:
本标准出八六三广负资起草。
