【电子行业标准(SJ)】 同轴电缆载波通信业务电话系统技术要求

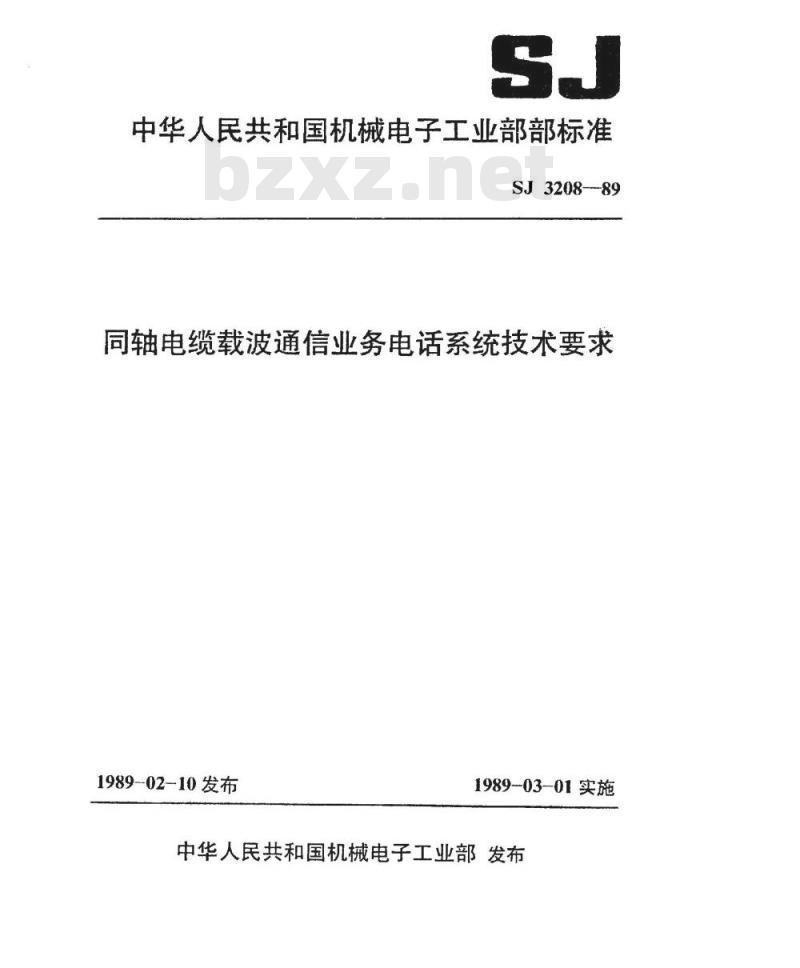

中华人民共和国机械电子工业部部标准SJ3208---89
同轴电缆载波通信业务电话系统技术要求1989-02-10发布
1989-03-01实施

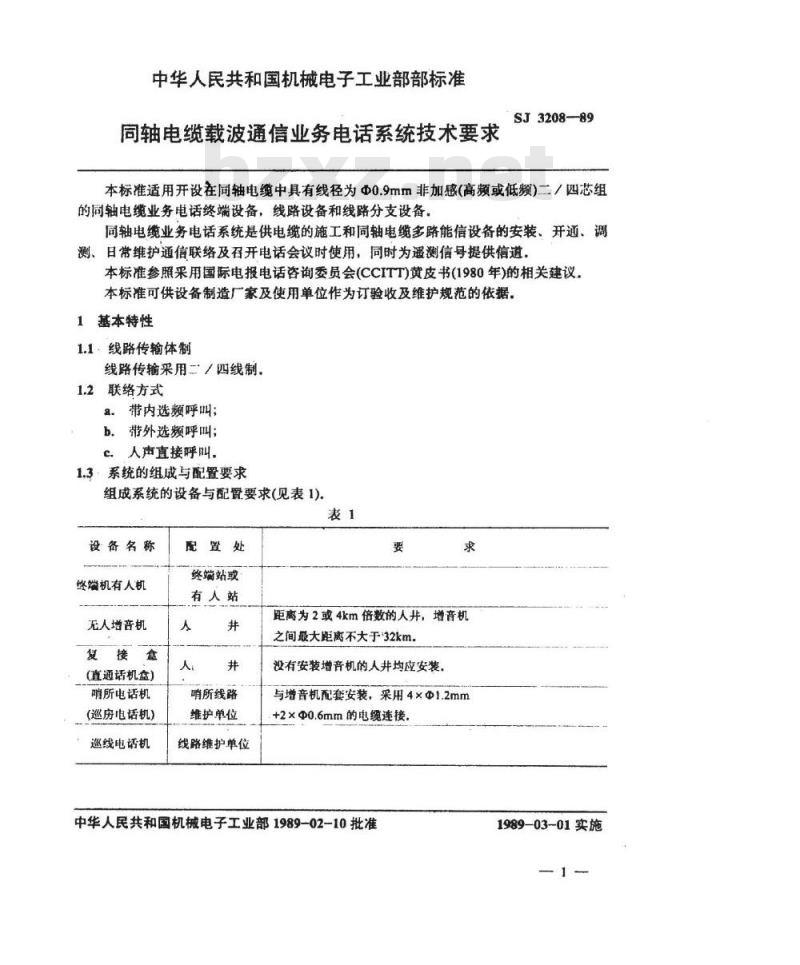

中华人民共和国机械电子工业部发布中华人民共和国机械电子工业部部标准同轴电缆载波通信业务电话系统技术要求SJ3208-89
本标准适用开设在同轴电缆中具有线径为Φ0.9mm非加感（高频或低频）二/四芯组的同轴电缆业务电话终端设备，线路设备和线路分支设备。同轴电缆业务电话系统是供电缆的施工和同轴电缆多路能信设备的安装、开通、调测、日常维护通信联络及召开电话会议时使用，同时为遥测信号提供信道，本标准参照采用国际电报电话咨询委员会（CCITT)黄皮书（1980年）的相关建议，本标准可供设备制造厂家及使用单位作为订验收及维护规范的依据，1基本特性
1.1：线路传输体制
线路传输采用二／四线制。
1.2联络方式
带内选频呼叫；
带外选频呼叫；
c．人声直接呼叫。
1.3：系统的组成与配置要求
组成系统的设备与配置要求(见表1)表1
设备名称
终端机有人机
无人增音机
复接盒
(直通话机盒）
哨所电话机
(巡房电话机）
巡线电话机
配置处
终端站或
有人站
哨所线路
维护单位
线路维护单位
距离为2或4km倍数的人并，增音机之间最大距离不大于32km。
没有安装增音机的人井均应安装，与增音机配套安装，采用4×Φ1.2mm+2×0.6mm的电缆连接
中华人民共和国机械电子工业部1989-02-10批准1989-03-01实施

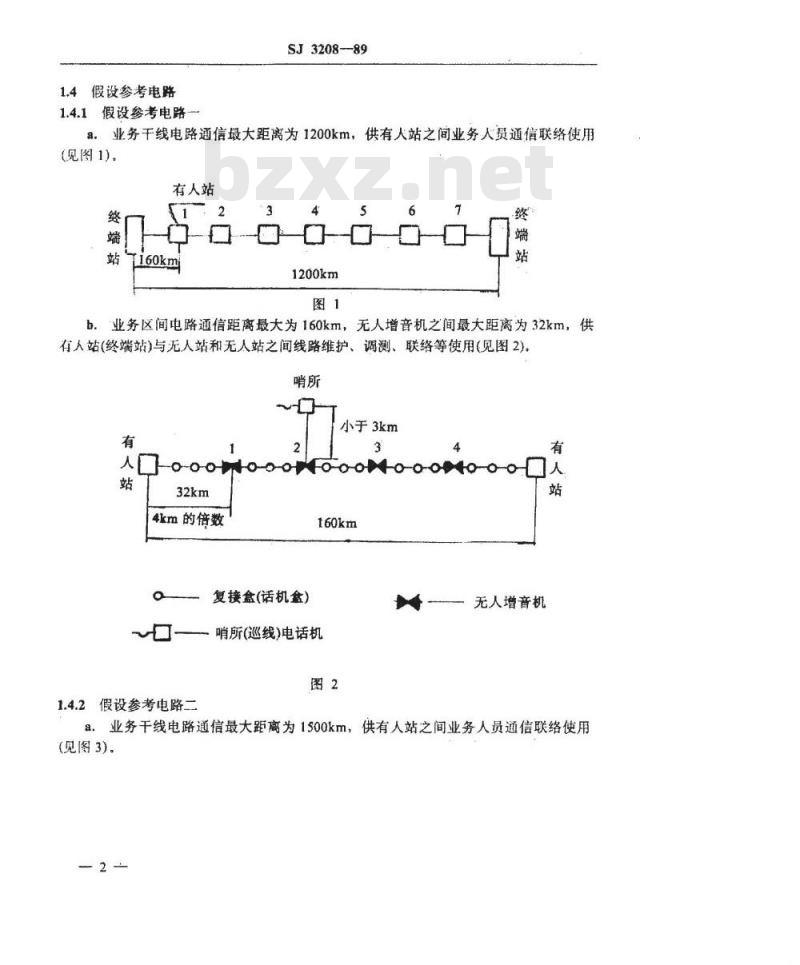

1.4假设参考电路
1.4.1假设参考电路
SJ3208--89
a.业务干线电路通信最大距离为1200km，供有人站之间业务人员通信联络使用见图1)。
有人站
1200km
b.业务区间电路通信距离最大为160km，无人增音机之间最大距离为32km，供有人站终端站)与无人站和无人站之间线路维护、调测、联络等使用（见图2)。哨所
小于3km
1010001010000f010001010人
4km的倍数
复接盒(话机盒）
哨所(巡线）电话机
1.4.2假设参考电路二
无人增音机

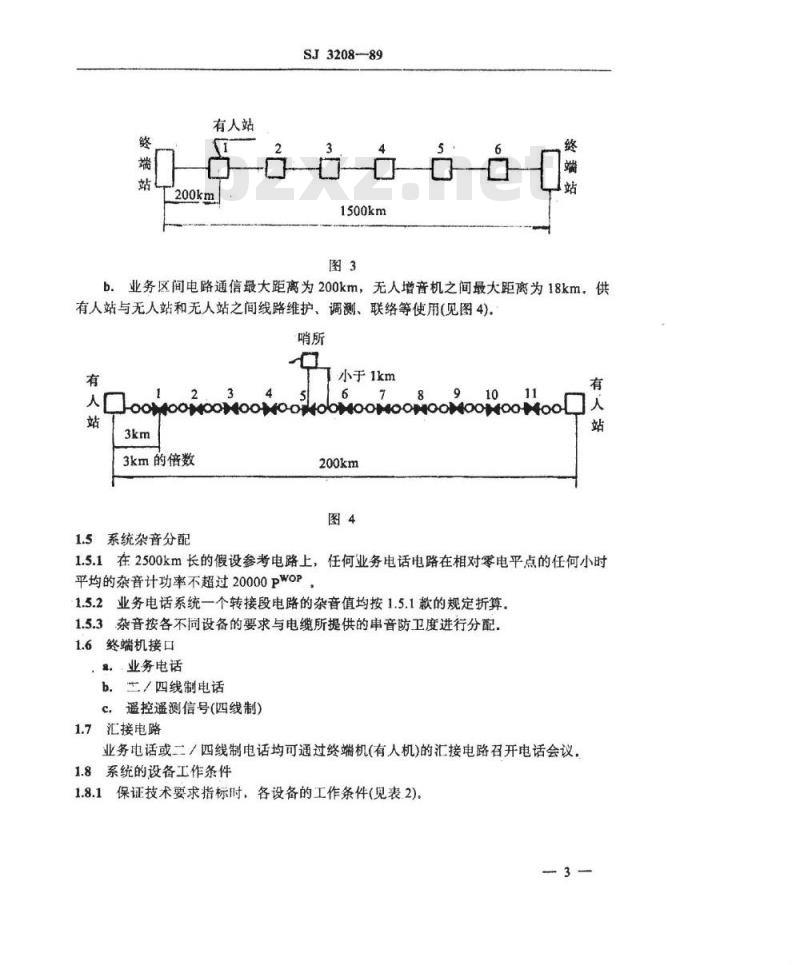

a.业务干线电路通信最大距离为1500km，供有人站之间业务人员通信联络使用(见图3）。
有人站
SJ3208-89
1500km
b.业务区间电路通信最大距离为200km，无人增音机之间最大距离为18km，供有人站与无人站和无人站之间线路维护、调测、联络等使用（见图4)。哨所
小于1km
fooijfooiooooookobiaooiooooioooooo人3km
3km的倍数
1.5系统杂音分配
1.5.1在2500km长的假设参考电路上，任何业务电话电路在相对零电平点的任何小时平均的杂音计功率不超过20000pwoP1.5.2业务电话系统一个转接段电路的杂音值均按1.5.1款的规定折算，1.5.3杂音按各不同设备的要求与电缆所提供的串音防卫度进行分配1.6终端机接口
，。业务电话
b.三/四线制电话
c，控遥测信号(四线制）
1.7汇接电路
业务电话或二/四线制电话均可通过终端机（有人机）的汇接电路召开电话会议，1.8系统的设备工作条件

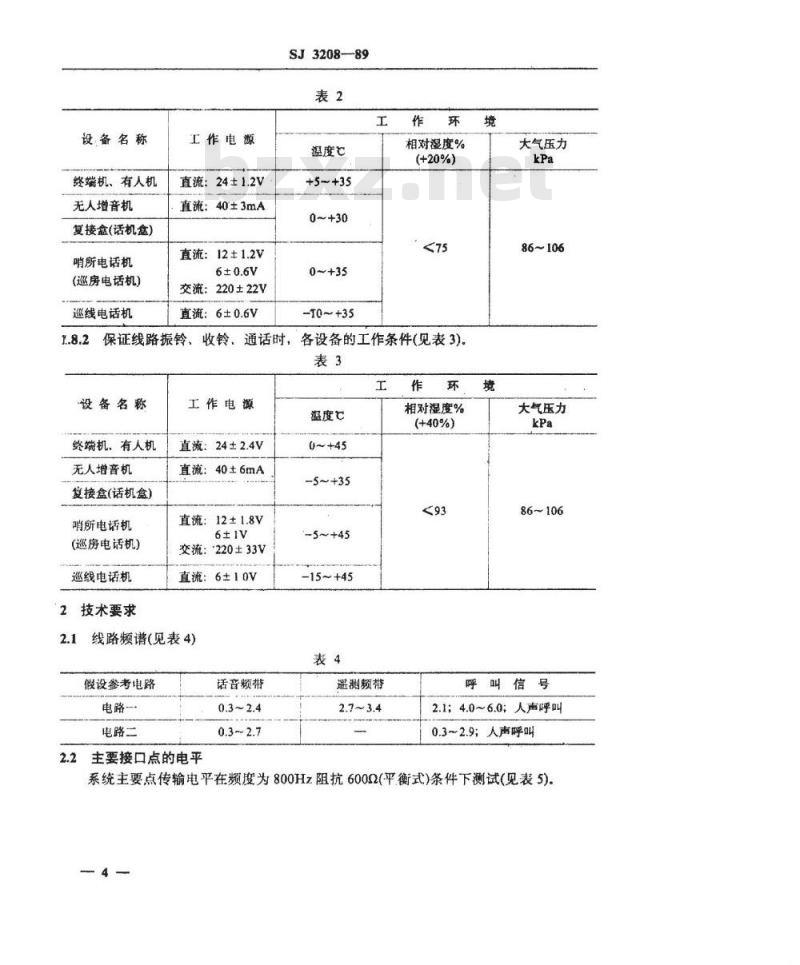

1.8.1保证技术要求指标时，各设备的工作条件（见表2)。设备名称
终端机、有人机
无人增音机
复接盒（话机盒）
哨所电话机
(巡房电话机）下载标准就来标准下载网
巡线电话机
工作电源
直流：24±1.2V
直流：40±3mA
直流：12±1.2V
交流：220±22V
直流：6±0.6V
SJ3208-—89
温度℃
+5~+35
-T0~+35
相对湿度%
(+20%)
保证线路振铃、收铃，通话时，各设备的工作条件（见表3)。1.8.2
设备名称
终端机、有人机
无人增音机
复接盒(话机盒)
哨所电话机
（巡房电话机）
巡线电话机
2技术要求
工作电源
直流：24±2.4V
直流：40±6mA
直流：12±1.8V
交流：220±33V
直流：6±10V
线路频谱（见表4）
假设参考电路
电路一
电路二
主要接口点的电平
活音频带
-5~+35
-5~+45
-15~+45
遥测频带
相对湿度%
(+40%)
大气压力
86~106
大气压力
86~106
呼叫信号
2.1：4.0~6.0；人声呼叫
0.3~2.9；人声呼叫
系统主要点传输电平在频度为800Hz阻抗600Q2（平衡式）条件下测试（见表5)接口
测试点
终端机线路
增音机线路
避控架
额定值dBr
假设参考假设参考
SJ3208—89
允许偏差dB
假设参考
假设参考
额定值dBr
假设参考
假设参考
允许偏差dB
假设参考假设参考
电路二
2.3阻抗回波损耗
在300～600Hz带内应不小于15dB，在600～3400Hz(600～2700Hz)频带内应不小于20dB.
2.4频度衰减失真
2.4.1在300～3400Hz之闻，通路的衰减随频率的变化应在图5所示的范围内dB
777777777777
300400
240030003400：频率
2.4.2在300～2700Hz之间，通路的衰减随频度的变化应在图6所示的范围内。dBl
2.5振幅特性
300400600800
SJ3208—89
测试频率为800Hz通路输出与输人端电平变化关系(见表6)。表6
信号汇接路数
输人信号电平dBmO
输出电平线性偏差dB
2.6非线性失真系数
24002700频率
在电路末端，测试频率为800Hz，电平为额定值时，非线性失真应不大于5%2.7固有杂音
在160km的有人段线路内，电路末端-3.5dB电平点的杂音计电压应不大于0.58mV（电话衡重）。
收发信防卫度
在频带范围内，频率为800Hz时测得的近端收发信防卫度应不小于43dB，2.9
呼叫信号电平
呼叫信号电平为-6dBmO土2dB.
2.10收铃特性
2.10.1灵敏度：在发送端送-6dBmO±10dB的呼叫信号，收铃器应可靠动作。2.10.2选择性：收铃器在接收电平范围内，在标称频率「±25Hz之内应动作，在f+100Hz之外不动作。
2.10.3收铃时延：带内收铃时延动作为0.4~0.7S，带外收铃时延小于1S。2.11、远供电源
2.11.1恒流输出：40±2mA。
2.11.2远供电压：最大输出450V。SJ3208--89
波纹电压：当远供输出满负荷时应不大于4mV2.11.3
2.11.4远供告警：远供输出电流额定值为40mA，当输出电流低于额定值7±1mA应告警，高于额定值7土1mA告警，并切断电源2.12防护能力
2.12.1防雷：无人增音机应能承受幅度为：1500V，波形为10／700μS的脉冲，分别从横向、纵向引入机器，隔一分钟一次各冲击10次，应无摄坏和击穿现象2.12.2抗干扰：纵向引人2V(50Hz）/km的感应电压，无人增音机远供接收输出小于0.35V.
附加说明：
本标准由电子工业部提出.由电子工业部标准化研究所归口，本标准由上海康讯电子设备厂(原八三二一厂)负责起草。本标准主要起草人：孟冠君、张顺勋、杨爱莲，
