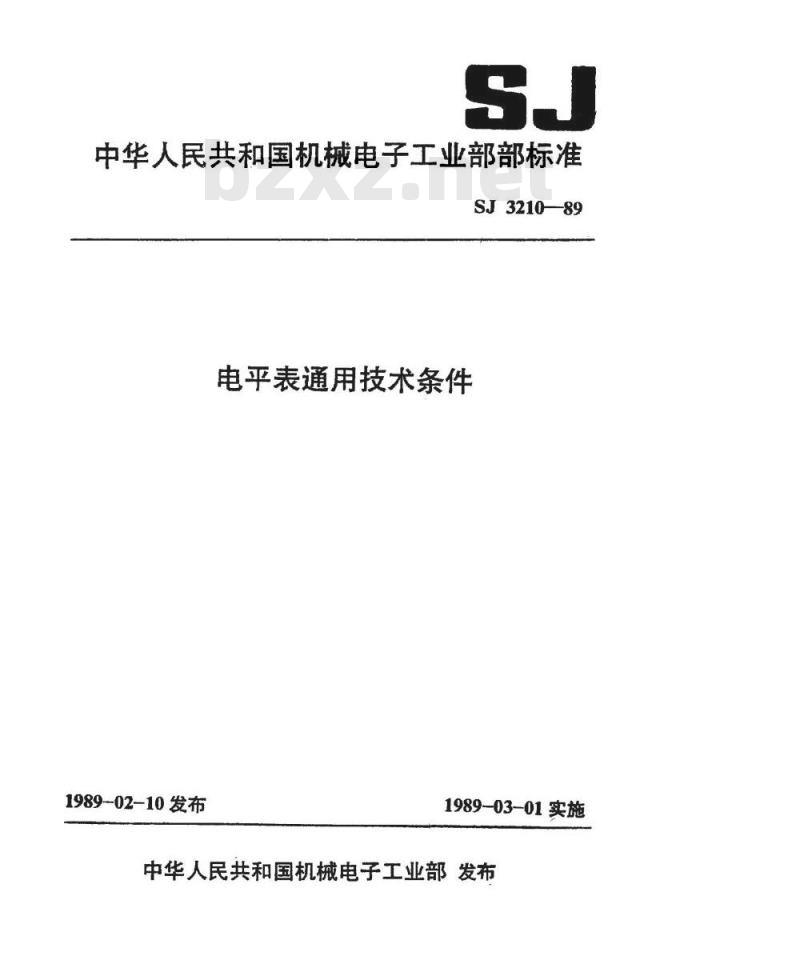

中华人民共和国机械电子工业部部标准SJ3210—89
电平表通用技术条件
1989-02-10发布
1989-03-01实施

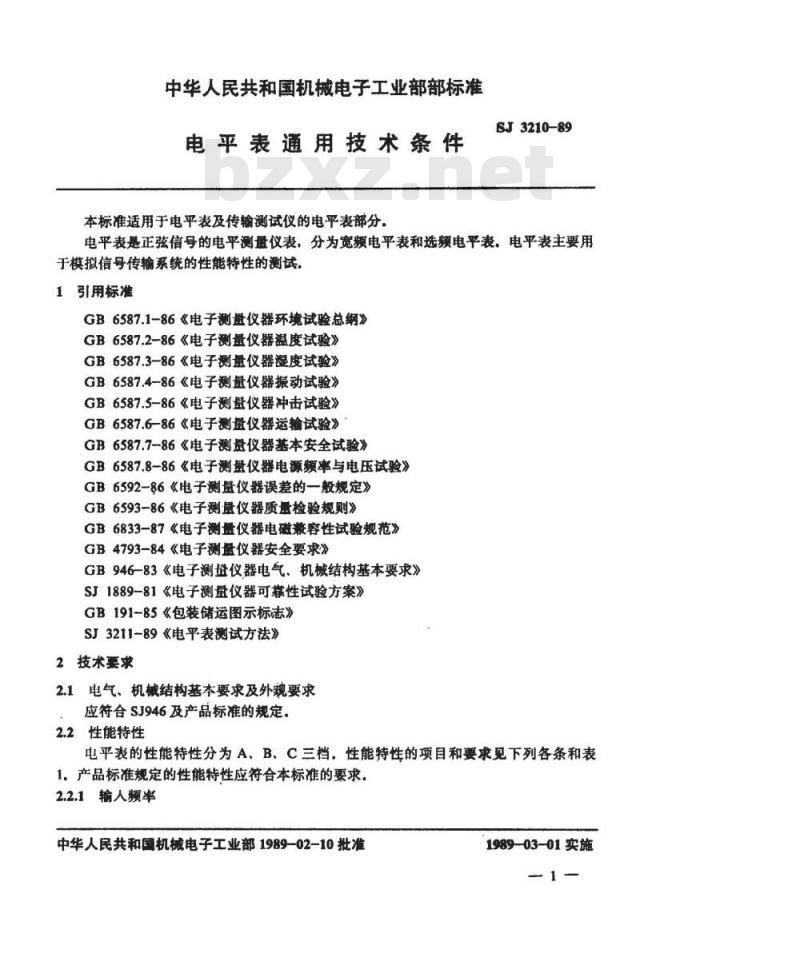

中华人民共和国机械电子工业部发布中华人民共和国机械电子工业部部标准电平表通用技术条件
本标准适用于电平表及传输测试仪的电平表部分。SJ3210-89
电平表是正弦信号的电平测仪表，分为宽频电平表和选频电平表。电平表主要用于模拟信号传输系统的性能特性的测试，1引用标准
GB6587.1-86《电子测盘仪器环境试验总纲》GB6587.2-86《电子测量仪器温度试验》GB6587.3-86《电子测量仪器湿度试验》GB6587.4-86《电子测量仪器振动试验》GB6587.5-86《电子测量仪器冲击试验》GB6587.6-86《电子测量仪器运输试验》GB6587.7-86《电子测盘仪器基本安全试验》GB6587.8-86《电子测量仪器电源频率与电压试验》GB6592-86《电子测盘仪器误差的一般规定》GB6593-86《电子测量仪器质量检验规则》GB6833-87《电子测量仪器电磁兼容性试验规范》GB4793-84《电子测量仪器安全要求》GB946-83《电子测盘仪器电气、机械结构基本要求》SJ1889-81《电子测盘仪器可靠性试验方案》GB191-85《包装储运图示标志》SJ3211-89《电平表测试方法》
2技术要求
2.1电气、机械结构基本要求及外观要求应符合SJ946及产品标准的规定
2.2性能特性
电平表的性能特性分为A、B、C三档：性能特性的项目和要求见下列各条和表1.产品标准规定的性能特性应符合本标准的要求，2.2.1输人频率
中华人民共和国机械电子工业部1989-02-10批准1989-03-01实施

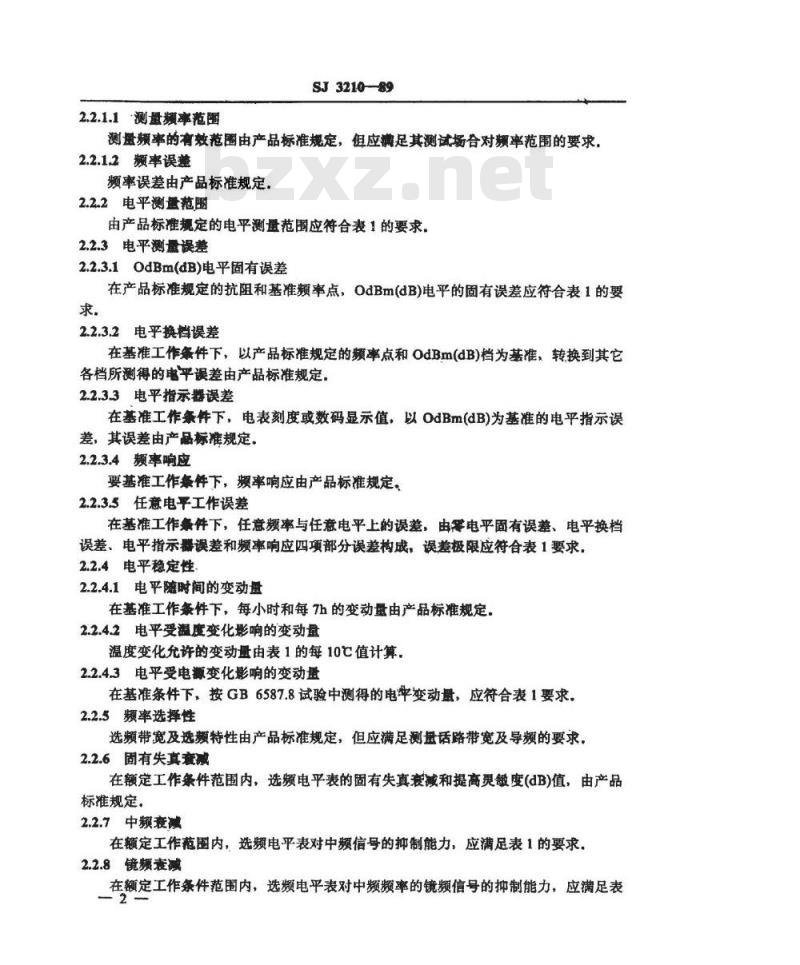

2.2.1.1测量频率范围
SJ3210-89
测蛋频率的有效范圈由产品标准规定，但应满足其测试场合对频率范围的要求，2.2.1.2频率误
频率误差由产品标准规定
2.2.2电平测盘范围
由产品标准规定的电平测量范围应符合表1的要求，2.2.3电平测量误差
2.2.3.1OdBm(dB)电平固有误差
在产品标准规定的抗阻和基准频率点，OdBm(dB)电平的固有误差应符合表1的要求。
2.2.3.2电平换档误差
在基准工作条件下，以产品标准规定的频率点和OdBm(dB)档为基准，转换到其它各档所测得的电平误差由产品标准规定，2.2.3.3电平指示器误差
在基准工作条件下，电表刻度或数码显示值，以OdBm(dB)为基准的电平指示误差，其误差由产品标准规定。
2.2.3.4频率响应
要基准工作条件下，频率响应由产品标准规定。2.2.3.5任意电平工作误差
在基准工作条件下，任意频率与任意电平上的误差，由零电平固有误差、电平换档误差、电平指示器误差和频率响应四项部分误差构成，误差极限应符合表1要求2.2.4电平稳定性
2.2.4.1电平随时间的变动量
在基准工作条件下，每小时和每7h的变动量由产品标准规定2.2.4.2电平受溢度变化影响的变动量温度变化充许的变动量由表1的每10℃值计算，2.2.4.3电平受电源变化影响的变动量在基准条件下，按GB6587.8试验中测得的电牢变动量，应符合表1要求。2.2.5频率选择性
选频带宽及选频特性由产品标准规定，但应满足测量活路带宽及导频的要求，2.2.6固有失真衰减
在额定工作条件范围内，选频电平表的固有失真衰减和提高灵敏度（dB)值，由产品标准规定。
2.2.7中频衰减
在额定工作范围内，选频电平表对中频信号的抑制能力，应满足表1的要求，2.2.8镜频衰减
在额定工作条件范围内，选频电平表对中频频率的镜频信号的抑制能力，应满足表2
1要求。

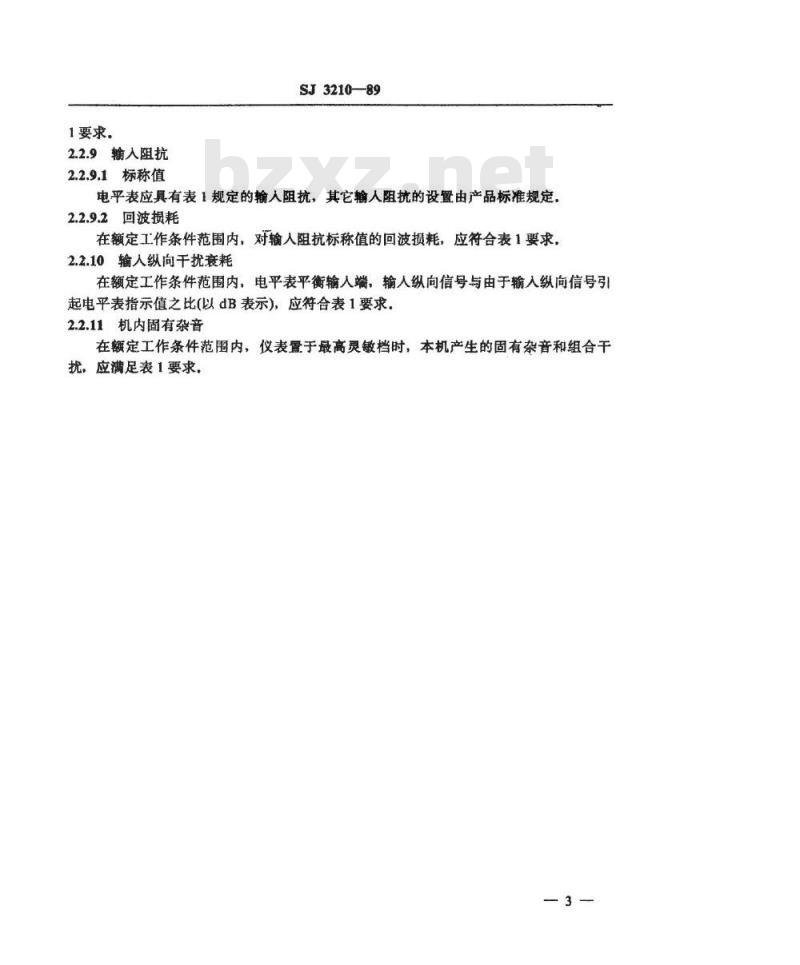

2.2.9输入阻抗
2.2.9.1标称值
SJ3210-89
电平表应具有表1规定的输入阻抗，其它输人阻抗的设置由产品标准规定。2.2.9.2回波损耗
在额定工作条件范围内，对输人阻抗标称值的回波损耗，应符合表1要求，2.2.10输人纵向干扰衰耗
在额定工作条件范围内，电平表平衡输人端，输人纵向信号与由于输入纵向信号引起电平表指示值之比(以dB表示)，应符合表1要求2.2.11机内固有杂音
在额定工作条件范围内，仪表置于最高灵敏档时，本机产生的固有杂音和组合干扰，应满足表1要求，

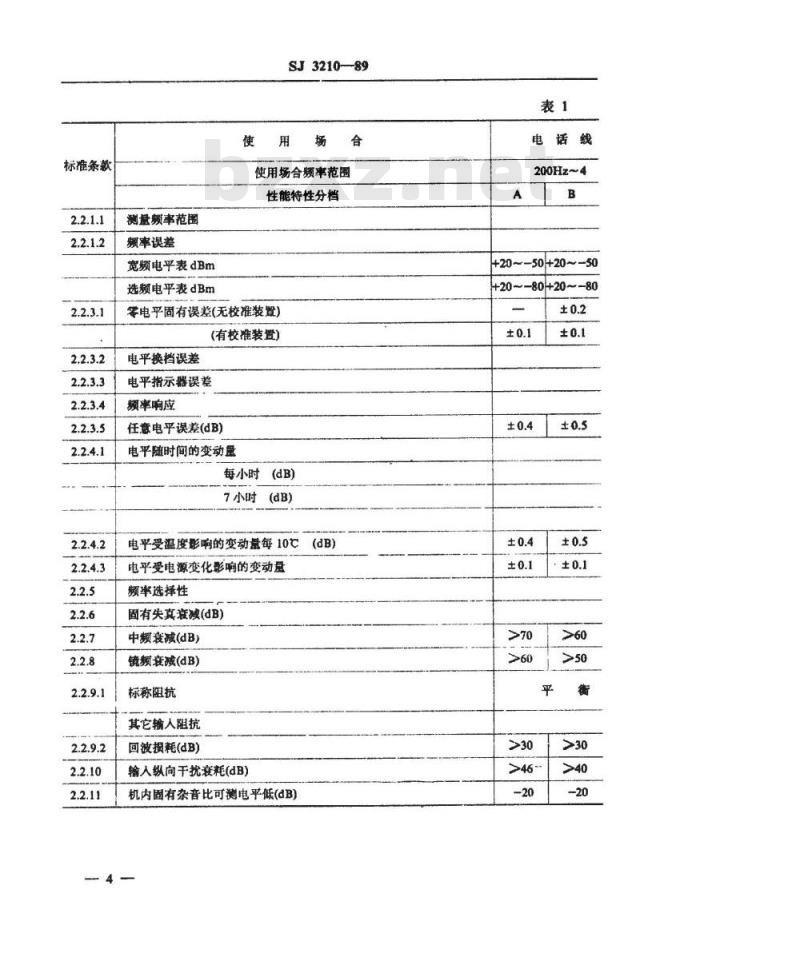

标准条款
测量额率范围
额率误差
宽频电平表dBm
选额电平表dBm
SJ3210-—89
使用场合
使用场合频率范围
性能特性分档
零电平固有误差(无校准装置)
(有校准装置)
电平换档误差
电平指示器误差wwW.bzxz.Net
频率响应
任意电平误差(dB)
电平随时间的变动函
每小时(dB)
7小时(dB)
电平受温度影响的变动景每10℃电平受电源变化影响的变动量
额率选择性
固有失真衰减(dB）
中频衰减(dB)
镜频衰减(dB)
标称阻抗
其它输入阻抗
回波损耗(dB)
输入纵向干扰衰耗(dB)
机内固有杂音比可测电平低(dB)(dB)
电话线
200Hz4
+20~50+20~-50
+20~-80+20~-80
音频广播线路
30Hz~20kHz
+20~-40|+20~-50+20~
+20~-70+20~-80+20
SJ3210--89
基群、超群及300路以下
传输系统
4~1400kHz
由产品标准规定
由产品标准规定
-40+20~-50+20~-50+20~
-50+20~
-80+20~
-70+20~
-90+20~
-90+20~
由产品标准规定
由产品标准规定
由产品标准规定
由产品标准规定
由产品标准规定
由产品标准规定
由产品标准规定
主群、超主群及960路以上
传输系统
60~4500kHz及以上
-50+20~-50+20~-40
40+20~
-80+20~
选频带宽及选频特性由产品标准规定由产品标准规定
不平衡75m或平衡150或
由产品标准规定
-90+20~-90+20~-80
不平衡75m
2.3安全要求
SJ3210—89
应符合GB4793、GB6587.7的有关规定，仪表的安全类别由产品标准规定2.4环境条件适应能力
应符合GB6587.1的规定，仪表环境试验组别由产品标准规定。2.5电磁兼容性
待定。
可靠性
平均无故障工作时间(MTBF)由产品标准规定2.7其它
产品的供电电源、消耗功率、机箱尺寸、重量和功能等，由产品标准规定，本章未规定的其它技术要求，可由产品标准规定，3试验方法
3.1电气、机械结构基本要求及外观要求按SJ946及产品标准规定进行检查，3.2性能特性测试
按SJ8211进行。
3.3安全试验
设计定型鉴定检验时的安全试验按GB4793进行，生产定型鉴定检验和质量一致性检验的安全试验按GB6587.7进行，3.4环境试验
3.4.1温度试验
按GB6587.2的规定进行，
3.4.2湿度试验
按GB6587.3的规定进行，
3.4.3振动试验
按GB6587.4的规定进行，
3.4.4冲击试验
按GB6587.5的规定进行。
3.4.5运输试验
按GB6587.6的规定进行.
3.4.6电源频率与电压试验
按GB6587.8的规定进行。
3.5电磁兼容性试验
按GB6833的规定进行。
3.6可维修性试验
待定。
3.7可靠性试验
按SJ1889的规定进行.
热分布试验
设计余量及模拟用试验
待定。
检验规则
SJ3210--89
按GB6593的规定进行，主要性能特性的检验项目见表2表2
标准条款
检查项目
电气、机械结构基本要求及
测屋频率范圈
额率误差
电平测盘范阁
OdBm(dB）电平固有误差
电平换档误差
电平指示器误差
疆率响应
电平随时间的变动量
电平受温度变化影响的变动量
电平受电源变化影响的变动量
频率选择性
固有失真衰减
中频衰减
镜额衰威
回波损耗
输入纵向干扰衰耗
机内固有杂音
其它特性、功能
表示必须进行检验的项目，
鉴定检验
质盘一致性检验
5标志、包装、运输、存
5.1标志
SJ3210-89
5.1.1仪表上应有下列标志：仪表的型号、名称、制造单位的名称、商标、出厂年月、批号和检验合格标志，
5.1.2仪表的包装箱上应注明：仪表的型号、名称和数量，制造单位的名称，并加运作业标志（如“向上”、“小心轻放”、“怕湿”等)。标志图形应符合GB191的规定5.2包装
5.2.1根据产品标准规定的贮存和运输条件，仪表包装应满足GB6587.6的要求。5.2.2，仪表包装时，附带的文件、备件等应符合产品设计文件和说明书的规定，5.3运输
仪表经运输包装后，可用汽车、火车，轮船、飞机等运输工具运输，但运输条件应满足2.4条的要求。
5.4贮存
仪表经包装后，可以在仓库中贮存，但存场所的环境条件应符合GB6587.1规定的贮存条件范围。
附加说明：
本标准由八六三厂负责起草
