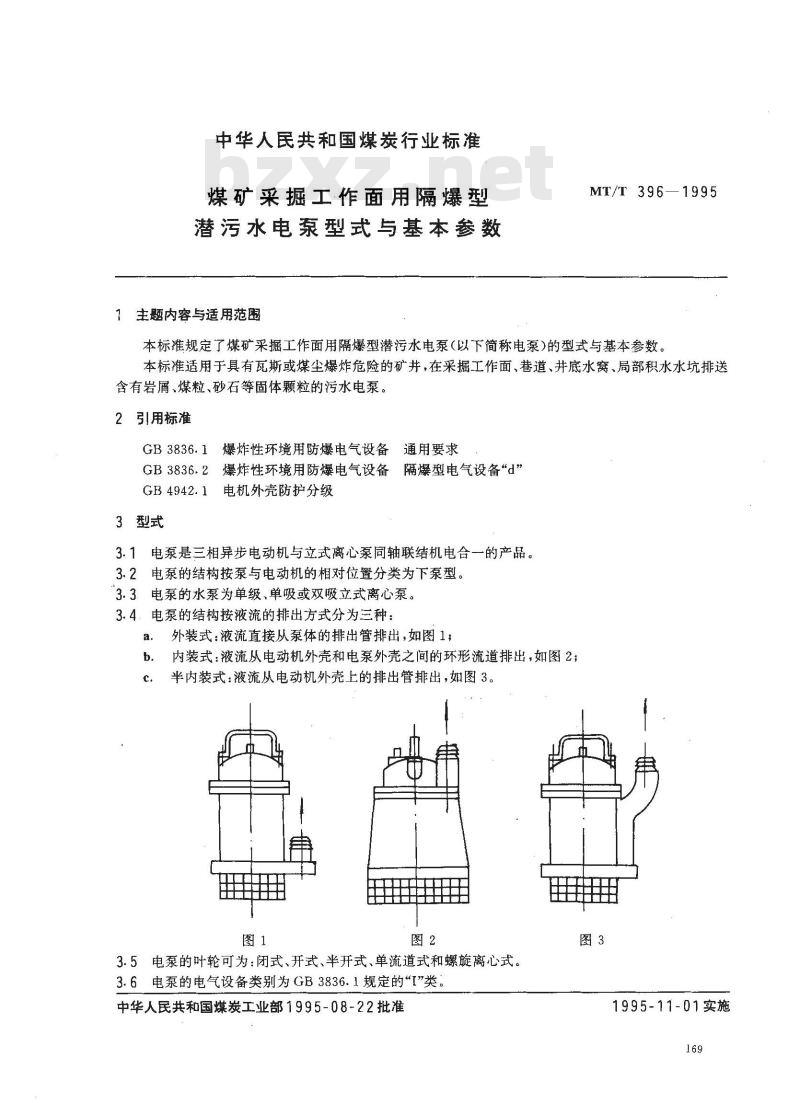

【煤炭行业标准(MT)】 煤矿采掘工作面用隔爆型潜污水电泵型式与基本参数

中华人民共和国煤炭行业标准
煤矿采掘工作面用隔爆型
潜污水电泵型式写基本参数
1主题内容与适用范围
MT/T396—1995
本标准规定了煤矿采掘工作面用隔爆型潜污水电泵(以下简称电泵)的型式与基本参数，本标准适用于具有瓦斯或煤尘爆炸危险的矿井，在采掘工作面、巷道、井底水窝、局部积水水坑排送含有岩屑、煤粒、砂石等固体颗粒的污水电泵。2引用标准
GB3836.1爆炸性环境用防爆电气设备通用要求GB3836.2爆炸性环境用防爆电气设备隔爆型电气设备“d”电机外壳防护分级
GB 4942.1
3型式
3.1电泵是三相异步电动机与立式离心泵同轴联结机电合一的产品。3.2电泵的结构按泵与电动机的相对位置分类为下泵型。3.3电泵的水泵为单级，单吸或双吸立式离心泵。3.4：电泵的结构按液流的排出方式分为三种：a.免费标准下载网bzxz
外装式：液流直接从泵体的排出管排出，如图1；内装式：液流从电动机外壳和电泵外壳之间的环形流道排出，如图2；半内装式：液流从电动机外壳上的排出管排出，如图3。图1
3.5电泵的叶轮可为：闭式、开式、半开式、单流道式和螺旋离心式。3.6电泵的电气设备类别为GB3836.1规定的“[类。中华人民共和国煤炭工业部1995-08-22批准图3
1995-11-01实施
MT/T 396—1995
3.7电泵的防爆型式为GB3836.2规定的隔爆型，代号为“d。3.8电泵的防爆标志为“dI\。
3.9电泵的防护型式为GB4942.1规定的\IP×8”。3.10电泵外壳必须真有永久的凸纹标志“Ex”。3.11
电泵外壳必须有\MA\标志。
电泵电动机的定额是以连续工作制（SI)为基准的连续定额。3.13月
电泵的电动机为干式潜水电机。3.14
从电泵驱动端看叶轮为顺时针方向旋转。3.15电泵的出水管径应符合标准管径。4型号

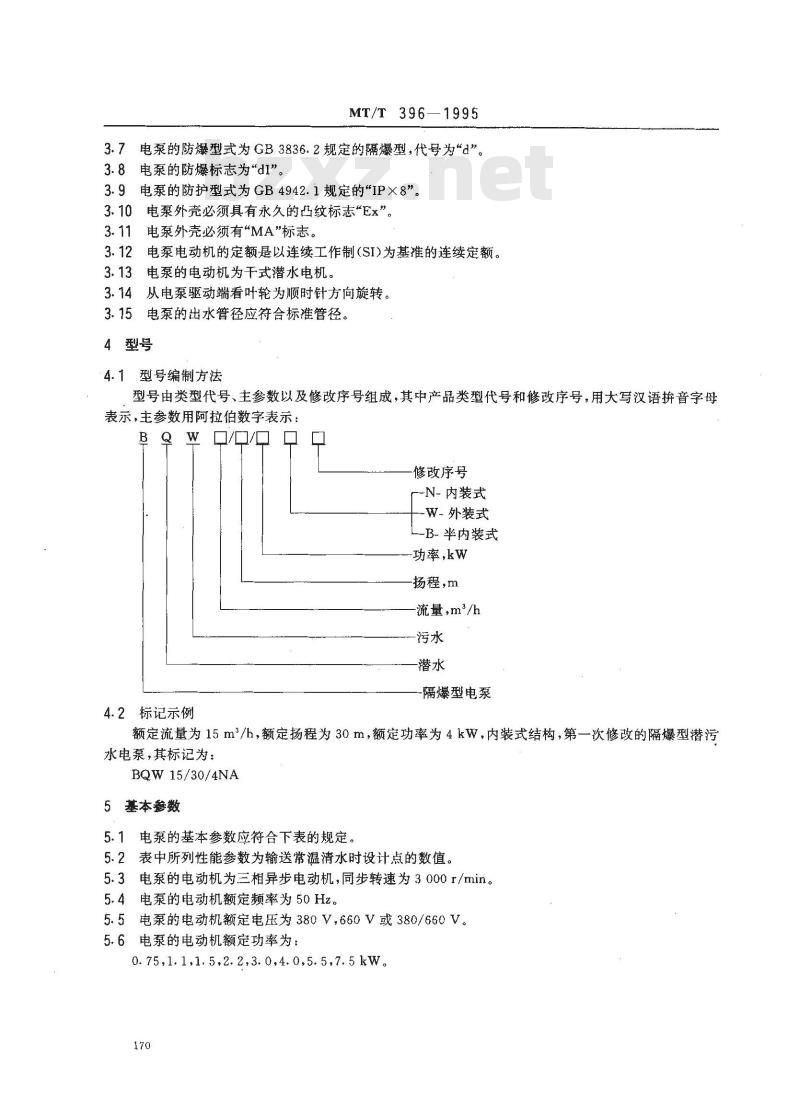

4.1型号编制方法
型号由类型代号、主参数以及修改序号组成，其中产品类型代号和修改序号，用大写汉语拼音字母表示，主参数用阿拉伯数字表示：B
4.2标记示例
口/口/
修改序号
N-内装式
-W-外装式
L-B-半内装式
功率，kw
扬程，m
-流量,m°/h
隔爆型电泵
额定流量为15m/h，额定扬程为30m，额定功率为4kW，内装式结构，第一次修改的隔爆型潜污水电泵，其标记为：
BQW15/30/4NA
5基本参数
5.1电泵的基本参数应符合下表的规定。5.2表中所列性能参数为输送常温清水时设计点的数值。5.3电泵的电动机为三相异步电动机，同步转速为3000r/min。5.4电泵的电动机额定频率为50Hz。5.5电泵的电动机额定电压为380V，660V或380/660V。5.6电泵的电动机额定功率为：
0.75,1.1,1.5,2.2,3.0,4.0,5.5,7.5kW。170
附加说明：
MT/T396-1995

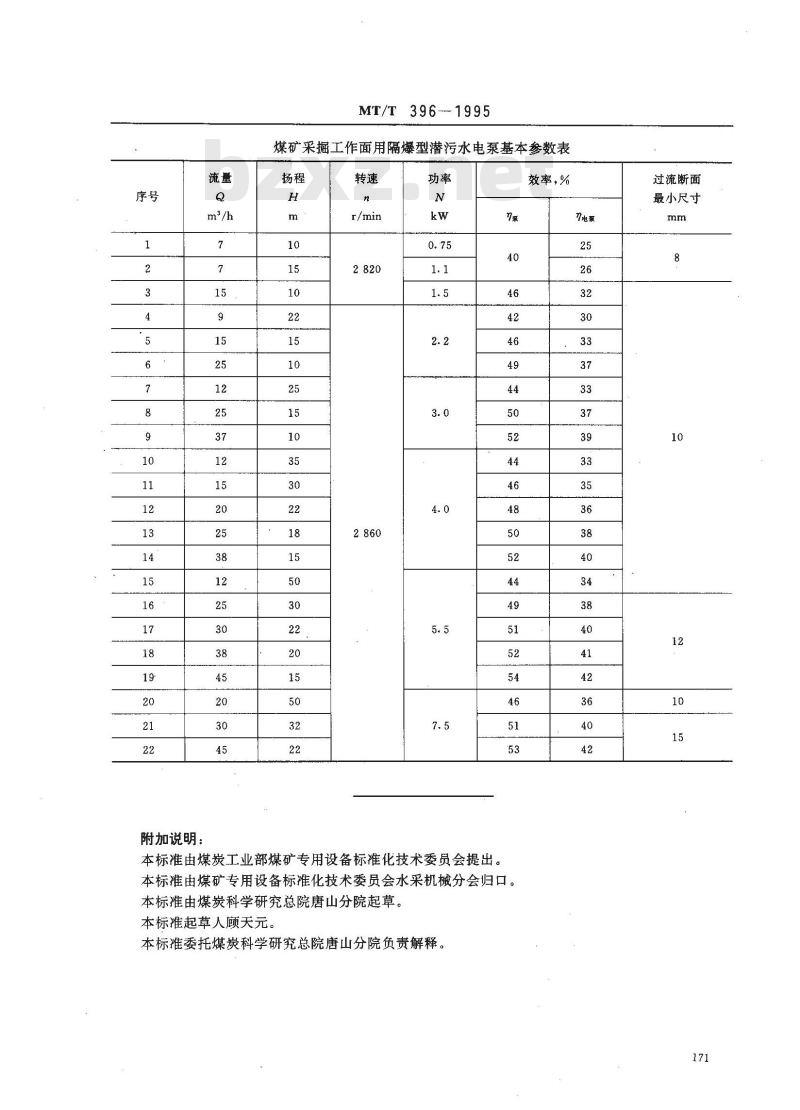

煤矿采掘工作面用隔爆型潜污水电泵基本参数表扬程
本标准由煤炭工业部煤矿专用设备标准化技术委员会提出。家
本标准由煤矿专用设备标准化技术委员会水采机械分会归口。本标准由煤炭科学研究总院唐山分院起草。本标准起草人顾天元。
本标准委托煤炭科学研究总院唐山分院负责解释。效率，%
