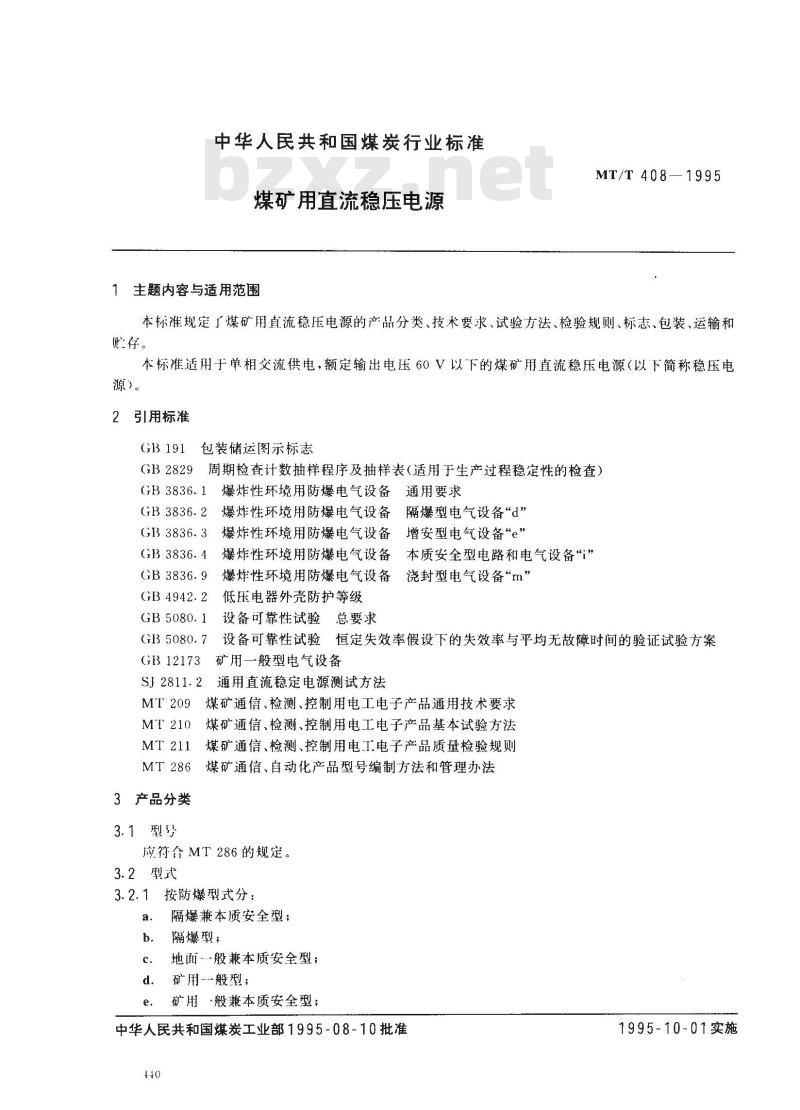

【煤炭行业标准(MT)】 煤矿用直流稳压电源

中华人民共和国煤炭行业标准
煤矿用直流稳压电源
1主题内容与适用范围
MT/T 408—1995
本标准规定了煤矿用直流稳压电源的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于单相交流供电，额定输出电压60V以下的煤矿用直流稳压电源（以下简称稳压电源）。
2引用标准
GB191包装储运图示标志
GB2829周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB3836.1
GB 3836. 2
GB 3836. 3
GB 3836. 9
GB 4942. 2
GB 5080. 1
GB 5080. 7
爆炸性环境用防爆电气设备通用要求爆炸性环境用防爆电气设备隔爆型电气设备“d”爆炸性环境用防爆电气设备增安型电气设备“e”爆炸性环境用防爆电气设备本质安全型电路和电气设备“”爆炸性环境用防爆电气设备浇封型电气设备“m”低压电器外壳防护等级
设备可靠性试验总要求
设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案GB12173
矿用一般型电气设备
MT 210
MT 211
MT 286
3产品分类
3.1型号
通用直流稳定电源测试方法
煤矿通信、检测、控制用电工电子产品通用技术要求煤矿通信、检测、控制用电工电子产品基本试验方法煤矿通信、检测、控制用电工电子产品质量检验规则煤矿通信、自动化产品型号编制方法和管理办法应符合MT286的规定。
3.2型式
3.2.1按防爆型式分：
隔爆兼本质安全型；
b．隔爆型；
地面般兼本质安全型；
d．矿用-~般型；
矿用·般兼本质安全型；
中华人民共和国煤炭工业部1995-08-10批准+40
1995-10-01实施

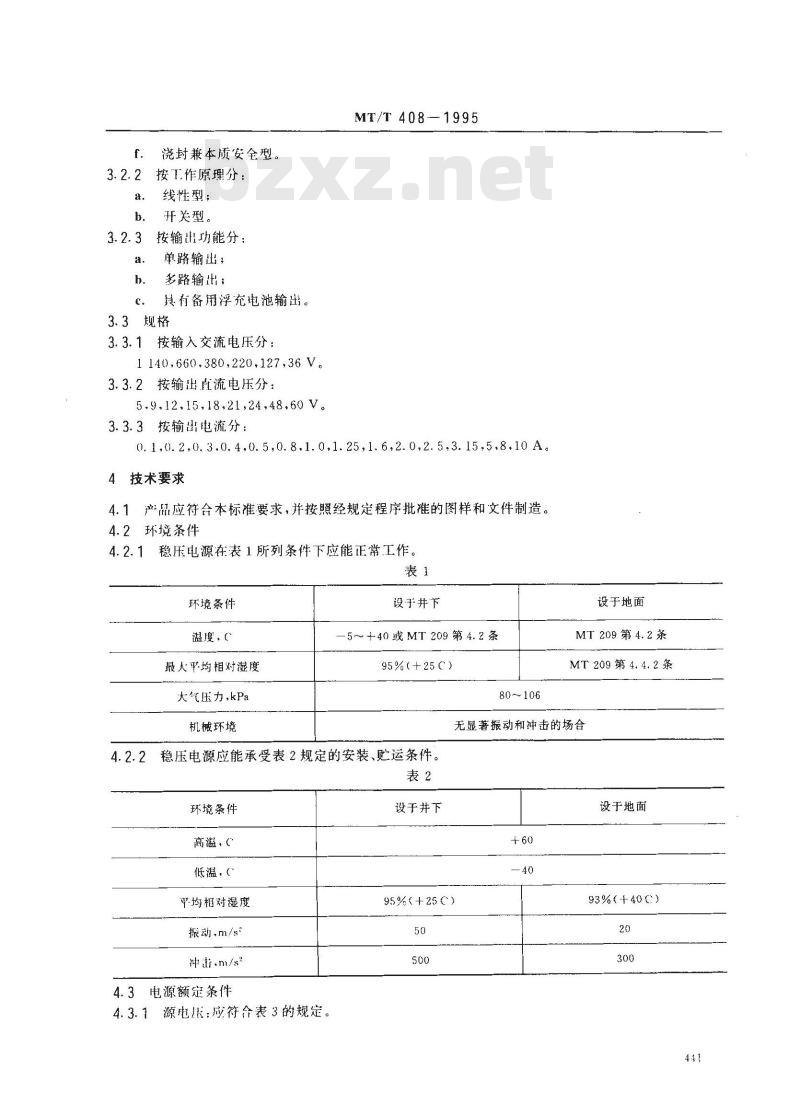

浇封兼本质安全型。
按工作原理分：
线性型：
开关型。
按输出功能分：
单路输出；
多路输出；
具有备用浮充电池输出。
3.3规格
3.3.1按输入交流电压分：
1 140.660.380,220,127,36 V。3.3.2按输出直流电压分：
5.9.12.15,18,21,24,48,60V。
3.3.3按输出电流分：
MT/T408—1995
0.1,0.2,0.3.0.4,0.5,0.8,1.0,1.25,1.6,2.0,2.5.3.15,5.8.10 A。4技术要求
4.1产品应符合本标准要求，并按照经规定程序批准的图样和文件制造。4.2环境条件
4.2.1稳压电源在表1所列条件下应能正常工作。表1
环境条件
温度、
最人平均相对湿度
大气压力、kPa
机械环境
设于井下
5～+40或MT209第4.2条
95%(+25C）
80~106
设于地面
MT209第4.2条
MT209第4.4.2条
无显著振动和冲击的场合
稳压电源应能承受表2规定的安装、贮运条件。4.2.2
环境条件
高温，C
低温，（
平均相对湿度
振动，m/s
冲街.m/s2
4.3电源额定条件
4.3.1源电账：应符合表3的规定。设于井下
95%(+25 C)
设于地面
93%(-+40C)
使用场所
井底车场、主运输巷
其他井下场所

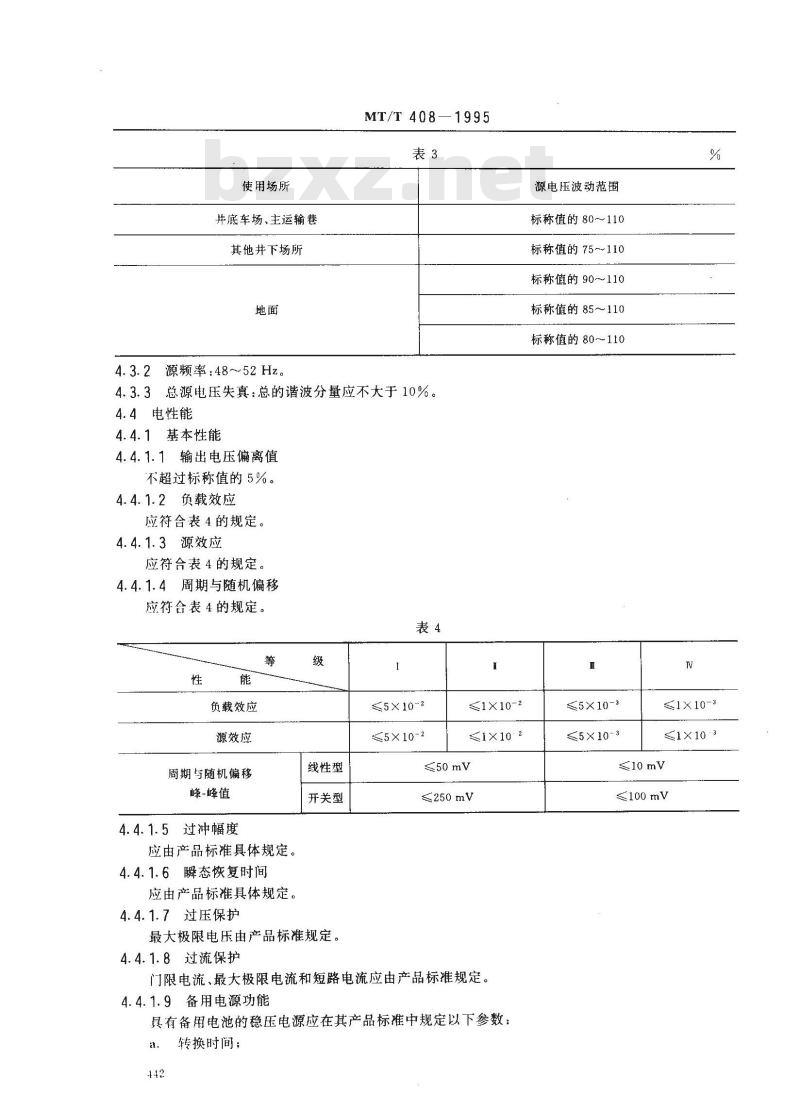

4.3.2源频率：48~52Hz。
MT/T 408
4.3.3总源电压失真：总的谐波分量应不大于10%。4.4电性能
4.4.1基本性能
4.4.1.1输出电压偏离值
不超过标称值的5%。
4.4.1.2负载效应
应符合表4的规定。
4.4.1.3源效应
应符合表4的规定。
4.4.1.4周期与随机偏移
应符合表4的规定。
负载效应
源效应
周期与随机偏移
峰-峰值
4.4.1.5过冲幅度
应由产品标准具体规定。
4.4.1.6瞬态恢复时间
应由产品标准具体规定。
4.4.1.7过压保护
线性型
开关型
最大极限电压由产品标准规定。4.4.1.8过流保护
≤5×10-2
5×10-2
≤1×10-2
≤1×10:2
≤50mV
门限电流、最大极限电流和短路电流应由产品标准规定。4.4.1.9备用电源功能
具有备用电池的稳压电源应在其产品标准中规定以下参数：转换时间；
源电压波动范围
标称值的80～110
标称值的75～110
标称值的90～110
标称值的85~110
标称值的80～110
5×10-3
5×10-3
1×10-3
≤1×10-3
≤10 my

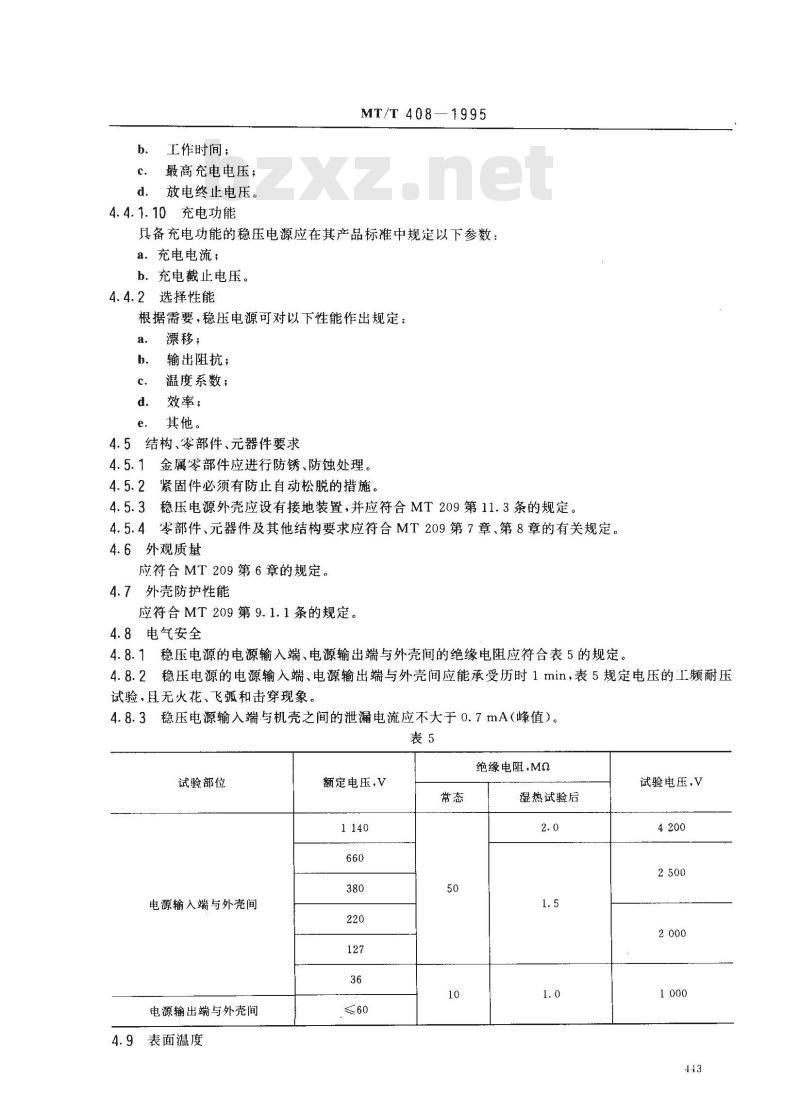

工作时间；
最高充电电压；
放电终止电压。
4.4.1.10充电功能
MT/T408—1995
具备充电功能的稳压电源应在其产品标准中规定以下参数：a.充电电流；
b.充电截止电压。
选择性能
根据需要，稳压电源可对以下性能作出规定：a.
漂移；
输出阻抗；
温度系数；
效率，
其他。
4.5结构、零部件、元器件要求
金属零部件应进行防锈、防蚀处理。紧固件必须有防止自动松脱的措施。稳压电源外壳应设有接地装置，并应符合MT209第11.3条的规定。4.5.4零部件、元器件及其他结构要求应符合MT209第7章、第8章的有关规定。4.6外观质量
应符合MT209第6章的规定。
4.7外壳防护性能
应符合MT209第9.1.1条的规定。4.8电气安全
4.8.1稳压电源的电源输入端、电源输出端与外壳间的绝缘电阻应符合表5的规定。4.8.2稳压电源的电源输入端、电源输出端与外壳间应能承受历时1min，表5规定电压的工频耐压试验，且无火花、飞弧和击穿现象。4.8.3稳压电源输入端与机壳之间的泄漏电流应不大于0.7mA（峰值）。表5
绝缘电阻，MQ
试验部位
电源输入端与外壳间
电源输出端与外壳间
4.9表面温度
额定电压，V
湿热试验后
试验电压，V
应符合MT209第10章的规定。

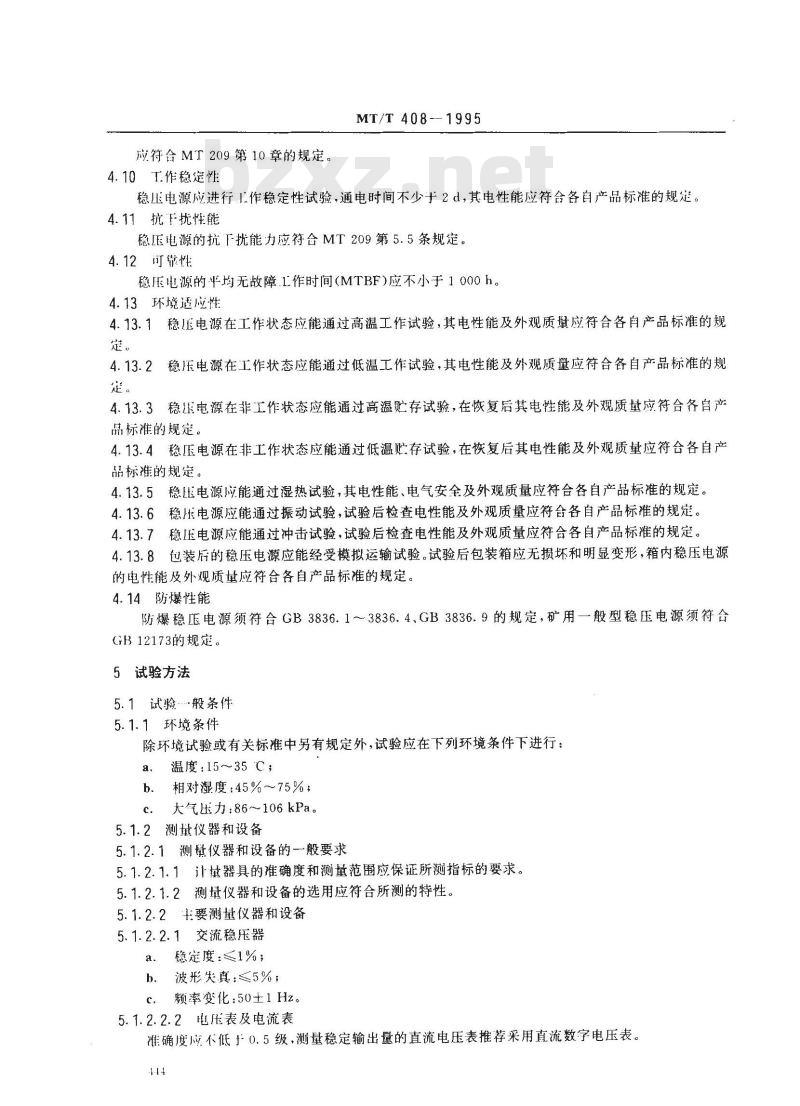

4.10T作稳定性
MT/T 408--1995
稳压电源应进行1作稳定性试验，通电时间不少于2d，其电性能应符合各自产品标准的规定。4.11抗下扰性能
稳压电源的抗下扰能力应符合MT209第5.5条规定。4.12可靠性
稳压电源的平均无故障.1作时间（MTBF)应不小于1000h。4.13环境适应性
4.13.1稳压电源在工作状态应能通过高温工作试验，其电性能及外观质量应符合各自产品标准的规定。
4.13.2稳压电源在工作状态应能通过低温工作试验，其电性能及外观质量应符合各自产品标准的规定。
4.13.3稳压电源在非工作状态应能通过高温贮存试验，在恢复后其电性能及外观质量应符合各自产品标准的规定。
4.13.4稳压电源在非工作状态应能通过低温贮存试验，在恢复后其电性能及外观质量应符合各自产品标准的规定。
4.13.5稳压电源应能通过湿热试验，其电性能、电气安全及外观质量应符合各自产品标准的规定。4.13.6稳压电源应能通过振动试验，试验后检查电性能及外观质量应符合各自产品标准的规定。4.13.7稳[压电源应能通过冲击试验，试验后检查电性能及外观质量应符合各自产品标准的规定。4.13.8包装后的稳压电源应能经受模拟运输试验。试验后包装箱应无损坏和明显变形，箱内稳压电源的电性能及外观质基应符合各自产品标准的规定。4.14防爆性能
防爆稳压电源须符合GB3836.1～3836.4、GB3836.9的规定，矿用一般型稳压电源须符舍GB12173的规定。
5试验方法
5.1试验·般条件
5.1.1环境条件
除环境试验或有关标准中另有规定外，试验应在下列环境条件下进行：温度:15～35C；
b.相对湿度：45%~75%；
c．大气压力：86～106kPa。
5.1.2测量仪器和设备
5.1.2.1测量仪器和设备的一般要求5.1.2.1.1计基器具的准确度和测量范围应保证所测指标的要求。5.1.2.1.2测量仪器和设备的选用应符合所测的特性。5.1.2.2主要测量仪器和设备
5.1.2.2.1交流稳压器
a．稳度：≤1%；
b、波形失真：≤5%；
c．频率变化：50±1Hz。
5.1.2.2.2电压表及电流表
准确度应不低于0.5级，测量稳定输出量的直流电压表推荐采用直流数字电压表。444
5.1.2.2.3模拟负载
MT/T 408--1995
调节此负载，能使稳压电源给出试验所需的负载电流、门限电流、极限电流及短路电流；能使负载电流由额定值阶跃至零值或反之。b.
5.1.2.2.4电压阶跃装翼
能从源电压的最小值至标称值至最大值阶跃变化或反之。5.1.2.2.5调压器
应符合产品标准的要求。
5.1.2.2.6示波器、记忆示波器及视频毫伏表应符合产品标准的要求。
5.1.3预热时间
无特殊要求时，被测稳压电源预热时间规定为30min。5.2基本性能试验方法
5.2.1输出电压偏离值
5.2.1.1试验设备的连接
见图1.图中S为单相开关。
调压器
交流稳压器
5.2.1.2试验步骤
被测穗压电源
直流数字电压表
模拟负款
负载电流为零值，源电压分别调至规定的最小值，标称值和最大值，测量相应的稳定输出电压负载电流为额定值，重复5.2.1.2a条测量；取其稳定输出电压的最大变化量AU。（AU。为稳定输出电压的测量值U。与标称值U之差）；AU的绝对值与U之比即为输出电压偏离值；对于多路输出电源，其他各路输出应与被测一路同时加至零值和额定值负载。5.2.2负载效应
般要求
在对负载效应进行测量时，应保持所有其他影响量的积累效应的量值小于负载效应规定量值的1/10.稳态负载效应应在时间等于5倍负载瞬态效应恢复时间后建立，并在5t.至5t.+10s的时间间隔内测量（见图2）。
负载效应带
MT/T408-1995
负载阶跃
负载效应解态幅度
负毂效应
负载效应瞬
态恢复时间
时间，s
负载安效应
，负载效应安稳时间。
5t+10s
图2负载效应的三种时间
1—负载效应瞬态(t。～t);2.负载效应（5t～5t+10 s)；3--负载安稳效应;负载效应瞬态恢复时间5.2.2.2试验设备的连接
见图1。
5.2.2.3试验步骤
源电压为标称值，测出额定输出电压U。和额定输出电流I。；时间，s
源电压调至规定的最小值，负载电流由额定值阶跃至零值，随着负载电流的阶跃变化，在5t，至5t+10s这一时间间隔中测量出稳定输出电压Uo1,源电压分别调至规定的标称值和最大值，重复5.2.2.3b条试验；c
取其稳定输出电压的最大变化量AU。（AUU。-U。)；△U。的绝对值与U，之比即为负载效应；对丁多路输出电源，其他各路输出应与被测一路同时加至零值和额定值负载。5.2.3源效应
5.2.3.1般要求
在对源效应进行测量时，应保持所有其他影响量的积累效应的量值小于源效应规定量值的1/10，源效应在时间等于5倍源瞬态效应恢复时间后建立，并在5t.至5t+10s的时间间隔内测量。5.2.3.2试验设备的连接
见图3。
交流稳服器
5.2.3.3试验步骤
电压阶跃装置
MT/T 408—1995
被测稳K电源
负载电流为额定值，源电压为标称值，测出稳定输出电压U。；直流数字电压表
模拟负载
负载电流为琴值，源电压从规定的最小值至标称值到最大值进行阶跃变化或反之，随着源电压的阶跃变化，分别在5t.至5t.十10s这一时间间隔中测量出稳定输出电压Uo；c.
负载电流为额定值.重复5.2.3.3h条试验；取其稳定输出电压的最大变化量AU（△U。=U。-U）；AU。的绝对值与U。之比即为源效应；对于多路输出电源，其他各路输出应与被测一路同时加至零值和额定值负载。5.2.4周期与随机偏移(PARD)
5. 2. 4.1
一般要求
周期与随机偏移的测量频率范围为20Hz～10 MHz。5.2.4.2试验条件
必须使用单一接地点，以避免构成回路和确保任何导线中不存在地电流，因为它可以形成PARD测量回路的--部分；
b，对于采用差分式输入测试系统，应注意不要超过共模电压以及共模信号引入的误差，应增加测试设备抑制比，考虑到所有影响量的组合的绝对值，应使其不超过PARD指标的1/10。5.2.4.3试验设备的连接
见图4。
调压器
交流稳器
被测稳压电激
视频熹伏表
示波器
模拟负载
5.2.4.4试验步骤
源电压调至规定的殿小值，输出电压为额定值，负载电流为额定值和零值时分别测量PARD；a.
MT/T 408—1995
源电压调至规定的最大值，重复5.2.4.4a条试验；取所测值中的最大值；
对于多路输出电源，其他各路应与被测-路同时加额定值和零值负载。5.2.5过冲幅度和瞬态恢复时间
5.2.5.1试验条件
输出电压为额定值；
各影响基每次的阶跃变化应在小于0.1倍恢复时间间隔内完成。5.2.5.2源瞬态效应的过冲幅度和瞬态恢复时间试验设备的连接
5.2.5.2.1
见图5。
调压器
交流稳压器
5.2.5.2.2试验步骤
电压阶跃装臀
被测稳压电源
记忆示波器
模拟负裁
a，源电压从规定的最小值至标称值至最大值至标称值至最小值进行阶跃变化，分别测出稳定输出电压的过冲幅度和瞬态恢复时间；b．测量时应注意阶跃变化，源电压不应出现上冲和下冲造成超出额定源电压的极限；c.
当使用机械式阶跃装置时，要反复多次测量，找出输出电压的最大过冲幅度和瞬态恢复时间。5.2.5.3负载瞬态效应的过冲幅度和瞬态恢复时间5.2.5.3.1试验设备的连接
见图6。
交流稳压器
调压器
被测稳压电源
记忆示波器
模拟负载
5.2.5.3.2试验步骤
源电压为标称值，负载电流由额定值阶跃至零值或反之，测出稳定输出电压的过冲幅度和瞬态a.
恢复时间；
源电压调至规定的最小值和最大值.分别重复5.2.5.3.2a条试验；可通过重复阶跃过程提高测量的准确性，取其最大值。MT/T408—1995
5.2.5.4开机和关机的过冲幅度和瞬态恢复时间5.2.5.4.1试验设备的连接
见图6。
5.2.5.4.2试验步骤
a。源电压从零伏分别阶跃至规定的最小值、标称值、最大值及从规定的最大值、标称值、最小值分别阶跃至零伏，测量开机和关机稳定输出电压的过冲幅度和开机时稳定输出电压到达规定预热带所需要的时间及关机时稳定输出电压降到规定值的时间；b．多次重复5.2.5.4.2a.，找出其中最大峰值作为过冲幅度（有条件时应在源零点、正顶峰、负顶峰时开关机）。
5.2.6过压保护
在直流稳压电源输出端制造过电压，超过最大极限电压时检查过压保护能否迅速动作，试验应连续进行5次。
5.2.7过流保护
5.2.7.1试验条件
a。源电压按规定的最大值进行测量；b。输出电压为额定值；
c．对于多路输出电源，其他各路的输出电压和负载电流均应为额定值。5.2.7.2试验设备的连接
见图7。
交流压器
5.2.7.3试验方法
调压器
被测稳压电源
直流数字电压表
模拟负载
a。调节图7中的模拟负载，使负载电流由小逐步变大到超过额定值，当稳压电源的稳定输出电压第次降到超出规定公差带时，此时流过电流表A的电流即为过流保护的门限电流；b，继续调节模拟负载，使负载电流增大，电流表A的最大电流示值即为过流保护的最大极限值，并将该值保持1 s;
使稳压电源的输出端短路，此时流过电流表A的电流即为过流保护的短路电流值。在短路2hc.
后，检查稳压电源是否完好。短路故障消除后，检查电源是否按预定方式复位。5.2.8备用电源功能
5.2.8.1试验条件
源电压按规定的最小值和最大值分别进行测量；a.
输出电压为额定值，负载电流为额定值；备用电池已充电完毕；
对严多路输出电源，其他各路的输出电压和负载电流均应为额定值，5.2.8.2试验设备的连接
见图8。
交流稳器
5.2.8.3试验步骤
调压器
MT/T408-1995
被测稳压电源
宗波器
a。断开交流电源，测量备用电池投入所需的时间即为转换时间；直流数字电压表
模拟负载
b．从备用电池投入起开始计时，直至稳压电源的稳定输出电压第一次降到超出公差带或规定值，即为工作时间；
c，使备用电池继续放电，当输出电压降至规楚的放电最低电压时，输出应为岑；接通交流电源，电池组两端稳定后的电压即为最高充电电压。d.
5.2.9充电功能
5.2.9.1充电截止电压
5.2.9.1.1试验设备的连接
试验设备的连接见图9。wwW.bzxz.Net
被测稳压电源
直流稳压器
5.2.9.1.2试验步骤
调节直流稳压器，使输出电压逐步升高，当接于监视充电电压的电压表V，的指示为零时，接于直流稳压器的电压表V，所指示的电压即为充电截止电压。5.2.9.2充电电流
5.2.9.2.1试验设备的连接
试验设备的连接见图10。
交流稳服器
5.2.9.2.2试验步骤
调压器
MT/T 408--1995
被测稳压电源
电池组
源电压为标称值，图10中接于充电回路的电池组为产品标准规定的放电终止电压值，然后使a.
电池组的电压逐步升高到接近产品标推规定的充电截止电压值，在电流表中测得充电电流；b．源电压调至规定的最小值和最大值，分别重复6.2.9.2.2a条试验；c．对多路输出电源，其他各路输出电压和负载电流应为额定值。5.3选择性能试验方法
5.3.1漂移
按SJ2811.2第2.4条规定进行测量。5.3.2输出阻抗
按SJ2811.2第2.5条规定进行测基。5.3.3温度系数
按SJ2811.2第2.6条规定进行测量。5.3.4效率
按SJ2811.2第4.3条规定进行测量，5.4结构、零部件、元器件检查
按MT210第5章的有关规定进行。对与防爆性能有关的零部件、元器件及其结构按GB3836.1~3836.4、GB3836.9的有关规定进行检查。5.5外观质检查
按MT210第5章的有关规定进行。5.6外壳防护性能试验
按GB4942、2第5章、第6章与第7章的有关规定进行。5.7绝缘电阻测量
按MT210第7章的规定进行测量。5.8工频耐压试验
按MT210第8章的规定进行。
5.9泄漏电流测量
5.9.1试验设备连接
试验设备连接见图11。其中电流表标称内阻为2kQ（若需要串联电阻，则也包括在内）。451
