【机械行业标准(JB)】 茶树修剪机 技术条件

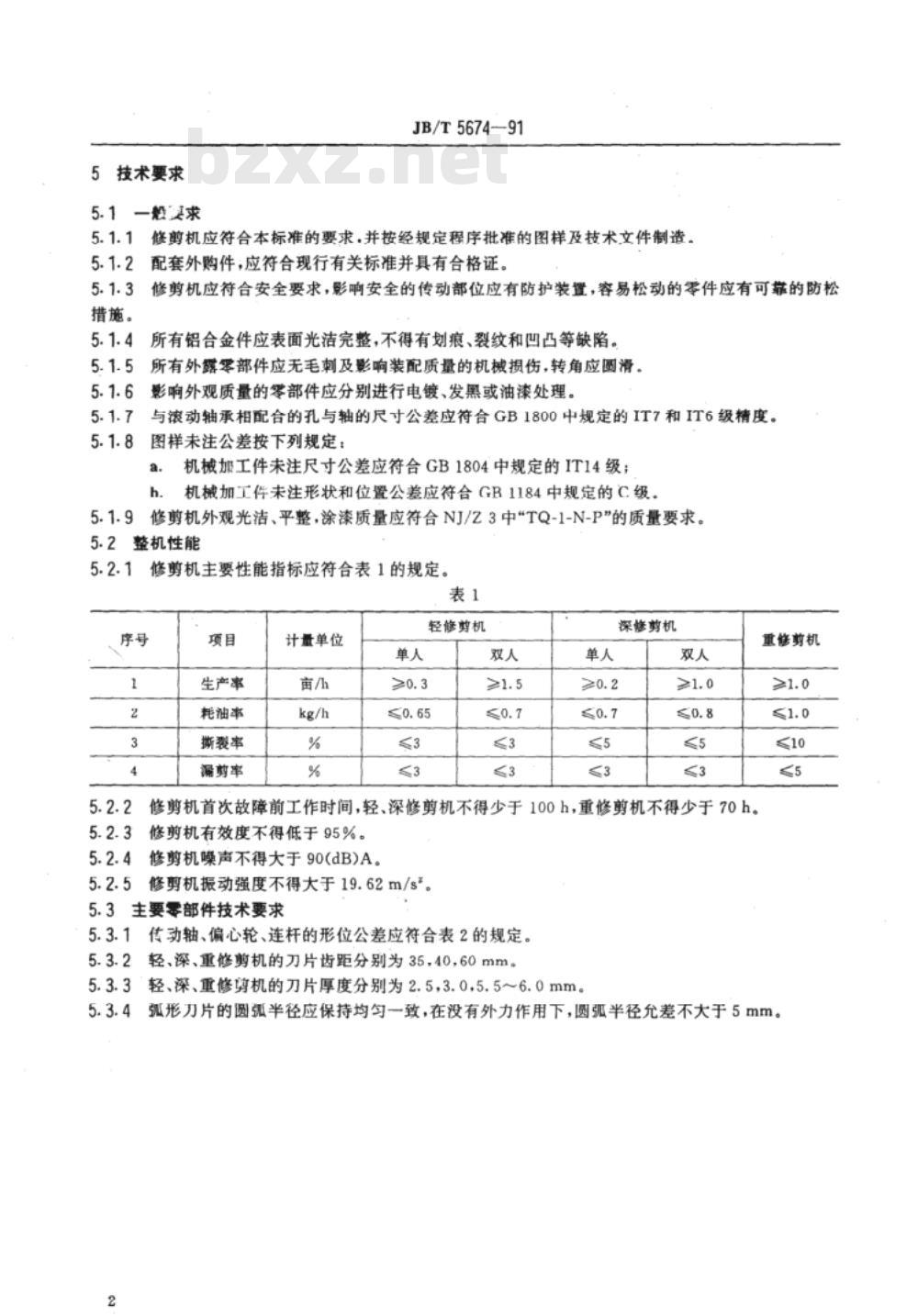

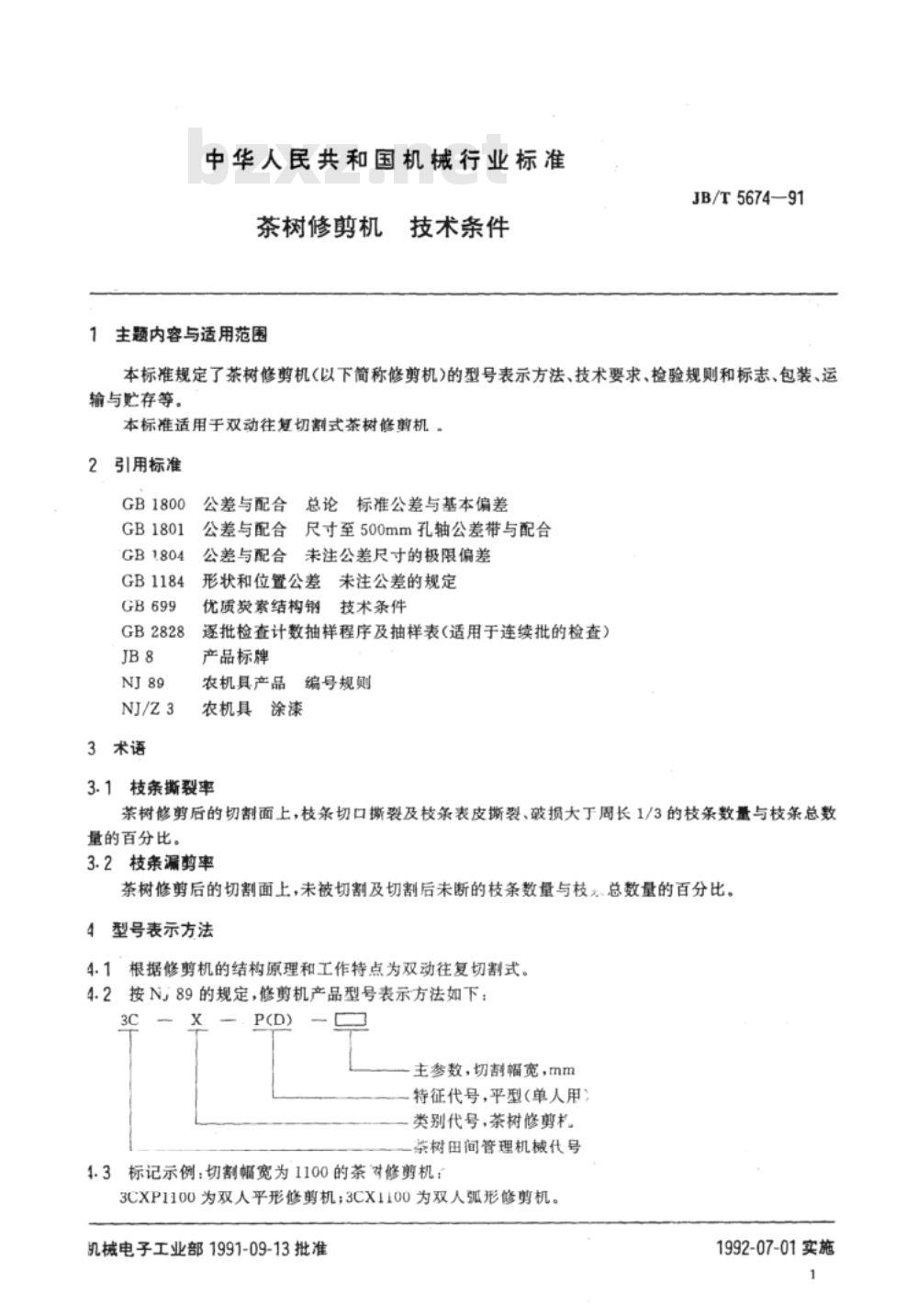

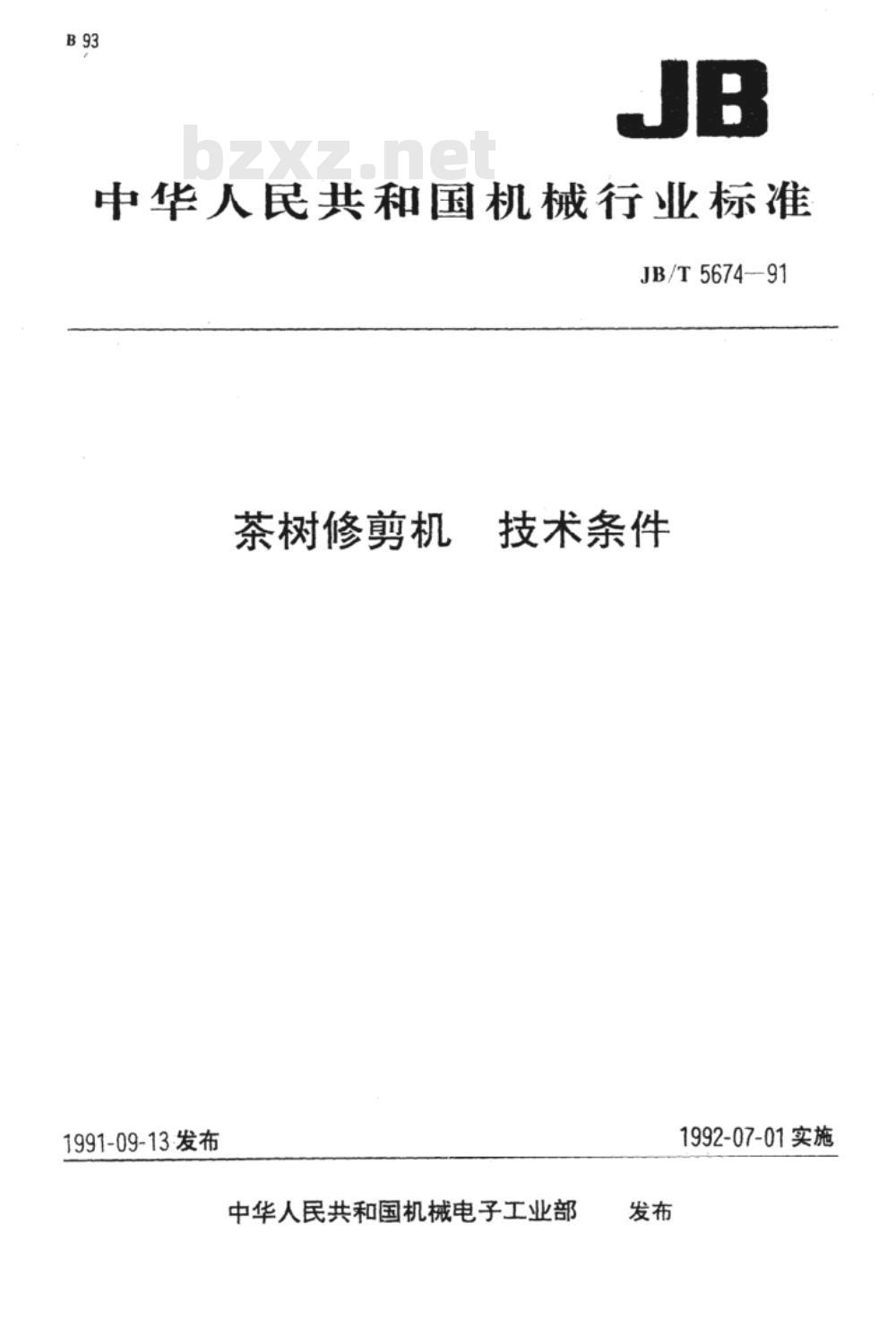

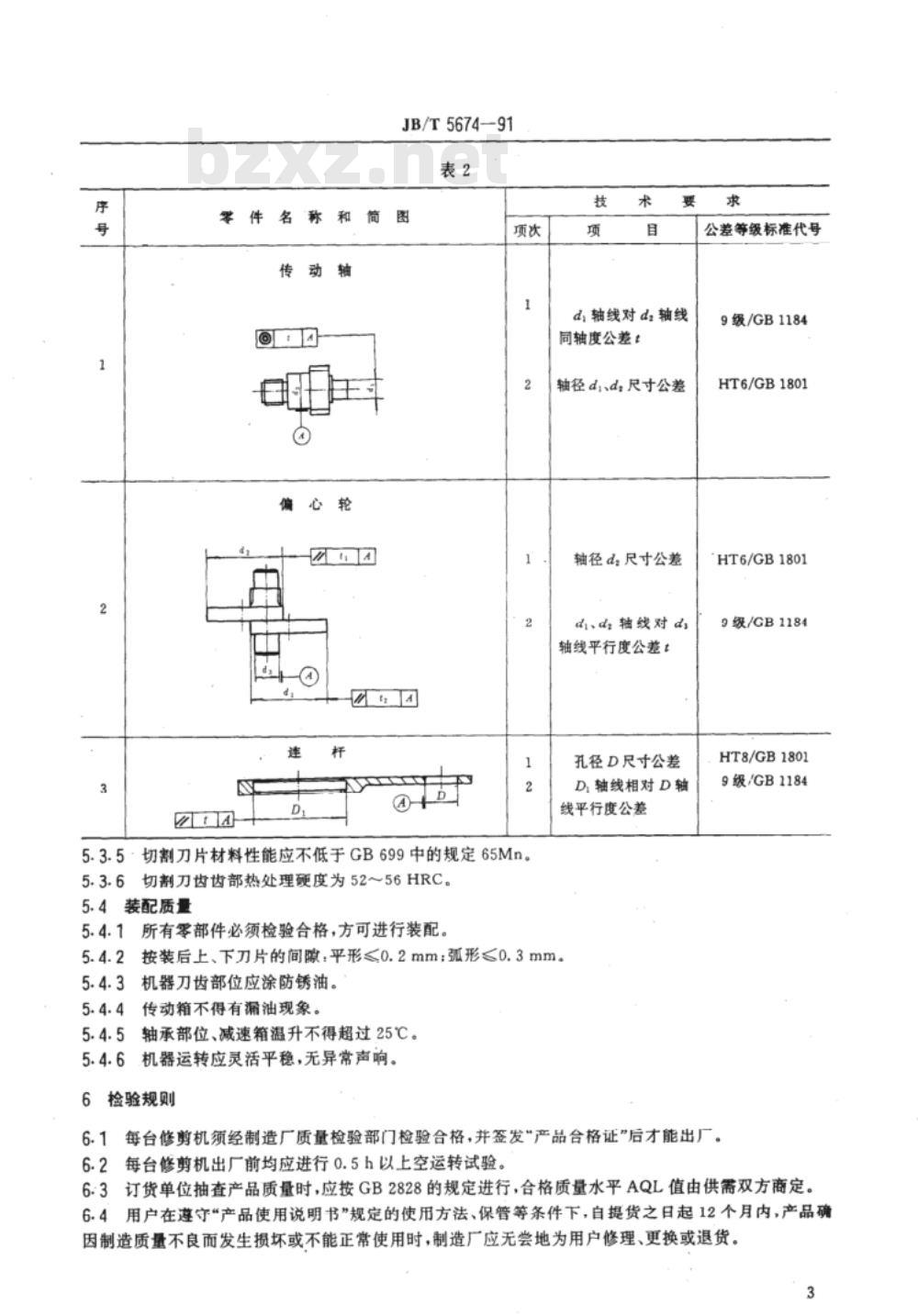

中华人民共和国机械行业标准 JB/T5674-91 茶树修剪机 技术条件 1991-09-13发布，1992-07-01实施。本标准规定了茶树修剪机（以下简称修剪机）的型号表示方法、技术要求、检验规则、标志、包装、运输与贮存等。适用于双动往复切割式茶树修剪机。 **1 主题内容与适用范围** 本标准适用于双动往复切割式茶树修剪机。 **2 引用标准** 本标准引用了以下文件： GB1800，GB1801，GB1804，GB1184，GB699，GB2828，JB8，NJ89，NJ/Z3。 **3 术语** 3.1 枝条撕裂率：茶树修剪后的切割面上，枝条切口撕裂及枝条表皮撕裂、破损大于周长1/3的枝条数量与枝条总数量的百分比。 3.2 枝条漏剪率：茶树修剪后的切割面上，未被切割及切割后未断的枝条数量与枝条总数量的百分比。 **4 型号表示方法** 4.1 修剪机的结构原理和工作特点为双动往复切割式。 4.2 按照NJ89的规定，修剪机产品型号表示方法如下：3C x P(D)，其中C代表主参数，P代表特征代号，D代表类别代号。 标记示例：切割幅宽为1100的茶树修剪机：3CXP1100为双人平型修剪机，3CX1100为双人弧形修剪机。 **5 技术要求** 5.1 一般要求： - 修剪机应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。 - 配套外购件，应符合现行有关标准并具有合格证。 - 修剪机应符合安全要求，影响安全的传动部位应有防护装置，容易松动的零件应有可靠的防松措施。 - 所有铝合金件应表面光洁完整，不得有划痕、裂纹和凹凸等缺陷。 5.2 整机性能：修剪机主要性能指标应符合表1的规定。 - 轻修剪机（单人）：生产率≥0.3亩/h，耗油率≤0.65kg/h，撕裂率≤3%，漏剪率≤3%。 - 双人：生产率≥1.5亩/h，耗油率≤0.7kg/h，撕裂率≤3%，漏剪率≤3%。 - 深修剪机（单人）：生产率≥0.2亩/h，耗油率≤0.7kg/h，撕裂率≤5%，漏剪率≤3%。 5.3 主要零部件技术要求： - 传动轴、偏心轮、连杆的形位公差应符合表2的规定。 - 轻、深、重修剪机的刀片齿距分别为35mm、40mm、60mm；刀片厚度分别为2.5mm、3.0mm、5.5-6.0mm。 - 切割刀片材料性能应不低于GB699中的规定65Mn，刀齿硬度应为52～56HRC。 5.4 装配质量： - 所有零部件必须检验合格，方可进行装配。所有轴线对准要求严格，轴径尺寸公差要符合规定。 **6 结论** 本标准为茶树修剪机提供了完整的技术要求和质量标准，确保产品的性能、质量和安全性。
