【机械行业标准(JB)】 谷物联合收割机转速监视仪

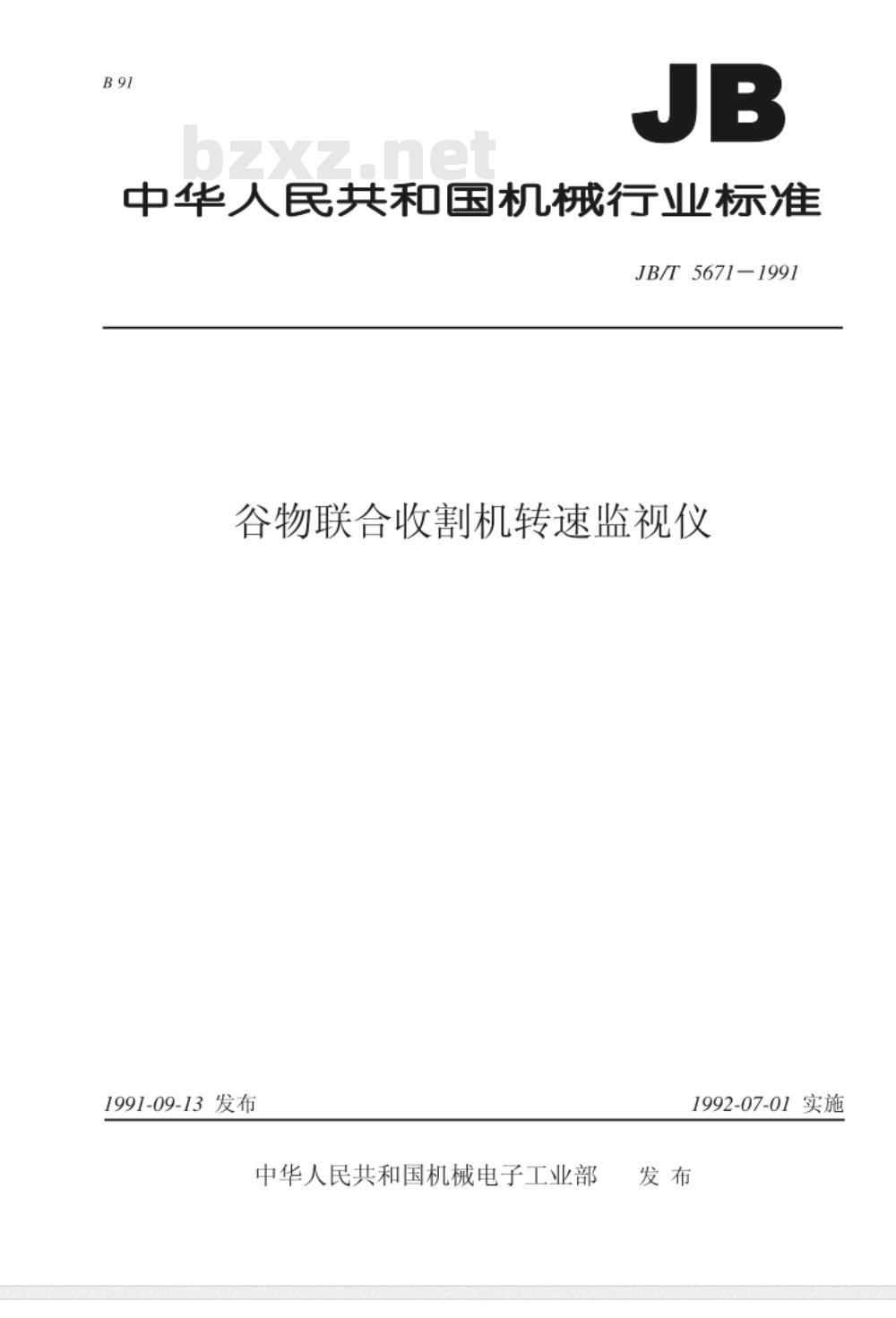

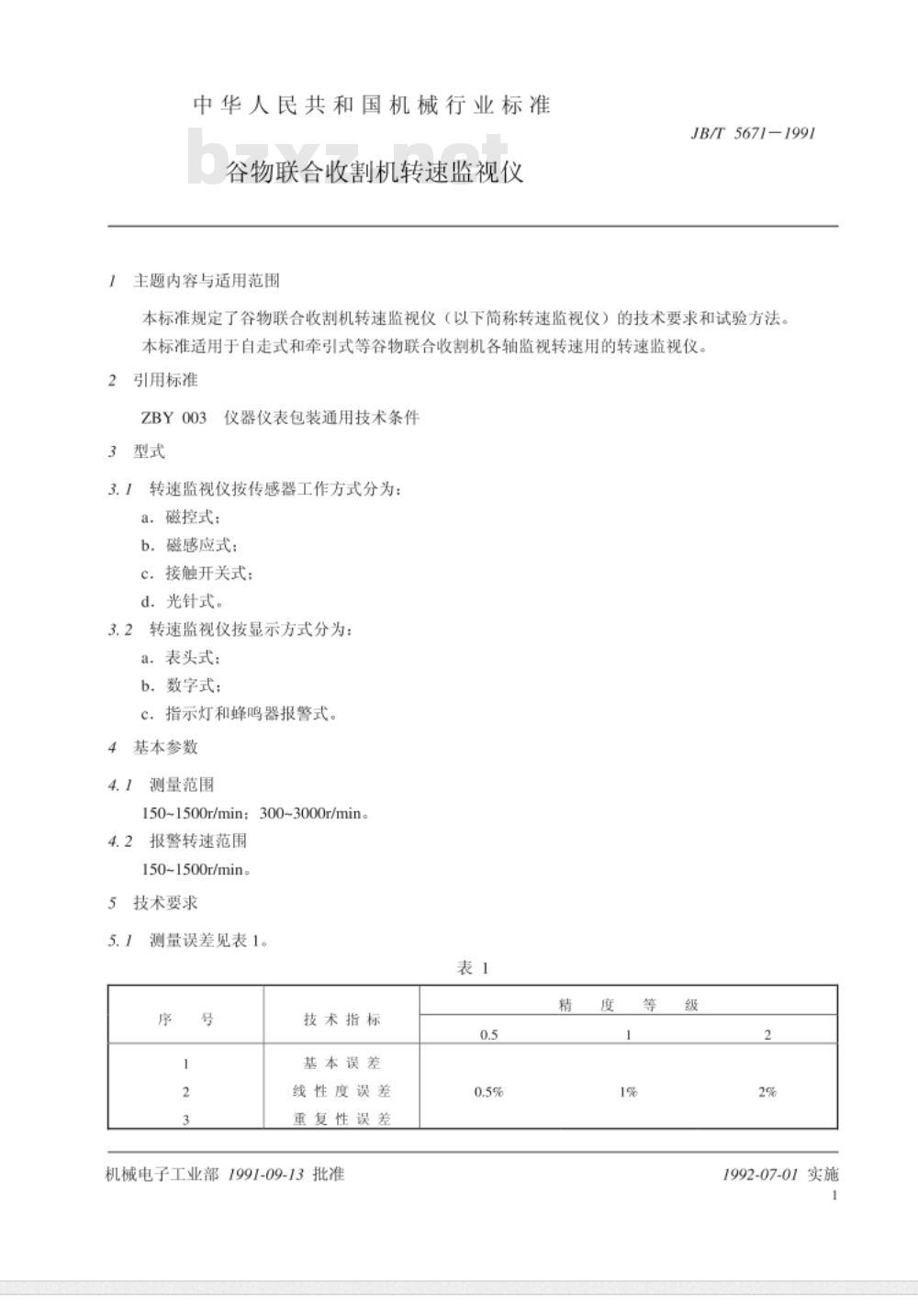

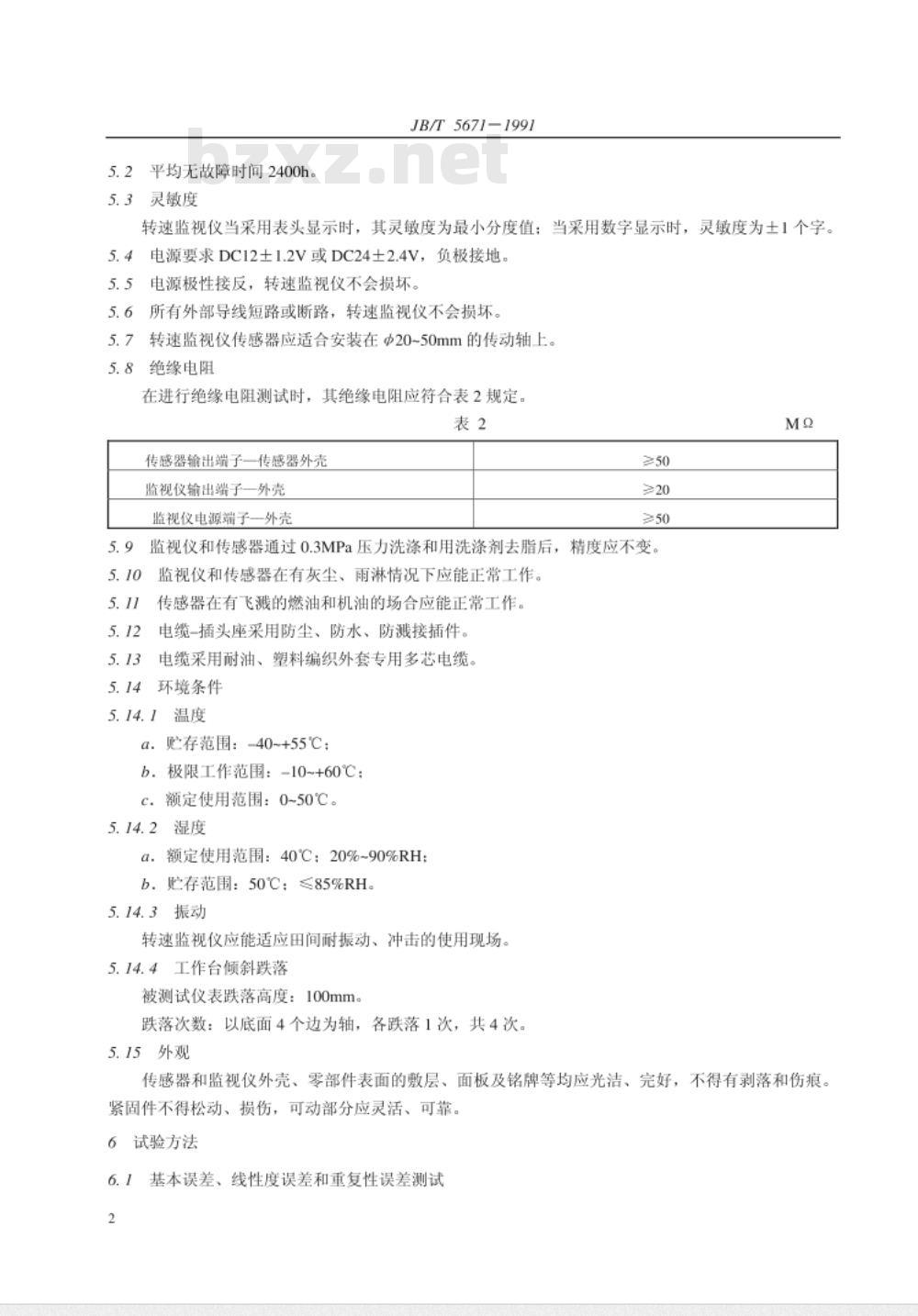

中华人民共和国机械行业标准 JB/T 5671-1991 谷物联合收割机转速监视仪 1991-09-13发布 1992-07-01实施 中华人民共和国机械电子工业部批准 本标准规定了谷物联合收割机转速监视仪（以下简称转速监视仪）的技术要求和试验方法。本标准适用于自走式和牵引式等谷物联合收割机各轴监视转速用的转速监视仪。 2 引用标准 - 仪器仪表包装通用技术条件 ZBY003 3 型式 3.1 转速监视仪按传感器工作方式分为： - 磁控式 - 磁感应式 - 接触开关式 - 光针式 3.2 转速监视仪按显示方式分为： - 表头式 - 数字式 - 指示灯和蜂鸣器报警式 4 基本参数 4.1 测量范围：150~1500r/min；300~3000r/min。 4.2 报警转速范围：150~1500r/min。 5 技术要求 5.1 测量误差见表1： | 序号 | 技术指标 | 基本误差 | 线性度误差 | 重复性误差 | |------|--------------|----------|------------|------------| | 1 | 精度 | 0.5% | 0.5% | - | | 2 | 等级 | 2 | 2% | - | 5.2 平均无故障时间：2400小时。 5.3 灵敏度： - 表头显示时，灵敏度为最小分度值； - 数字显示时，灵敏度为±1个字。 5.4 电源要求：DC12±1.2V或DC24±2.4V，负极接地。 5.5 电源极性接反时，转速监视仪不会损坏。 5.6 所有外部导线短路或断路时，转速监视仪不会损坏。 5.7 转速监视仪传感器应适合安装在Φ20~50mm的传动轴上。 5.8 绝缘电阻：在进行绝缘电阻测试时，传感器输出端子与外壳、监视仪输出端子与外壳、监视仪电源端子与外壳的绝缘电阻应符合表2规定。 | 传感器输出端子 - 传感器外壳 | ≥50 MΩ | |----------------------------|--------| | 监视仪输出端子 - 外壳 | >20 MΩ | | 监视仪电源端子 - 外壳 | >50 MΩ | 5.9 监视仪和传感器在洗涤和去脂后，精度应不变。 5.10 监视仪和传感器应能在灰尘、雨淋等环境下正常工作。 5.11 传感器应能在有飞溅的燃油和机油环境下正常工作。 5.12 电缆-插头座应采用防尘、防水、防溅接插件。 5.13 电缆应采用耐油、塑料编织外套专用多芯电缆。 5.14 环境条件： - 温度： - 贮存范围：-40~+55℃ - 极限工作范围：-10~+60℃ - 额定使用范围：0~50℃ - 湿度： - 额定使用范围：20%~90%RH - 贮存范围：≤85%RH - 振动：转速监视仪应能适应田间耐振动、冲击的使用环境。 5.15 外观要求：传感器和监视仪外壳、零部件表面的敷层、面板及铭牌应光洁、完好，不得有剥落和伤痕，紧固件不得松动、损伤，所有可动部分应灵活、可靠。 6 试验方法 6.1 基本误差、线性度误差和重复性误差测试： 6.1.1 基本误差：按1/5量程为一个测试点，测量3个循环，基本误差按公式（1）计算： a = (n - n₀) × 100% / n₀ 其中：n为测试点转速，n₀为标称转速。 6.1.2 线性度误差：与基本误差同时测量，线性度误差按公式（2）计算： aₓ = (f - n₀) × 100% / n₀ 其中：f为同一测试点上的3次测量的算术平均值，n₀为标称转速。 6.1.3 重复性误差：重复性误差与基本误差同时测量，由同一行程的同一测试点3次测量的实际转速得出相互间的最大差值△f，再按公式（3）计算。 6.2 灵敏度测试：在转速试验台上进行，当转速调到最小分度值时，监视仪应有显示。 6.3 监视仪对供电电源适应能力测试：试验电压按5.4条要求进行，应在5~10秒内，由10.8V逐渐增加到13.2V，监视仪能正常工作。 6.4 绝缘电阻测试：使用DC500V的兆欧表在15~35℃、相对湿度不大于75%的条件下进行测定。 6.5 砂石试验：监视仪电源置于断开位置，放入砂尘箱内。 6.5.1 试验箱内空气能环流，使砂尘处于悬浮状态。 6.5.2 砂尘成分：砂70%，白垩15%，高岭土15%。
