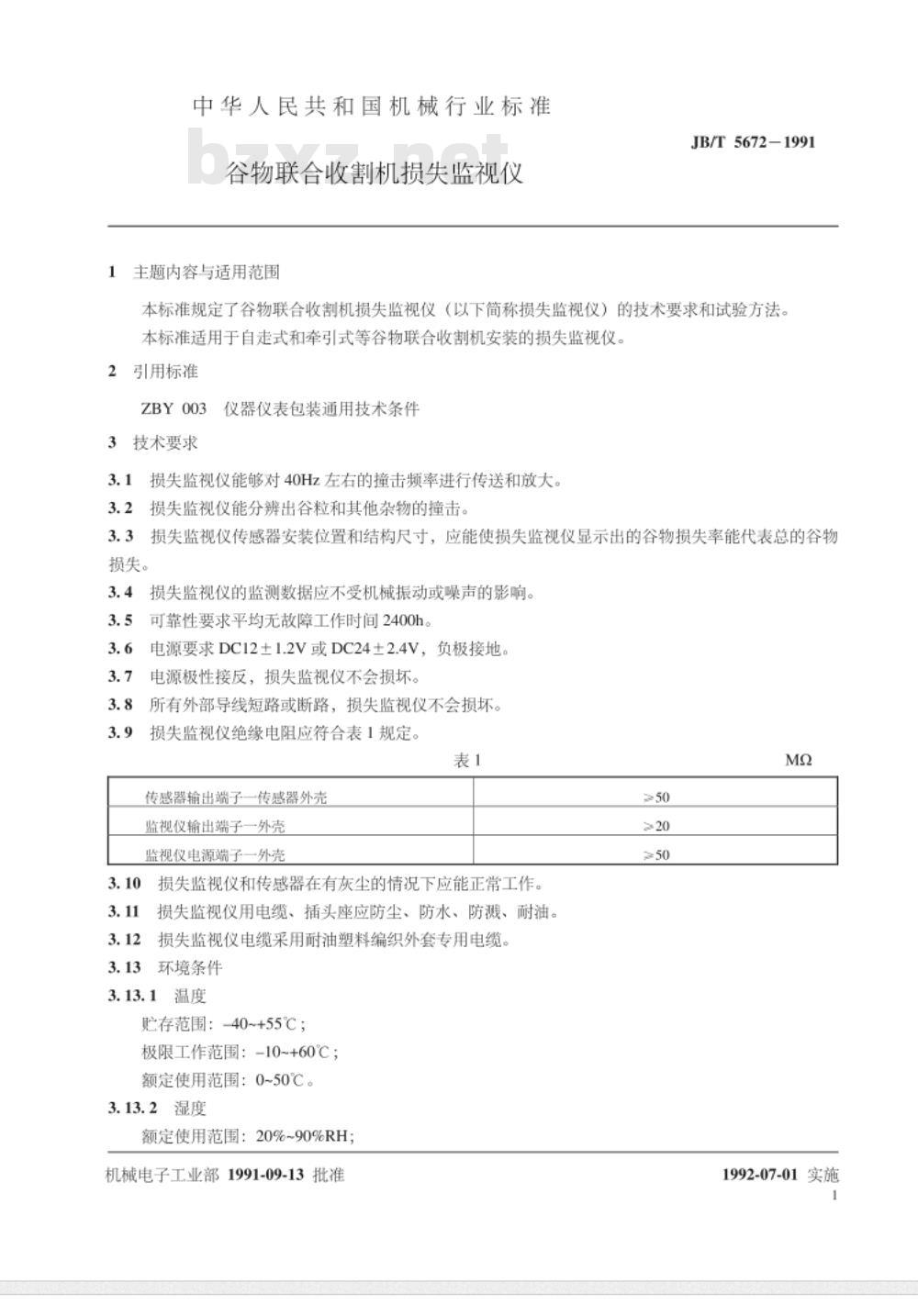

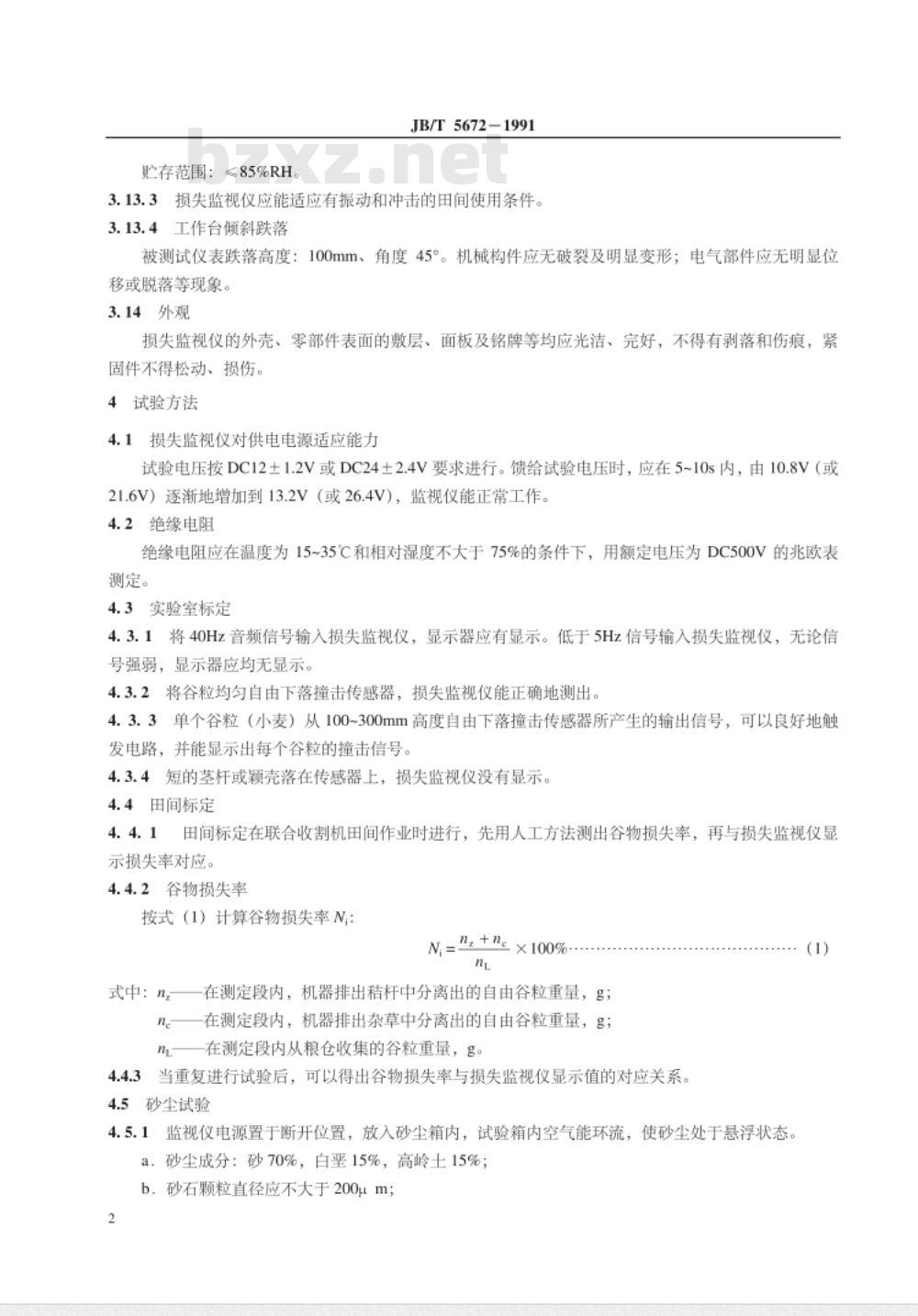

中华人民共和国机械行业标准 JB/T 5672-1991 谷物联合收割机损失监视仪 1991-09-13发布 1992-07-01实施 中华人民共和国机械电子工业部批准 本标准规定了谷物联合收割机损失监视仪（以下简称损失监视仪）的技术要求和试验方法。本标准适用于自走式和牵引式等谷物联合收割机安装的损失监视仪。 2 引用标准 - 仪器仪表包装通用技术条件 ZBY003 3 技术要求 3.1 损失监视仪能够对40Hz左右的撞击频率进行传送和放大。 3.2 损失监视仪能分辨出谷粒和其他杂物的撞击。 3.3 损失监视仪传感器安装位置和结构尺寸，应能使损失监视仪显示出的谷物损失率能代表总的谷物损失。 3.4 损失监视仪的监测数据应不受机械振动或噪声的影响，可靠性要求平均无故障工作时间为2400小时。 3.5 电源要求：DC12±1.2V或DC24±2.4V，负极接地。 3.6 电源极性接反时，损失监视仪不会损坏。 3.7 所有外部导线短路或断路时，损失监视仪不会损坏。 3.8 损失监视仪绝缘电阻应符合表1规定： | 传感器输出端子 - 传感器外壳 | ≥50 MΩ | |----------------------------|--------| | 监视仪输出端子 - 外壳 | >20 MΩ | | 监视仪电源端子 - 外壳 | >50 MΩ | 3.9 损失监视仪和传感器应能在灰尘环境下正常工作。 3.10 损失监视仪用电缆、插头座应防尘、防水、防溅、耐油，电缆应采用耐油塑料编织外套专用电缆。 3.11 环境条件： - 温度： - 贮存范围：-40~+55℃ - 极限工作范围：-10~+60℃ - 额定使用范围：0~50℃ - 湿度： - 额定使用范围：20%~90%RH - 贮存范围：≤85%RH - 振动：损失监视仪应能适应有振动和冲击的田间使用环境。 3.12 工作台倾斜跌落试验：被测试仪表跌落高度为100mm，跌落角度为45°，机械构件应无破裂及明显变形，电气部件应无明显位移或脱落等现象。 3.13 外观要求：损失监视仪的外壳、零部件表面的敷层、面板及铭牌等应光洁、完好，不得有剥落和伤痕，紧固件不得松动、损伤。 4 试验方法 4.1 损失监视仪对供电电源适应能力测试：试验电压按DC12±1.2V或DC24±2.4V要求进行。馈给试验电压时，应在5~10秒内，由10.8V（或21.6V）逐渐增加到13.2V（或26.4V），监视仪能正常工作。 4.2 绝缘电阻测试：绝缘电阻应在温度为15~35℃和相对湿度不大于75%的条件下，用额定电压为DC500V的兆欧表测定。 4.3 实验室标定： - 将40Hz音频信号输入损失监视仪，显示器应有显示。低于5Hz信号输入时，损失监视仪应无显示。 - 将谷粒均匀自由下落撞击传感器，损失监视仪应能正确测出。 - 单个谷粒（小麦）从100~300mm高度自由下落撞击传感器，所产生的输出信号应能触发电路，并显示出每个谷粒的撞击信号。 - 短的茎杆或颖壳落在传感器上时，损失监视仪不应显示。 4.4 田间标定：田间作业时，通过人工方法测量谷物损失率，并与损失监视仪显示值进行对比。 4.5 砂尘试验： - 监视仪电源置于断开位置，放入砂尘箱内，试验箱内空气能环流，使砂尘处于悬浮状态。 - 砂尘成分：砂70%，白垩15%，高岭土15%； - 砂石颗粒直径不大于200μm； - 砂石量：为试验箱有效容积的0.1%； - 箱内温度：40±2℃； - 试验时间：2小时。 4.6 环境温度试验：将仪器放入恒温箱内接通电源，箱内温度调到50℃（或低温箱0℃）保温4小时，检测监视仪工作状态。 4.7 潮湿试验：仪器电源置断开位置，放入潮湿箱内，先将箱内温度调至40℃，保持1小时以达到热平衡，然后输入水气，在1小时内使温度达到40℃、相对湿度90%，在48小时试验时间内，箱内保持该条件。
