【机械行业标准(JB)】 田间生产查定综合测试仪

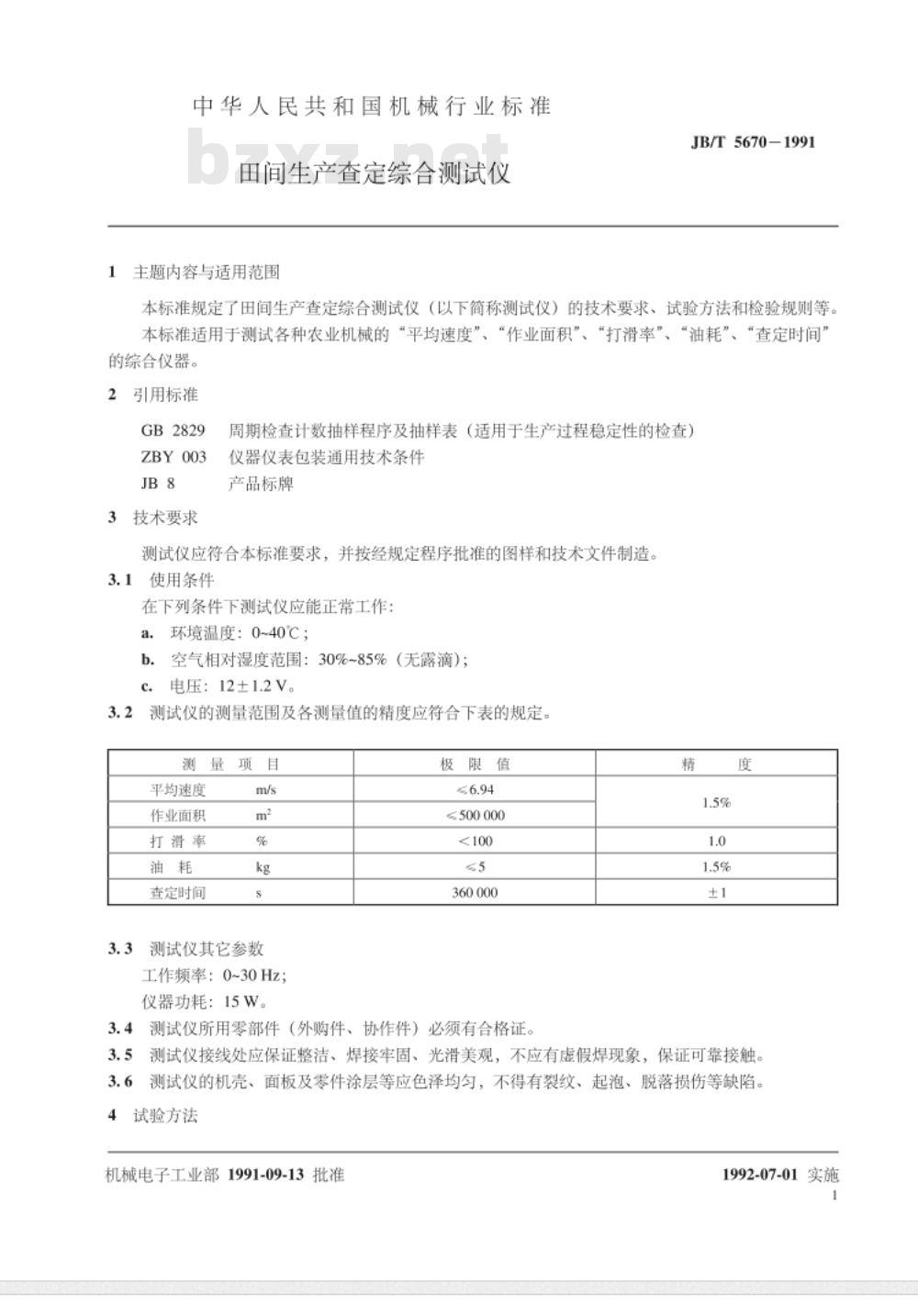

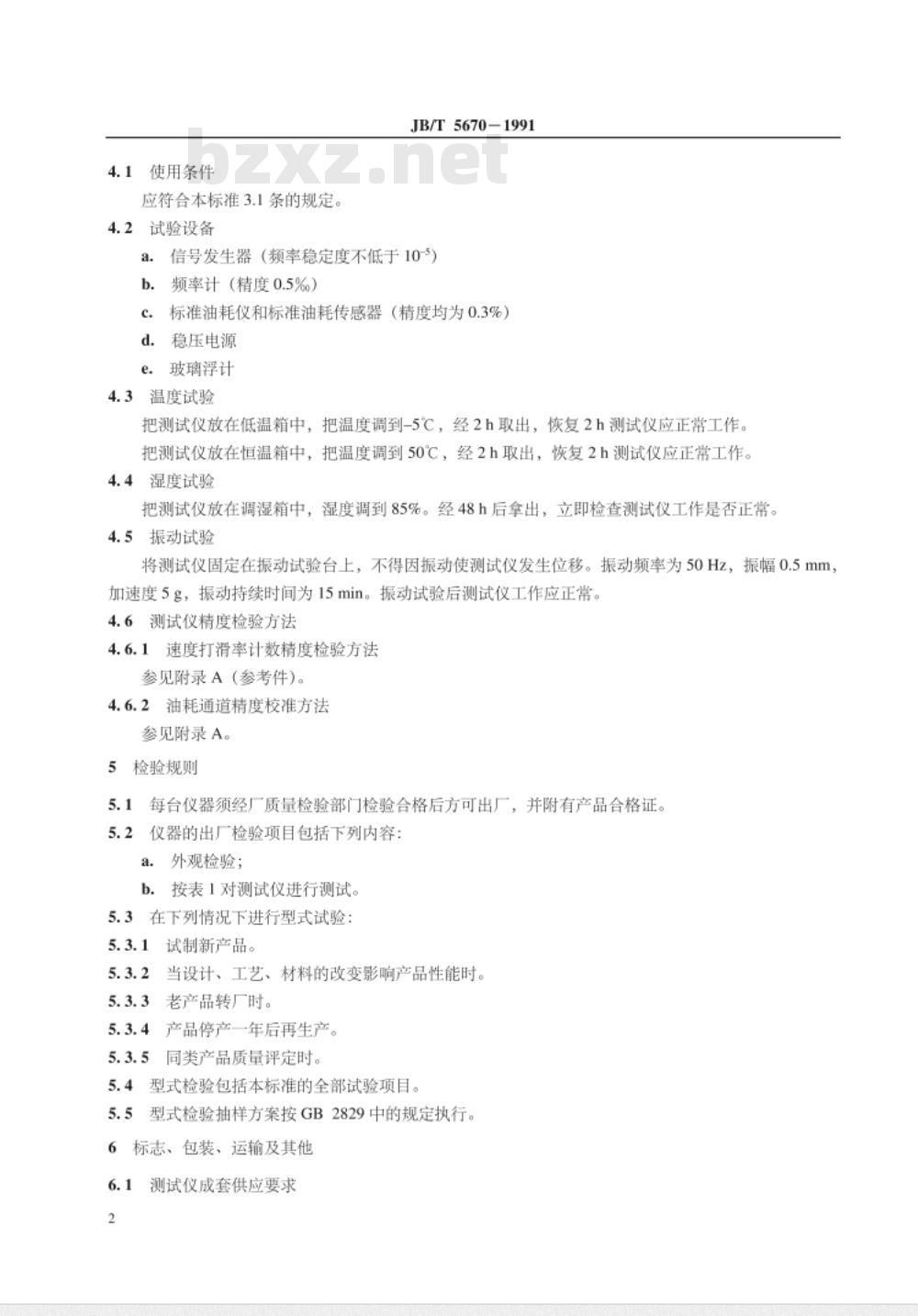

中华人民共和国机械行业标准 JB/T 5670-1991 田间生产查定综合测试仪 1991-09-13发布 1992-07-01实施 中华人民共和国机械电子工业部批准 本标准规定了田间生产查定综合测试仪（以下简称测试仪）的技术要求、试验方法和检验规则等内容。测试仪适用于测量各种农业机械的‘平均速度’、‘作业面积’、‘打滑率’、‘油耗’、‘查定时间’等综合数据。 1 主题内容与适用范围 本标准适用于测试各种农业机械的综合仪器，主要用于测量机械的‘平均速度’、‘作业面积’、‘打滑率’、‘油耗’、‘查定时间’等参数。 2 引用标准 - GB2829 周期检查计数抽样程序及抽样表 - ZBY003 仪器仪表包装通用技术条件 - JB8 产品标牌 3 技术要求 测试仪应符合本标准要求，并按经规定程序批准的图样和技术文件制造。 3.1 使用条件 在下列条件下，测试仪应能正常工作： - 环境温度：0~40℃ - 空气相对湿度：30%~85%（无露滴） - 电压：12±1.2V 3.2 测量范围及精度 测试仪的测量范围及各测量值的精度应符合下表的规定： - 平均速度：≤6.94 m/s - 作业面积：≤500000 m2 - 打滑率：<100% - 油耗：65 kg - 查定时间：360,000 s 3.3 测试仪其它参数 - 工作频率：0~30Hz - 仪器功耗：15W 3.4 零部件要求 测试仪所用零部件（外购件、协作件）必须有合格证。 3.5 电气连接要求 测试仪接线处应保证整洁、焊接牢固、光滑美观，不应有虚假焊现象，保证可靠接触。 3.6 外观要求 测试仪的机壳、面板及零件涂层应色泽均匀，不得有裂纹、起泡、脱落等缺陷。 4 试验方法 4.1 使用条件 应符合本标准第3.1条的规定。 4.2 试验设备 - 信号发生器（频率稳定度不低于10-5） - 频率计（精度0.5%） - 标准油耗仪和油耗传感器（精度均为0.3%） - 稳压电源 - 玻璃浮计 4.3 温度试验 将测试仪放在低温箱中，将温度调到-5℃，经过2小时取出，恢复2小时后测试仪应正常工作。将测试仪放在恒温箱中，将温度调到50℃，经过2小时取出，恢复2小时后测试仪应正常工作。 4.4 湿度试验 将测试仪放在调湿箱中，湿度调到85%。经48小时后拿出，检查测试仪是否正常工作。 4.5 振动试验 将测试仪固定在振动试验台上，不得因振动使测试仪发生位移。振动频率为50Hz，振幅0.5mm，加速度5g，振动持续时间15分钟。振动试验后测试仪应正常工作。 4.6 精度检验方法 4.6.1 速度打滑率计数精度检验方法参见附录A。 4.6.2 油耗通道精度校准方法参见附录A。 5 检验规则 5.1 每台仪器须经厂质量检验部门检验合格后方可出厂，并附有产品合格证。 5.2 检验项目包括外观检验、性能测试等。 5.3 型式试验 - 试制新产品时进行型式试验。 - 当设计、工艺、材料的改变影响产品性能时，进行型式试验。 - 产品停产一年后再生产时，进行型式试验。 5.4 型式检验抽样方案按GB2829的规定执行。 6 标志、包装、运输及其他 6.1 成套供应要求 - 测试仪一台 - 光电转数传感器两个 - 五轮测速传感器一个 - 油耗传感器一个 6.2 标牌要求 每台仪器的标牌应符合JB8的规定，标牌上应有制造厂名称、注册商标、产品名称和型号、出厂编号、生产日期等信息。 6.3 随同仪器附带的技术文件 - 产品合格证 - 装箱单 - 使用说明书 6.4 包装要求 仪器及附件的包装应符合ZBY003中的规定。 附录A 精度检验方法（参考件） A1 速度打滑率计数精度校准方法 在1~100Hz范围内，用两台信号发生器产生幅度为5V的矩形脉冲模拟五轮和左、右驱动轮的传感器输出。用频率计监视频率，测试仪测出的结果与频率计输出的误差应小于0.95%。 A2 油耗通道精度校准方法 参照图A2进行油耗通道的校准。
