【通信行业标准(YD)】 900/1800MHz TDMA数字蜂窝移动通信网移动台(第二阶段)人机接口

YD/T910.1—1997

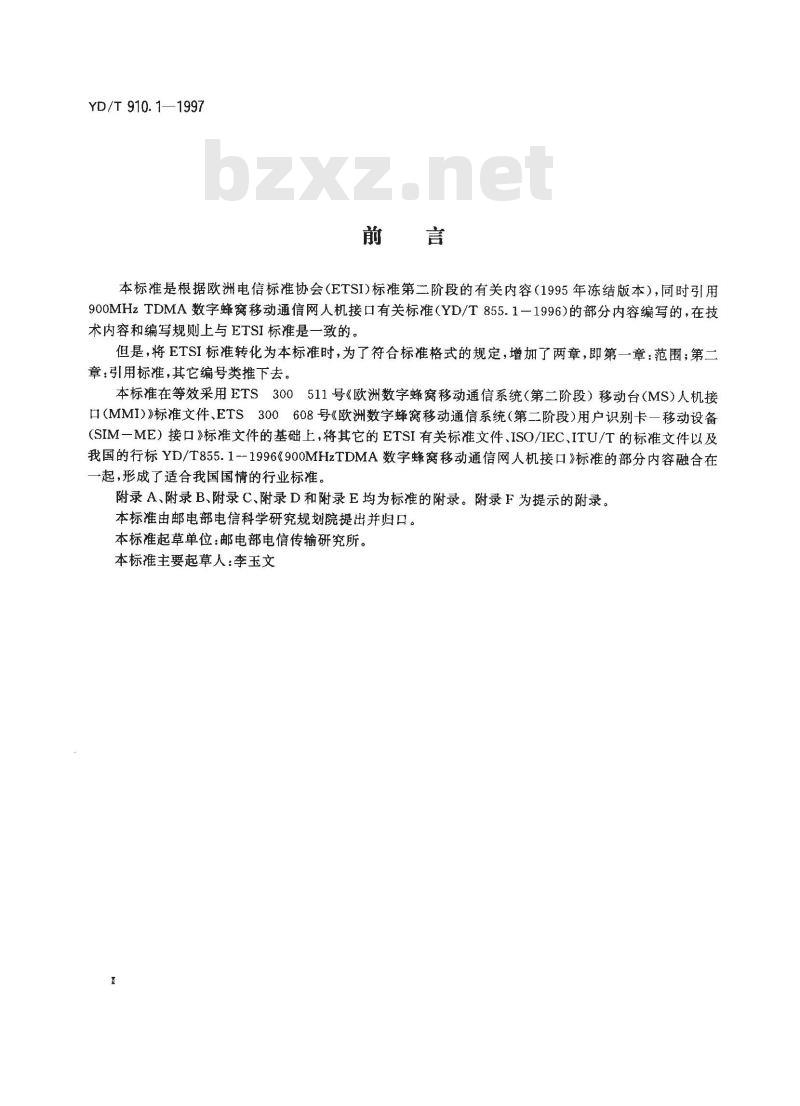

本标准是根据欧洲电信标准协会（ETSI)标准第二阶段的有关内容（1995年冻结版本），同时引用900MHzTDMA数字蜂窝移动通信网人机接口有关标准（YD/T855.1一1996)的部分内容编写的，在技术内容和编写规则上与ETSI 标准是一致的。但是，将ETSI标准转化为本标准时，为了符合标准格式的规定，增加了两章，即第一章：范围；第二章：引用标准，其它编号类推下去。本标准在等效采用ETS300511号《欧洲数字蜂窝移动通信系统（第二阶段）移动台（MS）人机接口（MMI)》标准文件、ETS300608号《欧洲数字蜂窝移动通信系统（第二阶段）用户识别卡一移动设备(SIM一ME）接口》标准文件的基础上，将其它的ETSI有关标准文件、ISO/IEC、ITU/T的标准文件以及我国的行标YD/T855.1-1996《900MHzTDMA数字蜂窝移动通信网人机接口》标准的部分内容融合在起，形成了适合我国国情的行业标准。附录 A、附录B、附录C、附录D和附录E均为标准的附录。附录 F为提示的附录。本标准由邮电部电信科学研究规划院提出并归口。本标准起草单位：邮电部电信传输研究所。本标准主要起草人：李玉文

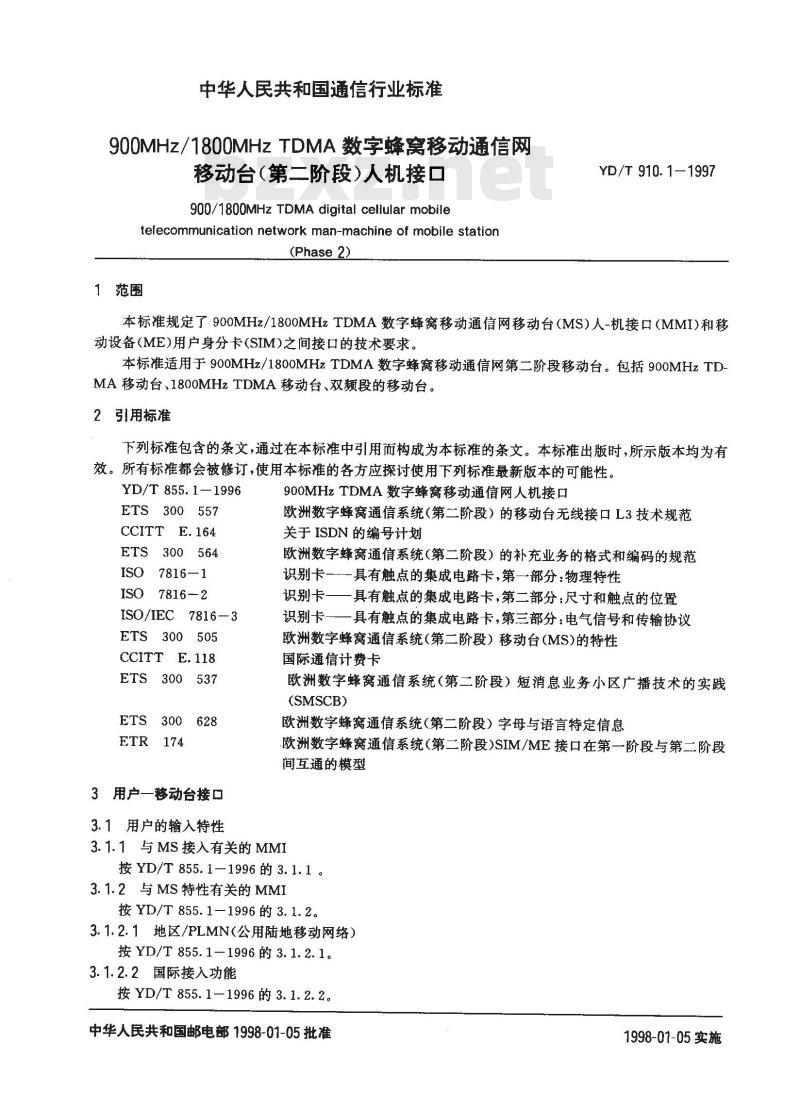

中华人民共和国通信行业标准
900MHZ/1800MHzTDMA数字蜂窝移动通信网移动台（第二阶段）人机接口
900/1800MHz TDMA digital cellular mobiletelecommunication network man-machine of mobile station(Phase 2)
1范围
YD/T 910. 1-1997
本标准规定了900MHz/1800MHzTDMA数字蜂窝移动通信网移动台（MS）人-机接口（MMI)和移动设备（ME)用户身分卡(SIM)之间接口的技术要求。本标准适用于900MHz/1800MHzTDMA数字蜂窝移动通信网第二阶段移动台。包括900MHzTDMA移动台、1800MHzTDMA移动台、双频段的移动台。2引用标准
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。YD/T 855.1-1996
ETS 300 557
CCITT E.164
ETS 300 564
ISO 7816—1
ISO78162
ISO/IEC7816-3
ETS 300 505
CCITT E.118
ETS 300 537
ETS300628
ETR174
3 用户一移动台接口
3.1用户的输入特性
900MHzTDMA数字蜂窝移动通信网人机接口欧洲数字蜂窝通信系统（第二阶段）的移动台无线接口L3技术规范关于 ISDN 的编号计划
欧洲数字蜂窝通信系统（第二阶段）的补充业务的格式和编码的规范识别卡-具有触点的集成电路卡，第一部分：物理特性具有触点的集成电路卡，第二部分：尺寸和触点的位置识别卡一
识别卡一具有触点的集成电路卡，第三部分：电气信号和传输协议欧洲数字蜂窝通信系统（第二阶段）移动台（MS)的特性国际通信计费卡
欧洲数字蜂窝通信系统（第二阶段）短消息业务小区广播技术的实践(SMSCB)
欧洲数字蜂窝通信系统（第二阶段）字母与语言特定信息欧洲数字蜂窝通信系统（第二阶段）SIM/ME接口在第一阶段与第二阶段间互通的模型
3.1.1与 MS接入有关的 MMI
按YD/T 855.1—1996 的 3.1.1 。3. 1.2与 MS特性有关的 MMI
按YD/T855.1—1996的3.1.2。
3.1.2.1地区/PLMN（公用陆地移动网络）按YD/T855.1-1996的3.1.2.1。
3.1.2.2国际接入功能
按YD/T 855.1—1996的 3.1.2.2。中华人民共和国邮电部1998-01-05批准1998-01-05实施

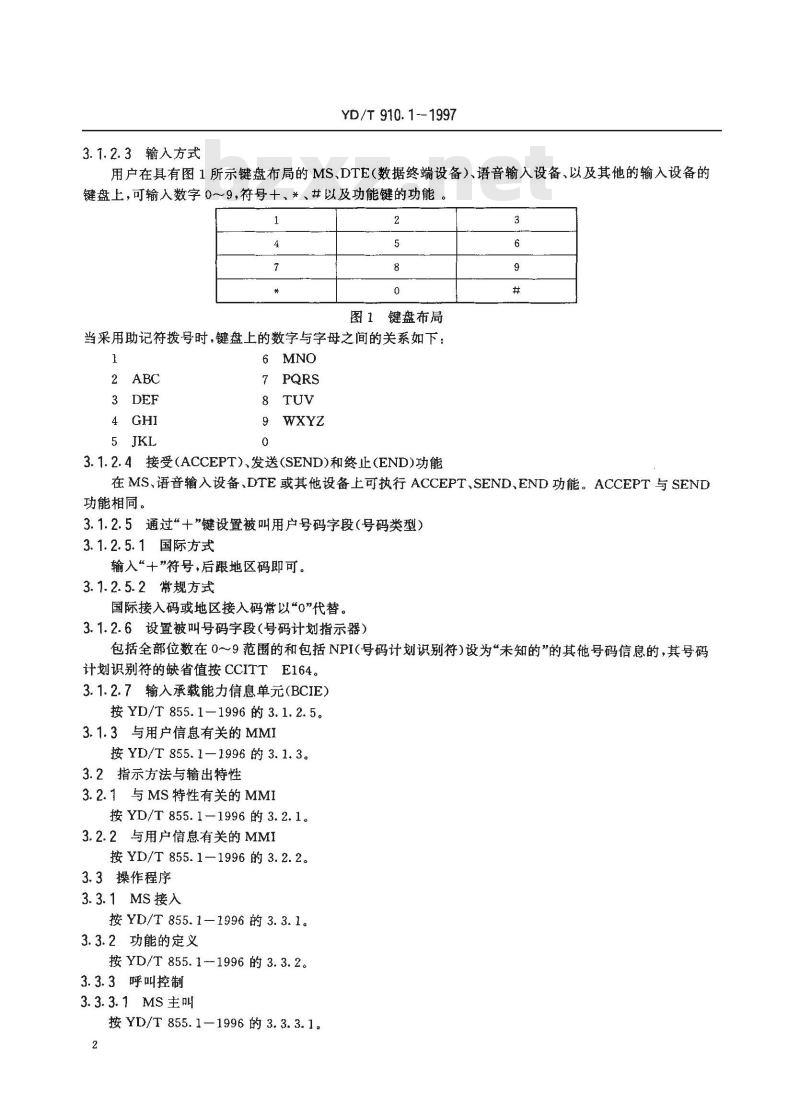

3.1.2.3输入方式
YD/T 910. 1- 1997免费标准下载网bzxz
用户在具有图1所示键盘布局的MS、DTE（数据终端设备）、语音输入设备、以及其他的输入设备的键盘上，可输入数字0～9，符号十、*、#以及功能键的功能。1
图1键盘布局
当采用助记符拨号时，键盘上的数字与字母之间的关系如下：1
５JKL
3.1.2.4接受（ACCEPT)、发送(SEND)和终止(END)功能3
在MS、语音输入设备、DTE或其他设备上可执行ACCEPT、SEND、END功能。ACCEPT与SEND功能相同。
3.1.2.5通过“十键设置被叫用户号码字段（号码类型）3.1.2.5.1国际方式
输入“十”符号，后跟地区码即可。3.1.2.5.2常规方式
国际接入码或地区接人码常以\0”代替。3.1.2.6设置被叫号码字段（号码计划指示器）包括全部位数在0～9范圈的和包括NPI（号码计划识别符）设为\未知的”的其他号码信息的，其号码计划识别符的缺省值按CCITTE164。3.1.2.7输入承载能力信息单元(BCIE）按YD/T855.1-1996的3.1.2.5。
3.1.3与用户信息有关的MMI
按YD/T855.1—1996的3.1.3。
3.2指示方法与输出特性
3.2.1与MS特性有关的MMI
按YD/T 855.1—1996的3.2.1。
3.2.2与用户信息有关的MMI
按YD/T855.1—1996的3.2.2。
3.3操作程序
3.3.1MS接入
按YD/T855.1—1996的3.3.1。
3.3.2功能的定义
按YD/T855.1--1996的3.3.2。
3.3.3呼叫控制
3.3.3.1MS主叫
按YD/T 855.1—1996的3.3.3.1。2

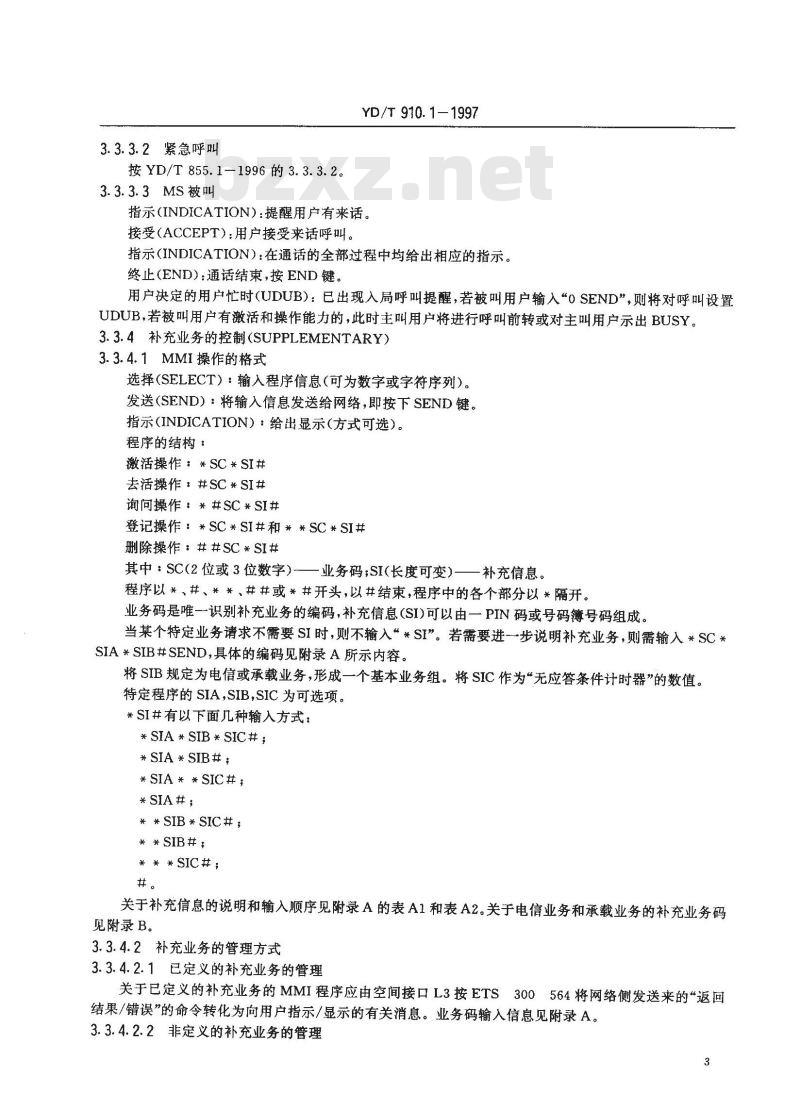

3.3.3.2紧急呼叫
按YD/T 855.1—1996的3.3.3.2。3. 3. 3. 3 MS被叫
YD/T 910. 1-1997
指示(INDICATION）：提醒用户有来话。接受（ACCEPT）：用户接受来话呼叫。指示（INDICATION）：在通话的全部过程中均给出相应的指示。终止（END）：通话结束，按END键。用户决定的用户忙时（UDUB）：已出现入局呼叫提醒，若被叫用户输入“O SEND”，则将对呼叫设置UDUB,若被叫用户有激活和操作能力的，此时主叫用户将进行呼叫前转或对主叫用户示出BUSY。3.3.4补充业务的控制（SUPPLEMENTARY）3.3.4.1MMI操作的格式
选择（SELECT）：输入程序信息（可为数字或字符序列）。发送（SEND）：将输入信息发送给网络，即按下SEND键。指示（INDICATION）：给出显示（方式可选）。程序的结构：
激活操作：*SC*SI#
去活操作：#SC*SI#
询问操作：*#SC*SI#
登记操作：*SC*SI#和**SC*SI#
删除操作：# #SC*SI#
其中：SC(2位或3位数字）—业务码;SI(长度可变）—一补充信息。
程序以*、#、**、##或＊#开头，以#结束,程序中的各个部分以*隔开。业务码是唯一识别补充业务的编码，补充信息（SI)可以由一PIN码或号码簿号码组成。当某个特定业务请求不需要SI时，则不输入“*SI”。若需要进一步说明补充业务，则需输入*SC*SIA*SIB#SEND,具体的编码见附录A所示内容。将SIB规定为电信或承载业务，形成一个基本业务组。将SIC作为“无应答条件计时器”的数值。特定程序的SIA,SIB,SIC为可选项。*SI#有以下面几种输入方式：
* SIA * SIB * SIC#;
*SIA * SIB#:
* SIA* * SIC#;
*SIA#；
**SIB*SIC#;
**SIB#;
** * SIC#;
关于补充信息的说明和输入顺序见附录A的表A1和表A2。关于电信业务和承载业务的补充业务码见附录B。
3.3.4.2补充业务的管理方式
3.3.4.2.1已定义的补充业务的管理关于已定义的补充业务的MMI程序应由空间接口L3按ETS300564将网络侧发送来的“返回结果/错误”的命令转化为向用户指示/显示的有关消息。业务码输入信息见附录A。3.3.4.2.2非定义的补充业务的管理3
YD/T 910. 1—1997

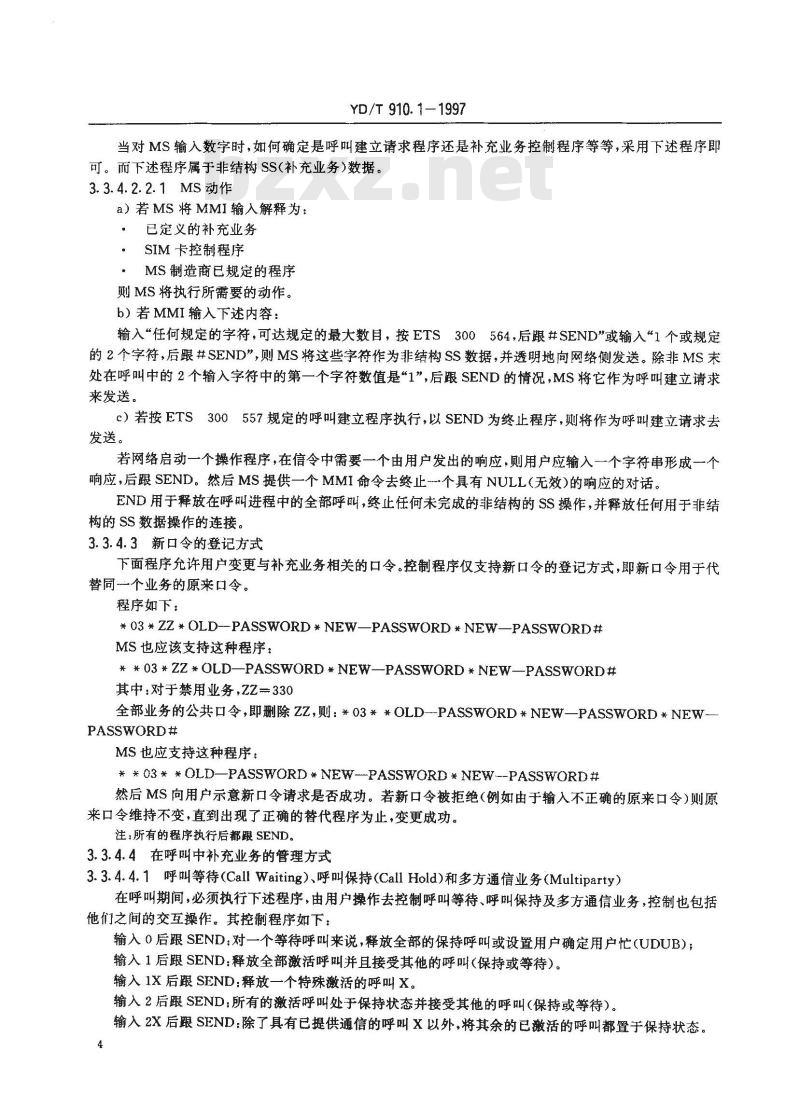

当对MS输入数字时，如何确定是呼叫建立请求程序还是补充业务控制程序等等，采用下述程序即可。而下述程序属于非结构SS（补充业务）数据。3.3.4.2.2.1MS动作
a）若MS将MMI输入解释为：
·已定义的补充业务
：SIM卡控制程序
·MS制造商已规定的程序
则MS将执行所需要的动作。
b）若MMI输入下述内容：
输入“任何规定的字符，可达规定的最大数目，按ETS300564，后跟#SEND\或输入“1个或规定的2个字符，后跟#SEND，则MS将这些字符作为非结构SS数据，并透明地向网络侧发送。除非MS末处在呼叫中的2个输入字符中的第一个字符数值是“1”,后跟SEND的情况，MS将它作为呼叫建立请求来发送。
c）若按ETS300557规定的呼叫建立程序执行，以SEND为终止程序，则将作为呼叫建立请求去发送。
若网络启动一个操作程序,在信令中需要一个由用户发出的响应，则用户应输入一个字符串形成一个响应，后跟SEND。然后MS提供一个MMI命令去终止一个具有NULL（无效）的响应的对话。END用于释放在呼叫进程中的全部呼叫，终止任何未完成的非结构的SS操作，并释放任何用于非结构的 SS数据操作的连接。
3.3.4.3新口令的登记方式
下面程序允许用户变更与补充业务相关的口令。控制程序仅支持新口令的登记方式，即新口令用于代替同一个业务的原来口令。
程序如下：
*03*ZZ*OLD-PASSWORD*NEW-PASSWORD*NEW-PASSWORD#MS也应该支持这种程序：
**03*ZZ*OLD—PASSWORD*NEW—PASSWORD*NEW-PASSWORD#其中：对于禁用业务，ZZ330
全部业务的公共口令，即删除ZZ,则：*03**OLDPASSWORD*NEW—PASSWORD*NEW-PASSWORD#
MS也应支持这种程序：
* * 03 * *OLD-PASSWORD * NEW---PASSWORD *NEW--PASSWORD#然后MS向用户示意新口令请求是否成功。若新口令被拒绝（例如由于输入不正确的原来口令）则原来口令维持不变，直到出现了正确的替代程序为止，变更成功。注，所有的程序执行后都跟SEND。3.3.4.4在呼叫中补充业务的管理方式3.3.4.4.1呼叫等待（CallWaiting）、呼叫保持（CallHold)和多方通信业务（Multiparty）在呼叫期间，必须执行下述程序，由用户操作去控制呼叫等待、呼叫保持及多方通信业务，控制也包括他们之间的交互操作。其控制程序如下：输入0后跟SEND：对一个等待呼叫来说，释放全部的保持呼叫或设置用户确定用户忙（UDUB）；输入1后跟SEND：释放全部激活呼叫并且接受其他的呼叫（保持或等待）。输入1X后跟SEND：释放一个特殊激活的呼叫X。输入2后跟SEND：所有的激活呼叫处于保持状态并接受其他的呼叫（保持或等待）。输入2X后跟SEND：除了具有已提供通信的呼叫X以外，将其余的已激活的呼叫都置于保持状态。4
YD/T 910.1-1997
输入3后跟SEND：将一个保持呼叫附加在会话上去。输入“电话簿号码”后跟SEND：全部激活呼叫处在保持状态，并对电话簿号码建立一个新的呼叫号输入END：释放用户的全部呼叫(除了等待呼叫之外）。“X”是由被服务的用户建立或接受呼叫(激活，保持或等待)的结果给出的呼叫号码编号(从1开始)。呼叫保持它们的号码直到他们释放为止。新的呼叫将取最低的可利用的号码。其中，现有的保持和等待呼叫，在冲突的情况下，上述程序适合于等待呼叫（即不保持呼叫）3.3.4.4.2呼叫等待
在一个呼叫期间，已向被叫用户提供了一种业务，而第二次呼叫偿试又到来之时，则被叫用户将收到“呼叫等待”的指示。
为了清除当前呼叫并接受等待呼叫，在超时周期内输入1后跟SEND即可.另外一种实现方式是释放当前活的呼叫，然后，呼叫等待指示变成了“alert”通知信号，此后，该呼叫可以在超时周期内做为般的呼叫而被接受。
为了保持当前呼叫并接受一个等待呼叫，在超时周期内输入2后跟SEND即可。若对等待呼叫不作处理，则不用采取动作。
对等待呼叫，要设置UDUB，则在超时周期内输入O后跟SEND即可。3.3.4.4.3呼叫保持
在呼叫期间，要保持当前呼叫并发起另一个呼叫，可以输入第二个电话号码后跟SEND即可。当采用呼叫保持或采用呼叫等待程序时，不管是否已实现第二次呼叫，只要在输入2后跟SEND，就可以在两个呼叫状态上转换，
若没有等待呼叫存在，则在输入0后跟SEND就可以清除被保持的呼叫。为了清除一个激活的呼叫并返回到被保持的呼叫，则输入1后跟SEND。这仅是没有等待呼叫存在时可行的情况。
3.3.4.4.4多方通信
对多方会话来说，已建立的两个呼叫必须有一个呼叫处于激活状态，另一个处于保持状态输入3后跟SEND。
为了增加其他远程用户，相同程序是适用的，所建立的其他呼叫无论是这些呼叫或是已处在现有多方呼叫的保持状态的呼叫，当输入3后跟SEND之后，将导致所有用户都集合在一个扩大的多方呼叫之中。为了选择只与一方进行单独通话的状态，将其余的多方置于保持状态，输入2X后跟SEND即可。其中×为希望与之单独通话的一方。为了返回到多方上去，把上述的激活呼叫置于保持状态，输入2后跟SEND即可。
为了释放一个特定的用户，输入1X后跟 SEND即可,其中X同上规定。若移动用户输入END,则包括多方在内的所有的呼叫都被释放。3.3.4.4.5特别情况
若已提供的呼叫保持和呼叫等待业务都被激活，那么用户可能在具有一次激活和一一次保持时有第3次尝试。在这种情况下，要清除激活的呼叫和接受呼叫等待（不影响呼叫保持）输入1后跟SEND即可（若输入2后跟SEND，则呼叫状态不受影响）。另外，在激活呼叫中的任一个用户都可释放呼叫。呼叫保持将维持保持。然后在超时周期中输入2后跟SEND可接受等待的呼叫，也可以输入1后跟SEND接受等待的呼叫。
另一种可能，就是被叫用户可以输入END，释放激活呼叫和保持呼叫，然后呼叫等待指示变为“alert”,而且上面的正在等待呼叫可以作为在超时周期中成为一个正常的呼叫被接受。3.3.5SIM卡接口
3.3.5.1PIN和PIN2的输入
YD/T 910.1~-1997
MS 开机之后，再插入ID1SIM卡或反之，或在Plug一inSIM 卡(插入式)情况下，MS开机。之后MS向用户展示一个指示，要求输入PIN码。PIN码无效的情况除外。若用户具有PIN2，则再向用户展示一个指示，要求输入PIN2若用户输入PIN和PIN2之后，均得不到结果显示，可以键入#功能键对PIN和PIN2进行检查。3. 3.5.2PIN 和 PIN2的变更
下面程序允许用户变更SIM卡中的PIN和PIN2：PIN: * *04 * OLD—PIN* NEW-PIN * NEW-PIN#PIN2:**042*OLD-PIN2*NEW—PIN2*NEW—PIN2#注：在这些程序中，不采用SEND功能键。然后向用户展示一个指示，表示程序是否成功。3.3.5.3解锁PIN和PIN2
下面程序允许用户解锁PIN和PIN2：PIN: * * 05 * PIN-UNBLOCKING-KEY * NEW--PIN * NEW-PIN#PIN2: * * 052 * PIN2—UNBLOCKING--KEY * NEW-PIN2 * NEW--PIN2#注：在这些程序中，不采用SEND功能键。然后输入新的PIN或PIN2码，并向用户展示一个指示，表示解锁成功。3.3.5.4读出缩位拨号号码
按YD/T855.1-1996的3.3.5.4。
3.3.5.5状态信息一返回码
按YD/T855.1~~1996的3.3.5.5。3.3.6IMEI的表达方式
用下面的程序显示 IMEI。
插入或不插入SIM卡都必须执行和接受本程序。IMEI占14个位数（不包括备用位）检查位。3.4基本的公用的MMI
按YD/T855.1-1996的3.4。
4　SIM卡-ME接口　
4.1物理特性
本标准对 SIM 卡规定了两种物理类型,即 ID-1 SIM 卡和插入式 plug一inSIM卡。其物理特性按ISO7816一1,ISO7816—2。下面的技术要求是确保SIM卡物理特性能够在数字蜂窝移动通信环境下正常应用。
4.1.1格式与布局
两种SIM卡除了包括外部的信息还至少包括SIM卡识别符和识别方式的检验位，按4.7.1.1。4. 1. 1. 1 ID--1 SIM 卡
关于ID-1SIM卡的格式和布局按ISO7816-1,ISO 7816—2。卡上有方向标志，它表示用户怎样才能正确地将SIM卡插入ME之中。本标准 ME 采纳压纹的 ID一1 SIM 卡。ID一1 SIM卡的触点可定位在卡的正面或背面。4.1.1.2插入式SIM卡
本标准的插入式 SIM卡长15mm，宽25mm,厚度与ID一1SIM卡相同，有定向特性。详细内容见附录C的图C1，在图上有3个定位参考点，即都从0开始，P1=7.5mm，P2=3.3mm，P3=20.8mm。4.1.2SIM卡的工作温度
标准温度：-25℃～+70℃。
YD/T 910. 1-1997
极限温度：一35℃～十85℃。但每次操作不超过4h，而且这种使用在卡的整个使用期限里不能超过100次。
4.1.3触点
4.1.3.1触点的规定
ME：C4和C8空，C6只为ID一1SIM卡提供的。SIM:C4和C8不由SIM卡提供。C6除了提供Vpp外，在SIM卡中对任何功能均不连线。4.1.3.2激活和去活
当ME已接续，激活和去活SIM卡按ISO7816一3中的操作程序。随着软功率下降，对任何电压电平，在活序列或在去活序列之中进行监视，注意触点激活/去活的正常情况。
1软功率开关按ETS300505。
2每当使ME功率下降，应随着ME在所有的极限条件下按ISO7816一3去活序列的规定。若SIM的时钟停止，并且不能重新启动，则允许ME按任何次序去活全部的触点，只要在断开Vcc高电平之前，使全部信号降到低电平。若SIM卡时钟停止，在去活序列之前也能够启动SIM卡时钟，按ISO7816一3规定的去活序列进行操作。当Vpp与Vcc相连接时，Vcc和Vpp将同时被激活和去活。激活/去活Vcc按SO7816一3上给出的序列进行。
本标准采用的Vcc电压电平，采用3V和5V两种。5V：lα为10mA，IoHMAx（RST）为+20μA，IoLMAx(CLK)为一200μA,见表 1。3V:Icc为 6mA,IoHMAx(RST)为+200μA,IoLMAx(CLK)为一20μA。4.1.3.3待用的触点
当ME关闭电源开关，ME上触点C1C2,C3C6和C7上的电压在0和士0.4V之间，以C5为地线当测量C2,C3,C6和C7上的电压时，测量设备应具有50kQ的阻抗。当测量C1上的电压时，则阻抗为10ko。
4.1.3.4触点压力
触点压力应该是足够大的，以保障可靠与持续的触压（如能克服氧化作用，防止由于振动而被折断）。在触点的周围，接触单元的半径必须≥0.8mm。每个触点的压力应>0.5N。4.1.4优先权
对于采纳ID-1S1M卡和插入式SIM卡的ME,ID-1SIM卡将优先于插入式SIM卡。4.1.5静电保护
考虑到SIM卡是一个CMOS设备，ME的生产厂家必须采取适当的安全措施，以保证ME，SIM卡以及SIM/ME接口不受静电破坏，特别是在SIM卡插入ME期间。4.2电气信号与传输协议
电气信号与传输协议按ISO7816一3。下面的技术要求是确保电气信号与传输协议能够在数字蜂窝移动通信环境下正常应用。
在SIM卡与ME之间进行通信的传输协议，至少包括T=0（异步半双工传输）的情况按ISO7816一3。采用的参数有：
：Vo和VoL是涉及驱动接口设备的电压（ME或SIM卡），而VH和V是涉及接口上作为接收方设备的（ME或SIM卡）电压。
·这种协议规定了所适用的电流ICC,为类型认证提供了基础。每种电压状态（VoH，VoL，VH，VL）从实体（ME或SIM卡）流出的电流为正电流。关于Vu和VoH的大电流为可选项，对SIM卡不作规定。7
4.2.1供电电源Vcc（触点C1）
YD/T 910. 1-1997
表 1在标准条件下 Vcc的电气特性最小值
最大值
在任何频率上SIM卡所采纳的功耗电流都不能超过表上的数值，单位
当SIM卡处于空闲状态，SIM卡处在频率为1MHz，温度为25℃的时候，功耗电流不超过200μA。ME抵消SIM卡功耗电流尖峰的能力即为：在允许最大电流值为40nAs的时候，时长不超过400ns最大增幅不超过200mA。
注：若超过抵消的能力，其解决办法是尽可能地在靠近触点的地方装一个电容器（如100nf陶瓷电容器）。复位(RST)(触点2C2)
表2RST在标称条件下的电气特性名称
oHMAx = +20μA
1oLMAx = -- 200μA
Cour =Cin = 30pF
最小值
Vce—0.7
1）在动态操作中，在RST上的过冲电压允许保持在-0.3V和Vcc+0.3V之间。4.2.3编程电压Vpp（触点6C6）
最大值
400μs
SIM卡在Vpp上不要求编程电压。ME也不需要提供C6,若ME提供C6,在ID一ISIM卡情况下，在Vpp和Vcc上提供相同的电压。在插入式SIM卡情况下,ME不需要在C6提供任何电压。在ME中，C6可连接到Vcc上而不能与地相连接。4.2.4时钟CLK（触点3C3）
SIM卡应支持1～5MHz时钟。时钟将由ME提供，采用无“内部时钟”的SIM卡。若SIM卡需要一个13/4MHz的频率在预定时间内去运行鉴权程序，则在目录特性的字节1中的比特2应置为1。另一方面，还可以采用13/8MHz的最小频率。负载周期在稳态操作中应该占整个周期的40%～60%之间。表3在标称条件下CLK的电气特性名称
IoHMAx
+20μA
IoLMAx == -— 200μA
Cout =Cin = 30pF
最小值
在动态操作期间.在CLK上所允许的过冲电压可保持在一0.3V到V.+0.3V之间。4.2.5I/O(触点7C7)
在表4上已规定出1/O(触点7C7)的电气特性。最大值
为最大周期0.5μs
注：表中数值对确定ME中的负载电阻值、ME与SIM卡里的激励器和接收器的阻抗值都有影响。表4在标称条件下1/0的电气特性名称
InHMAx = ±20μ A2)
IuLMAx =+1mA
最小值
最大值
YD/T 910. 1 --- 1997
续表4
最小值
IoHMAx +20μ A
IoLMAx =- -- 1mA
Cout =Cin = 30pF
1）假设一个负载电阻被用于接口设备（推荐值为20ka)。3.8V
最大值
2）在空闲状态下只能用正值。在动态操作状态下（传输)在1/0线上短时电压峰尖可引起一个反向电流。3）在动态操作期间，在I/O上的过冲电压允许保持在一0.3V和Vcc十0.3V之间。4.2.6状态
供电时,SIM卡有两种状态：
当SIM卡执行命令时,SIM卡处于运作状态。这种状态包括与ME间的往返传输过程。在任何其余时间内 SIM卡处于空闲状态，它应保存全部永久性的数据。SIM卡支持一个时钟停止方式。时钟只能根据目录特性中规定的条件关闭，按4.6。时钟停止方式，第二阶段或更高阶段的ME应在关闭时钟之前，在接收到响应的最后一个比特之后至少等待5个基本时间单元(etu）。另外，在已启动时钟之后，在ME发送第一个命令之前，至少等待两个etu
为达到阶段性兼容的目的，应执行下面的过程：第二阶段或更高阶段的SIM卡，在成功的解释了从第一阶段ME接收到的SLEEP命令之后，常发状态信息“命令正常终止”，而第二阶段或更高阶段的ME不发送SLEEP命令。第一阶段的ME在关闭时钟之前，在接收到 SLEEP命令规定的SW1SW2证实之后，应至少等待2个eut。在已启动时钟之后，在发送第一个命令之前,ME至少也要等待两个etu。4.2.7波特率
通信的波特率是：（时钟频率）/372。4.2.8应答复位（ATR）
ATR 是在 SIM 卡对话开始时,由 SIM 向 ME 提供信息并给出操作要求。4.2.8.1结构及内容
表5给出符合ISO7816--3字符的解释和它们在数字蜂窝移动通信中使用的要求。应答复位最多由33个字符组成。ME不只接收T0的接口字符，也能够接收与T0不同的传输协议的接口字符、历史字符和检验字节。
表５5ATR
初始化字符TS
格式化字符TO
接口字符（全球的)TAI
对所有的后跟字符规定编
码规程(往返规程）
后跟接口字符，一些历史字
计算etu用的参量
SIM卡发送
a)由ME估价
b)由 ME重新动作
a)常传
b)采用适当的规程
a)常传
b)识别相应的后跟字符
a)若提出则常传
b)若TAI不是“11”则采用
PTS程序(按4.2.8.2)
接口字符(全球的)TBI
5接口字符(全球的)TC1
6接口字符TD1
接口字符(特殊的)TA2
8接口字符(全球的)TB2
9接口字符（特殊的)TC2
10接口字符 TDi(i>1)
接口字符TAi，TBi，
TCi(i>2)
12历史字符 T1,TK
13检验字符 TCK
YD/T 910. 1-1997
续表5
SIM卡发送
计算编程电压和电流用的
计算出由SIM卡请求额外
保护时间用的参量，通常由
SIM 卡向 ME 传送的字符
是没有保护时间的
协议类型，同时指示了接口
字符存在情况及这些字符
在给定的协议类型下规定
了用于传输有关规则
不适用于T-0的协议
计算编程电压
计算出工作等待时间用的
协议类型，指示了接口字符
存在情况在给定的协议类
型下规定了用于传输的有
关规则
包括用于其他传输协议的
接口字符
在ISO/IEO设备中没有规
检验字节(异电路)
若在ATR中指示 T=0则
不发送，面在所有其他情况
下TCK应发送
注：ISO7816—3,N=255表示异步半双工字符传输协议的最小时延是12个etu。4.2.8.2PTS程序
a)由ME估价
b)由ME重新动作
a)若提出则常传
b)若PI不是0，则拒绝SIM
卡（按4.2.10）
a)若提出,则常传
b)若 TC1不是0或 255时
则拒绝SIM卡（按4.2.10)
a)若提出,则常传
b)识别相应的后跟字符
a)可选
以上TBI的允许值定义外
部编程序电压不能应用。
a)若提出,常传
b)采用相应的工作等待时
a)若提出，则常传
b)识别相应的后跟字符
a)可选
a)可选
a)可选
只有TAI不等于“11\的情况才适用。相关的PTS程序按ISO7816一3过程如下：10
PTSS= ‘FF'
PTSO-- 0O
PCK 二‘FF
YD/T910.1-1997
PTS请求
PTS响应
图2PIS过程
SIM卡
PTSS-‘FF'
PTSO= 'OO
PCK‘FF
PTS请求和PTS响应由3个字符PTSS,PTSO和PCK组成，其中PTSS先发送。在上述过程之后，采用T=0协议，参量F=372、D=1、N=0。4.2.9bit/字符时长和取样时间
关于bit/字符间隔和取样时间按ISO7816一3,对所有的通信都是有效的。4.2.10误码处理
当收到不标准的ATR，例如，因为传送禁用的ATR字符或字节太少，测ME应执行一个复位。此时，ME至少接收到3个连续错的ATR才能拒绝SIM卡。在ATR传输方式和协议类型的选择期间，误码检测和字符重发程序按ISO7816一3，对于ME属于可选项。在ATR传输方式和协议类型的选择期间，T=0协议，后跟接口字符传输，对于ME属于必选项。
误码检测和字符重发程序对于SIM卡通信属于必选项。4.3逻辑模式
规定SIM卡文件的逻辑结构、与之有关的编码、以及所用的文件。4.3.1概述
图3示出文件之间总的结构关系，文件的分层组织结构形式。文件分为管理类型和应用类型二种，由操作系统对存储在不同文件中的数据的访问进行处理。文件由首部和主体组成，文件首部由SIM卡内部管理。首部中的信息与文件结构和文件的特性有关，可用GETRESPONSE或STATUS命令获得，这种信息在管理阶段是固定的。文件主体含有文件的数据，是可选的。
