【通信行业标准(YD)】 900MHzTDMA数字蜂窝移动通信网人机接口

YD/T855.1—1996

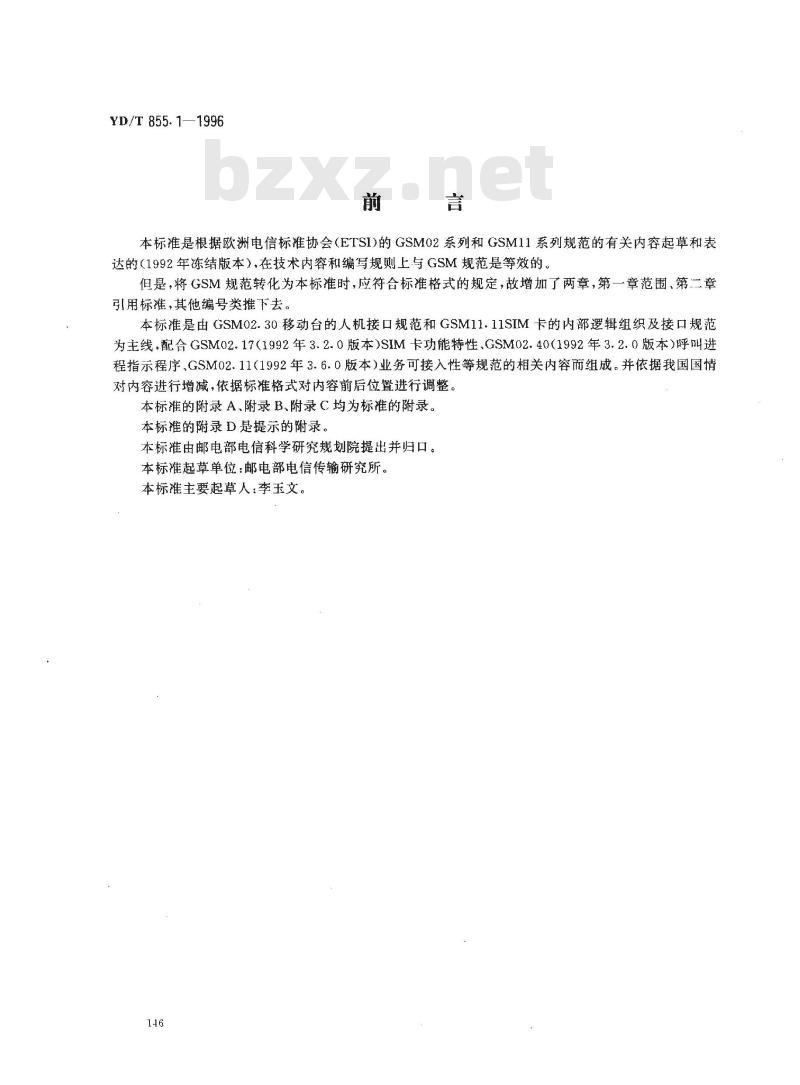

本标准是根据欧洲电信标准协会（ETSI)的GSM02系列和GSM11系列规范的有关内容起草和表达的（1992年冻结版本），在技术内容和编写规则上与GSM规范是等效的。但是，将GSM规范转化为本标准时，应符合标准格式的规定，故增加了两章，第一章范围、第二章引用标准，其他编号类推下去。本标准是由GSM02.30移动台的人机接口规范和GSM11.11SIM卡的内部逻辑组织及接口规范为主线，配合GSM02.17（1992年3.2.0版本）SIM卡功能特性、GSM02.40（1992年3.2.0版本）呼叫进程指示程序GSM02.11（1992年3.6.0版本）业务可接入性等规范的相关内容而组成。并依据我国国情对内容进行增减，依据标准格式对内容前后位置进行调整。本标准的附录 A、附录B、附录 C均为标准的附录。本标准的附录D是提示的附录。
本标准由邮电部电信科学研究规划院提出并归口。本标准起草单位：邮电部电信传输研究所。本标准主要起草人：李玉文。
1范围

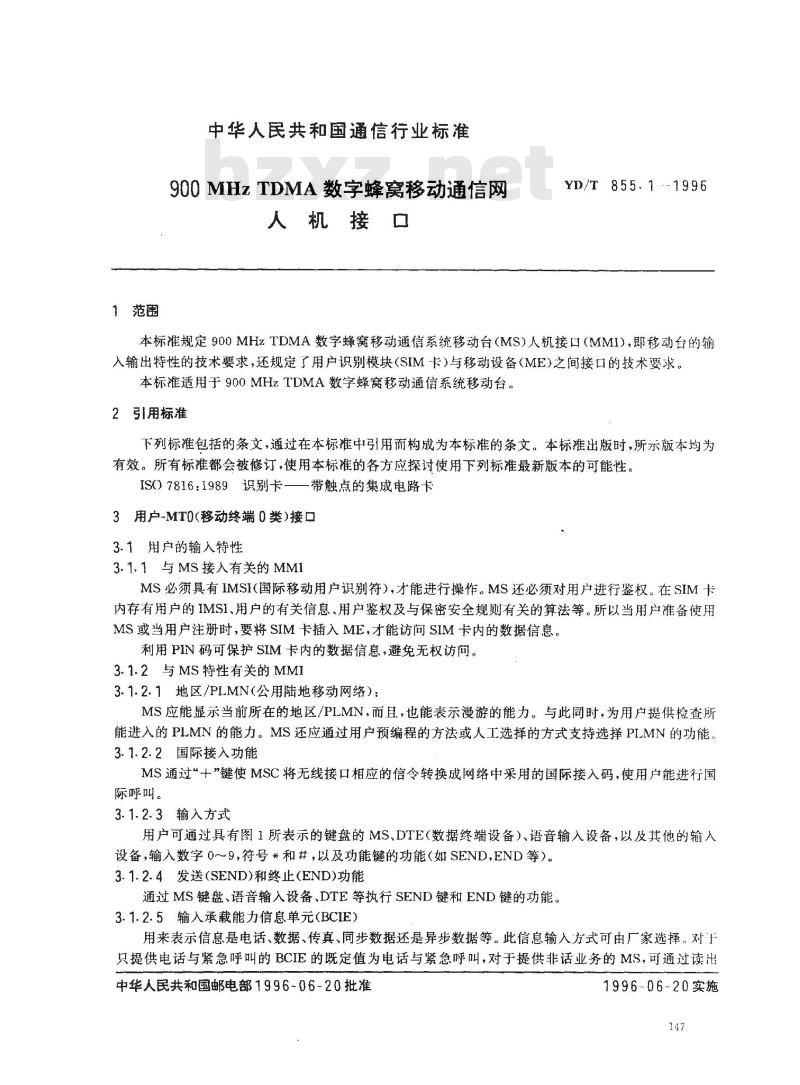

中华人民共和国通信行业标准
900MHzTDMA数学蜂窝移动通信网人机接口
YD/T 855.1.-1996
本标准规定900MHzTDMA数字蜂窝移动通信系统移动台（MS）人机接口（MMI），即移动台的输入输出特性的技术要求，还规定了用户识别模块（SIM卡）与移动设备（ME）之间接口的技术要求。本标准适用于900MHzTDMA数字蜂窝移动通信系统移动台。2引用标准
下列标准包括的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。ISO7816：1989识别卡——带触点的集成电路卡3用户~MTO（移动终端0类）接口3.1用户的输入特性
3.1.1与MS接人有关的MMI
MS必须具有IMSI（国际移动用户识别符），才能进行操作。MS还必须对用户进行鉴权。在SIM卡内存有用户的IMSI、用户的有关信息、用户鉴权及与保密安全规则有关的算法等。所以当用户准备使用MS或当用户注册时，要将SIM卡插入ME，才能访问SIM卡内的数据信息。利用PIN码可保护SIM卡内的数据信息，避免无权访问。3.1.2与MS特性有关的MMI
3.1.2.1地区/PLMN（公用陆地移动网络）：MS应能显示当前所在的地区/PLMN，而且，也能表示漫游的能力。与此同时，为用户提供检查所能进入的PLMN的能力。MS还应通过用户预编程的方法或人工选择的方式支持选择PLMN的功能，3.1.2.2国际接入功能
MS通过“十”键使MSC将无线接口相应的信令转换成网络中采用的国际接入码，使用户能进行国际呼叫。
3.1.2.3输入方式
用户可通过具有图1所表示的键盘的MS、DTE（数据终端设备）、语音输入设备，以及其他的输入设备，输入数字0～~9，符号*和#，以及功能键的功能（如SEND,END等）。3.1.2.4发送(SEND)和终止(END)功能通过MS键盘、语音输入设备、DTE等执行SEND键和END键的功能。3.1.2.5输入承载能力信息单元（BCIE）用来表示信息是电话、数据、传真、同步数据还是异步数据等。此信息输入方式可由厂家选择。对于只提供电话与紧急呼叫的BCIE的既定值为电话与紧急呼叫，对于提供非话业务的MS，可通过读出中华人民共和国邮电部1996-06-20批准1996-06-20实施
YD/T 855.1-1996

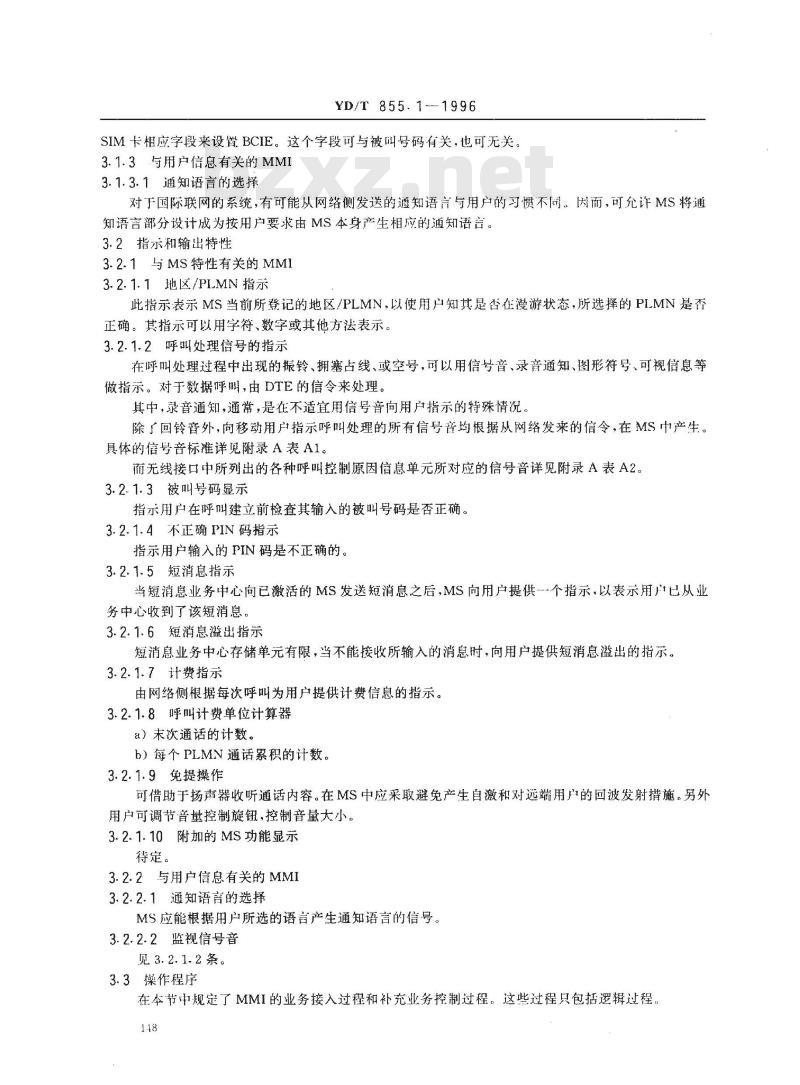

SIM卡相应字段来设置BCIE。这个字段可与被叫号码有关，也可无关。3.1.3与用户信息有关的MMI
3.1.3.1通知语言的选择
对于国际联网的系统，有可能从网络侧发送的通知语言与用户的习惯不同，因而，可允许MS将通知语言部分设计成为按用户要求由MS本身产生相应的通知语言。3.2指示和输出特性
3.2.1与MS特性有关的MMI
3.2.1.1地区/PLMN指示
此指示表示MS当前所登记的地区/PLMN，以使用户知其是否在漫游状态，所选择的PLMN是否正确。其指示可以用字符、数字或其他方法表示。3.2.1.2呼叫处理信号的指示
在呼叫处理过程中出现的振铃、拥塞占线、或空号，可以用信号音、录音通知、图形符号、可视信息等做指示。对于数据呼叫，由DTE的信令来处理。其中，录音通知，通常，是在不适宜用信号音向用户指示的特殊情况。除了回铃音外，向移动用户指示呼叫处理的所有信号音均根据从网络发来的信令，在MS中产生。具体的信号音标准详见附录A表A1。而无线接口中所列出的各种呼叫控制原因信息单元所对应的信号音详见附录A表A2。3.2.1.3被叫号码显示
指示用户在呼叫建立前检查其输入的被叫号码是否正确。3.2.1.4不正确PIN码指示
指示用户输入的PIN码是不正确的。3.2.1.5短消息指示
当短消息业务中心向已激活的MS发送短消息之后，MS向用户提供-个指示，以表示用已从业务中心收到了该短消息。
3.2.1.6短消息溢出指示
短消息业务中心存储单元有限，当不能接收所输入的消息时，向用户提供短消息溢出的指示。3.2.1.7计费指示
由网络侧根据每次呼叫为用户提供计费信息的指示。3.2.1.8呼叫计费单位计算器
a）末次通话的计数。
b）每个PLMN通话累积的计数。
3.2.1.9免提操作
可借助于扬声器收听通话内容。在MS中应采取避免产生自激和对远端用户的回波发射措施。另外用户可调节音量控制旋钮，控制音量大小。3.2.1.10附加的MS功能显示
待定。
3.2.2与用户信息有关的MMI
3.2.2.1通知语言的选择
MS应能根据用户所选的语言产生通知语言的信号。3.2.2.2监视信号音
见3.2.1.2条。
3.3操作程序
在本节中规定了MMI的业务接入过程和补充业务控制过程。这些过程只包括逻辑过程148

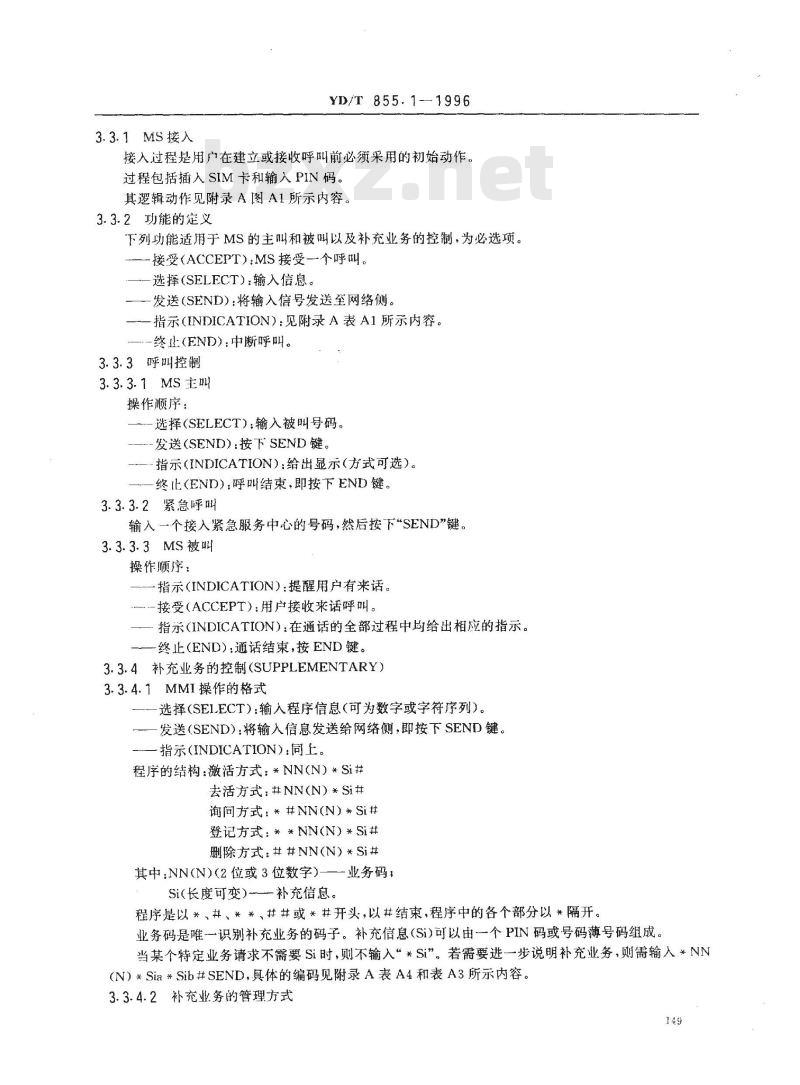

3.3.1MS接入
YD/T 855.1--1996
接入过程是用户在建立或接收呼叫前必须采用的初始动作，过程包括插入SIM卡和输入PIN码。其逻辑动作见附录A图A1所示内容。3.3.2功能的定义
下列功能适用于MS的主叫和被叫以及补充业务的控制，为必选项。一接受（ACCEPT)：MS接受一个呼叫。一选择(SELECT)：输入信息。
发送(SEND)：将输入信号发送至网络侧。一指示（INDICATION）：见附录A表A1所示内容。\终止（END)：中断呼叫。
3.3.3呼叫控制
3.3.3.1MS主叫
操作顺序：
-选择（SELECT)：输入被叫号码。-发送(SEND)：按下SEND键。
—-指示（INDICATION）：给出显示（方式可选）。终止（END：呼叫结束，即按下END键。3.3.3.2紧急呼叫
输入一个接入紧急服务中心的号码，然后按下“SEND”键。3.3.3.3MS被叫
操作顺序：
一指示（INDICATION）：提醒用户有来话。-接受（ACCEPT）：用户接收来话呼叫。指示（INDICATION）：在通话的全部过程中均给出相应的指示。一终止（END）：通话结束，按END键。3.3.4补充业务的控制（SUPPLEMENTARY）3.3.4.1MMI操作的格式
选择（SELECT）：输入程序信息（可为数字或字符序列）。发送（SEND）：将输入信息发送给网络侧，即按下SEND键。一指示(INDICATION）：同上。
程序的结构：激活方式：*NN(N）*Si#去活方式：#NN(N）*Si#
询问方式：*#NN(N）*Si#
登记方式：**NN(N）*Si#
删除方式：##NN(N）*Si#
其中：NN(N)(2位或3位数字）——业务码：Si（长度可变）补充信息。
程序是以＊、#、＊*、##或*#开头，以#结束，程序中的各个部分以*隔开。业务码是唯一识别补充业务的码子。补充信息（Si)可以由一个PIN码或号码薄号码组成。当某个特定业务请求不需要Si时，则不输入“*Si”。若需要进一步说明补充业务，则需输人*NN（N）*Sia*Sib#SEND，具体的编码见附录A表A4和表A3所示内容。3.3.4.2补充业务的管理方式
YD/T 855.1—1996

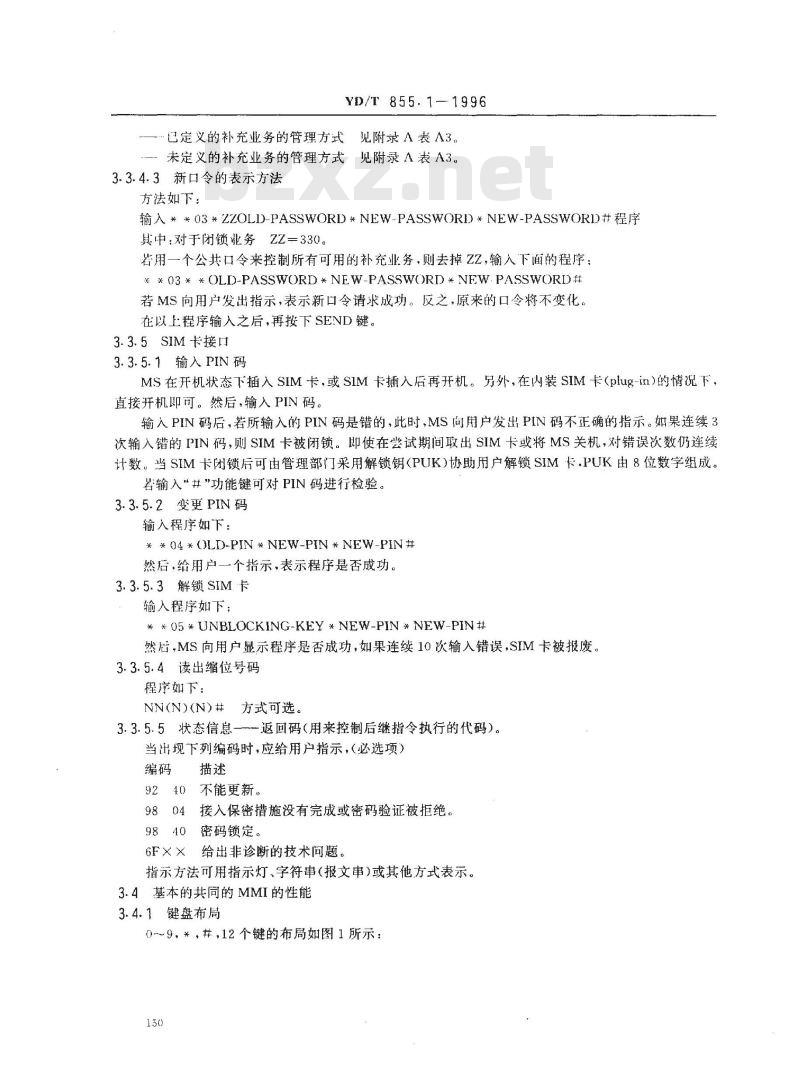

已定义的补充业务的管理方式见附录Λ表A3。未定义的补充业务的管理方式见附录A表A3。3.3.4.3新口令的表示方法
方法如下：
输入**03*ZZOLD-PASSWORD*NEW-PASSWORD*NEW-PASSWORD#程序其中：对于闭锁业务ZZ330。
若用一个公共口令来控制所有可用的补充业务，则去掉ZZ，输入下面的程序；× × 03* * OLD-PASSWORD* NEW-PASSWORD * NEW PASSWORD#若MS向用户发出指示，表示新口令请求成功。反之，原来的口令将不变化。在以上程序输入之后，再按下SEND键。3.3.5SIM卡接口
3.3.5.1输入PIN码
MS在开机状态下插入SIM卡，或SIM卡插入后再开机。另外，在内装SIM卡（plug-in）的情况下，直接开机即可。然后，输入PIN码。输入PIN码后，若所输入的PIN码是错的，此时，MS向用户发出PIN码不正确的指示。如果连续3次输入错的PIN码，则SIM卡被闭锁。即使在尝试期间取出SIM卡或将MS关机，对错误次数仍连续计数。当SIM卡闭锁后可由管理部门采用解锁钥（PUK）协助用户解锁SIM卡.PUK由8位数字组成。若输入“#”功能键可对PIN码进行检验。3.3.5.2变更PIN码
输入程序如下：
* * 04 *OLD-PIN * NEW-PIN *NEW-PIN#然后，给用户一个指示，表示程序是否成功，3.3.5.3解锁SIM卡
输入程序如下；
* * 05 * UNBLOCKING-KEY * NEW-PIN * NEW-PIN#然后，MS向用户显示程序是否成功，如果连续10次输人错误，SIM卡被报废。3.3.5.4读出缩位号码
程序如下；
NN(N)(N)#方式可选。
3.3.5.5状态信息一返回码（用来控制后继指令执行的代码）。当出现下列编码时，应给用户指示，（必选项）编码
不能更新，
接入保密措施没有完成或密码验证被拒绝。9840密码锁定。
给出非诊断的技术问题，
指示方法可用指示灯，字符串（报文串）或其他方式表示。3.4基本的共同的MMI的性能
3.4.1键盘布局
0～9，*，#，12个键的布局如图1所示：150
YD/T 855.1-1996
图1键盘布局示意图
其他一些控制键未标准化，且位置可选。3.4.2号码输入
对电话号码输入和编辑上不加以限制。3.4.3呼叫控制
一MS必能发送和接收呼叫。
为完成呼叫开始和结束，强行规定发送(SEND)和终止(END)功能键。3.4.4接受呼叫
当接收到振铃音（RingAlert）后，用户方可摘机按下SEND功能键。3.4.5呼叫开始方式
3.4.5.1摘机\off-Hook\开始呼叫一输入被叫用户号码。
一按下发送功能键，即压下SEND键。若MS处于“off-Hook”状态，且SENID键没有被按下，则5s后，自动开始呼叫建立，超时重新开始即为被叫号码输入结束之时。“挂机”复位，结束呼叫。
3.4.5.2挂机\on-Hook\呼叫开始对于具有挂机“on-Hook\拨号功能的移动台，不允许在此状态下超时拨号。3.4.6呼叫结束方式
将MS的终止键按下，即按下END键。一被叫用户挂机、路径中断、没有付费等，也可终呼叫。3.4.7补充业务控制
*和共功能键是为补充业务控制服务的，参见3.3.4条的内容。3.4.8计费参考3.2.1.7和3.2.1.8条内容3.4.9地区/PLMN的选择
用户利用预编程序或人工操作来选择。3.4.9.1只有一个PLMN的国家
用户登记以后，可在任何时候，通过人工操作起动一个程序，此时，展示各种选择项给用户，以便供用户查找可提供业务的PLMN。
也可在注册时把所需业务登记在网络之中。3.4.9.2具有多个PLMN的国家
MS-·-般登记在归属的PLMN之中，如果能够得到服务，不再选择其他的PLMN。否则可选择其他的PLMN(非禁止的）。
4.SIM卡-ME接口
4.1SIM卡逻辑存储器组织
功能：
存储数据（访问数据）。
YD/T 855.1--1996
在保安规则的条件下实现算法：用于用户身份鉴权和用户信息加密。4.1.1对目录和数据-字段的规定把信息按定的结构装进数据-字段，然后将数据-字段按树形目录给出。在一个数据-字段中，全部信息的保安规则管理级别是相同的4.1.1.1日录
数据-字段被分组在特定的应用及与业务有关的目录里。应用目录（AD)是在根目录（RD)之下，GSM应用有两个应用目录；即GSM目录（GSM-AD)和电信目录(Tcl-AD)。
目录的结构
一个目录是由数据-字段和子目录组成。而每个目录都有访问规则。4.1.1.2数据-字段
有两类数据-字段
-二进制数据-字段
一格式化数据-字段
a）二进制数据-字段的结构
一一个首部和主体组成。
首部（由SIM卡管理的）包括有：数据-字段的识别符是用来在相同的许多数据-字段中进行选择的标志。此字段由2个字节组成。数据·字段的类型：二进制(以1个字节进行编码）。保安规则给出对访问和操作在数据-字段中的数据所需的条件。每种动作的保安规则用4个比特编码。
数据-字段主体的字节长度（以2个字节来编码）。数据-字段的主体是一个包含数据的块。几种功能实体可存储在相同的数据-字段的块主体之中。若需要，可出ME分别管理它们。此内容来自标准下载网
b）格式化数据-字段的结构
由一个首部和主体部分组成。
首部包括：
数据-字段识别符，用来在相同应用中的多个数据-字段里进行选择。由2个字节组成。数据-字段的类型：格式化的（类型以1个字节来编码）。保安规则给出对访问和操作在数据-字段中的数据所需的条件。每种动作的保安规则用4个比特编码。
数据-字段的特性：记录的长度（1个字节编码）和数据-字段主体部分的字节长度（2个字节编码）。格式化数据-字段的主体包括记录，第一个记录称为recordl。c）寻址数据-字段
选择一个数据-字段之后，当访问数据-字段内的数据时，可有两种寻址方法：相对和逻辑寻址。-当寻址二进制数据-字段时，采用相对寻址。SIM卡不懂数据-字段内部数据的语义，而只能根据块的号码，块内的偏移量和ME给出的串的长度来执行在字节串上的动作。当寻址格式化的数据-字段时，采用逻辑寻址：SIM卡管理在格式化数据-字段中的记录。记录的长度是固定的。
寻址记录有三种方法：
一用记录号码的方法。
-用搜索指令定位并根据动作的方式进行修改指示字的方法。152
YD/T855.1--1996
一一在数据字段内，采用从当前的指示字向前或向后进行查找图样的方法。也可采用混合方法，4.1.2对在目录和数据-字段上的动作规定当SIM卡在GSM操作中，即和ME相关连时，可以调用下面所规定的动作。4.1.2.1对在自录上的动作规定
在GSM操作中，在目录上允许唯一的动作如下：一选择：选择一特定的目录可通过将动作识别符交给SIM卡来完成。一日选择了个日录，在GSM应用中与数据-字段有关的所有的动作将隐含在当前的自录里。4.1.2.2对在数据-字段上的动作的规定4.1.2.2.1在数据-字段上的一般动作a）选择：将识别符交给SIM卡，可选择一个特定的数据-字段的动作。“一个数据-字段的选择是在当前的目录下进行的。一且选择-个数据-字段，全部动作将隐含在当前的数据-字段里。一旦选择了某个数据-字段，SIM卡应该对下面描述的每个动作保证其满足保安规则。b）更新：变更数据的动作。数据可以是个二进制的数据-字段的字节串，或是个格式化的数据字段的记录。
请注意在写入信息之前要清零存贮单元。c）读出：是把SIM卡存贮器中的信息数据传递到外部的I/O总线上来的动作，这种动作可以在字节串或记录上发生。依动作作用的数据-字段而定。d）查找：通过检索·个格式化数据-字段来定位一个记录的动作。查找时将已给出的图样与记录的开始进行比较。当找到图样时，SIM卡将定位指针指向所找到的当前记录的位置上，进一步的动作如读出/更新将在当前记录上发生。若没有找到图样，则SIM卡将不变化指示字的位置。4.1.2.2.2对在二进制数据-字段上动作的规定在GSM操作中，选择一个二进制的数据-字段，然后，ME查找读出或更新在数据-字段内的块组成的主体学节串。
4.1.2.2.3对在格式化的数据-字段上动作的规定在操作中，选择由记录组成的格式化数据-字段。然后，ME查找，读出和更新数据字段内的记录（用它们的自变量或号码来选择）。在读与写操作中，必须以一个记录为单位，而不能以记录的某凡个字节为更改单位。
所规定的图样不是唯一的，查找动作可定位在第一个/下一个图样上。4.1.3算法
GSMA3和A8的算法是由一个识别符和一个程序组成。SIM卡对这些算法的动作即是执行他们。
4.2保安规则
4.2.1说明
根据规定的SIM卡使用期限，不同的用户可以对SIM卡上访问数据和执行动作。对允许特定用户访问SIM卡，并对SIM卡的特定数据执行特定动作的-些规则的定义称为保安规则。即只有SIM卡鉴权成功的特定用户，将充许访问数据。某特定用户的鉴权是在每次调用GSM一一应用的开始时进行的。若成功，则在每个数据-字段的保安规则范围内，允许在数据-字段上进行动作。对GSM操作，在ME和SIM卡之间，有两种鉴权方式：a）被动鉴权方式
由用户输入密码如PIN码，若输入的密码与SIM卡内部存储的密码相同，则鉴权成功。b）主动鉴权方式
由外部设备产生一个随机号码，经过ME到达SIM卡，再用一个特定的钥和随机号码，由SIM卡执153
YD/T855.1—1996
行特定的算法。SIM卡将计算后所产生的数据结果传送到外部设备上，然后，在外部设备上进行相同的计算，若结果相同，则鉴权成功。4.2.2数据~字段的语义
一个数据-字段应只包含具有相同的保安规则的数据，因此，保安规则与在数据-字段内的全部数据上的允许动作有关，
保安规则被存贮在数据-字段的首部，并且结合下面的条件-级别去描述在数据-字段上的每个动作：
a）在GSM操作中，在数据-字段上的动作是：读出
b）条件-级别是：
ALW（始终可能）：完全不需要鉴权就可在数据-字段上执行相应的动作。-PIN：若能满足以下条件之一者，就有可能在数据-字段上执行动作：在当前的SIM卡对话中，已经将一个正确的PIN码发给 SIM卡。PIN使能/不使能指示器已经置在“不使能”的位置上。ADM/AUT：若在SIM卡管理阶段由管理部门为使用保留的鉴权过程已被成功地执行，则可以在数据-字段中进行操作。
-NEN不可能）：这意味着在任何情况下，都不能进行任何操作。条件-级别是指在SIM-ME接口上，并不涉及SIM卡的内部动作。设置其他条件-级别是有可能的（直到16级），但现在保留。2和3级是为SIM卡在GSM操作阶段可能的功能升级保留的。4~14（11个不同级别）为SIM卡管理部门保留。当保安规则是一种管理措施时，则管理权力机构能够随意配置在4和14之间的任何级别上。对于有ADM保安规则的动作，则不能配置0，1，2和3的条件级别。而这些动作在GSM操作之中，是允许访问的，在GSM操作阶段的保安规则的限制下，用户不能越权操作。因此，由用户去激活SIM卡是不可能的(这是由管理部门管辖的部分)。条件-级别编码是：
1:PIN码
一2:PIN码为GSM将来应用而保留的3·PIN码
-4:ADM/AUT
-14:ADM/AUT
.15.NEV
4.3应用数据的编码
在SIM卡和ME之间交换的信息，及在ME与网络之间交换的信息（通过无线接口），都应符合无线接口的编码的建议。
另外，在完成接口上的编码小于一个字节的信息必须经过码型变换。—个字节的表示方法：
b1是字节的最低位比特(LSB）
b8是字节的最高位比特（MSB)
YD/T 855.1-1996
其巾,有些由特定指令访问的数据未定义的数据-字段（PIN码），当数据-字段串或记录具有值为“无效”（NUI.I.)或由ME消除的数据-字段串或记录应该把全部的比特设置为“1”。当ME从SIM卡中读到“全1\的数据时，认为此数据未定义。SIM卡在管理阶段之后，所有的数据-字段应有一个定义值或被置为无效”。
4.3.1数据-字段的描述
a）数据·字段的用途
说明数据-字段是否频繁更新（除其他用途外）b）数据-字段的特性
由下述内容组成：
识别符
数据-字段的类型（二进制或格式化）保安规则
记录长度（为格式化数据-字段的类型）块长度（为二进制数据-字聖的类型）在保安规则中，若不需要鉴权，将用ALW表示，若在卡持有者的权限级上，需要键入PIN码，若在管理级全部权限级上，需要用ADM/AUT表示。c）数据-字段的结构
若有必要，用图来表示在ME和SIM卡之间进行交换的数据（块或记录）。见附录B。4.3.1.1数据字段01：卡持有者的有关信息为管理机构保留的编码。
4.3.1.2数据-字段AD：管理阶段数据-字段-用途：这个数据-字段包括下列信息符合SIM卡类型的操作方式，如一般的（PLMN用户用于GSM操作），类型验证的（如在无线设备的类型验证程序中，可允许ME有特定的用途），厂家特定的（允许厂家在ME维护阶段执行专用的自测)等。
高的更新活动：无。
数据-字段特性：
识别：6FAD
类型：二进制
保安规则：
读出：ALW
更新：ADM/AUT
块长度：在管理阶段是固定的（到现在为止定为3个字节，其他信息可以存贮在这个数据-字段中的将来字节里进行编码)。
数据-字段的结构：
1:MS操作方式
正常操作
型号验收操作
正常操作+特定设施
型号验收操作+特定设施
初始值
维护(脱机)
2～3:附加信息　
YD/T 855.1-1996
特殊设备号码(若在第个字节中：则b1二1)ME厂商特定信息（若在第-个字节中：则b2=1）4.3.1.3数据-字段E2:IC卡识别
一用途：这个数据-字段包括识别SIM卡的数据。一高的更新活动：无。
—数据-字段特性：
识别：2FE2
类型：二进制
保安规则：
读出：ALW
更新：NEN
一块长度：10字节。
数据-字段的结构：由运营者任选。4.3.1.4数据-字段38:SIM卡业务表用途：这个数据-字段用于识别在SIM卡中的被分配的和已经激活的业务。一高的更新活动：无。
-数据-字段特性：
识别：6F38
类型：二进制
保安规则：
读出：PIN码
更新:ADM/AUT
一块长度：为2个字节。
一数据-字段的结构：
用2bit来描述每种业务：（第一字节的n°1业务）第-个bit一1：SIM卡中配置的业务第一个bito：SIM卡中没有配置的业务第二个bit=1:SIM卡中激活的业务第二个bit=0：SIM卡中没激活的业务字节1：
其中：n°3编码为00
4.3.1.5数据-字段07：IMSI
用途：存贮IMSI。
高的更新活动：无。
数据-字段特性：
识别：6F07
类型：二进制
保安规则：
读出：PIN码
更新：ADM/AUT
一块长：9字节。
YD/T 855.1--1996
-n°1业务
配置／没有配置
-n°2业务
缩位拨号
-n°3业务
-n°4业务
短消息
n°5业务
计费计算器
\n°6业务
一业务配置参数
-n°7业务
PLMN选择器
n°8业务
被叫用户子地址
-数据-字段的结构：IMSI数据长度最多由15位数字组成存贮在9字节上。字节1：IMSI实际长度符合无线接口移动识别信息单元内容的长度。长度是可变的，长度指示器是与 IMSI 所需要的可用的八位组号码有关。若网路经营者应用少于15位的IMSI数据，则在 IMSI中剩余无用的位应置为“无效”。
字节2：
