【医药行业标准(YY)】 医用诊断旋转阳极X射线管电、热及负载特性

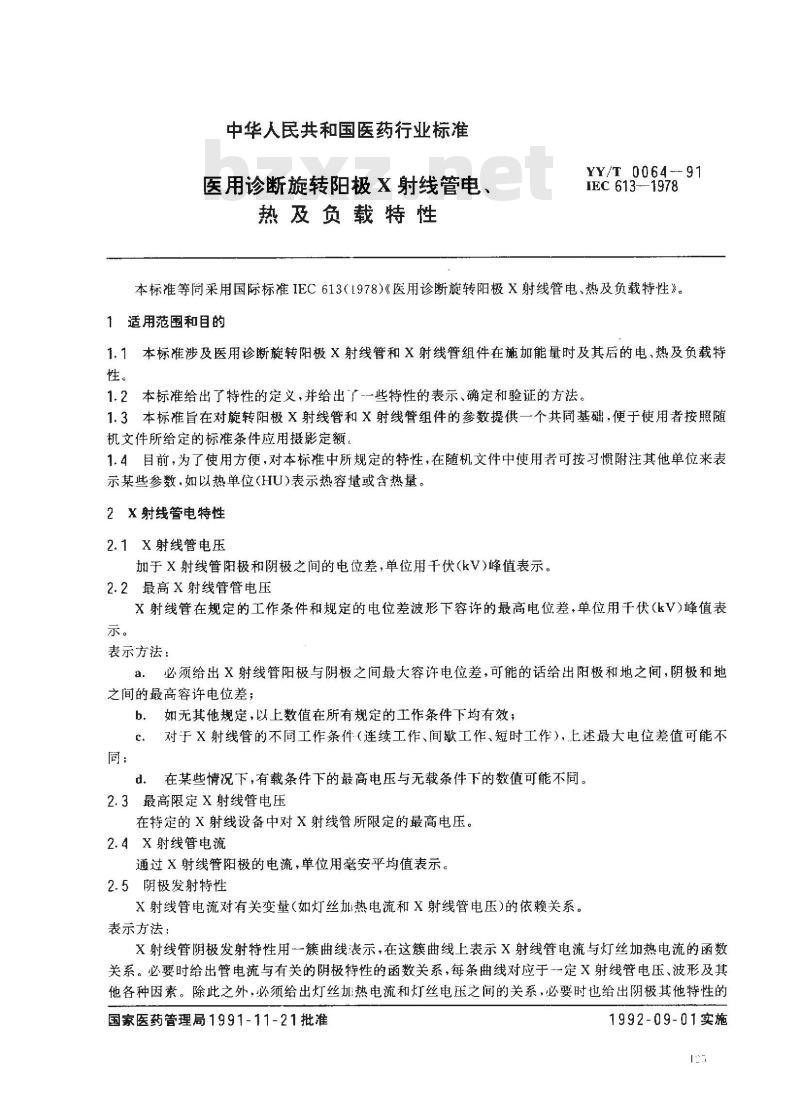

中华人民共和国医药行业标准
医用诊断旋转阳极X射线管电
热及负载特性
YY/T 0064--91
IEC 613-1978
本标准等同采用国际标准IEC613（1978)医用诊断旋转阳极X射线管电、热及负载特性》。1适用范围和目的
1.1本标准涉及医用诊断旋转阳极X射线管和X射线管组件在施加能量时及其后的电，热及负载特性。
1.2本标准给出了特性的定义，并给出了-一些特性的表示、确定和验证的方法。1.3本标准旨在对旋转阳极X射线管和X射线管组件的参数提供一个共同基础：便于使用者按照随机文件所给定的标准条件应用摄影定额，1.4目前，为了使用方便，对本标推中所规定的特性，在随机文件中使用者可按习惯附注其他单位来表示某些参数如以热单位(HU)表示热容或含热量。2X射线管电特性
2.1X射线管电压
加于X射线管阳极和阴极之间的电位差，单位用千伏（kV）峰值表示。2.2最高X射线管管电压
X射线管在规定的工作条件和规定的电位差波形下容许的最高电位差，单位用千伏（kV)峰值表示。
表示方法：
a．必须给出X射线管阳极与阴极之间最大容许电位差。可能的话给出阳极和地之间，阴极和地之间的最高容许电位差；
b．如无其他规定，以上数值在所有规定的工作条件下均有效；对于X射线管的不同工作条件（连续工作、间歇工作、短时工作），上述最大电位差值可能不c
在某些情况下，有载条纤下的最高电压与无载条件下的数值可能不同。2.3最高限定X射线管电压
在特定的X射线设备中对X射线管所限定的最高电压。2.4X射线管电流
通过X射线管阳极的电流，单位用毫安平均值表示。2.5阴极发射特性
X射线管电流对有关变量（如灯丝加热电流和X射线管电压）的依赖关系。表示方法：
X射线管阴极发射特性用一簇曲线表示，在这族曲线上表示X射线管电流与灯丝加热电流的函数关系。必要时给出管电流与有关的阴极特性的函数关系，每条曲线对应于定X射线管电压、波形及其他各种因素。除此之外，必须给出灯丝加热电流和灯丝电压之间的关系，必要时世给出阴极其他特性的国家医药管理局1991-11-21批准1992-09-01实施
依赖关系。

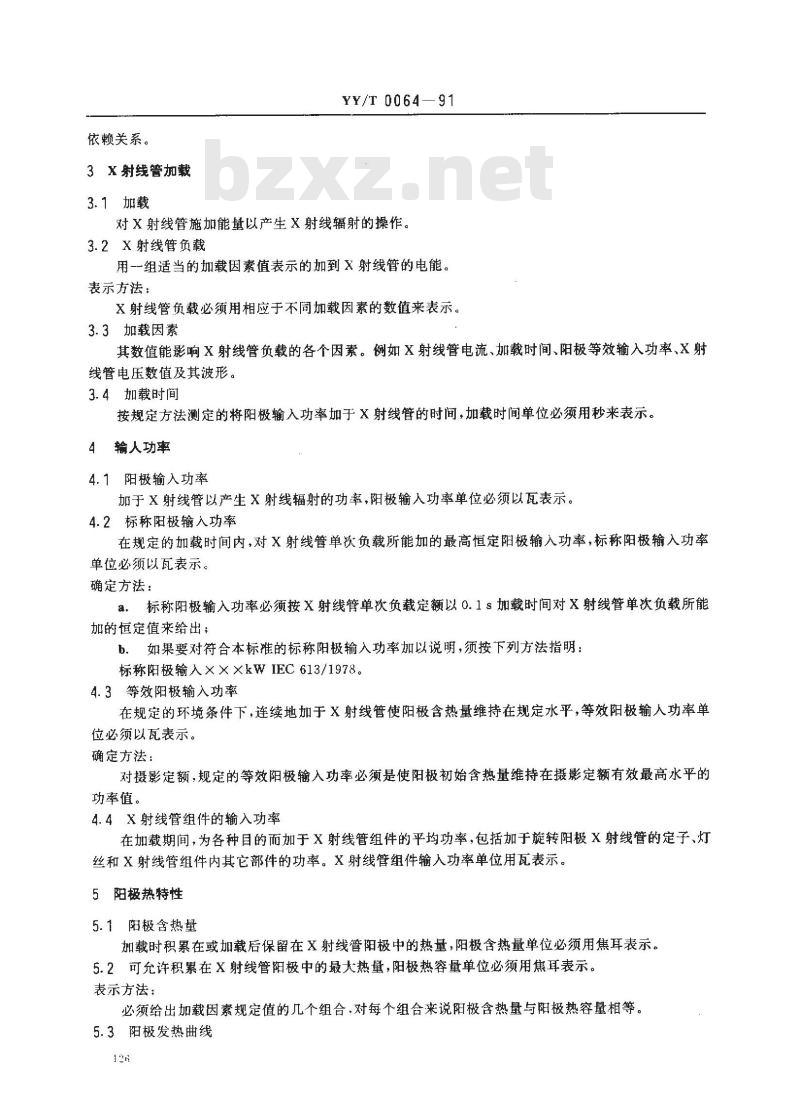

3X射线管加载
3.1加载
YY/T 0064—91
对X射线管施加能量以产生X射线辐射的操作。3.2X射线管负载
用一组适当的加载因素值表示的加到X射线管的电能。表示方法：
X射线管负载必须用相应于不同加载因素的数值来表示。3.3加载因素
其数值能影响X射线管负载的各个因素。例如X射线管电流、加载时间、阳极等效输入功率、X射线管电压数值及其波形。
3.4加载时间
按规定方法测定的将阳极输入功率加于X射线管的时间，加载时间单位必须用秒来表示。4输人功率
4.1阳极输入功率
加于X射线管以产生X射线辐射的功率，阳极输入功率单位必须以瓦表示。4.2标称阳极输入功率
在规定的加载时间内，对X射线管单次负载所能加的最高恒定阳极输入功率，标称阳极输入功率单位必须以瓦表示。
确定方法：
a.标称阳极输入功率必须按X射线管单次负载定额以0.1s加载时间对X射线管单次负载所能加的恒定值来给出：
如果要对符合本标准的标称阳极输入功率加以说明，须按下列方法指明：o.
标称阳极输入×××kWIEC613/1978。4.3等效阳极输入功率
在规定的环境条件下，连续地加于X射线管使阳极含热量维持在规定水平，等效阳极输人功率单位必须以瓦表示。
确定方法：
对摄影定额，规定的等效阳极输入功率必须是使阳极初始含热量维持在摄影定额有效最高水平的功率值。
4.4X射线管组件的输入功率
在加载期间，为各种目的而加于X射线管组件的平均功率，包括加于旋转阳极X射线管的定子、灯丝和X射线管组件内其它部件的功率。X射线管组件输入功率单位用瓦表示。5阳极热特性
5.1阳极含热量
加载时积累在或加载后保留在X射线管阳极中的热量，阳极含热量单位必须用焦耳表示。5.2可允许积累在X射线管阳极中的最大热量，阳极热容量单位必须用焦耳表示。表示方法：
必须给出加载因素规定值的几个组合，对每个组合来说阳极含热量与阳极热容量相等。5.3阳极发热曲线
YY/T0064—91
在规定的恒定阳极输人功率下，表示阳极含热量与加载时间的函数关系曲线。表示方法：
阳极发热曲线必须以阳极含热量为纵坐标，以加载时间为横坐标，按恒定阳极输入功率的各种斑，
数值绘出：
b．阳极发热曲线应以20~～25C温度时的阳极含热量为起始点。5.4阳极冷却曲线
当阳极输入功率为零时，阳极含热量与时间函数关系的曲线。时间由一次加载后使阳极含热量等于阳极热容量时开始计算。
表示方法：
阳极玲却曲线必须以阳极含热量为纵坐标，时间为横坐标来绘出。5.5验证方法
按加载因素施加能量，使阳极含热量在ti时达到阳极热容量H；在时终止提供能量；
由阳极冷却曲线测定在t一t时间间隔内，阳极含热量之差H一h，此h为t时的值；验证阳极热容量时，h值必须不小于阳极热容量的90%（见图1）；验证阳极冷却曲线时，孔值必须不大于阳极热容量的25%（见图2）：按加载因素和相应的阳极含热量之差H一h，在ts一t时间内向X射线管施加能量，使阳极含d.
热量在t3时达到阳极热容量H；
e.重复a到d的操作10次。
X射线管经a到e的操作之后，必须无明显损伤。阳极热容量 H

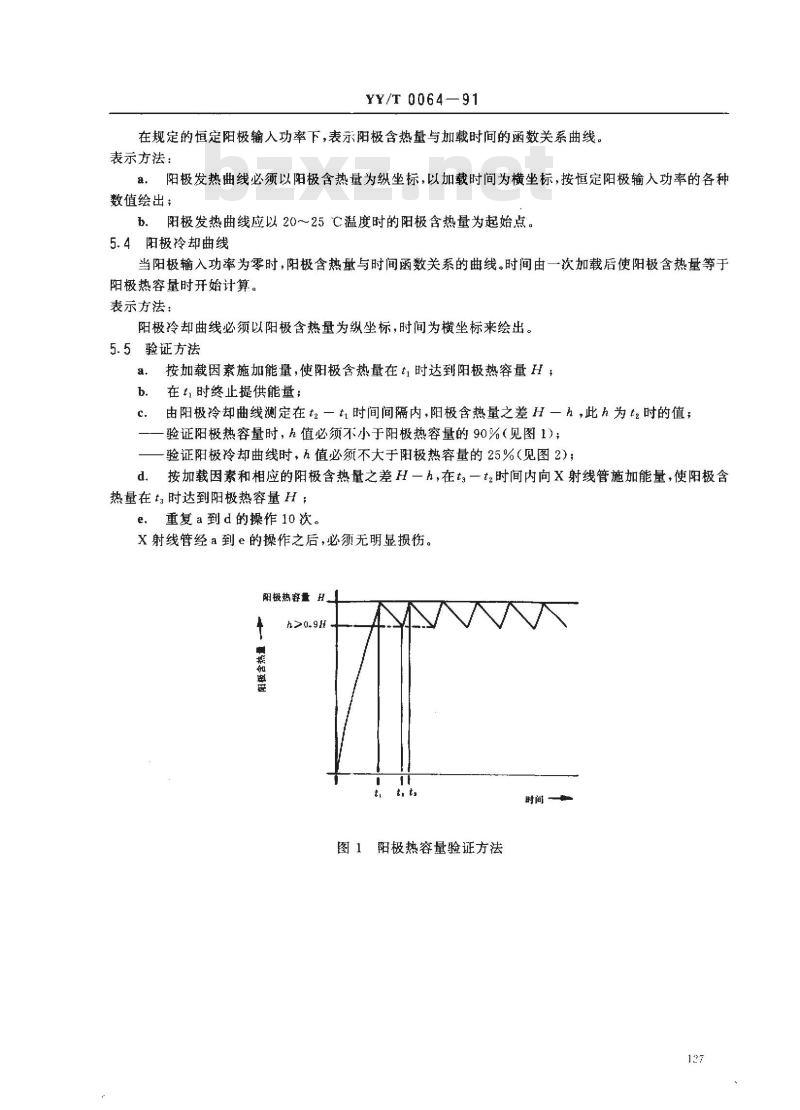

图1阳极热容量验证方法
阳极热容量
YY/T 0064-91

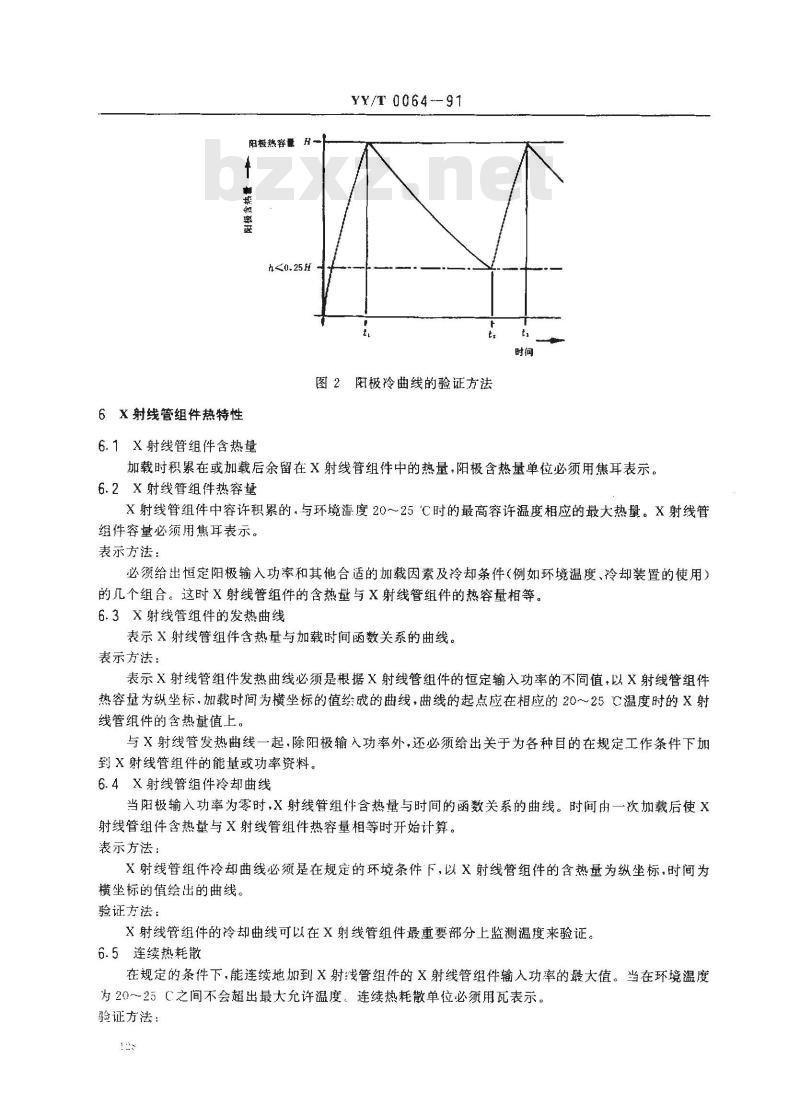

图2阳极冷曲线的验证方法
6X射线管组件热特性
6.1X射线管组件含热量
加载时积累在或加载后余留在X射线管组件中的热量，阳极含热量单位必须用焦耳表示。6.2X射线管组件热容量
X射线管组件中容许积累的，与环境温度20~~25C时的最高容许温度相应的最大热量。X射线管组件容量必须用焦耳表示。
表示方法：
必须给出恒定阳极输入功率和其他合适的加载因素及冷却条件（例如环境温度、冷却装置的使用）的几个组合。这时X射线管组件的含热量与X射线管组件的热容量相等。6.3X射线管组件的发热曲线
表示×射线管组件含热量与加载时间函数关系的曲线。表示方法：
表示X射线管组件发热曲线必须是根据X射线管组件的恒定输入功率的不值，以X射线管组件热容量为纵坐标，加载时间为横坐标的值绘成的曲线，曲线的起点应在相应的20~～25C温度时的×射线管组件的含热量值上。
与X射线管发热曲线一起除阳极输入功率外，还必须给出关于为各种目的在规定工作条件下加到X射线管组件的能量或功率资料。6.4X射线管组件冷却曲线
当阳极输入功率为零时，X射线管组件含热量与时间的函数关系的曲线。时间由一次加载后使X射线管组件含热量与X射线管组件热容量相等时开始计算。表示方法：
X射线管组件冷却曲线必须是在规定的环境条件下，以X射线管组件的含热量为纵垒标，时间为横坐标的值绘出的曲线。
验证方法：
X射线管组件的冷却曲线可以在X射线管组件最重要部分上监测温度来验证。6.5连续热耗散
在规定的条件下，能连续地加到X射浅管组件的X射线管组件输人功率的最大值。当在环境温度为20～25之间不会超出最大允许温度。连续热耗散单位必须用瓦表示。验证方法：
YY/T 0064-91

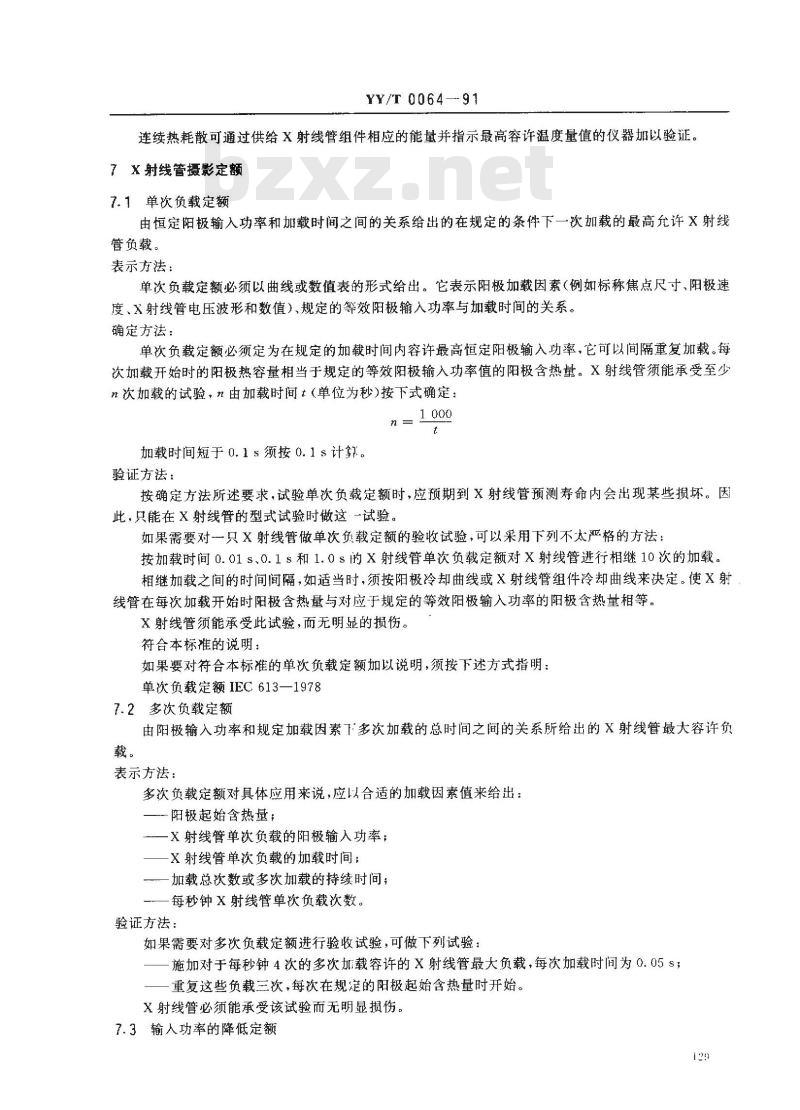

连续热耗散可通过供给X射线管组件相应的能量并指示最高容许温度量值的仪器加以验证。7X射线管摄影定额
7.1单次负载定额
由恒定阳极输人功率和加载时间之间的关系给出的在规定的条件下一次加载的最高允许X射线管负载。
表示方法：
单次负载定额必须以曲线或数值表的形式给出。它表示阳极加载因素（例如标称焦点尺寸、阳极速度、X射线管电压波形和数值）、规定的等效阳极输入功率与加载时间的关系。确定方法：
单次负载定额必须定为在规定的加载时间内容许最高恒定阳极输入功率，它可以间隔重复加载。每次加载开始时的阳极热容量相当于规定的等效阳极输入功率值的阳极含热量。X射线管须能承受至少n次加载的试验，n由加载时间t（单位为秒)按下式确定：n
加载时间短于0.1s须按0.1s计算。验证方法：
按确定方法所述要求，试验单次负载定额时，应预期到X射线管预测寿命内会出现某些损坏。因此，只能在X射线管的型式试验时做这一试验。如果需要对一只X射线管做单次负载定额的验收试验，可以采用下列不太严格的方法：按加载时间0.01s、0.1s和1.0s的X射线管单次负载定额对X射线管进行相继10次的加载。相继加载之间的时间间隔，如适当时，须按阳极冷却曲线或X射线管组件冷却曲线来决定。使X射线管在每次加载开始时阳极含热量与对应于规定的等效阳极输入功率的阳极含热量相等。X射线管须能承受此试验，而无明显的损伤。符合本标准的说明：
如果要对符合本标准的单次负载定额加以说明，须按下述方式指明：单次负载定额IEC613—1978
7.2多次负载定额
由阳极输入功率和规定加载因素下多次加载的总时间之间的关系所给出的X射线管最大容许负载。
表示方法：
多次负载定额对具体应用来说，应以合适的加载因素值来给出：阳极起始含热量
一X射线管单次负载的阳极输人功率；一X射线管单次负载的加载时间：…加载总次数或多次加载的持续时间，一每秒钟X射线管单饮负载次数。验证方法：
如果需要对多次负载定额进行验收试验，可做下列试验：施加对于每秒钟4次的多次加载容许的X射线管最大负载，每次加载时间为0.05s；重复这些负载三，每次在规定的阳极起始含热量时开始。X射线管必须能承受该试验而无明显损伤。7.3输人功率的降低定额
YY/T 0064—91
以单次加载的加载时间函数给出的X射线管最大容许负载，在加载时间内阳极输入功率分级或连续降低。
表示方法：
若要给出降低输入功率值，必须是曲线或数值表形式，它表示X射线管负载在规定的阳极等效输入功率、标称焦点尺寸、阳极速度X射线管电位差波形、数值及其他有关因素情况下，与加载时间的函数关系。
确定方法：
降低输人功率定额必须用相应的单饮负载定额来决定，这样在其他情况相同及加载时间也相同情况下，加于阳极的电能量与单次负载的定额相同。1.
X射线管电位差峰值
最大电位差Www.bzxZ.net
最大极限电位差
X射线管电流
加载时间
阳极输入功率
标称阳极输入功率
等效阳极输入功率
X射线管组件输入功率
阳极含热量
阳极热容量
X射线管组件含热量
X射线管热容量
连续热耗散
附加说明：
YY/T 0064—91
特性参量与单位一览表
（补充件）
本标准由全国医用X射线设备及用具标准化分技术委员会归口。本标准由上海医疗器械九厂起草。字母符号
