【医药行业标准(YY)】 医用X射线管详细规范 XD51-20、40/100和XD51-20、40/125旋转阳极X射线管

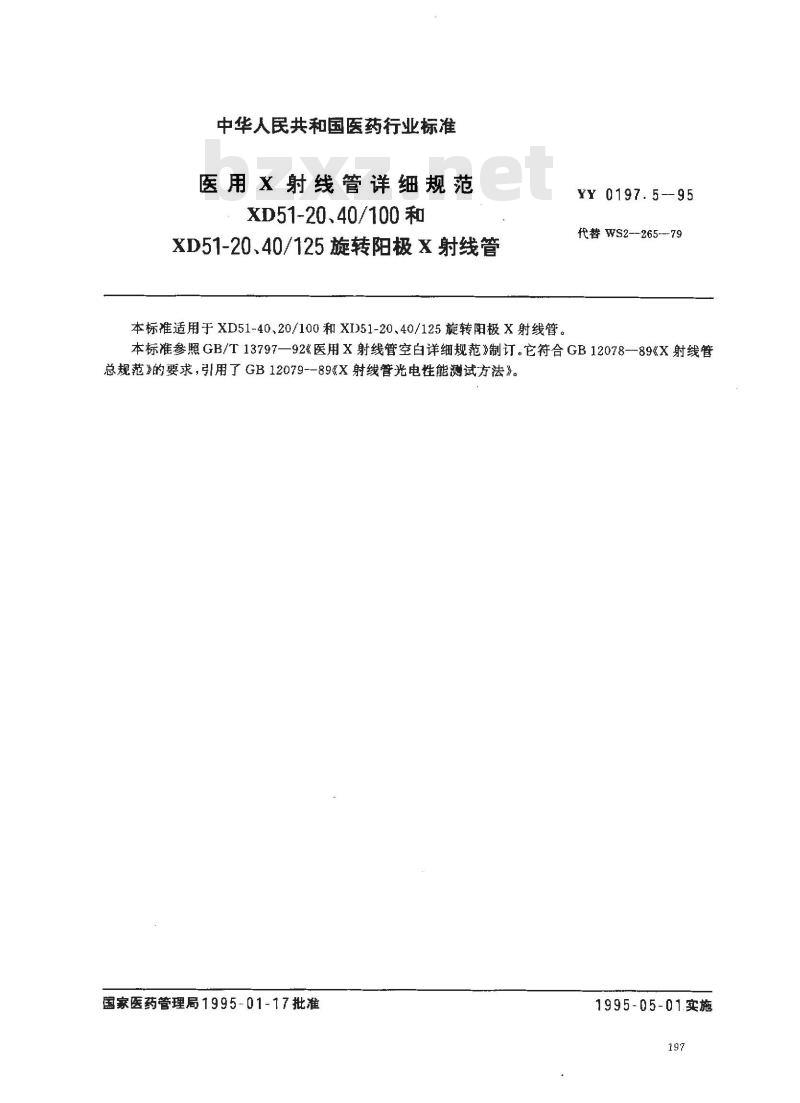

中华人民共和国医药行业标准
医用X射线管详细规范
XD51-20、40/100 和
XD51-20、40/125旋转阳极X射线管本标准适用于XD51-40、20/100和XID51-20、40/125旋转阳极X射线管。YY 0197.5--95
代替WS2--265--79
本标准参照GB/T13797—92医用X射线管空白详细规范》制订。它符合GB12078--89X射线管总规范》的要求，引用了GB12079--89%X射线管光电性能测试方法》。国家医药管理局1995-01-17批准1995-05-01实施
国家医药管理局
质量评定按GB12078-89
YY 0197.5-95
共8页

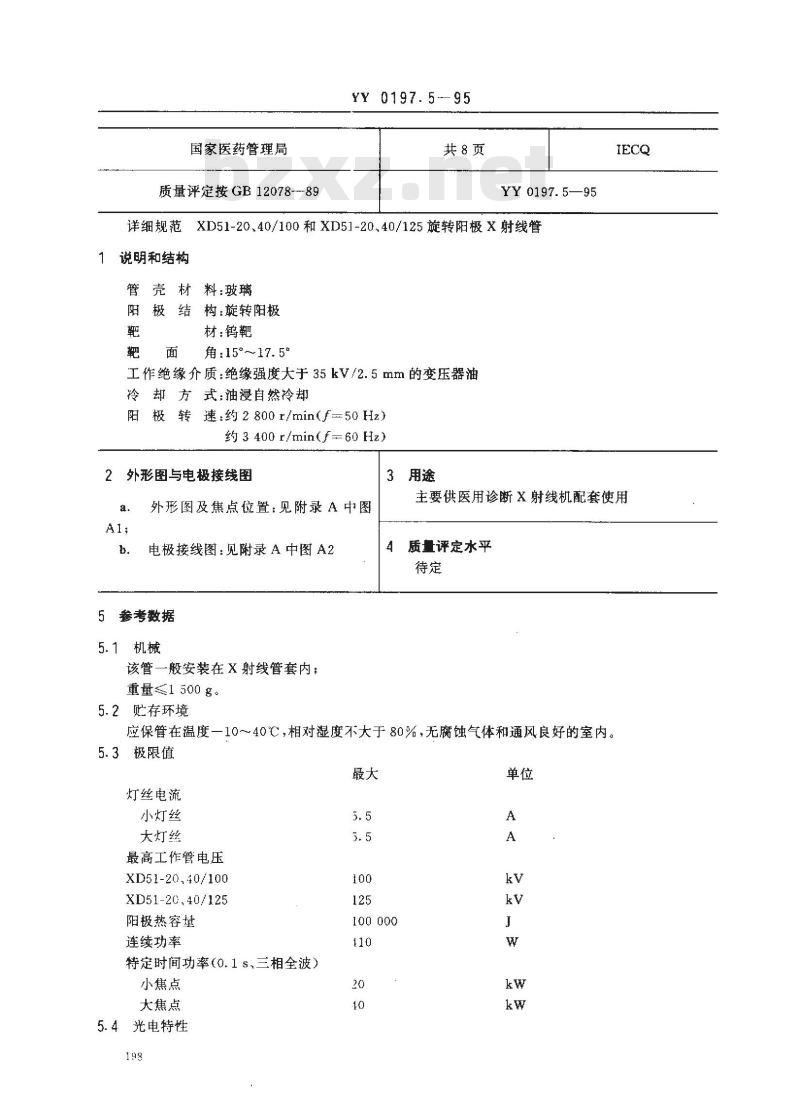

YY 0197. 5—95
详细规范XD51-20、40/100和XD51-20、40/125旋转阳极X射线管说明和结构
管壳材料：玻璃
阳极结构：旋转阳极
材：钨靶
角：15°~17.5°
工作绝缘介质：绝缘强度大于35kV/2.5mm的变压器油冷却方式：油浸自然冷却
阳极转速：约2800r/minf=50Hz）约3400r/min(f60Hz)
外形图与电极接线图
外形图及焦点位置：见附录A中图电极接线图：见附录A中图A2
5参考数据
5.1机械
该管一般安装在X射线管套内；
重量≤1500g。
5.2存环境
3用途
主要供医用诊断X射线机配套使用质量评定水平
应保管在温度一10～40℃，相对湿度不大于80%，无腐蚀气体和通风良好的室内。5.3极限值
灯丝电流
小灯丝
大灯丝
最高工作管电压
XD51-20,40/100
XD51-2C,40/125
阳极热容量
连续功率
特定时间功率（0.1s、三相全波）小焦点
大焦点
5.4光电特性
100 000

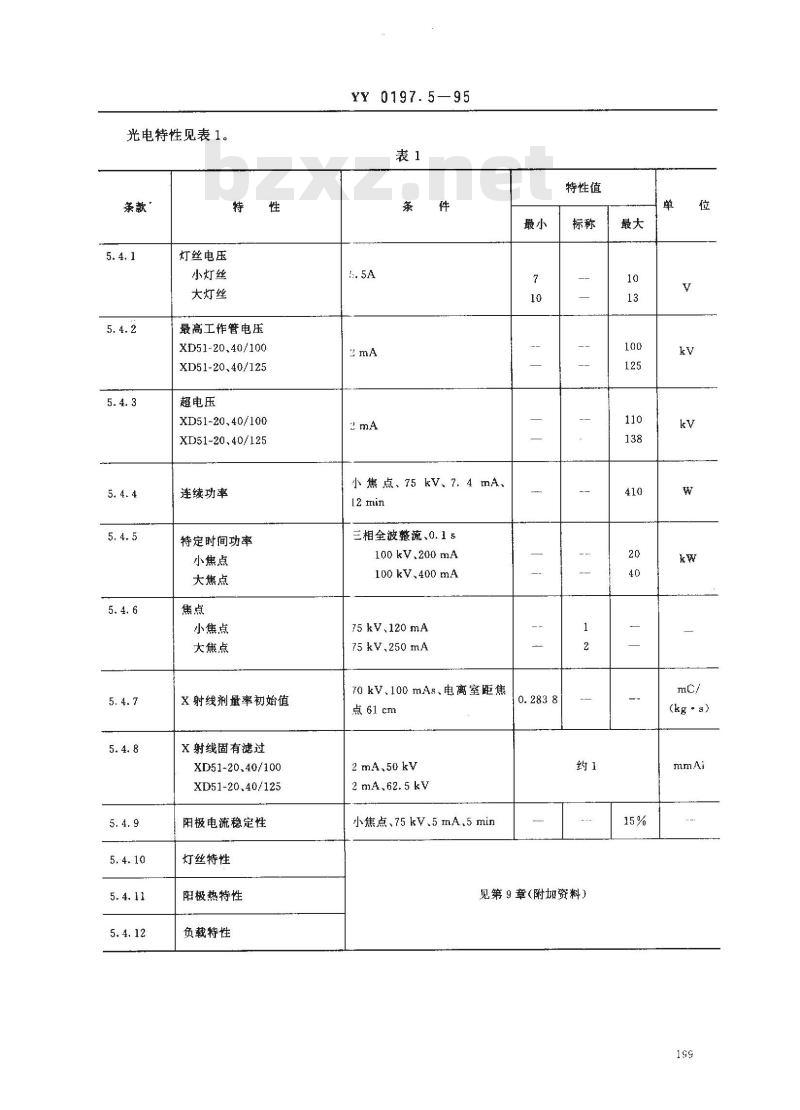

光电特性见表1。
灯丝电压
小灯丝
大灯丝
最高工作管电压
XD51-20.40/100
XD51-20.40/125
超电压
XD51-20,40/100
XD51-20,40/125
连续功率
特定时间功率
小焦点
大焦点
小焦点
大焦点
X射线剂量率初始值
X射线固有滤过
XD51-20.40/100
XD51-20.40/125
阳极电流稳定性
灯丝特性
阳极热特性
负载特性
YY 0197.5-95
小焦点、75 kV、7. 4 mA.
12 min
三相全波整流、0.1 s
100 kV.200 mA
100 kV.400 mA
75 kV,120 mA
75 kV,250 mA
70kV、100mAs、电离室距焦
点61cm
2 mA.50kv
2 mA62.5 kV
小焦点、75kV.5mA.5min
特性值
见第9章(附加资料）
(kg·s)

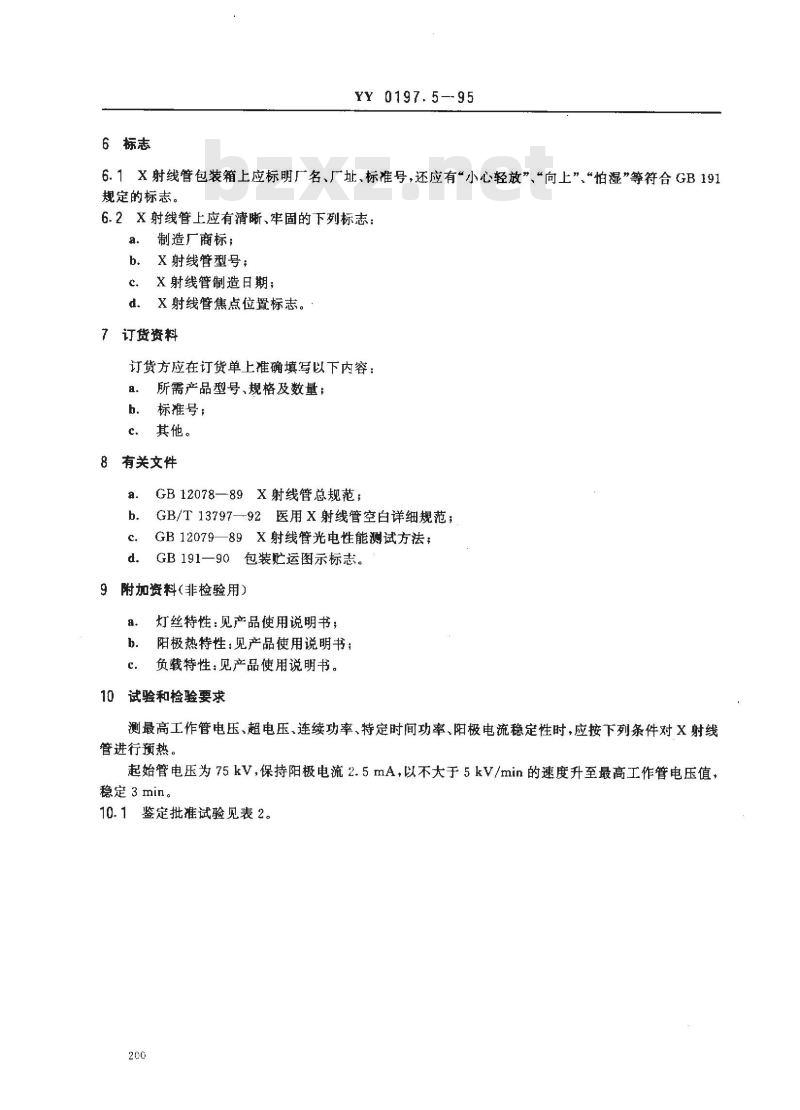

6标志
YY 0197.5-95
6.1X射线管包装箱上应标明厂名、厂址、标准号，还应有“小心轻放”、“向上”、“怕湿”等符合GB191规定的标志。
6.2X射线管上应有清晰、牢固的下列标志：制造厂商标；
b，X射线管型号；
X射线管制造日期；
d．X射线管焦点位置标志。
7订货资料
订货方应在订货单上准确填写以下内容：所需产品型号、规格及数量；
标准号：
c．其他。
8有关文件
GB12078—89X射线管总规范：
GB/T13797—-92医用X射线管空白详细规范；GB12079—89X射线管光电性能测试方法：GB191—90包装贮运图示标志。
9附加资料(非检验用）
灯丝特性：见产品使用说明书；b．阳极热特性：见产品使用说明书；负载特性：见产品使用说明书。c
10试验和检验要求
测最高工作管电压、超电压、连续功率、特定时间功率、阳极电流稳定性时，应按下列条件对X射线管进行预热。
起始管电压为75kV，保持阳极电流2.5mA，以不大于5kV/min的速度升至最高工作管电压值，稳定 3 min。

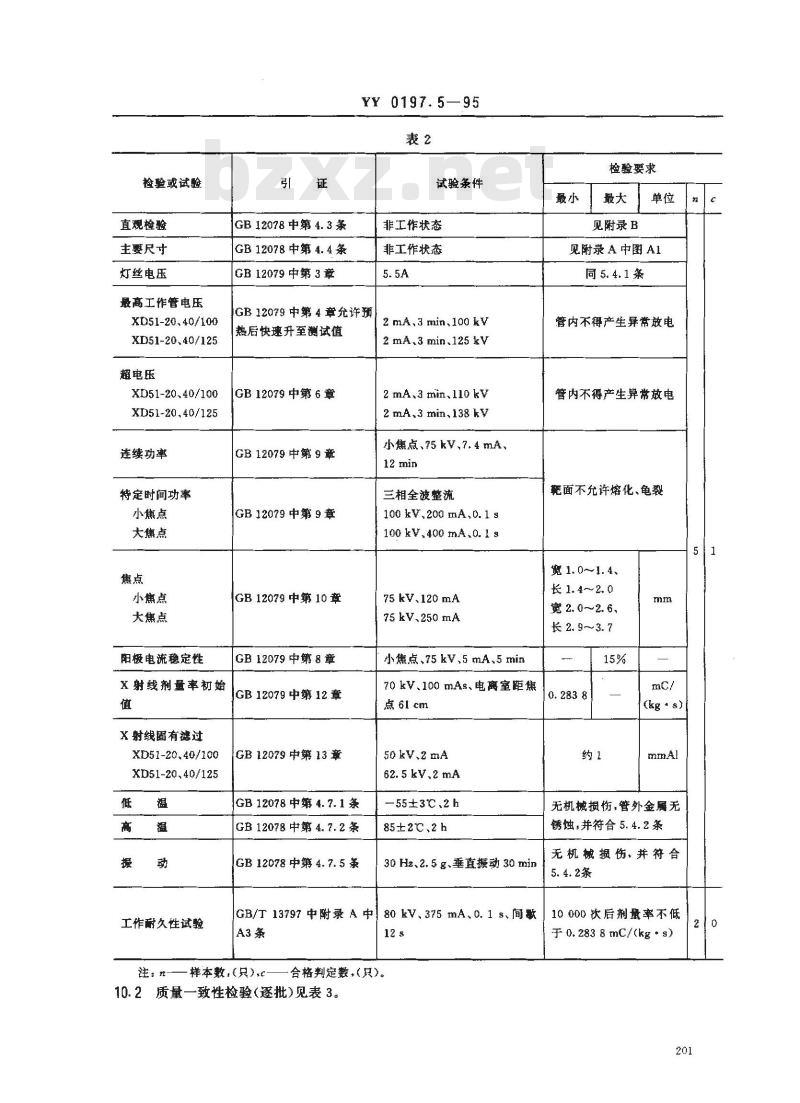

10.1鉴定批准试验见表2。
检验或试验
直观检验
主要尺寸
灯丝电压
最高工作管电压
XD51-20.,40/100
XD51-20,40/125
超电压
XD51-20.40/100
XD51-20,40/125
连续功率
特定时间功率
小焦点此内容来自标准下载网
大焦点
小焦点
大焦点
阳极电流稳定性
X射线剂量率初始
X 射线固有滤过
XD51-20,40/100
XD51-20,40/125
工作耐久性试验
GB12078中第4.3条
GB12078中第4.4条
GB12079中第3章
YY 0197.5—95
试验条件
非工作状态
非工作状态
GB12079中第4章允许预
热后快速升至测试值
GB12079中第6章
GB12079中第9章
GB12079中第9章
GB12079中第10章
GB12079中第8章
GB12079中第12章
GB12079中第13章
GB12078中第4.7.1条
GB12078中第4.7.2条
GB12078中第4.7.5条
2 mA,3 min.100 kV
2 mA.3 min.125 kV
2 mA,3 min,110 kV
2 mA,3 min,138 kV
小焦点、75kV、7.4mA、
三相全波整流
100 kV.200 mA.0. 1 s
100 kV,400 mA.0. 1 s
75 kV.120 mA
75 kV.250 mA
小焦点、75kV、5mA.5min
70kV、100mAs、电离室距焦
点61cm
50 kV.2mA
62.5 kV,2 mA
55±3℃.2h
85±2℃,2h
30Hz、2.58、垂直握动30min
GB/T 13797 中附录 A 中)80 kV、375 mA、0. 1 s、间歌A3条
注我—
样本教，（只）c
合格判定数，（只）。
10.2质量一致性检验（逐批）见表3。最小
检验要求
见附录B
见附录A中图A1
同5.4.1条
管内不得产生异常放电
管内不得产生异常放电
靶面不允许熔化、龟裂
宽 1. 0~1. 4、
长1.4～2.0
宽2.0~2.6、
长2.9～3.7
(kg +s) /
无机撼损伤，管外金属无
锈蚀，并符合5.4.2条
无机械损伤、并符合
10000次后剂量率不低
于 0. 283 8 mC/(kg * s)
组份组
捡验或试验
直观检验
主要尺寸
灯丝电压
最高工作管电压
XD51-20.40/100
XD51-20.40/125
超电压
XD51-20,40/100
XD51-20,40/125
连续功率
特定时间功率
小焦点
大焦点
小焦蕉点
大焦点
YY 0197.5—95
GB12078中第4.3条
GB12078中第4.4条
GB12079中第3章
GB12079中第4章
允许预热后快速升至
测试值
GB12079中第6章
GB12079中第9章
GB12079中第9章
GB12079中第10章
3质量一致性检验（周期）见表4。10.3
试验条件
非工作状态
非工作状态
2 mA.3 min,100 kV
2 mA,3 min,125 kV
2 mA,3 min,110 kV
2 mA.3 min,138 kV
小焦点、75kV、7.4mA、
三相全波整流
200 mA,100 kV,0. 1 s
400 mA,100 kV,0. 1 s
75 kV.120 mA
75kV.250mA
组分组
检验或试验
阳极电流稳定性
GB12079中第8章
GB12078中第4.7.1条
GB12078中第4.7.2条
GB12078中4.7.5条
X射线剂量率初
GB12079中第12章
GB/T13797录A中
工作耐久性
注；·周期，单位月。
11延期交货
试验条件
小焦点、75kV、5mA、
—55±3℃、2h
85±2℃、2h
30Hz、2.5g、垂直振动
70kV、100mAs、电离室
距焦点61cm
80kV.375mA,0.1$.间
歇12s
检验要求
最小最大单位
见附录B
见附录A中图A1
同5.4.1条
管内不得产生异
常放电
靶面不允许熔化、
宽：1.0~1.4
长：1.4～2.0
宽：2.0～2.6
长：2.9～3.7
检验要求
无机械损伤，管外零
件无锈蚀并符合
5. 4.2条
无机撼损伤，并符合
(kg *s)
10 000次后剂量率不
低于0.2838mC/
(kg·s)
通过质量一致性检验的X射线管，库存超过12个月，交货前必须重新检验，要求同表3。202
焦点标志
YY 0197.5—95
附录A
有关图形
（补充件）
l1omin
150±1.25
250±5
L或绿S或红
C或恶
电极名称
小灯丝
大灯丝
公用点
YY 0197.5-
附录B
直观检验要求与方法
（补充件）
S或红色
L或绿色
C或黑色
X射线管接线板应平整，粘合剂适量并牢固，焊锡圆滑，无虚焊、短路现象。用目视、电表检验。X射线管玻壳上不应有不透明的砂点和影响X射线管质量的气泡，划痕。用目视检验。B2
X射线管内电极表面应无有害性能的损伤。用目视检验。阳极靶的靶面不应有裂缝和熔化现象。用目视检验。B4
B5X射线管管内不允许有影响正常工作的碎屑。用目视检验。B6X射线管内金属零件的焊接和连接应牢固。用目规检验。B7
x射线管在包装前的重量不应超过1500g。用天平或案秤检验附加说明：
本标准由国家医药管理局提出。本标准由全国医用X射线设备及用具标准化分技术委员会归口。本标准由杭州电子管厂和上海医疗器械九厂负责起草。本标准主要起草人张二平、华惠英、胡有成、林必成、汤美朗。20+
