【通信行业标准(YD)】 公用分组交换数据网工程验收规范

1总则

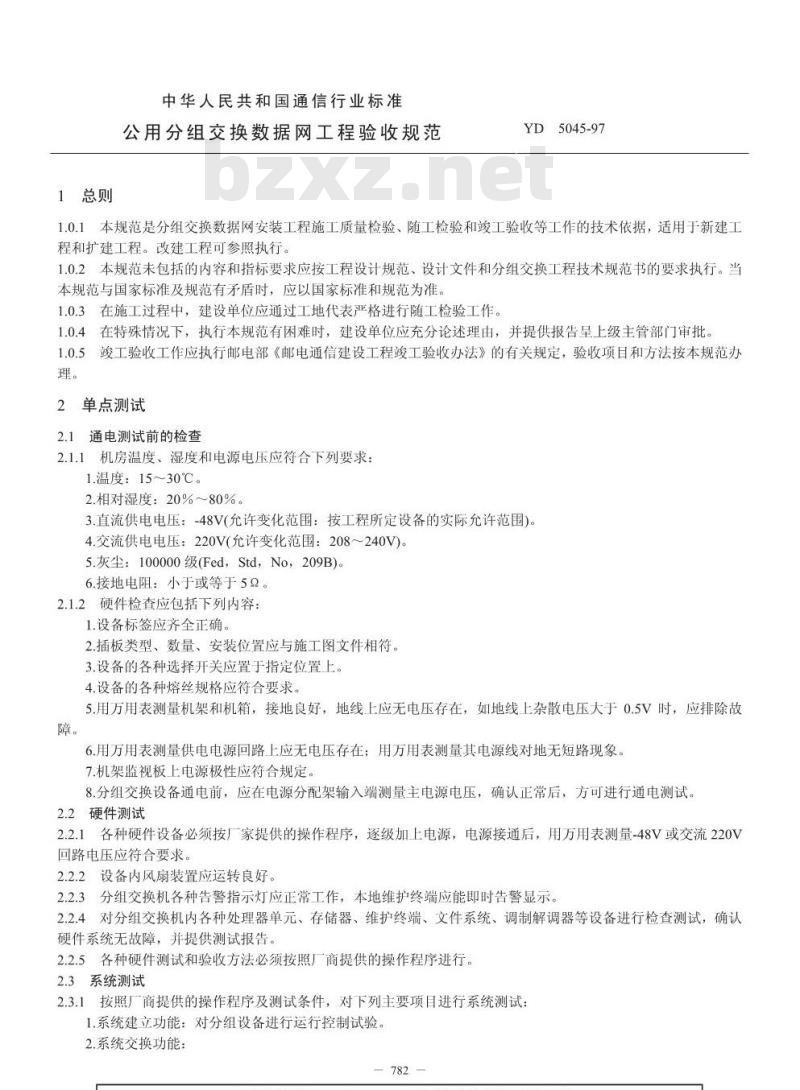

中华人民共和国通信行业标准
公用分组交换数据网工程验收规范YD5045-97
1.0.1本规范是分组交换数据网安装工程施工质量检验、随工检验和竣工验收等工作的技术依据，适用于新建工程和扩建工程。改建工程可参照执行。1.0.2本规范未包括的内容和指标要求应按工程设计规范、设计文件和分组交换工程技术规范书的要求执行。当本规范与国家标准及规范有矛盾时，应以国家标准和规范为准。1.0.3在施工过程中，建设单位应通过工地代表严格进行随工检验工作。1.0.4在特殊情况下，执行本规范有困难时，建设单位应充分论述理由，并提供报告呈上级主管部门审批。1.0.5工验收工作应执行邮电部《邮电通信建设工程竣工验收办法》的有关规定，验收项目和方法按本规范办理。
2单点测试
2.1通电测试前的检查
2.1.1机房温度、湿度和电源电压应符合下列要求：1.温度：15~30℃。
2.相对湿度：20%～80%。
3.直流供电电压：-48V(允许变化范围：按工程所定设备的实际允许范围)。4.交流供电电压：220V(允许变化范围：208～240V)。5.灰尘：100000级(Fed，Std，No，209B)。6.接地电阻：小于或等于5Q。
2.1.2硬件检查应包括下列内容：1.设备标签应齐全正确。
2.插板类型、数量、安装位置应与施工图文件相符。3.设备的各种选择开关应置于指定位置上。4.设备的各种熔丝规格应符合要求。5.用方用表测量机架和机箱，接地良好，地线上应无电压存在，如地线上杂散电压大于0.5V时，应排除故障。
6.用万用表测量供电电源回路上应无电压存在；用万用表测量其电源线对地无短路现象7.机架监视板上电源极性应符合规定。8.分组交换设备通电前，应在电源分配架输入端测量主电源电压，确认正常后，方可进行通电测试。2.2硬件测试
2.2.1各种硬件设备必须按厂家提供的操作程序，逐级加上电源，电源接通后，用万用表测量-48V或交流220V回路电压应符合要求。
2.2.2设备内风扇装置应运转良好。2.2.3分组交换机各种告警指示灯应正常工作，本地维护终端应能即时告警显示，2.2.4对分组交换机内各种处理器单元、存储器、维护终端、文件系统、调制解调器等设备进行检查测试，确认硬件系统无故障，并提供测试报告。2.2.5各种硬件测试和验收方法必须按照厂商提供的操作程序进行。2.3系统测试此内容来自标准下载网
2.3.1按照厂商提供的操作程序及测试条件，对下列主要项目进行系统测试：1.系统建立功能：对分组设备进行运行控制试验。2.系统交换功能：
YD5045-97

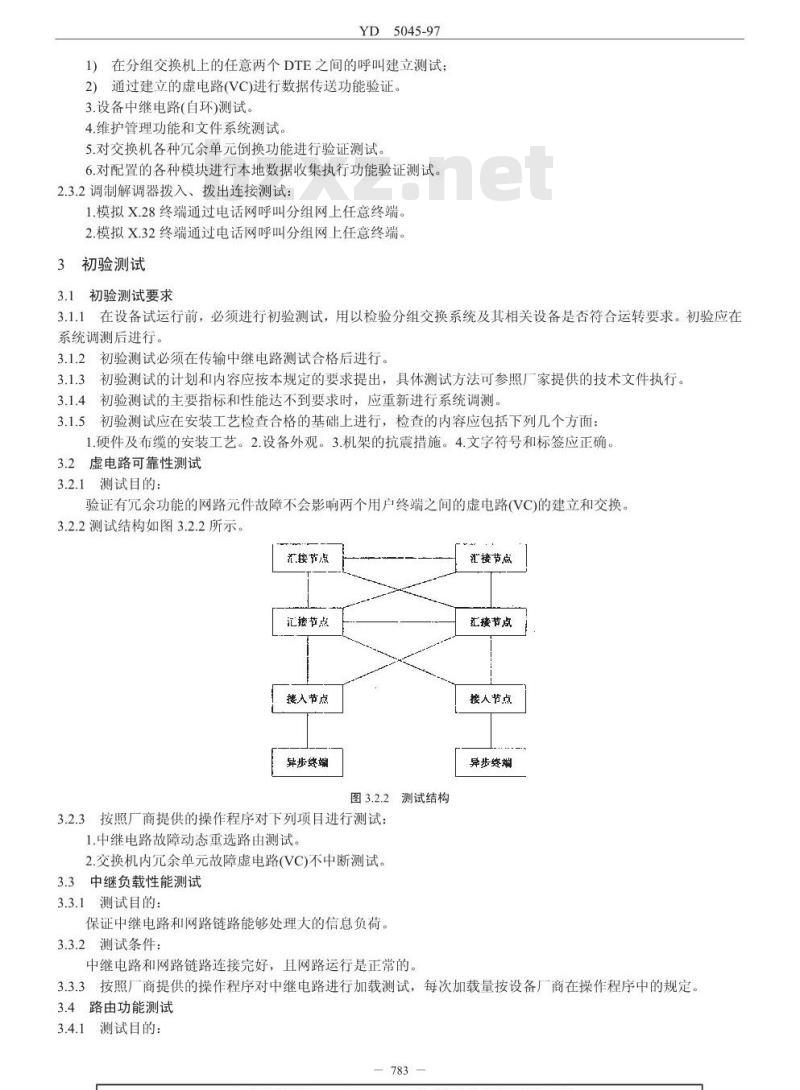

1）在分组交换机上的任意两个DTE之间的呼叫建立测试；2）通过建立的虚电路(VC)进行数据传送功能验证。3.设备中继电路(自环)测试。
4.维护管理功能和文件系统测试。5.对交换机各种余单元倒换功能进行验证测试6.对配置的各种模块进行本地数据收集执行功能验证测试。2.3.2调制解调器拨入、拨出连接测试：1.模拟X.28终端通过电话网呼叫分组网上任意终端。2.模拟X.32终端通过电话网呼叫分组网上任意终端。初验测试
3.1初验测试要求
3.1.1在设备试运行前，必须进行初验测试，用以检验分组交换系统及其相关设备是否符合运转要求。初验应在系统调测后进行。
3.1.2初验测试必须在传输中继电路测试合格后进行。3.1.3初验测试的计划和内容应按本规定的要求提出，具体测试方法可参照厂家提供的技术文件执行。3.1.4初验测试的主要指标和性能达不到要求时，应重新进行系统调测。3.1.5初验测试应在安装工艺检查合格的基础上进行，检查的内容应包括下列几个方面：1.硬件及布缆的安装工艺。2.设备外观。3.机架的抗震措施。4.文字符号和标签应正确。3.2虚电路可靠性测试
3.2.1测试目的：
验证有穴余功能的网路元件故障不会影响两个用户终端之间的虚电路(VC)的建立和交换3.2.2测试结构如图3.2.2所示。汇接节点
汇接节点
接人节点
异步婆端
图3.2.2测试结构
3.2.3按照厂商提供的操作程序对下列项目进行测试1.中继电路故障动态重选路由测试。2.交换机内元余单元故障虚电路(VC)不中断测试。3.3中继负载性能测试
3.3.1测试目的：
保证中继电路和网路链路能够处理大的信息负荷。3.3.2测试条件：
中继电路和网路链路连接完好，且网路运行是正常的。汇接节点
汇接节点
接人节点
异步婆端
3.3.3按照厂商提供的操作程序对中继电路进行加载测试，每次加载量按设备厂商在操作程序中的规定。3.4路由功能测试
3.4.1测试目的：

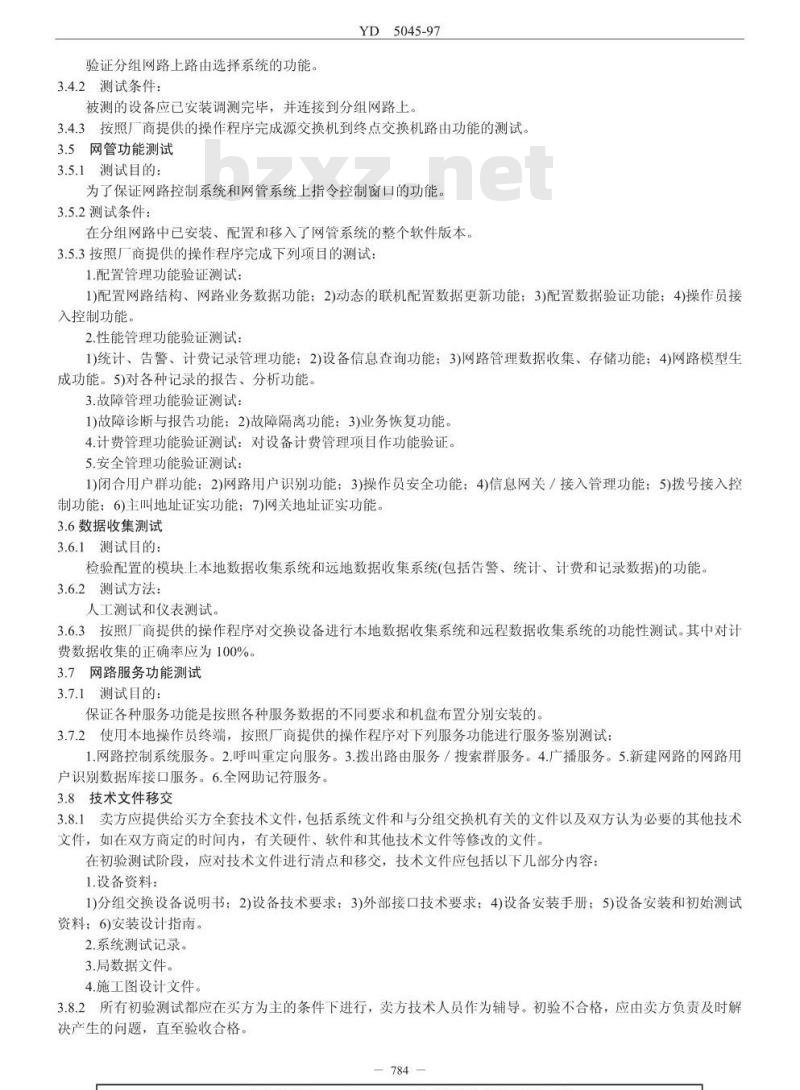

验证分组网路上路由选择系统的功能。3.4.2测试条件：
YD5045-97
被测的设备应已安装调测完毕，并连接到分组网路上。3.4.3：按照厂商提供的操作程序完成源交换机到终点交换机路由功能的测试。3.5网管功能测试
3.5.1测试目的：
为了保证网路控制系统和网管系统上指令控制窗口的功能3.5.2测试条件：
在分组网路中已安装、配置和移入了网管系统的整个软件版本。3.5.3按照厂商提供的操作程序完成下列项目的测试：1.配置管理功能验证测试：
1)配置网路结构、网路业务数据功能：2)动态的联机配置数据更新功能：3)配置数据验证功能；4)操作员接入控制功能。
2.性能管理功能验证测试：
1)统计、告警、计费记录管理功能：2)设备信息查询功能；3)网路管理数据收集、存储功能；4)网路模型生成功能。5)对各种记录的报告、分析功能。3.故障管理功能验证测试：
1)故障诊断与报告功能：2)故障隔离功能；3)业务恢复功能。4.计费管理功能验证测试：对设备计费管理项目作功能验证。5.安全管理功能验证测试：
1)闭合用户群功能：2)网路用户识别功能：3)操作员安全功能：4)信息网关/接入管理功能：5)拨号接入控制功能；6)主叫地址证实功能：7)网关地址证实功能。3.6数据收集测试
3.6.1测试目的：
检验配置的模块上本地数据收集系统和远地数据收集系统（包括告警、统计、计费和记录数据)的功能。3.6.2测试方法：
人工测试和仪表测试。
3.6.3按照厂商提供的操作程序对交换设备进行本地数据收集系统和远程数据收集系统的功能性测试。其中对计费数据收集的正确率应为100%。3.7网路服务功能测试
3.7.1测试目的：
保证各种服务功能是按照各种服务数据的不同要求和机盘布置分别安装的。3.7.2使用本地操作员终端，按照厂商提供的操作程序对下列服务功能进行服务鉴别测试：1.网路控制系统服务。2.呼叫重定向服务。3.拨出路由服务/搜索群服务。4.广播服务。5.新建网路的网路用户识别数据库接口服务。6.全网助记符服务。3.8技术文件移交
3.8.1卖方应提供给买方全套技术文件，包括系统文件和与分组交换机有关的文件以及双方认为必要的其他技术文件，如在双方商定的时间内，有关硬件、软件和其他技术文件等修改的文件。在初验测试阶段，应对技术文件进行清点和移交，技术文件应包括以下几部分内容：1.设备资料：
1)分组交换设备说明书：2)设备技术要求；3)外部接口技术要求：4)设备安装手册：5)设备安装和初始测试资料：6)安装设计指南。
2.系统测试记录。
3.局数据文件。
4.施工图设计文件。
3.8.2所有初验测试都应在买方为主的条件下进行，卖方技术人员作为辅导。初验不合格，应由卖方负责及时解决产生的问题，直至验收合格。-784

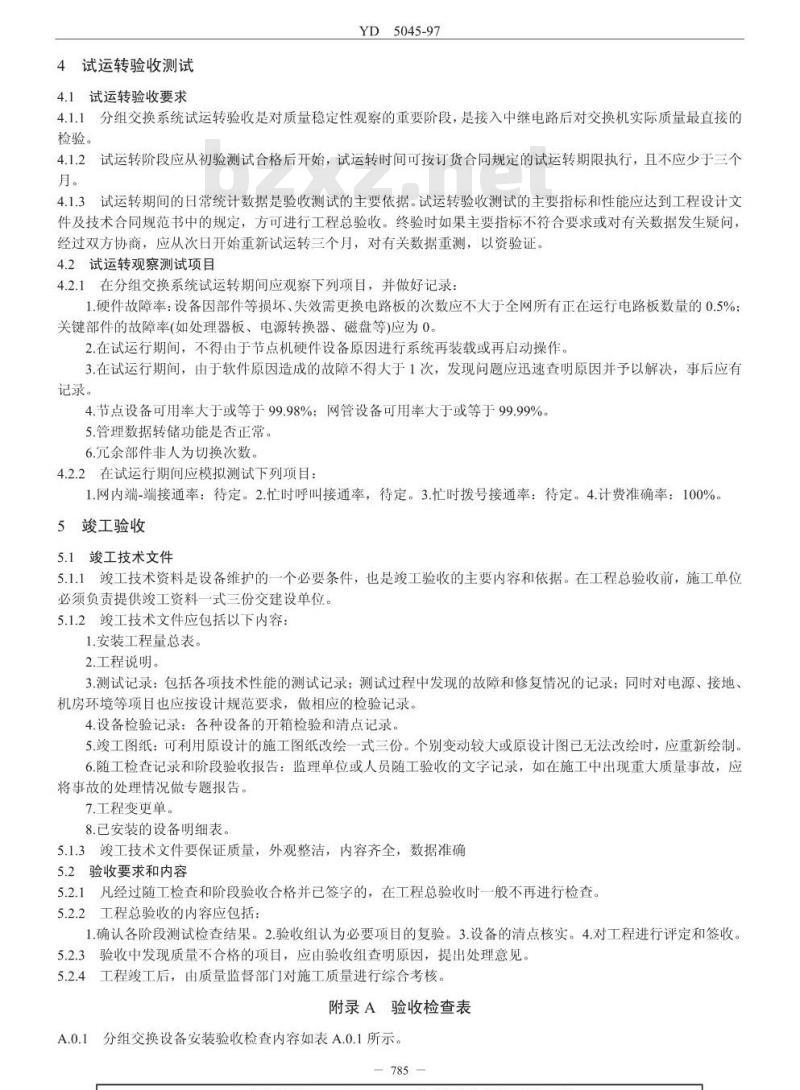

4试运转验收测试
4.1试运转验收要求
YD5045-97
4.1.1分组交换系统试运转验收是对质量稳定性观察的重要阶段，是接入中继电路后对交换机实际质量最直接的检验。
4.1.2试运转阶段应从初验测试合格后开始，试运转时间可按订货合同规定的试运转期限执行，且不应少于三个月。
4.1.3试运转期间的日常统计数据是验收测试的主要依据。试运转验收测试的主要指标和性能应达到工程设计文件及技术合同规范书中的规定，方可进行工程总验收。终验时如果主要指标不符合要求或对有关数据发生疑问，经过双方协商，应从次日开始重新试运转三个月，对有关数据重测，以资验证。4.2试运转观察测试项目
4.2.1在分组交换系统试运转期间应观察下列项目，并做好记录：1.硬件故障率：设备因部件等损坏、失效需更换电路板的次数应不大于全网所有正在运行电路板数量的0.5%；关键部件的故障率(如处理器板、电源转换器、磁盘等)应为0。2.在试运行期间，不得由于节点机硬件设备原因进行系统再装载或再启动操作。3.在试运行期间，由于软件原因造成的故障不得大于1次，发现问题应迅速查明原因并予以解决，事后应有记录。
4.节点设备可用率大于或等于99.98%；网管设备可用率大于或等于99.99%5.管理数据转储功能是否正常。6.穴余部件非人为切换次数。
4.2.2在试运行期间应模拟测试下列项目：1.网内端-端接通率：待定。2.忙时呼叫接通率，待定。3.忙时拨号接通率：待定。4.计费准确率：100%。5竣工验收
5.1竣工技术文件
5.1.1工技术资料是设备维护的一个必要条件，也是竣工验收的主要内容和依据。在工程总验收前，施工单位必须负责提供峻工资料一式三份交建设单位。5.1.2竣工技术文件应包括以下内容：1.安装工程量总表。
2.工程说明。
3.测试记录：包括各项技术性能的测试记录：测试过程中发现的故障和修复情况的记录；同时对电源、接地、机房环境等项目也应按设计规范要求，做相应的检验记录。4.设备检验记录：各种设备的升箱检验和清点记录。5.竣工图纸：可利用原设计的施工图纸改绘一式三份。个别变动较大或原设计图已无法改绘时，应重新绘制。6.随工检查记录和阶段验收报告：监理单位或人员随工验收的文字记录，如在施工中出现重大质量事故，应将事故的处理情况做专题报告。7.工程变更单。
8.已安装的设备明细表。
5.1.3：工技术文件要保证质量，外观整洁，内容齐全，数据准确5.2验收要求和内容
5.2.1凡经过随工检查和阶段验收合格并已签字的，在工程总验收时一般不再进行检查5.2.2工程总验收的内容应包括：1.确认各阶段测试检查结果。2.验收组认为必要项目的复验。3.设备的清点核实。4.对工程进行评定和签收。5.2.3验收中发现质量不合格的项目，应由验收组查明原因，提出处理意见，5.2.4工程工后，由质量监督部门对施工质量进行综合考核。附录A验收检查表

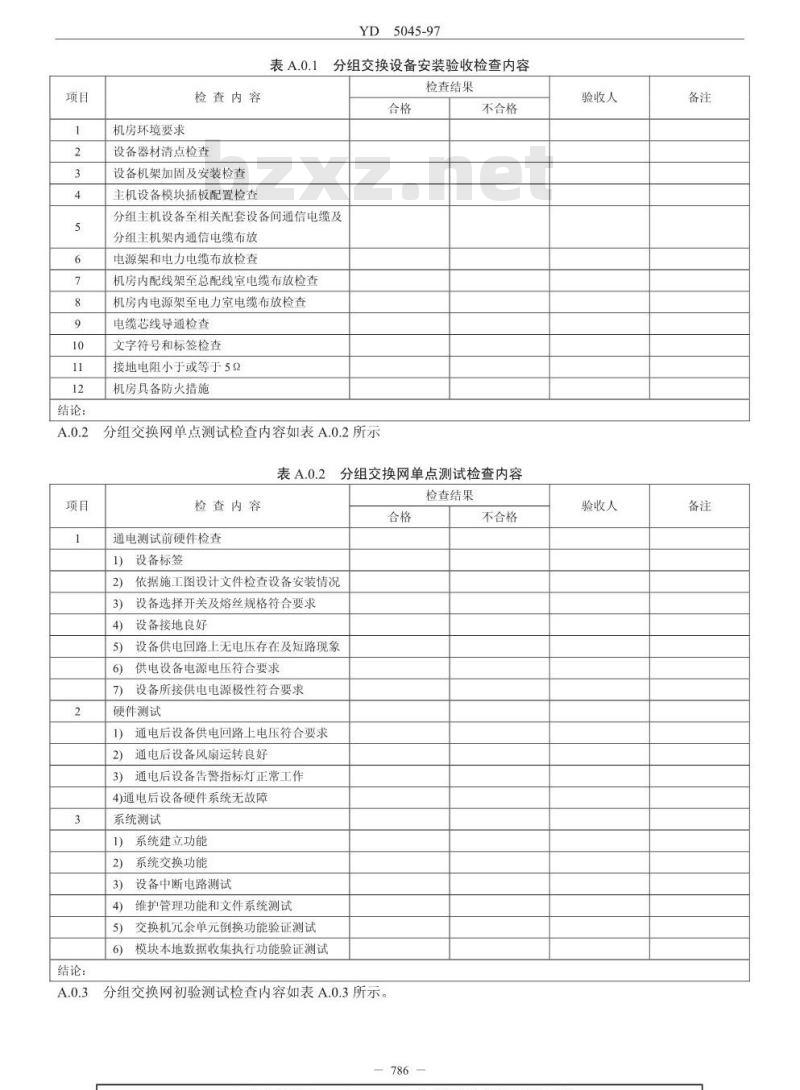

A.0.1分组交换设备安装验收检查内容如表A.0.1所示。-785
结论：
结论：
机房环境要求
检查内容
设备器材清点检查
设备机架加固及安装检查
主机设备模块插板配置检查
5045-97
分组交换设备安装验收检查内容检查结果
分组主机设备至相关配套设备间通信电缆及分组主机架内通信电缆布放
电源架和电力电缆布放检查
机房内配线架至总配线室电缆布放检查机房内电源架至电力室电缆布放检查电缆芯线导通检查
文字符号和标签检查
接地电阻小于或等于52
机房具备防火措施
分组交换网单点测试检查内容如表A.0.2所示表A.0.2
检查内容
通电测试前硬件检查
设备标签
不合格
分组交换网单点测试检查内容
检查结果
依据施工图设计文件检查设备安装情况2）
设备选择开关及熔丝规格符合要求3）
设备接地良好
设备供电回路上无电压存在及短路现象供电设备电源电压符合要求
设备所接供电电源极性符合要求7）
硬件测试
通电后设备供电回路上电压符合要求通电后设备风扇运转良好
通电后设备告警指标灯正常工作4)通电后设备硬件系统无故障
系统测试
系统建立功能
系统交换功能
设备中断电路测试
维护管理功能和文件系统测试
交换机元余单元倒换功能验证测试6
模块本地数据收集执行功能验证测试分组交换网初验测试检查内容如表A.0.3所示。786
不合格
验收人
验收人
结论：
结论：
网络业务功能
基本业务
可选业务
检查内容
虚电路可靠性测试
中继电路故障动态重选路由测试交换机内元余单元发生故障时虚电路不2)
中断测试
中继负载性能测试
路由功能测试
网管功能测试
1）配置管理功能
2）性能管理功能
3）故障管理功能
4）计费管理功能
5）安全管理功能
数据收集测试
网络服务功能测试
技术文件移交
5045-97
分组交换网初验测试检查内容
检查结果
分组交换网试运转观察测试内容如表A.0.4所示。不合格
表A.0.4分组交换网运转观察测试内容检查内容
观察项目
硬件故障率
2）软件故障次数
节点设备可用率
网管设备可用率
管理数据转储功能
元余部件非人为切换次数
模拟测试项目
网内端-端接通率
2）忙时拨号接通率
3）忙时呼叫接通率
计费准确率
附录B
检查结果
本规范用词说明
在本规范条文中，有关严格程度的用词采用以下三级写法：B.0.1
1.表示很严格，非这样做不可的用词：正面词采用“必须”，反面词采用“严禁”。2.表示严格，在正常情况下均应这样做的用词：正面词采用“应”，反面词采用“不应”或“不得”。787
验收人
验收人
YD5045-97
3.表示允许稍有选择，在条件许可时首先应这样做的用词：正面词采用“宜”，反面词采用“不宜”。表示有选择，在一定条件下可以这样做，采用“可”。B.0.2条文中指明必须按其他有关标准和规范执行的写法为“应按..·执行”或“应符合.·要求或规定”。非必须按所指定的标准和规范执行的写法为“可参照.”。条文说明
1总则
在施工过程中，建设单位应派监理人员或相关代表组织随工验收，在检验过程中，若认为某些项目不符合设计要求时，应随时进行记录，并要求施工单位进行必要的改进2单点测试
在设备加电前，应按照施工图设计文件及设备说明书要求对机房环境、设备施工质量进行检查，确认正常后，方可进行通电测试。系统测试必须在硬件测试合格后进行。3初验测试
3.1.1初验测试的目的是检查分组交换系统及其相关设备是否符合运转要求，工程验收组可根据施工单位提供的测试报告研究及确定抽测项目。3.2.1网路元件包括网路中继电路、链路、资源模块、管理板和公共存储器等。4试运转验收测试
4.1.3分组交换系统试运转是对质量稳定性观察的重要阶段，是接入中继电路后对交换机实际质量最直接的检验。试运转时间可按订货合同规定的试运转期限执行，但不能少于三个月。4.2.2目前邮电部对分组交换网内端-端接通率、忙时呼叫接通率、忙时拨号接通率指标没有明确规定，但必须达到部维护考核指标。
5竣工验收
工程验收是一项复杂和细致的考核工作，参加考核的人员应根据提供的各项检验项目材料，结合现场的实际观察得出主观评价意见，最后，由验收委员会作出结论。-788-
