【通信行业标准(YD)】 传真存储转发业务网工程设计暂行规定

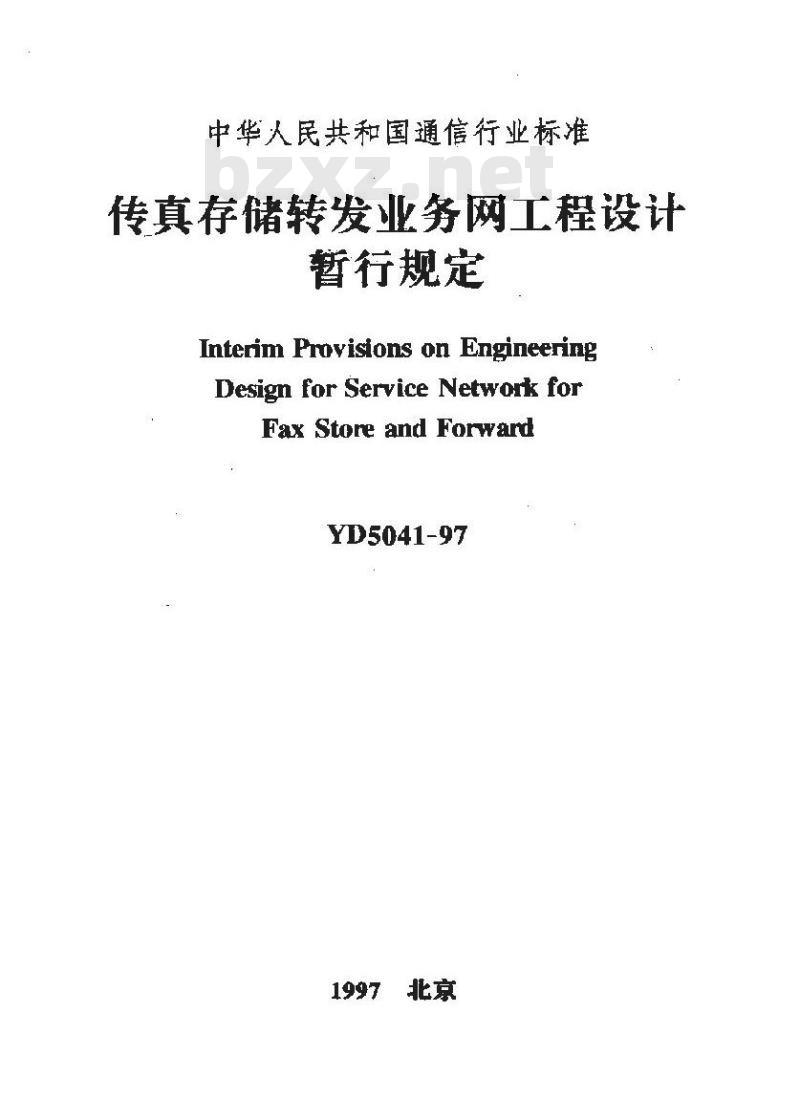

中华人民共和国通信行业标准
传真存储转发业务网工程设计
暂行规定
Interim Provisions on EngineeringDesign for Service Network forFax Store and Forward
YD5041-97

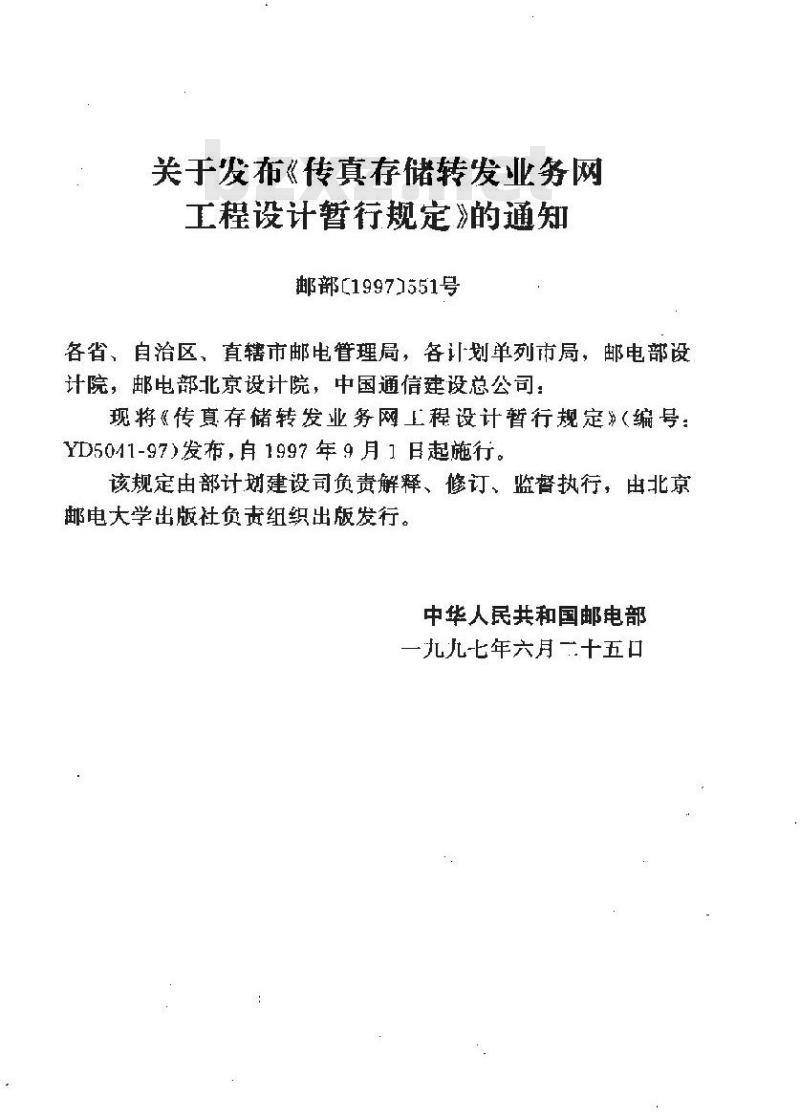

关于发布《传真存储转发业务网工程设计暂行规定》的通知
邮部[1997】551号
各省、自治区，直辖市邮电管理局，各让划单列市局，邮电部设计院，邮电部北京设计院，中国通信建设总公司：现将《传真存储转发业务网上程设计暂行规定（编号：YD5041-97）发布，自1997年9月1日起施行。该规定由部计划建设司负责解释、修订、监督执行，由北京邮电大学出版社负责组织出版发行。中华人民共和国邮电部
一九九七年六月二十五口

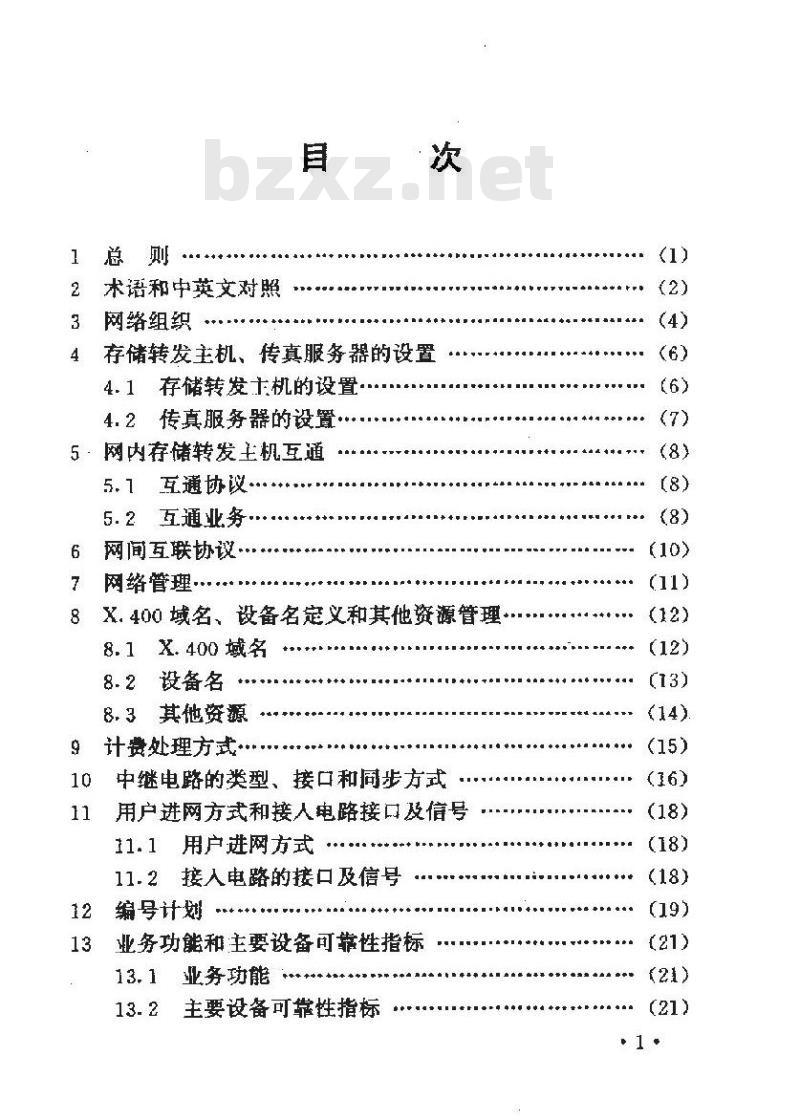

1总则
2术语和中英文对照
3网络组织bzxZ.net
存储转发主机、传真服务器的设置4
4.1存储转发主机的设置..
4.2传真服务器的设置
5·网内存储转发主机互通
5.1互通协议
5.2互通业务
网间互联协议
网络管理
X.400域名、设备名定义和其他资源管理8
8.1 X.400域名
8.2设备名
8.3其他资源
计费处理方式·
中继电路的类型、接口和同步方式用户进网方式和接人电路接口及信号用户进网方式
11.2接入电路的接口及信号
编号计划
业务功能和主要设备可靠性指标13. 1
业务功能
主要设备可靠性指标

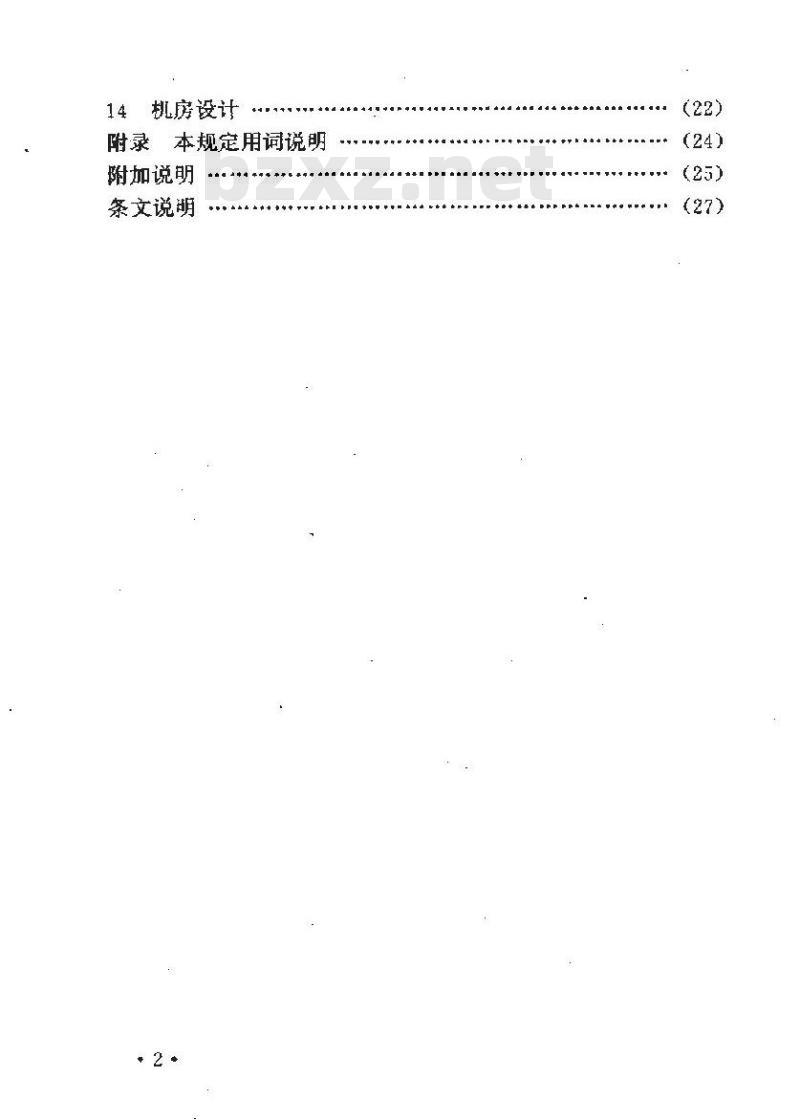

14机房设计
附录本规定用词说明
附加说明
察文说明

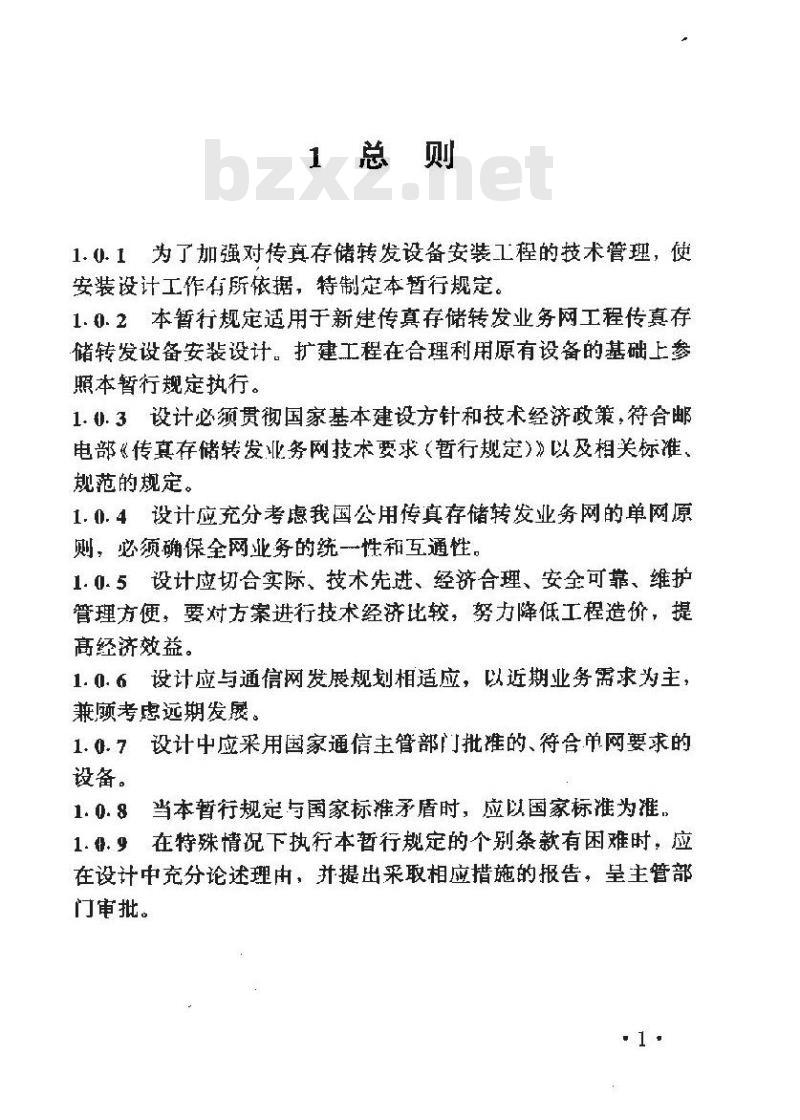

1总则
1.0.1为了加强对传真存储转发设备安装工程的技术管理，使安装设计工作有所依据，特制定本暂行规定。1.0.2本暂行规定适用于新建传真存储转发业务网工程传真存储转发设备安装设计。扩建工程在合理利用原有设备的基础上参照本暂行规定执行。
1..3设计必须贯彻国家基本建设方针和技术经济政策，符合邮电部《传真存储转发业务网技术要求（暂行规定）》以及相关标准、规范的规定。
1.0.4设计应充分考我国公用传真存储转发业务网的单网原则，必须确保全网业务的统一性和互通性。1.0.5设计应切合实际、技术先进、经济合理、安全可靠、维护管理方便，要对方案进行技术经济比较，努力降低工程造价，提高经济效益。
1.0.6设计应与通信网发展规划相适应，以近期业务需求为主，兼顾考虑远期发展。
1.（.7设计中应采用国家通信主管部门批谁的、符合单网要求的设备。
当本暂行规定与国家标准矛盾时，应以国家标准为准：1. 0.8
在特殊情况下执行本暂行规定的个别条款有困难时，应1.0.9
在设计中充分论述理由，并提出采取相应措施的报告，呈主管部门审批。
术语和中英文对照
传真存储转发业务网
公用电话交换网
数字数据网
顿中继
全国网管中心
区域网管中心
国家码
公共管理域
专用管理域
Service Nelwork for Fax Store and For-ward
Public
(PSTN)
Switched
Telephone.
Digital Data Network (DDN)
Frame Relay
Network
National Network Management
(NNMC)
Network
(ANMC)
Domain Name
Country Code (Cc)
Administration
(ADMD)
Mnageinent
Managetment
Center
Center
Domain
Private Management Domain (PRMD)主机名
投递组
IF地址
永久虚电路
标识码
平均故障问隔时间
Host Nanc
DeliveryGroup
Internet Protocol Address (IP AddressPenmanent Virtal Circuit (PVC)Identifier(ID)
Mean Tirne Between Failure (MIBF)网络组织
3.0.1传真存储转发业务网按其功能的不同可划分为交换层和接人层两层。
3.0.2交换层实行一级交换，按无级网络结构的原则组网，交换层存储转发主机之间采用网状结构，初期可根据业务情况采用不完全网状结构，存储转发主机到其所属接人层的传真服务器采用星状结构，网络组织应符合图3.0.2的要求。3.0.3交换层存储转发主机之间、存储转发主机到其所属接人层的异地传真服务器之间采用高速数据电路作为中继电路：存储转发主机到其所属接人层的本地传真服务器之间宜采用局域网连接，也可采用高速数据电路作为中继电路。3.0.4传真服务器与公用电话交换网之间采用电话电路作为接人电路。
存储转发士机
全国网管中心
公用电话交换网
传真用户
传真服务器
网络结构图
至其他科家或地区
传真机
交换层
接人层
4存储转发主机、传真服务器的设置4.1存储转发主机的设置
4.1.1荐储转发主机的设置原则
1.存储转发主机宜设置在业务量较大且处丁传输网络（如公用分组交换数据网、公用数字数据网和公用顿中继网等）汇接中心的省会城市。
2．在北京、上海设置国际出人口局，在广州设置港澳地区出人口局
3。存储转发主机的设置需经邮电部主管部门的批准，4.1.2存储转发主机的功能
1.接收和存储来自本存储转发主机所属的传真服务器或其他存储转发主机的传真报文；
2.根据被投递传真报文的目的地选择到本存储转发主机所属的传真服务器或到其他存储转发主机的路由，并进行传真报文转发。
4.1.3：国际出入口局及港澳地区出人口局的职能1.国际出人口局负责与其他国家传真存储转发业务网的联接电督理，出人国际业务的计费和中转业务的计费，2.港澳地区出入口局负责与港地区传真存储转发业务网的联接电路的管理、出入业务的计费。6
传真服务器的设置
传真服务器的设置原则
1传真服务器设置在业务量较大的城市：2.传真服务器宜设置在与其存储转发主机之间具有X.25、DDN或顿中继（FrameRelay）等传输电路的地方。4.2.2传真服务器的功能
1.有与公用电话网（PSTN)的接续功能；2.有与G3传真机等用户终端设备的通信功能5
网内存储转发主机互通
5.1.1网内相同设备互通
1．高层协议
互通协议
高层协议宜采用ITUTX，400系列建议中的有关协议。2．网络协议
网络协议可采用ITULT建议X.25IP等协议,5.1.2网内不同设备互通
1．高层协议
高层协议应采用 ITUT X,400 系列建议中的有关协议。2．网络协议
网络协议可采用ITULT建议X.25、IP 等协议,5.2
基本业务
互通业务
网内存储转发主机间必须互通以下业务：1．普通业务；
2．加急业务；
3．定时投递业务；
4．同文广播业务，
5．传真报文取消投递业务
6．传真报文投递状态追踪业务；.8
