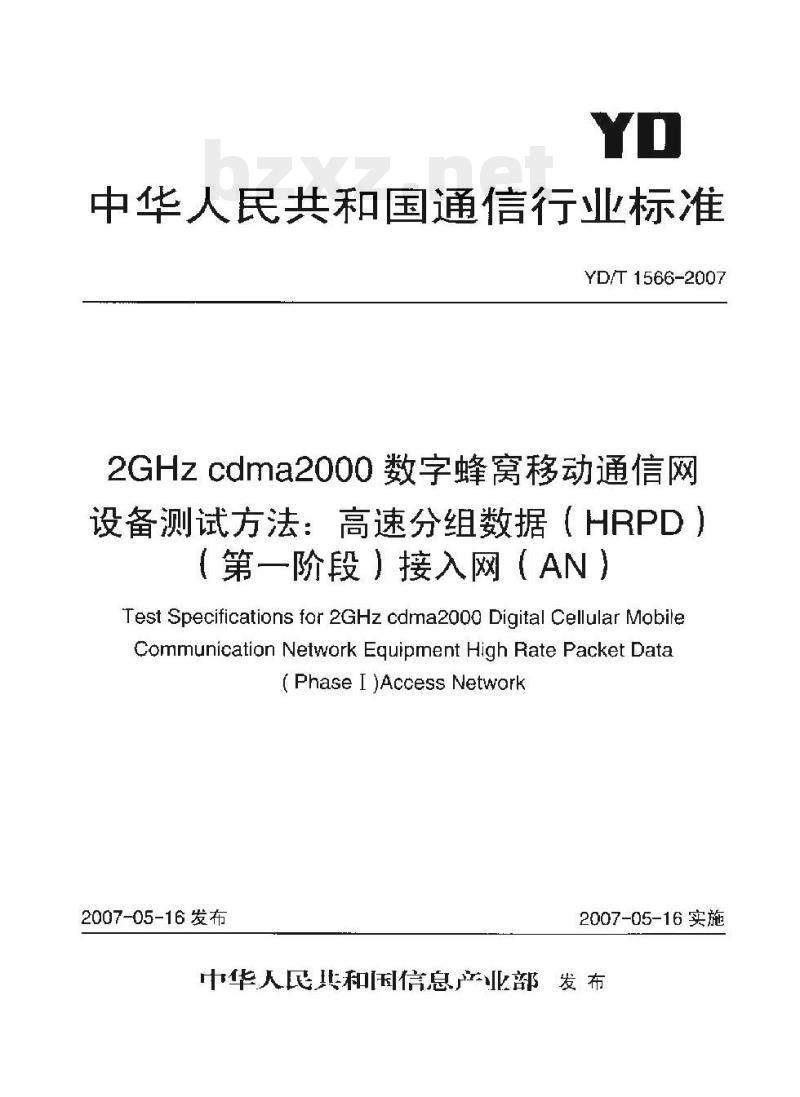

中华人民共和国通信行业标准
YD/T1566-2007
2GHz.cdma2000数字蜂窝移动通信网设备测试方法：高速分组数据（HRPD）（第一阶段）接入网（AN）
Test Specifications for 2GHz cdma2000 Digital Cellular MobileCommunication Network Equipment High Rate Packet Data(Phase I )Access Network
2007-05-16发布
2007-05-16实施
中华人民共和国信息产业部发布前

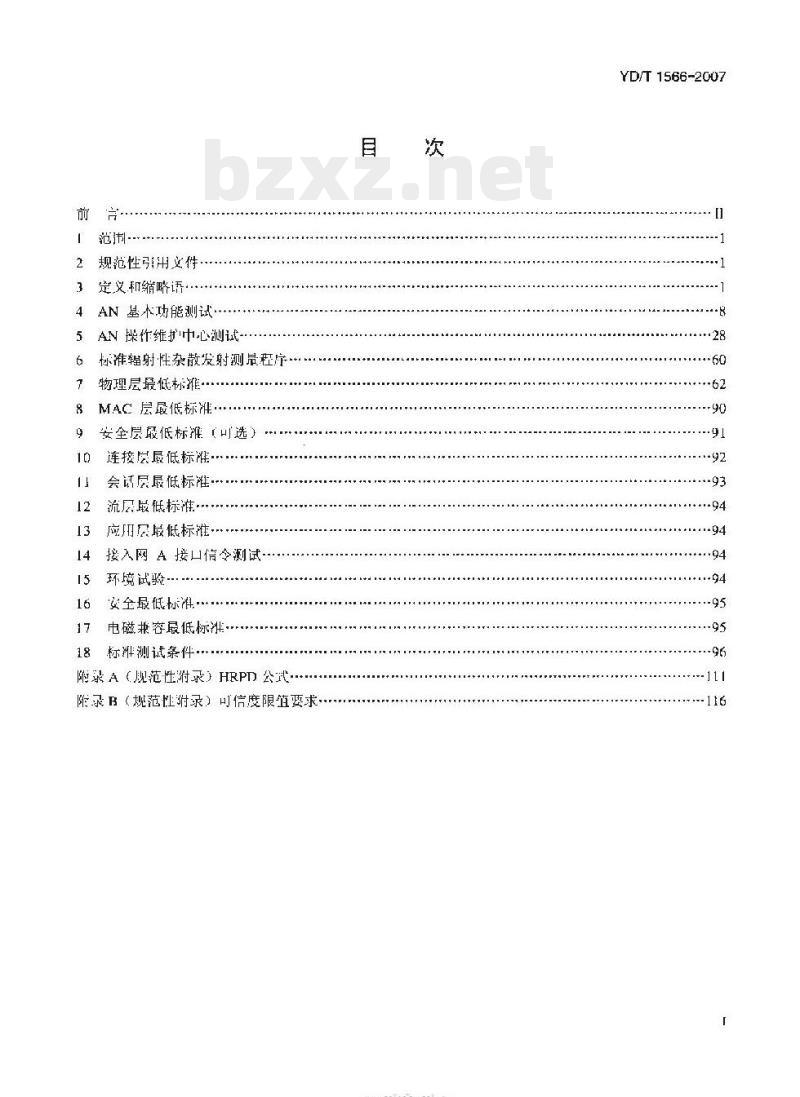

范制-
规范性引用文件
3定义和缩略语·
4AN 基木功能测试
AN操作维扩中心测试
标推辐射性杂散发射测是轻厅
物理层最低标
MAC 层最低标准·
安全层最低标雅（可选）
连接层晟低标准
会证展展低标
流层最低标准·
应用层最低标准
接入网A 接口信令测试-
环境试验
安全最低标准·
电磁兼容最低标准·
18标辨测试条件.
附录A（现范性谢录）HRPD 公式·-附录B（规范性时录）可信度限值要求目
TIKAONTKAca-
YD/T 1566-2007
.--116
YD/T1566-2007

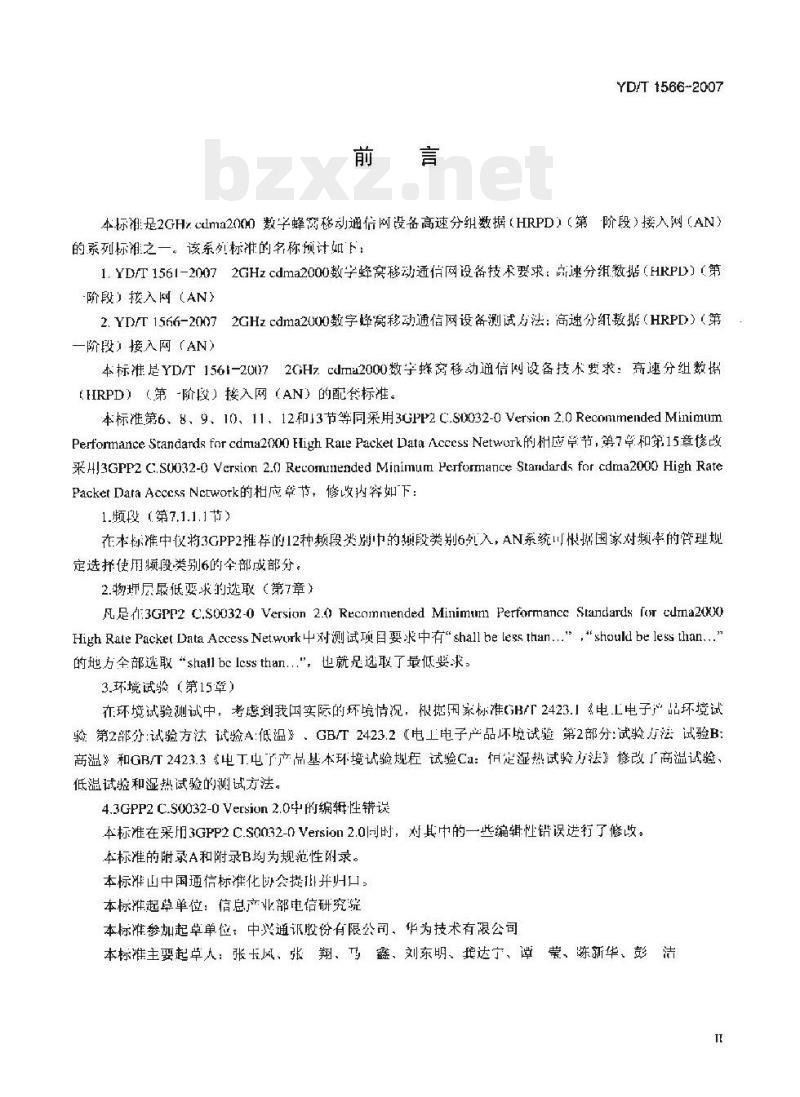

本标准是2GHcdma200M0数字蜂离移动通信网设备高速分纠数据（HRPD）（第阶段）接入测（AN）的系列标准之一。该系列标准的名称预计如下：1.YD/T1561-20072GHzcdma2000数字蜂案移动通信网设备技术要求：高速分组数据（HRPD）（第阶段」接入网（AN>
2.YD/T1566-20072GHzcdma2000数字蜂离移动通信网设备测试法：高速分组数据（HRPD）（第一阶段）接入网（AN）
本标准是YD/T1561-20072GHz.cdma2000数字蜂窝移动通信网设备技术费求：高速分组数据（HRPD）（第-阶段）接入网（AN）的配套标准。本标准第6、8、9、10、11、12和13节等同采用3GPP2C.So032-0Version2.0RecommendedMinimumPerformanceStandardsforcdma2000HighRalePacketDataAccessNetwork的杆应章节，第7章和第15章修改采 H/3GPP2 C.S(032-0 Version 2.0 Recomunended Minimum Perfomance Standards for cdma2000 High RatePacketDataAcccssNctwork的柏应章节，修改内穿如下！1.频段（第7,1.1.1节）
在本标准中仪将3GPP2推荐的12种频段类别中的频段类别6处入，AN系统川根据国家对频率的管理规定选托使用颁段类别6的伞部或部分。2.物埋层最低要求的选取（第章）凡足l:3GPP2 C.S0032-0 Version 2.0 Recommended Minimun Performance Standardx for cdma2000High Rate Packet Dnta Access Net.wurk中对测试项日要求中有\shall be less than..\”“ should be less than...\的地方全部选取“shallbelessthan..\，也就是选取了最低要求3.环境试验（第15章）
在环境试验测试中，考虑到我国实际的坏境情况，根据困家标准GB2423.1多电.L电子\品坏境试验第2部分：试验方法试验A：低温》、GB/T2423.2（电上电子产品环境试验第2部分：试验方法试验B：高温》和GB/T2423.3《电T电了产品基本环境试验规程试验Ca：相定湿热试验方法》修改了商温试验、低温试验和湿热试验的测试方法。4.3GPP2 C.S0032-0 Version 2.0中的编辑性错误本标准在采用3GPP2C.SQ032-0Version2.0司时，对其中的一些编辑性错误送行了修改。本标准的附录A和附录B均为规范性阴录。本标准山中国通信标准化协会提并口。本标准起草单位：信息产业部电信研究院本标准参加起草单位：中兴通认股份有限公司、华为技术有限公司本标准主要起草人：张玉风、张翔、马鑫、刘东明、龚达宁、谭莹、陈新华、彭洁TE

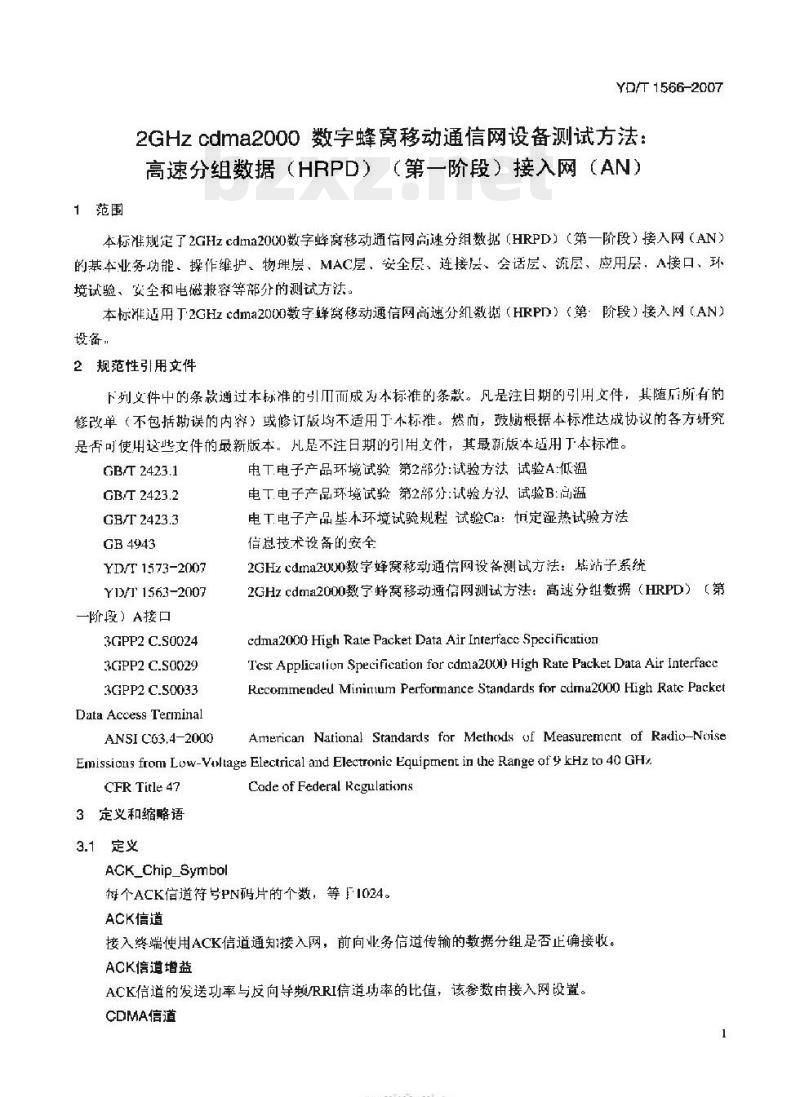

1范围
YD/T 1566-2007
2GHzcdma2000数字蜂窝移动通信网设备测试方法：高速分组数据（HRPD）（第一阶段）接入网（AN）本标准规定了2GHzcdma2000数字峰富移动通信网高速分组数据（HRPD）（第一阶段）接入网（AN）的基本业务功能、揉作维护、物理层、MAC层、安全层、连接层、会话、流层、应用层，A接口、环境试验、安全和电磁兼容等部分的测试方法。本标准适用丁2GHzcdma2000数字蜂窝移动通信网高速分凯数据（HRPD）（第：阶段）接入网（AN）设备：
2规范性引用文件
下列义件中的条款遵过本标准的引用而成为水标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内穿）或修订版均不适用丁本标推。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡足不注日期的引用文件，其最新版本适用丁本标准。GB/T 2423.1
GB/T 2423.2
GB/T 2423.3
GB 4943
YD/T 1573-2007
Y13/1 1563-2007
一阶段）A接口
3GPP2 C.S0024
3GPP2 C.S0029
3GPP2 C.S0033
Data Aceess Terminal
ANSI C63.4-2000
电工电子产品环境试验第2部分：试验方法试验A：低温电工电子产品环境试验第2部分：试验方礼、试验B:尚盘电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法信息技术设备的安全
20Hzcdma2000数宇蜂窝移动通信网设备测试方法：毕站子系统2GHzcdma2000数字蜂窝移动通信网测试方法：高速分组数据（HRPD）【第cdma2000 High Rate Packet Data Air Interface SpecificationTest Applicalion Specification for cdma2oo High Rate Packer Data Air InterfaccRecommended Minirtium Performance Standards for cdma2000 High Rate PacketAmerican National Standards for Methods of Measurement of Radio-NeiseEmissions from Low-Volage Electrical and Electronic Equipnent in the Range of ykHz to 40 GHCFR Title 47
3定义和缩略语
3.1定义
ACK_ Chip_Symbol
Codeof Federal Rcgulations
每个ACK信道符号PN码片的个数，等F1024。ACK信道
接入终端使用ACK信道通知接入网，前向业务信道传输的数据分组足否止确接收。ACK信道增益
ACK信道的发送功率与反向导频/RRI信道功率的比值，该参数由接入网设置。CDMA信道
ITIKAoNT KAca-
YD/T 1566-2007

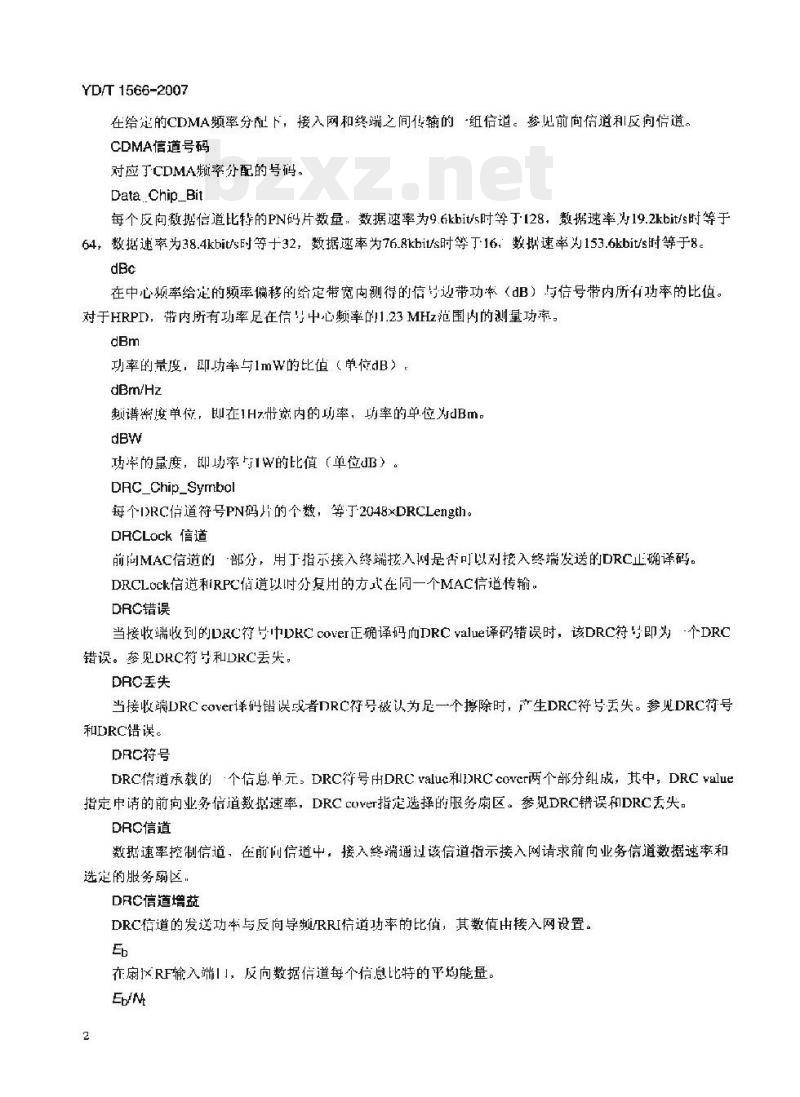

在给定的CDMA频率分配下，接入网和终端之间传输的组信道。参见前向信道利反向信道。CDMA信道号码
对应TCDMA频率分配的号码，
Data. Chip_Bit
每个反向数据信道比特的PN码片数量：数据速率为9.6kbit/s时等丁128，数据速率为19.2kbit/s时等于64，数括速率为38.4kbit/s时等于32，数据速率为76.8kbit/s时等于16，数速率为153.6kbit/s时等于8dBc
在中心频率给定的频率偏移的给定带宽内测得的信号边带功率（明）与信号带内所功率的比值。对于HRPD，带内所有功率足在信中心频率的1.23MHz范围内的测量功率。dBm
功率的量度，即功率与1mW的比值（单位dB）dBrm/Hz
频谱密度单位，即在1Hz.带宽内的功率，功率的单位为dBm。dBw
功率的量度，即功率与1W的比值（单位B）。DRC_Chip_Symbol
每个I)RC信道符号PN码片的个数，等丁2048×DRCLength。DRCLock 信道
前尚MAC信道的部分，用丁指示接入终端接入是否可以刘接入终端发送的DRC止确详码。DRCLock信道和RPC借道以时分复用的方式在间一个MAC信道传输，DRC错误
当接收端收到的DRC符号中DRCcover正确译码而DRCvalue译码错误时，该DRC符号即为个DRC错误。参见DRC符号和DRC丢失：DRO丢失
当接收端DRCcover译码错误或者DRC符号被认为足一个擦除时，产生DRC符号丢失。参见DRC符号和DRC错误。
DRC符号
DRC信道承载的个信总单元，DRC符号由DRCvaluc和DRCcovcr两个部分纠成，共中，DRCvalue指定中请的前向业务信道数据速率，DRCcover指定选择的服务扇区。参见DRC错误和DRC丢失。ORG信道
数据速率控制信道，在前间信道中，接入终端通过该信道指示接入网请求前向业务信道数据速率和选定的服务扇区
DRC信道增益
DRC信道的发送功率与反向导频RRI信道功率的比值，其数值由接入网设置。Eb
在扇×RF输入端门，反向数据信道每个信息比特的平均能量。EbrM
YD/T1566-2007
在扇区RF输入端口，反向数据信道上，每个比特合并接收的能量与有效噪卢功率谱密度的比值，单位为dB。
在扇区RF输入端厂，导频信道、DRC信道、ACK信道或省反向数据信道每个PN码片的平均功率。Es
在扇区RF输入端口，DRC信道或者ACK信道每个信息符号的乎均功率。Es/M
在扇区RF输入端口，DRC信道或者ACK信道每个符号的合并接收功率与有效噪声功率谱密度的比值。参见Es。
在扇区尺F输入端口测量到的所有接收功率谱密度，包括信号和下扰。fac
在扇区RF输入端I1测量到的带限凹噪声源（模拟米白其他用户和小区的十扰）的频率谱案度tor
准接入终端模拟器人线连接器处测得的，反向信道的所有发射信号功率谱密度。Tor
在扇区RF输入端口测得的反向信道接收功率谱密度，N
在扇区RF输入端口的有效噪卢功率谱密度。PN码片
PN序列中的个比特。
PN序列
伪噪声序列，是周期的二进制序列。RRI_Chip._Symbol
每个RRI信道符号的PN码片数量，等于256。错误
分组错误足指接收到的分组FCS校验出错，符号错误足指接收到的衍号被判断成和发送符；不相同的有效符号值：
导频PN序列
对经过修正的最人长度PN/列，周期为215个PN码片，用于前向和反向信道扩频。不同的扇区使用不同的导频PN偏置来标认。
导频与
导频信号每码片的合井功率Ec：与所有接收功率谱密度（包括信号和T扰）1的比值，扇区RF输入端！I最多K条可多径，K是扇区支持的解调单元数量，导频/RRI信道
反向导频信道和RRI信道的组合信道导频信道
IKAONTKAca-
YD/T1566-2007
接入或处于连接状态的接入终端发送的，未调制的直接序列护频信号。参见前向导频信道和反向导频信道。
反向测试应用协设
用于测试反向链路性能的测试应用协议。反向导频信道
连接状态下接入终端发送的未调制的直接序列扩频信号。反向导频信道为相十解调提供参考相位，而且可以用丁信号强度测量。
反向功率控制信道
反向功率控制信道在前向MAC信道传输，指示接入终端增加或降低发射功率。反向激活比特
反向激活比特在前向MAC信道中的反向激活信道发送，对反向业务信道进行流量控制。反向激活信道
反问激活信道在前向MAC信道发送，用米传输反向激活比特。反向数据信道
反向数据信道在反向业务信道上传输，用于单个接入终端向一个或多个扇区发送用户和信令信总。反向速率指示信道
反向速率指示信道在反向业务信道传输，指示该信道正在以多人的数据速率发送数据。反向信道
接入终端到接入网方向的CDMA信道，从接入网的角度来看，反向信道是指分忆的CDMA频率上，所有接入终端传输的总和：
反向业务信道
单个接入终端向一个或多个扇区发送用户和信令业务的反向信道，由导频信道、[>RC信道、RRI信道ACK信道和数据信道组成。
分段线性曲线
错误率一EMN,或EJN,曲线，其中，纵坐标代表log单位的错误率，横坐标代表线性单位（dB）的EVN或E,/N，相邻的测试数据点之间以直线连接-分组
物理层协议数据单元。
分组错误
分组错误是指解码后的分组FCS校验出错。分组激活
激活分组与分组总数的比值，
高速分组数据
用于数据通信的一种优化的CDMA技术。符号擦除
符号操除是指解码的符号被判断成既不是发送的符号，也不是另个有效符号。符号错误
符号错误是指解码的符号被判为与发送的符号不相同的有效符号：服务扇区
YD/T1566-2007
负载向接入终端发送数据的扇区。固定速率模式时，服务扇x.是FixedModeRequestMessagel非规定的扇区，可变速率模式时，是接入终端DRC指向的扇区。功率控制比特
在反问功率控制信道每个时发送的比特，指示接入终端增加或者减小发射功率。激活集
分配给特定接入终端的导频集合：接入尝试
在接入信道上包含相同消息内容的接入试探序列组，一组序列中包括个或多个接入试探序列。接入试探
次接入信道传输由前缴和封装组成，其长度为整数个愤，发送一个接入信道消息。参见接入信道封装、接入信道前缀、接入试探序列和接入尝试的定义。接入试探序
接入信道上的包含个或多个接入试探的序列，在一个接入尝试中，每个接入试探发送相同的接入信道消息。
接入网
在分组交换数据网（如因特网）与接入终端之间提供数据连接的网络设备，典型的连接在链路层（PPP）提供，
接入信道
接入终端用来与接入网通信的·种反向信道，当接入终端没有分配业务信道时，使用接入信道发送信令消息。接入信道是时隙的随机接入信道。接入信道封装
接入试操中载有数据的部分。
接入信道前缀
接入试探的前缀部分，由系列导频传送帧组成。接入终端
为用户提供数括连接的设备。
接收信号质量指示
反向业务信道根据接收数据E/N表示信号质量的方法：控制信遵
前向信道的一部分，用于传送控制信息。参见同步封装和异步封装。控制信道封装
控制信道上传输的包含数据的数据块。控制信道周期
与系统时闻同步的256个时隙，即·个周期的起始时间与起始系统时闻相差256时隙的整数倍。扩展同步封装
KAoNTKAca-
YD/T 1566-2007
在人于1个物理层分组传输的控制信道同步封装。参见同步封装，扩展异步封装
在大于1个物理层分组传输的控制信道异步封装。参见异步均装：连接层
连接层提供空中链路连接建产和维护服务。频段类别
频率信道的集合及其编码方案
前向MAC信道
用「媒体接入控制的前向信道，由反向功率控制借道、I>RCLock信道和反问激活信道组成。前向测试应用协议
用于测试前向链路性能的测试应用协议，前向导频信道
每半个附隙传输的未调制的直接序列频信号，突发的96个码片位于半个时隙的中间。接入终端通过导频信道获取前向信道的定时和相干解调的参考相位，并几比较不同扇区的信号强度，决定什么时候切换。
前向信道
接入网中川于终端接入的CDMA信道，前向信道使用特定的导频PN编置：在分配的CDMA频率上传输。
前向业务信道
接入网向接入终端传输用户和信令业务的前间信道时隙
系统基本定时间隔，个时隙等于1.66ms数据信道增益
反向数括信道的发送功率！反问导频尺RI信道功率的比值，其数值大小不可设置。数据速率控制信道
按入终端通过数据速率控制信道，向接入网指示前向信道业务信道数据请求速率和选择的服务扇区同步封装
扇区在控制信道封装的第…个时隙发送的封装，其中，控制信道封装的第一个时隙是指控制信道周期加偏移时隙以后的第一个时隙，偏移的人小在控制信道报头Offser字段规定，系统时间
系统使用的参考时间：系统时间与UTC时间同步（除闰秒），使用利全球定位系统（CGPS）相同的时间源。所有扇区使用相向的系统时间（在小误差范围内），接入终端使用相同的系统时间，其时间偏移为扇区到终端的传播时延。参,见UTC。线阻抗稳定网络
在被测设备的电源导线中插入的网络，对给定频率范[羽的电压扰动产生规定的阻抗，从而在该频率范围将设备利电源线隔离。
相邻信道泄漏功率比
信道发射功率与相邻信道上（非激活的信道）测量到的功率的比值。协调世界时
YD/T 1566-2007
国际协尚统一的时间尺度，巾国际de】\Heure局（BIH）维护，用于儿乎所有通用时间和频率分配的系统，例如，WWY、WWVH、LORAN-C，Transit、Ome以及GPS系统。业务信道
在接入终端和接入网之间传输用户和信令话务的信道，包括前向业务信道和反问业务信道。循环亢余编码
线性错误检测编码的-种炎型，根据多项式除的余数产牛奇偶校验比特。异步封装
在不发送同步封装的控制信道周期中，接入网发送的控制信道装。有效辐射功率
在某个为向上，相对半波大线，供给人线的功率「人线增益的乘积。有效全向辐射功率
在某个方向上，相对全向大线，供给大线的功率天线增益的乘积，懒
系统的基本时间间隔，对丁接入信道。控制信道以及前向和反向信道，一顺为26.66ms。顿校验序列
物理层分组的顿校验序列为CRC。3.2缩略语
Addilive Whilte Gaussian NoiseBits per Second
Code Division Multiple AccessCyclic Redundanry Code
Continuous Waveforin
Forwurd Tesl Application ProtocolHigh Rate Packet Data
LineImpedance Stabilization NerworkPseud Noise
Reversc Activiry Bit
Reverse Power Cantrol
Reverse Rate Indicalor
Received Signal Quality IndicatorReverse Test Application ProtocolSymbol Error Rate
Time Division Multiplexing
Unicast Access Ferminal IdentifierUniversal Temps Courdine
TIKAONTKAca-
加性高斯白噪声
比特/秒
码分复用多址接入
循环穴余编码
连续波
前向测试应用协议
高速分纽数据
线阻抗稳定网络
伪噪声
反向激活比特
反向功率控制
反向速率指示
接收信专质量指示
反问测试应用协议
符号差错率
时分复用
单点广播接入终端标识
协调世界时
YD/T1566-2007
4AN基本功能测试
4.1测试环境配置bZxz.net
测试坏境配置示意图如图1和图2所示。图1足HRPD单独红网时测试环境配置示息图，图2是HRPD/CDMA20001×混合组网时测试环境配置示急图。图I齿配宵2个PDSN、3个HRPDBSC、3个HRPDBTS、1个OMC-R，外需要3个PCF单元，1个AN-AAA单元。图2需配置2个PDSN、1个HRPD BSC、1个HRPDBTS、2个CDMA20001xHSC、2个CDMA2000IxBTS、1个OMC-R，另外需恶3个PCF单儿，1个AN-AAA单元.
测试坏境接以下要求进行配胃，BTS1、BTS2、BTS3分别配置为其标称支持的最人载频数、3个扇区.所有BTS都成放置在同一机房或筛近机房内，各TRX功率调至最低，能够关闭功放时应关闭功放，大线以假负载替代或求用低增益的大线，通过调整假负载或天线的位置，使各小区形成连续凝盖。信令监测仪监测A接11（A8/A9、A10fAI1、A12、A13）.L的信令流程.AT1、AT2应为测试接入终端，MS/ATI、MS/AT2为测试效模终端，以上频率配置和扇区配置为基本配置，山」各测试项日的要求不间，在进行测试时具体配置会做相应的调整。
4.2测试仪表要求
4.2.1信令监测仪
。信令测仪可同时监测4条信令链路：·具有七号信令MTP、SCCP及BSSAP解码功能4.2.2测试接入终端
，可测量和显示接入终端的发射功率、RSSI、。：可连接计算机记录为显示接入终端发送和接收的信令序列。4.3关于AN分组数据业务切换部分测试的说明对PC之叫以及PDSN之间数据业务的切换，木测试规范有相关的测试项进行测试。对于在同个PCF下数据业务的切换已隐含在述测试中，故在本测试规范中对此类测试不另如单独的测试项H，HRPD ETS1
HRPD T52
IRPD BTS3
TTRPDBSCI
HEPL BSC2
HRPT RSC3
图1HRPD单独组网时测试环境配示意PDSN
MS/AT1
MS/AT2
4.4测试项目
4.4.1扇区设置
测试缩号：4.4.1.1
测试项H：扇区设置
IRPLBTS!
CIDMA20X
1xB1S2
CDMAZ4H.K
JRID BSC1
CDMA2CO
1xBsc2
CDMA2CKG0
AN-AAA
图2HRPD/CDMA20001×混合组网时测试坏境配置示意测战分项H：全间扇区设置
测试项问动能要求：
1．A能支持余向扇×和南形康区，每获站站址应能配置1？个扇区；2。每站站址成能兜留为H标称支持的最人载频数测试分项目功能婴求：
AV应能支持全向扇区设置，征基站站应能配成1个扇区预置条：
1.ATI为本地属用：
2、AI1为测试接入终端;
3.测试环境配置正常1作
1，通过操作维护:心将HRPD>BTS1配聋为1个扇区，最大载赖数配宵：2.AI1分别在扇区内各载频H机；3．AT1打通数貼呼叫（例如：尚（从）服务器上载（下载）数据文件等操作）：4.数括呼叫结束后AT[在扇区内关机预期结果：
1．AN能配置为其标称支持的最人载频数：2．接入终端正常了作，数据呼叫止常：3.从操作维护小心或AT1能够看到AT1在扇区各载频进行数括呼叫KAONTKAca-
YD/T1566-2007
互联州
