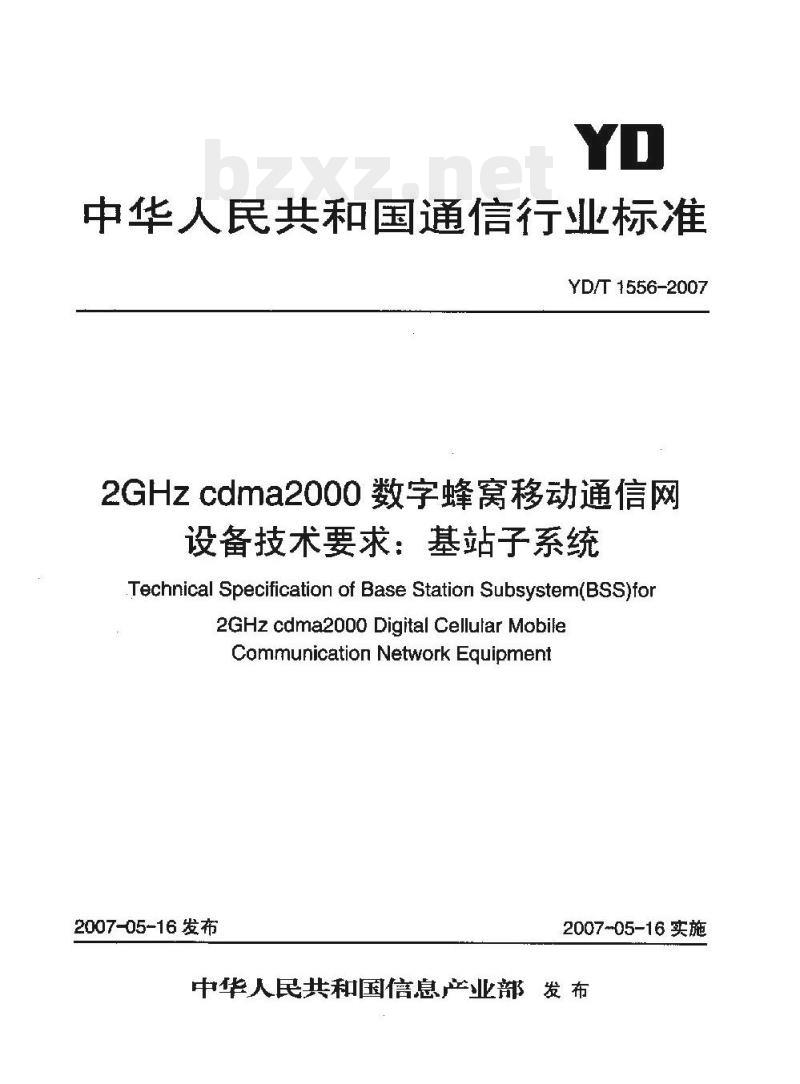

【YD通讯标准】 2GHz cdma2000 数字蜂窝移动通信网设备技术要求:基站子系统

中华人民共和国通信行业标准
YD/T1556-2007
2GHzcdma2000数字蜂窝移动通信网设备技术要求：基站子系统
Technical Specification of Base Station Subsystem(BsS)for2GHz cdma2000 Digital Cellutar MobileCommunication Network Eguipment2007-05-16发布
2007~05-16实施
中华人民共和国信息产业部发布前言
范围·
2规范性引用文件

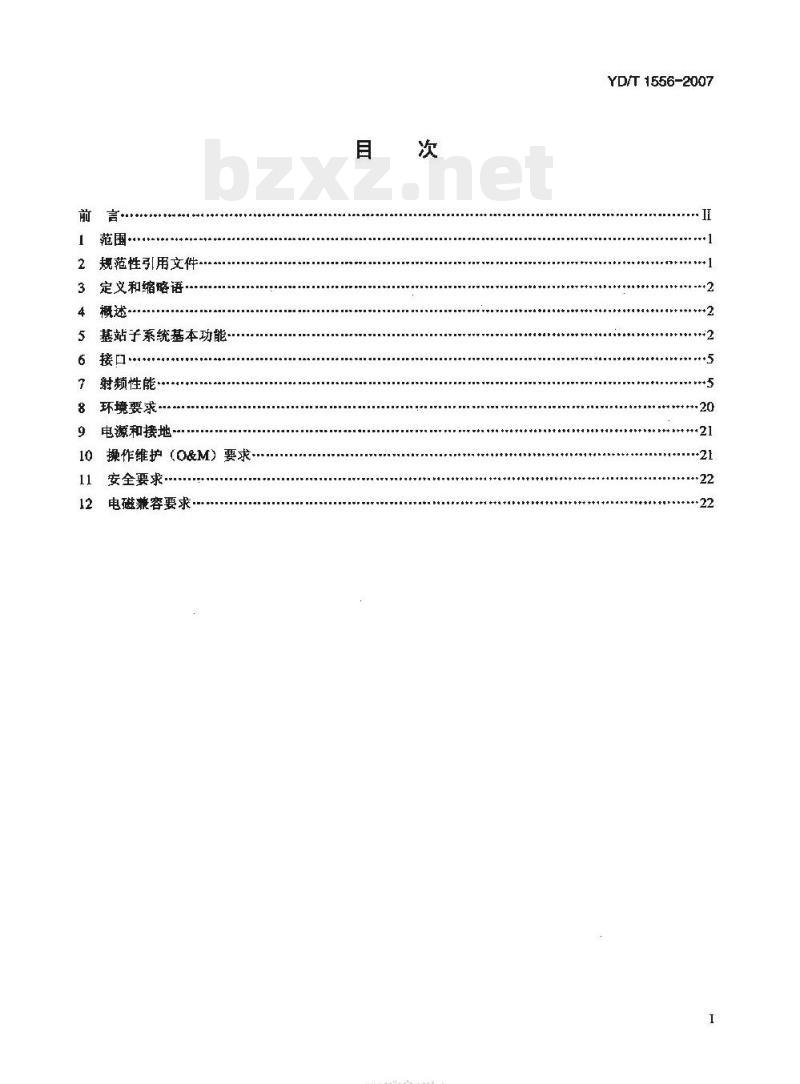

3定义和缩略语
基站子系统基本功能…
射频性能
环境要求
电源和接地
10操作维护（O&M）要求
安全要求
电磁兼容要求-
HiiKAONiKAca
YD/T 1556-2007
YD/T1556-2007

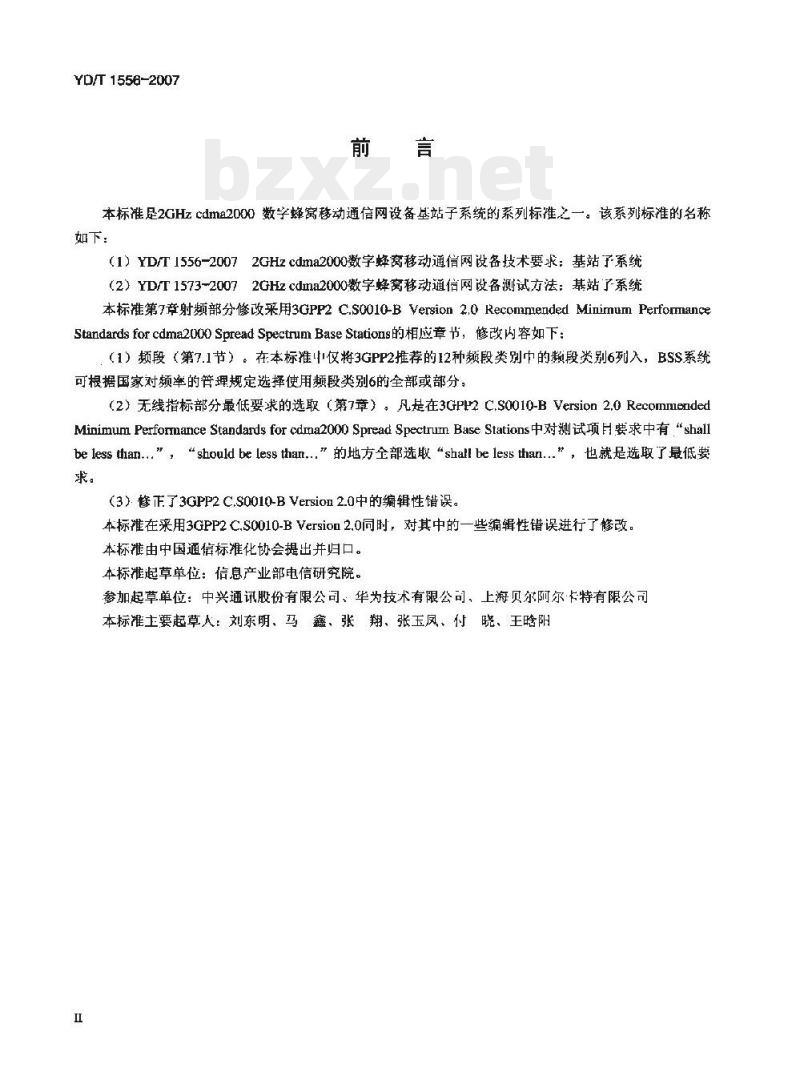

本标准是2GHzcdma2000数学蜂窝移动通信网设备基站子系统的系列标准之一。该系列标准的名称如下：
（1）YD/T1556-20072GHzcdma2000数字蜂窝移动通信网设备技术要求：基站子系统（2）YD/T1573-20072GHzcdma2000数字蜂窝移动通信网设备测试方法：基站了系统本标准第7幸射频部分修改采用3GPP2C.S0010-BVersion2.0RecommendedMinimumPerformanceStandards for cdma2000 Spread Spectrum Base Stations的相应章节，修改内容如下：（1）频段（第7.1节）。在本标推仅将3GPP2推荐的12种频段类别巾的频段类别6列入，BSS系统可根据国家对频率的管理规定选择使用频段类别6的全部或部分：（2）无线指标部分最低要求的选取（第7章）。凡是在3GP2C,S(010-BVersion2.0RecomruendedMinimumPerformanceStandards forcdma2000SpreadSpectrumBaseStations中对测试项要求中有“shallbelessthan...”，“shouldbelessthant...”的地方全部选取“shallbelessthan...”，也就是选取了最低要求。
(3):修正了 3GPP2 C.S0010-B Version 2.0中的编辑性错误。本标推在采用3GPP2 C.S0010-B Version2.0同时，对其中的一些编辑性错误进行了修改本标由中国通信标化协会提出并归口。本标准起草单位：信息产业部电信研究院。参加起草单位：中兴通讯股份有限公司、华为技术有限公司，上海贝尔阿尔卡特有限公司本标士要起草人：刘东明、马鑫、张翔、张玉凤、付晓、王略阳1范围
YD/T 1556-2007
2GHzcdma2000数字蜂窝移动通信网设备技术要求：基站子系统
本标准规定了2GHzcdma2000数字蜂窝移动通信网基站子系统的基本功能、接口、射频性能、环境、电源、操作维护、安全和电磁兼容等各方面的要求。本标准适用于2GHzcdma2000数字蜂窝移动通信网基站了系统设备。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡足不注日期的引用文件，其最新版本适用于本标准。GB4943
YD/T 1580-2007
YD/T 1555-2007
YD/T 1573-2007
3定义和缩略语
信息技术设备的安全
2GHzcdma2000数字蜂窝移动通信网技术要求：空中接口物理层2GHzcdma2000数字蜂實移动通信网技术要求：A接口2GHzcdma200D数字蜂窝移动通信网设备测试方法：基站子系统移动台天线接口处的一个信息比特的平均能量E
一个PN码片周期累计的平均能量移动台天线接门处总的接收功率谱密度，含信号和干扰移动台天线接口处测量的带内白噪声源的功率谱密度基站天线接口处前向CDMA信道总的发送功率谱密度移动台天线接口处接收的前向CDMA信道功率谱密度有效带内噪声或功率谱密度
移动台大线接口处有效噪声功率谱密度移动交换中心
维护管理中心
基站子系统
基站控制器
基站收发信机
移动台
基:本控制功能
收发信机
非连续接收
非连续传输
HiKAoNiKAca
YD/T 1556-2007
BSSOMAP
4概述
国际移动用户标识
直接传输应用部分
基站子系统应用部分
基站子系统操作和维护应用部分短消息业务
加性高斯自噪声
包控制功能
包数据服务节点

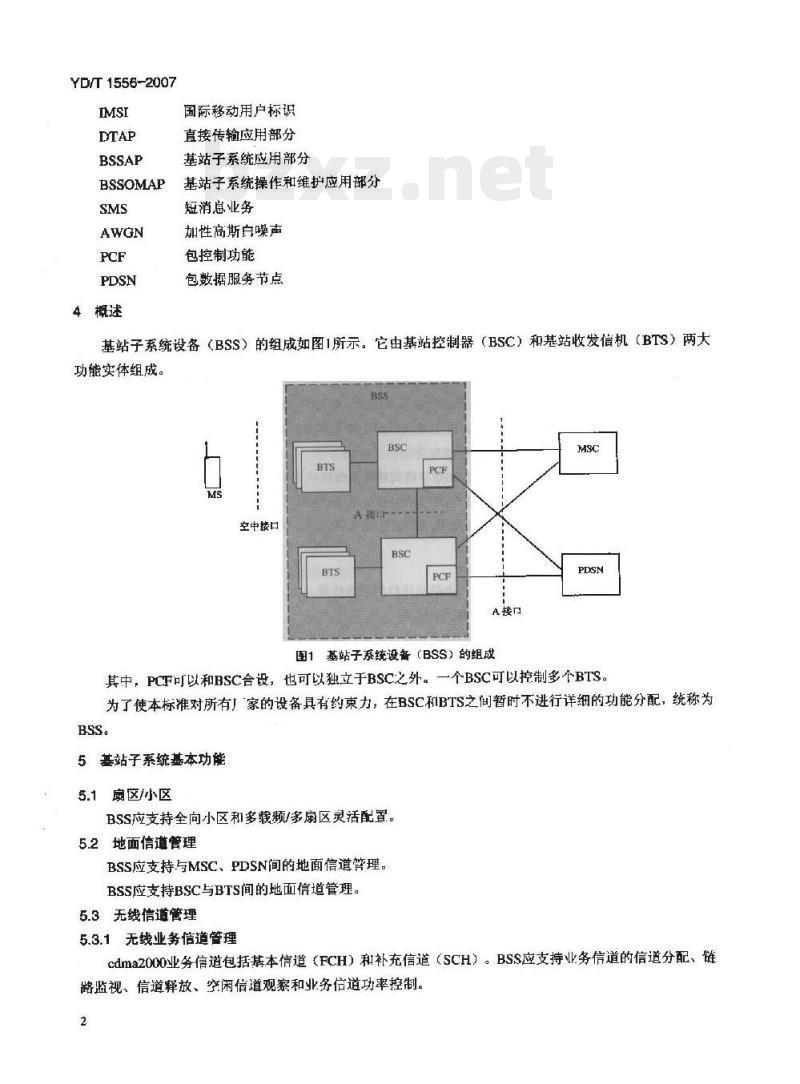

基站子系统设备（BSS）的组成如图1所示。它由基站控制器（BSC）和基站收发信机（BTS）两大功能实体组成。
空中接口
A接口
图1基站子系统设备（BSS）的组成PDSN
其中，PCF可以和BSC合设，也可以独立于BSC之外。一个BSC可以控制多个BTS。为了使本标准对所有厂家的设备具有约束力，在BSC和BTS之间暂时不进行详细的功能分配，统称为BSS.
5基站子系统基本功能
5.1扇区／小区
BSS应支持全向小区和多载频/多扇区灵活配置。5.2地面信遵管理
BSS应支持与MSC、PDSN间的地面信道管理。BSS应支持BSC与BTS间的地面信道管理。5.3无线信道管理
5.3.1无线业务信道管理
cdma2000业务信道包括基本信道（FCH）和补充信道（SCH）。BSS应支持业务信道的信道分配、链路监视、信道释放、空闲信道观察和业务信道功率控制。2
BSS应支持全速率、半速率、114速率和1/8速率基本业务信道。YD/T1556-2007
BSs应支持前向153.6kbit/s，反向153.6kbit/s补充业务信道蜂值的分组数据传输，可选支持反向230.4kbi/s补充业务信道峰值的分组数据传输。5.3.2公共控制信遵管理
BSS应支持前/反向导频信道、同步信道、寻呼信道、快速寻呼信道。并可以选择支持cdma200空中接口规范中定义的其他控制信道。无线资源指示
在进行查询时，BSS应能报告指定小区无线信道的状况。包括各种信道的占用情况，CE和walsh码的占用和空闲情况报告。
5.5信类型
BSS应能够对无线信道（见表1和表2）进行正确的信道编码和解码。裹1前狗CDMA信道的信道类型
信道类型
前向导频信道
发送分集导频信道
助导频信道
辅助发送分集导频信道
柯步信道
寻呼信道
广播控制信道
快速寻呼信道
公共功率控制信道
公共分配信道
前向公共控制信道
前向专用控制道
前向基本信道
前向补充信道（只有RC3到5）
表2反向COMA信道的信遭类型
信道类型
反向导频信道
接入信道
增型接入信道
反向公共控制信道
反向专用控制信道
反向基本信
反向补充信道（仅 RC3和4)）
注：M——必选O-—可选。
5.6声码器的支持
声码器在功能上为BSS的一部分。BSS应支持8kEVRC声码器，可选择支持8kQCELP和I3kQCELP声码器。
5.7业务信息
HiKAONiKAca
YD/T 1556-2007
BSS应支持话务量测量、信令状态测量，并可对指定MS进行监视。5.8测整
5.8.1前向链路测量信息
BSS应能收到从MS来的测量信息并进行处理。5.8.2反向链路测量信息
反向链路测量信息应出BSS测量获得，并进行处理，5.9切换功能
BSS应支持话音数据业务的软切换和硬切换操作。对于不同载频小区之间的切换，BSS应采用导频信标（PilotBeacon）或其他辅助技术（在不影响与移动台的互操作的前提下）以降低硬切换过程中的掉话率。5.9.1话音业务软/更软切换
软切换是指在切换过程中，在保持与原小区的业务连接的情况下，使用相同频率建立与目标小区的业务连接。
BSS应支持以下五种情说况下的软/重软切换同一BTS 的两个扇区之间：
一同一BSC下不同BTS小区之间：一不同基站的小区和扇区之间的三方切换：一同一个MSC下不同BSC之间；
一不同厂家MSC间。
5.9.2话音业务硬切换
硬切换是指在切换的过程中，先释放与原小区的业务连接再建立与目标小区的业务连接。BSS应支持以下几种情况下的硬切换：一不同载频之间；
一相同载频，不同无线配置（RC）之间：一相同载频，不同MSC之间。
5.9.3分组数据切换
如果支持SimpleIP：
BSS应支持同一PDSN‘下不同PCF之间的休眠切换：BSS应支持同一PDSN下不同PCF之间的激活硬切换。如果支持MobileIP，BSS在支持上述PCF间切换的同时还应支持：BSS应支持PDSN之间的休眠切换：BSS应支持PDSN之间的激活硬切换。5.10维护功能
BSS应支持BSC，BTS故障定位；
BSS应支持BSC、BTS再配置：
BSS应支持BSC、BTS软件更换。
5.11功率控制功能
BSS应支持对MS的闭环和开环功率控制。在BSC可以设置目标FER值，BSS应支持前向快速功率控制4
5.12短消思功能
BSS应支持在控制信道和基本业务信道上的点对点短消息的接收和发送：BSS应支持在控制信道上的广播短消息的发送。5.13数据呼叫状态转换
YD/T 1556-2007
BSS应支持数据活，休眠、null状态之间的转换。包括BSS或MS发起的由激活向休眠状态的转换，PDSN或MS发起的由休眠向活状态的转换，休眠状态向Null状态的转换、激活状态向null状态的转换。5.14空间分集
BSS应支持接收分集功能；
BSS可以选择支持发送分集功能。5.15兼容性要求
在cdma2000BSS覆盖区内，BSS应能通过版本协商过程为IS-95移动台分配RC1或RC2业务信道，为cdma2000移动台分配不低于RC3的业务信道。使覆盖范围内的1S-95移动台和cdma2000移动台同时正常T作。
5.16同步
5.16.1无裁同步
每个BTS都应装有GPS/Glonass接收机，以保证系统时间同步。5.16.2传输同步
BSC应能从一个或多个2Mbit/s端口提取传输同步。６接口
6.1空中接口
BSS到MS的空中接口应符合YD/T1580-2007《2GHzcdima2000数字蜂窝移动通信网技术要求：空中接口物理层》的规定。BSS支持符合该空中接口标准的所有类型移动台的操作。6.2A接口
BSC与MSC的接口、BSC（含PCF模块）与PDSN的接口以及BSC之间的接口应符合YD/T1555-2007《2GHzcdma2000数字蜂窝案移动通信网技术要求：A接口”的规定。7射频性能
本标准中全部射频性能指标的测试方法详见YD/T1573-20072GHz.cdma2000数字蜂宽移动通信网设备测试方法：基站子系统》5
7.1频段
BSS系统应根据国家无线电管理部门的要求选择使用下列频段的全部或部分：基站接收（RX）基站发送（TX）1920-1 980MHz2 110-2 170MHz
7.2发射机性能
7.2.1频率容限
在所有生产厂商规定的操作温度条件下，实际CDMA发射载频频率与指定的CDMA发射频率之间的平均频率差异应小于指定频率的±5×10°（±0.05×10°）：5
KAONIKAca
YD/T 155-6-2007
7.2.2调制精度
7.2.2.1同步和定时
7.2.2.1.1导频时间容限
导频时间校准误差应小于10us：基站同时支持多个CDMA频道时，该基站发射的所有CDMA频道彼此间应在土1us时间内：基站在外部系统时钟中断后应在至少8h内能够保持与系统时钟的偏差小于±10us。7.2.2.1.2导频信道至码分信道时间容限对于同一个前向CDMA信道的码分信道，前向导频信道与发射该前向导频信道的RF输出端口发射的所有码分信道之间的时间误差应小于土50ns。对丁同一个前向CDMA信道的码分信道，发射分集导频信道与发射该发射分集导频信道的RF输出端口发射的所有码分信道间的时间误差应小于土50ns。对于同一个前向CDMA信道的码分信道，辅助导赖信道与发射该辅助导频信道的RF输出端口发射的所有码分信道之间的时间误差应小于土50ns。对于同个前向CDMA信道的码分信道，辅助发射分集导频信道与发射该辅助发射分集导频信道的RF输出端口发射的所有码分信道之间的时间误差应小于±50m5对于同-个前向CDMA信道的码分信道，前向导频信道与发射发射分集导频信道，辅助导频信道或辅助发射分集导频信道的RF输出端口发射的所有码分信道之间的时间误差应小于100ms。7.2.2.1.3导频信道至码分信道相位容限导频信道和所有共享同一个前向CDMA信道的码分信道之间的相位误差应小于0.15弧度。7.2.2.2波形质量
波形质量是通过确定实际波形和理想波形之间的归一化相关功率来测量。归一化互相关系数P应大于0.912（过剩功率<0.4dB）。
7.2.2.3前向功率控制子信道
BSS应确保前向功率控制子信道的功率控制比特有正确的灵敏性、位置、延迟和振幅。在图2和图3所示中，时间间隔b-c和c-d分别是移动台模拟器输出功率降低后的第二个和第三个功率控制组。时间间隔f-g和g-h分别是移动台模拟器输出功率上升后的第二个和第三个功率控制组。在每个功率控制组内，基站发送一个功率控制比特。移动台模拟器
FERe10%
输出功率
★时间
图2功率上升命令测量时间间隔
在时闻间隔b-c和c-d内基站发送的所有功率控制比特中，70%或者更多为功率上升命令。在时间间隔f-g和g-h内基站发送的所有功率控制比特中，90%或者更多为功率下降命令。功率控制符号的幅度应至少与全速率数据符号相同，与前向业务信道中发送的数据速率无关。6
FER10%
移动台模拟器
输出功率
图 3功率降低命令测量时间间隔YD/T 1556-2007
→时间
在图4所示中，每个测试点时间间隔A-B、B-C、C-D、D-E、E-F、F-G和G-H应为1.25ms。计算测试点B、C、D、F、G和H的平均输出功率，并将结果分别表示为Pa、Pc、Pp、Pr、PG和PH。Pc-PB，Pp-PcPr-PG，和Pc-PH的值应在（1.0±0.3）dB的范围内。FER+1%
7.2.3RF输出功率
7.2.3.1总功率
路径损耗
图 4 另一种测试步骤路径损耗增加和释低响应及测试点基站总功率是指发射到阻抗等于发射机标称负载阻抗的负载上的平均功率。总发射功率应在生产厂商指定的额定功率的十2dB和一4dB之内。7.2.3.2导频功率
导频信道功率与总功率之比应在配置值的士0.5dB范围内。7.2.3.3码域功率
码域功率是指一个CDMA信道的每个码道中的功率。当工作工扩展速率1时，每个非激活W6信道码域功率应比总输出功率低27B或更低，每个非激活W.128信道码域功率应比总输出功率低30dB或更低。当工作于扩展速率3时，每个非激活W25信道码域功率应比每个载波的总输山功率低33dB或更低。7.2.4杂散发射
7.2.4.1传导性杂散发射
传导性杂散发射是指在基站RF输出端口处测量的指配CDMA信道外的频率上的发射。杂散发射应低于表3和表4中规定的所有限值。，
HiKAONiKAca
YD/T 1556-2007
AI偏置范围
885kHz-1.25MHz
1.25MHz-1.98MHz
1.25MHz~2.25MHz（仅限MC测试）1.25MHz~1.45MHz
1.45MHz~2.25MHz
1.98MH2~2.25MHz
2.25MHz~4.00MHz
>4.00MHz（ITUB类）
4.00MHz-16.0MHz (ITU B 类）
16.0MZ-19.2MHz（ITUB类）
>19.2MHz（ITUB类）
測量频率
1 893.5MHz-1 919.6MHz
876MHz~$15MHz
921MH2-960MHz
1 710MHz-1 785MHz
1 B05MHz~1 880MHz
1900MHz~1920MHz 和
2 010MHz~2 025MHz
1 900MHz-1 920MHz 和
2 01DMHz~2 025MHz
1 920MHz-1 980MHz
72,4,2基站间发射机互调
表3发射机杂散发射限值
适用多载波
杂散发射限值
—45dBc/30kHz
45dBc/30kHz和一9dBm/30kHz中较严格的要求9dBm30kHz
13dBm/30kHz
—[13+17×（Af-1.45MHz）JdBm/30kHz55dBc/30kHz
[3dBm/iMHz
-36dBm1kHz
-36dBm/10kHz
36dBrm/H00kHz
30dBm/30kHz
- 30dBm/300kH?
30dBn/1MHz
表4附加的发射机杂散发射限位
适用多载波
杂散发射限值
41dBm/300kHz
-98dBm/100kH2
（仅阳共站址）
-61dBm/100kHz
（不共站址）
-57dBm/[00kHz
98dBnv100kHz
【仪限其站址）
-61cBin/100kHz.
（不共站址）
—47dBm/100kHz
-86dBm1MHz
(仅限共站址）
-52dBm/MHz
86dBm/1MHz
9kHzxf≤150kHz
150kH:-f<0MHz
30MHz-f<1GHz
1GHz≤f<12 5GHz
1GHz12.5GHz
1GHz和如下系统重叠覆孟时
GSM900
DCS1800
DCS1800
UTRA-TDD
UTRA-TED
始终存在
当一外部信号源被引入基站的天线连接器时会产生基站间发射机互调。基站应满足7.3.4.1中有关镜像频率处的传导性杂散发射的要求。7.2.4.3占用带宽
占用带宽定义为频率范国，该频率范围的边缘频率以上和以下的频率上的平均辐射功率分别占调制载波总辐射功率的0.5%。
对于扩展速率1，占用带宽不应超过1.48MHz。对于扩展速率3，占用带宽不应超过4.6MH。7.3接收机性能
7.3.1接入试探捕获
对于接入信道，接入试探失败率在9%的可信度下应小于表5中规定的最大值。表5接入信道接入试探失败率的最大位每个射频输入口的EJN。（dB）
最大失败率
YD/T 1556-2007
如果基站支持增强型接入信道，则增强型接入试探失败率在90%的可信度下应小于表6中规定的最大值。
表6扩展速率1增强型接入信道接入试探失败率的最大值R-EACH 配置
9.6kbit/g,20ms
19.2kbit/s.10hms
19.2kbit/s，20ms
38.4kbivs. 5ms
38.4kbit/s,10ms
38.4kbit/s, 20ms
测试消息
Data Burst Message
Origination Message
Data Burst Message
Origination Message
Data Burst Message
Origination Message
Data Burst MessageWww.bzxZ.net
Origination MessBge
Data Hurst Message
Origination Message
Data Bursl Message
Originalian Message
7.3.2反向公共控制信道解调性能7.3.2.1加性高斯白噪声条件下的性能每个射频输入口的EJN。
最大失败率
满足95%的可信度，每种数据速率与E/N。测量值对应的FER值不应超出表7给出的两个界限值之间的Ig一dB线性插值，Ep/N。测量值取两个RF输入端口中较大的EvN。值。插值FERum计算公式如下9
HKANiKAca
