【通信行业标准(YD)】 长途通信光缆塑料管道工程设计暂行技术规定

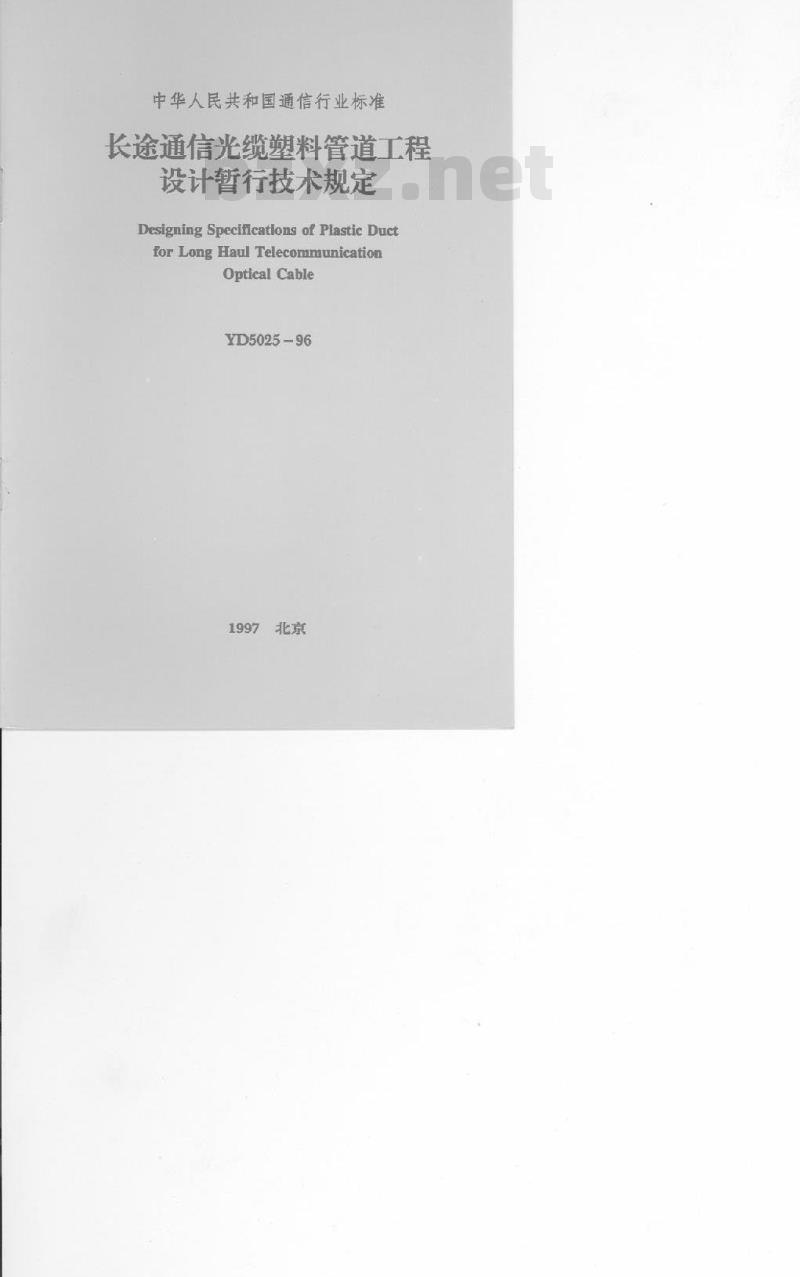

中华人民共和国通信行业标准
长途通信光缆塑料管道工程
设计暂行技术规定
Designing Specifications of Plastic Ductfor Long Haul TelecommunicationOpticalCable
YD5025-96
1997北京

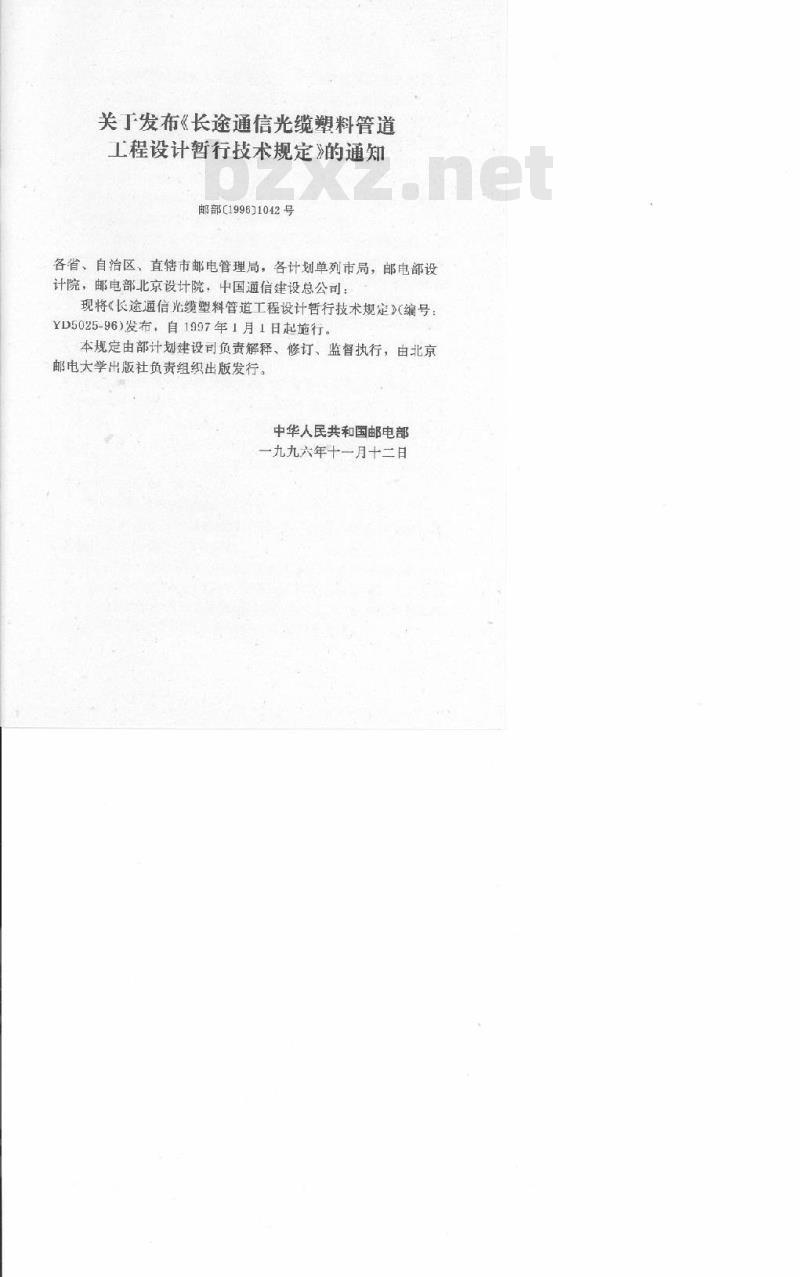

关于发布《长途通信光缆塑料管道工程设计暂行技术规定》的通知邮部（199671042号
各省、自治区，直储市邮电管理局，各计划单列市局，邮电部设计院，邮电部北京设计院，中国通信建设总公司：现将《长途通信光缆塑料管道工程设计哲行技术规定》（编号：YD5025-96）发布，自1997年1月1日起施行。本规定由部计划建设司负责解释、修订、监督执行，由北京邮电大学出版社负责组织出版发行。中华人民共和国邮电部
一九九六年十一月十二日

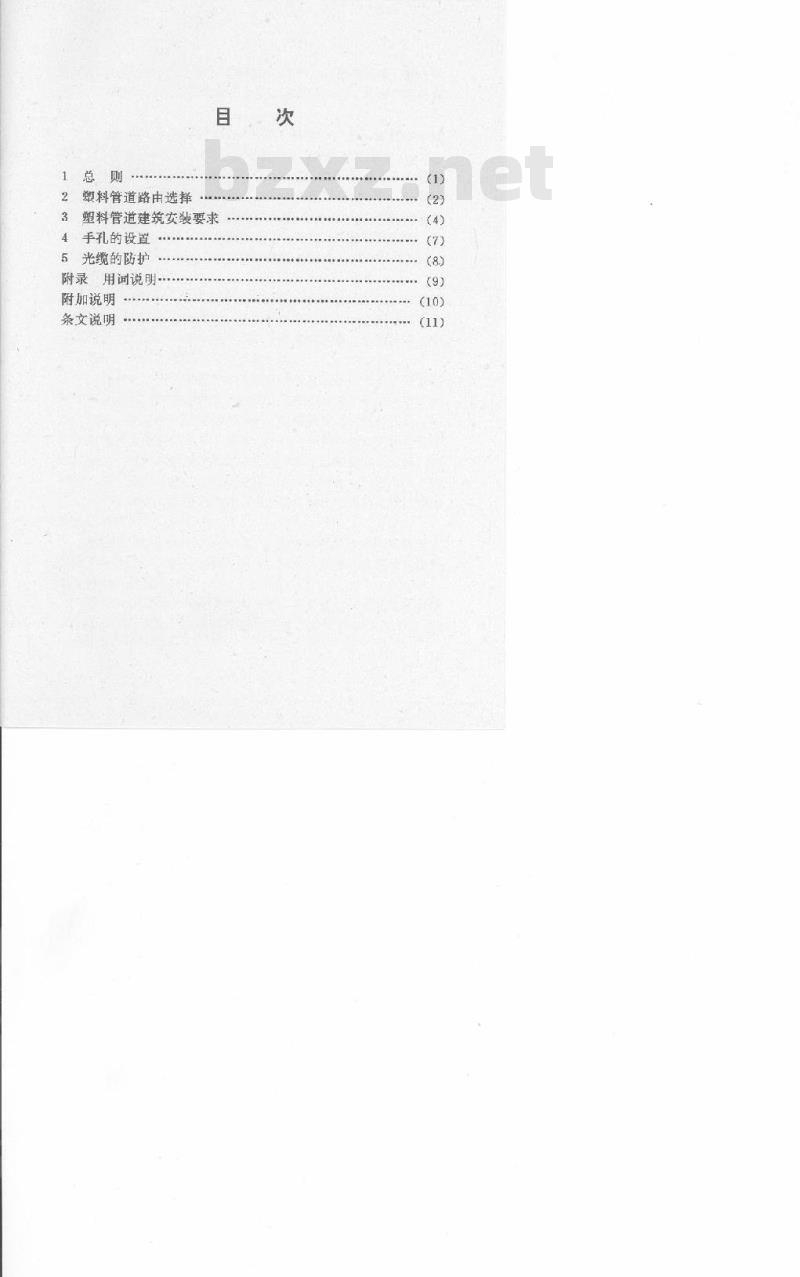

1总则　
2塑料管道路由选择
3塑料管道建筑安装要求
4手孔的设置·
5光缆的防护
附录用词说明-
附加说明
条文说明
（1）
（9）

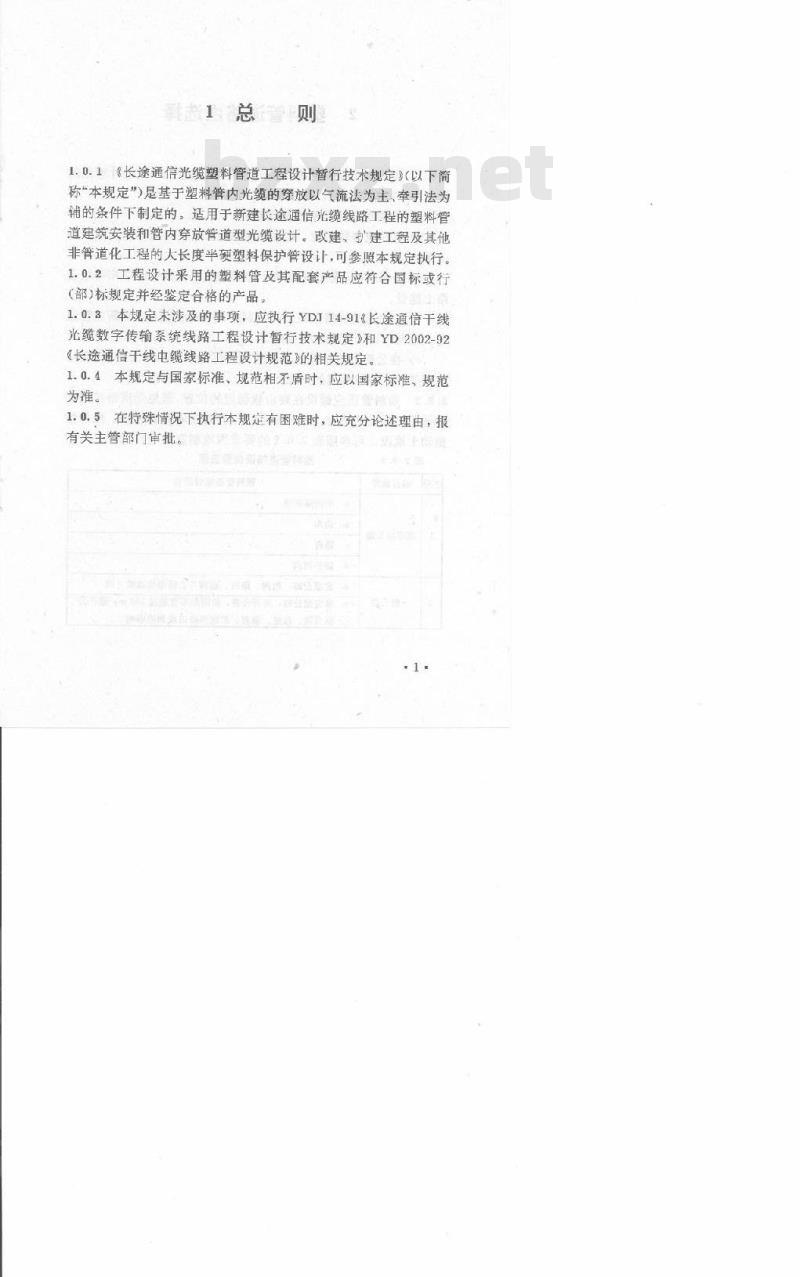

1.0.1《长途通信光缆塑料管道工程设计暂行技术规定》以下筒称“本规定”是基于塑料管内光缆的穿放以气流法为主，牵引法为辅的条件下制定的，适用于新建长途通信光缆线路工程的塑料管道建筑安装和管内穿放管道型光缆设计。改建、扩建工程及其他非管道化工程的大长度半硬塑料保护管设计，可参照本规定执行1.0.2工程设计采用的塑料管及其配套产品应符合国标或行（部）标规定并经鉴定合格的产品。1.0.8本规定末涉及的事项，应执行YDI14-91《长途通信干线光缆数字传输系统线路工程设计暂行技术规定》和YD2002-92《长途通信干线电缆线路工程设计规范》的相关规定。1.0.4本规定与国家标准、规范相不盾时，应以国家标准、规范为准。
1.0.5在特殊情况下执行本规定有困难时，应充分论述理由，报有关主管部门审批。

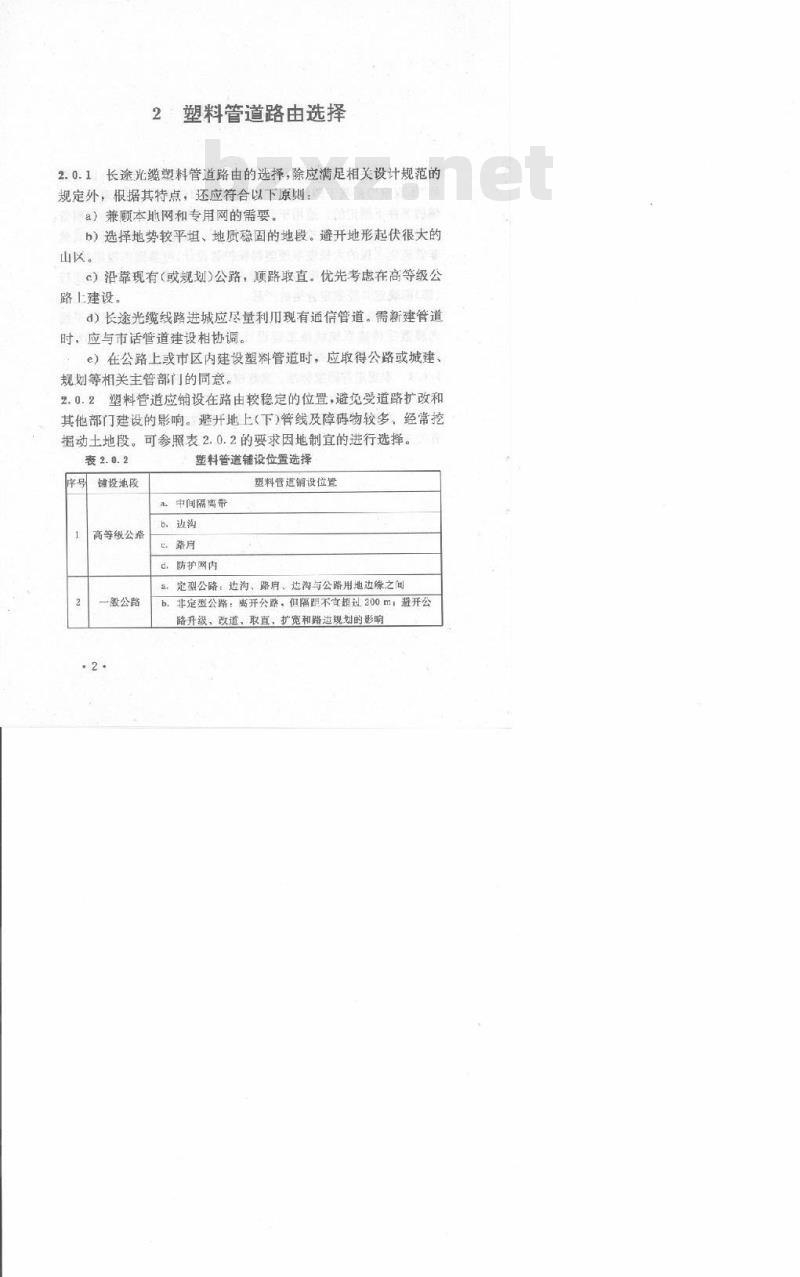

塑料管道路由选择
2.0.1长途光缆塑料管道路由的选择，除应满足相关设计规范的规定外，根据其特点，还应符合以下原则：a）兼顾本地网和专用网的需要。b）选择地势较平坦、地质稳固的地段。避开地形起伏很大的山区。
c）沿靠现有（或规划）公路，顺路取直。优先考虑在高等级公路上建设。
）长途光缆线路进城应尽量利用现有通信管道。需新建管道时，应与市话管道建设相协调。e）在公路上或市区内建设望料管道时，应取得公路或城建、规划等相关主管部门的同意。
2.0.2塑料管道应铺设在路由较稳定的位置，避免受道路扩改和其他部门建设的影响。避开地上（下）管线及障碍物较多、经常挖据动土地段。可参照表2.0.2的要求因地制宜的进行选择。表2.0.2
序号键设地段
高等级公路
一毅公路
塑料管道铺设位置选择
塑料管道铺设位置
a.中间隔离带
b。近沟
2：路月
d，防护网内
氢，定型公路：边沟，路肩、边沟与公路用地边缘之间b.非定型公路：离开公路，但隔距不宜超过200m，避开公路升级、改道、取直，扩宽和路逆规划的影响序号
铺设地段
市区街道
其他地段
a人行道
b，慢车道
e快车道
塑料管道铺设位置
&，地势较平坦、地质稳固、石方量较小b.便于机械设备运达
塑料管道建筑安装要求
3.0.1长途光缆塑料管道的管孔数量及建筑安装方式，应根据该地区通信业务的发展前景，并结合铺设地区的具体条件因地制宜的确定：
a）在经济发达地区或高等级公路上，宜根据需要建设多根组合型塑料管道
b）在经济中等发达地区，宜铺设两根塑料管道。）在业务量较小的地区，可铺设一根塑料管道3.0.2长途光缆塑料管道宜使用内壁平滑型塑料管。其材料目前多采用高密度聚乙烯（HDPE），其塑料管规格及主要性能要求如表3.0.2-1和表3.0.2-2所示。
表3.0.2-1
Q38/46mm
@33/40mm
常用高密度聚乙烯塑料管规格
外径（mm）
标称值
充许偏差
厚度(mm）
标称值
允许偏差
标称长度（m）
注：033/40mm塑料管宜在少鼠害的平原，微丘和较顺直的公路上，并采用气流法穿放管道型光缆的地区使用，表3.0.2-2
常用高密度聚乙烯塑料管主要性能主要性能
原材料硬度
前压性
拉伸强度
断裂延伸率
都氏Da
应能承受0.5h.0.6MPa压力
≥15MPa
抗侧压强度
内壁摩接系效数
弯商半径
主要性能
在1500N/100mm压力下，扇径不小于塑料管外径的70%，卸荷后检测能恢复到塑料管外径的90%以上，塑料管无裂纹
@38/16mm塑料管为550mm
033/40mm塑料管为500mm
塑料管道采用人工铺设方式。铺设安装应符合下列要求：a）塑料管在布放之前，应先将两端管口严密封堵，防止水、土及其他杂物等进入管内。
b）塑料管在沟内应平整、顺直。沟坎及转角处应将光缆沟操平和裁直，使之平缓过渡。
c）塑料管布放后，应尽快连接密封。对引入手孔的管道应及时进行封堵。
d）同沟布放多根塑料管时，应采用不同颜色的塑料管或作其他分辨标记。
e）同沟布放的多根塑料管，应每隔10m左右捆绑一次。当布放塑料管的根数为2时，应呈“一”字型排放；当布放塑料管的根数为3时，应呈“品”字型排放；当布放塑料管的根数大于3时，应采用分层叠放方式。
3.0.4塑料管道的埋深应根据铺设地段的土质和环境条件等因素，按表3.0.4分段选定。
3.0.5塑料管道铺设时的最小曲率半径，应不小于塑料管外径的15倍。
3.0.6塑料管道的接口断面应平直、无毛刺，并应采用配套的密封接头件接续。wwW.bzxz.Net
铺设地段及土质
普通土、硬土
塑料管道理深要求
半石质（砂砾土、风化石等）
全石质，流砂
市郊、村镇
市区街道
穿越钦路（距路基面）、公路（臣路面基底）高等级公路中间隔离替及路肩
沟、渠、水塘
理深(m）
同水底电缆理深要求
注：人工开槽的石质沟和公路石质边沟的埋深可减为0.4m，并采用水泥砂浆封沟。硬路肩可减为 0. 6 m。塑料管道的保护应符合下列要求：3.0.7
a）塑料管道穿越铁路和主要公路等需顶管施工时，塑料管道应穿放在无缝钢管内，穿越可以开挖的公路时，可直接理设塑料管道穿越公路。
b）塑料管道与其他地下通信光（电）缆同沟敷设时，隔距应不小于10cm，并不应重叠和交义。c）在石质沟底铺设塑料管时，应在其上，下方各铺10cm厚的碎士或沙士
d)手孔内的空余塑料管及已为光缆占用的塑料管端口应进行封堵。
4手孔的设置
4.0.1长途光缆塑料管道手孔的设置，应根据铺设地段的环境条件和光缆盘长等因素确定，并应符合以下要求：a）在光缆接续点，应设置大号手孔。b）在高等级公路及其他不可随意开挖的地段，应根据光缆可能的穿放长度及公路部门要求，在两个光缆接续点之间增设小号手孔。
4.0.2手孔的建筑地点应选择在地形平坦、地质稳固、地势较高的地方。
4.0.3手孔宜采用砖砌结构。根据要求也可采用塑料、玻璃钢或其他材料的手孔。
5光缆的防护
5.0.1穿放在塑料管道内的光缆，应采用在光缆接头处金属构件断开与敷设防雷线相结合的防雷措施。在年均雷暴日大于20的地区，防雷线的设置应符合下列原则：a）大地电阻率pio≤500·m的地段，可不设防雷线。b）大地电阻率plo>500·m的地段，设一条防冒线。5.0.2光缆线路标石的设置除应符合相关设计规范的规定外，还应在塑料管接头处增设标石。
附录用词说明
本规定条文中有关严格程度的用词，采用了以下写法：1.0.1表示很严格，非这样做不可的用词：正面词采用“必须”；
反面词采用“严禁”。
1.0.2表示严格，在正常情况下均应这样做的用词：正面词采用“应”；
反面词采用“不应”或“不得”。1.0.3表示允许稍有选择，在条件许可时首先应这样做的用词：正面词采用“宜”；
反面词采用“不宜”。
1.0.4表示允许有选择，在一定条件下可以这样做的用词，采用“”。
