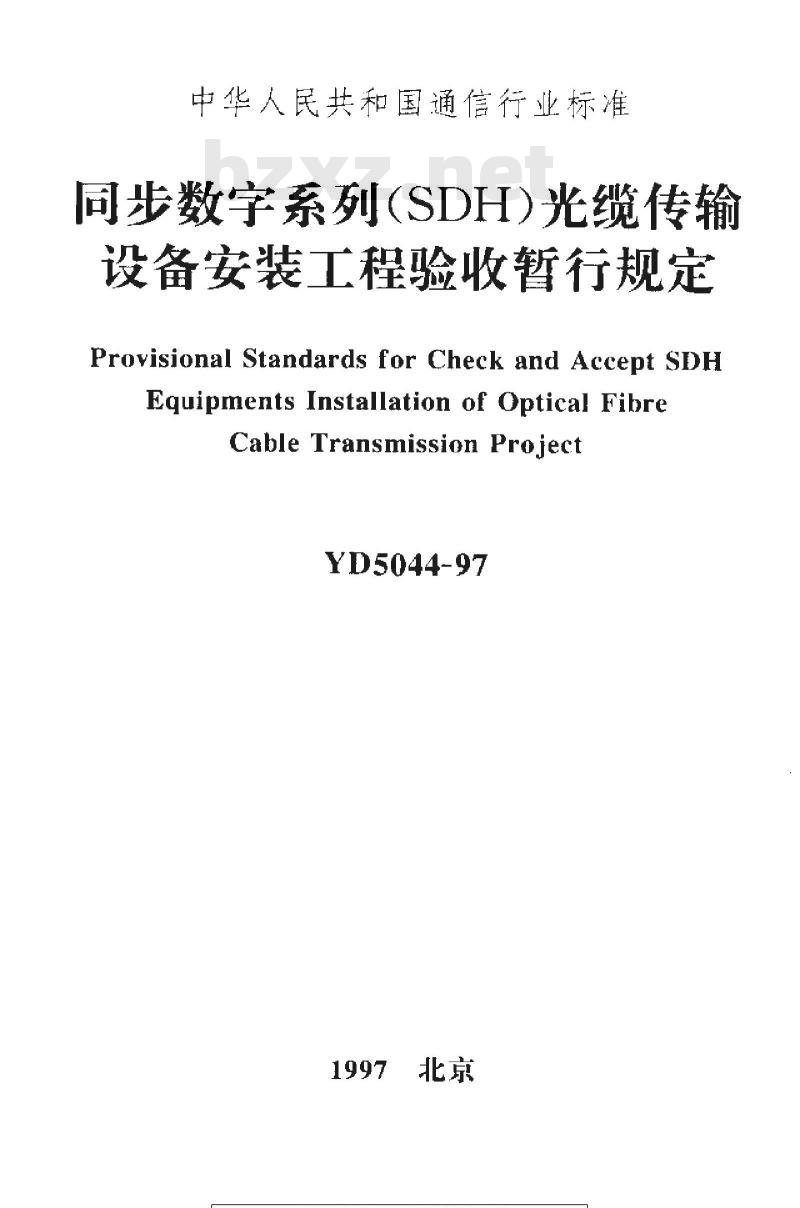

中华人民共和国通信行业标准
同步数字系列（SDH）光缆传输
设备安装工程验收暂行规定
Provisional Standards for Check and Accept SDHEquipments Installation of Optical FibreCable Transmission Project
YD5044-97
1997北京

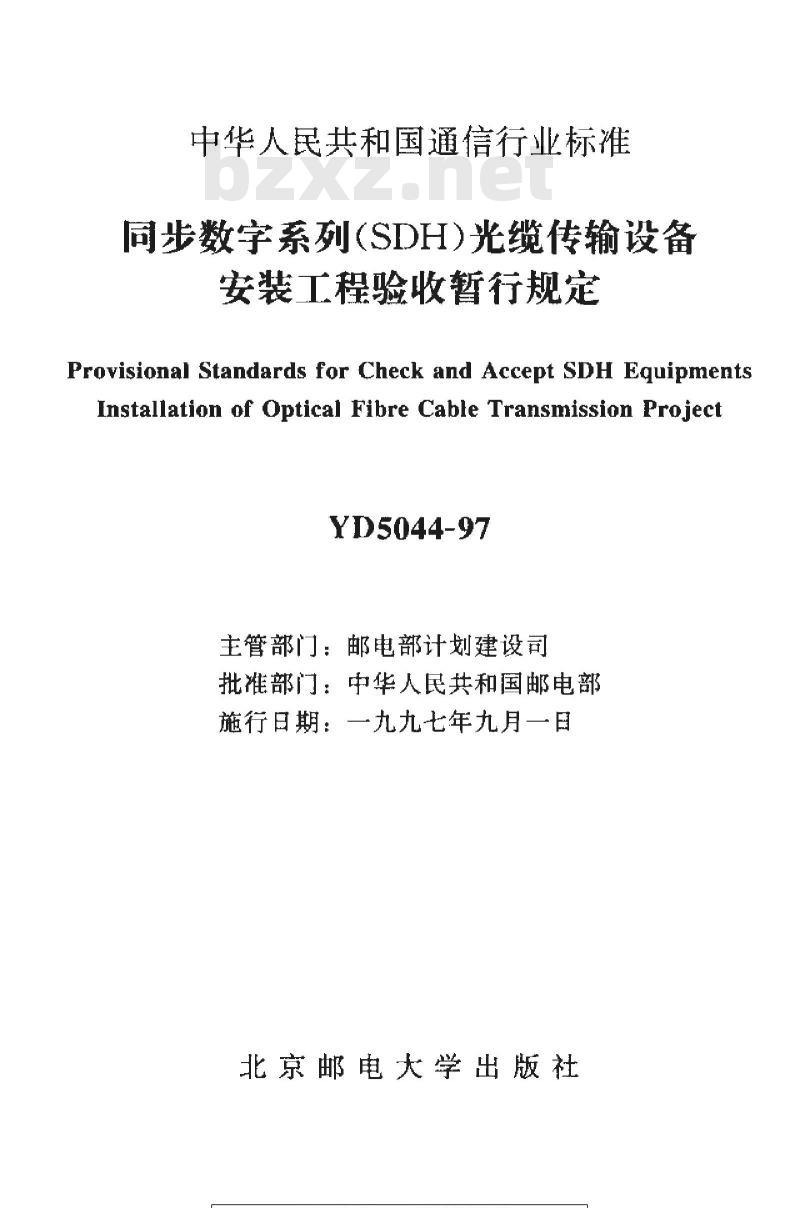

中华人民共和国通信行业标准
同步数字系列（SDH）光缆传输设备安装工程验收暂行规定
Provisional Standards for Check and Accept SDH EquipmentsInstallation of Optical Fibre Cable Transmission ProjectYD5044-97
主管部：邮电计划建设
批雅部门：中华人民共和国邮电部施行百期：一九九七年九月一百北京邮电大学出版社

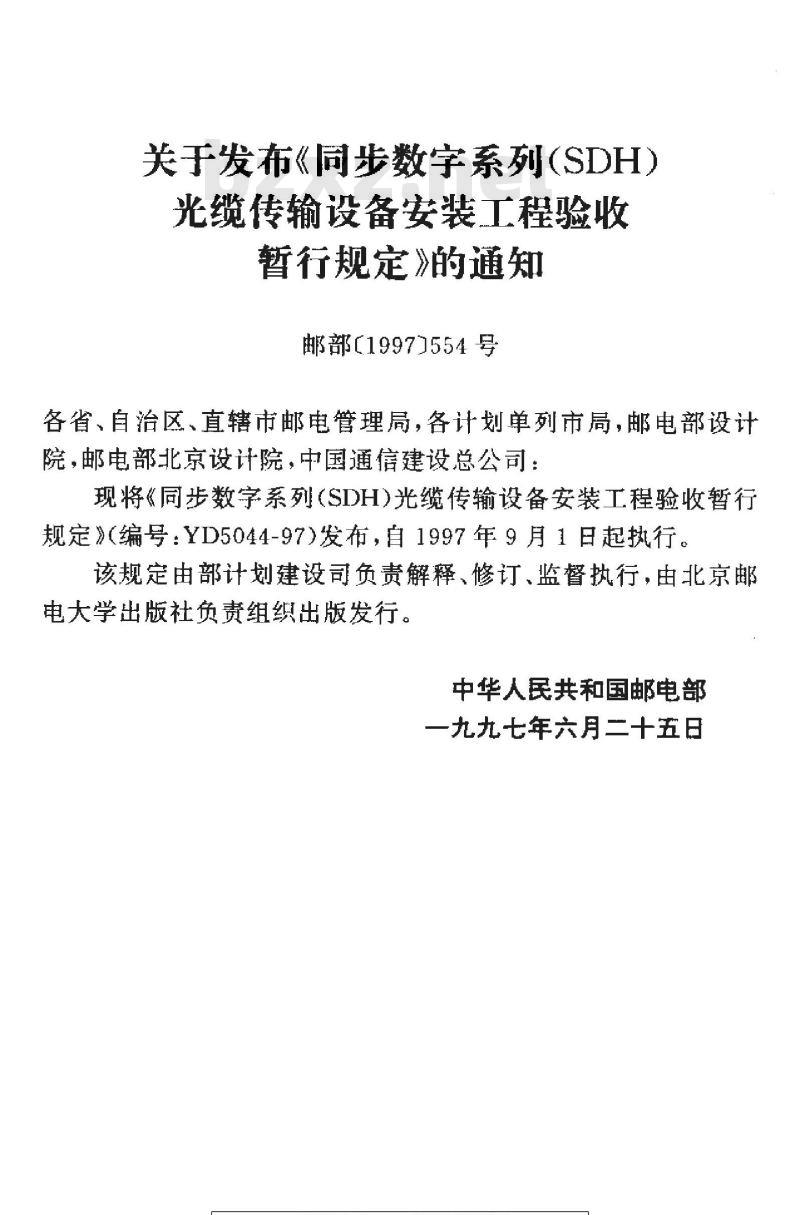

关于发布《同步数字系列（SDH）光缆传输设备安装工程验收
暂行规定》的通知
邮部［19971554号
各省、自治区、直辖市邮电管理局，各计划单列市局，邮电部设计院，邮电部北京设计院，中国通信建设总公司：现将《同步数字系列（SDH)光缆传输设备安装工程验收暂行规定》（编号：YD5044-97）发布，自1997年9月1日起执行。该规定由部计划建设司负责解释、修订、监督执行，由北京邮电大学出版社负责组织出版发行。中华人民共和国邮电部
一九九七年六月二十五日
科免费下辈

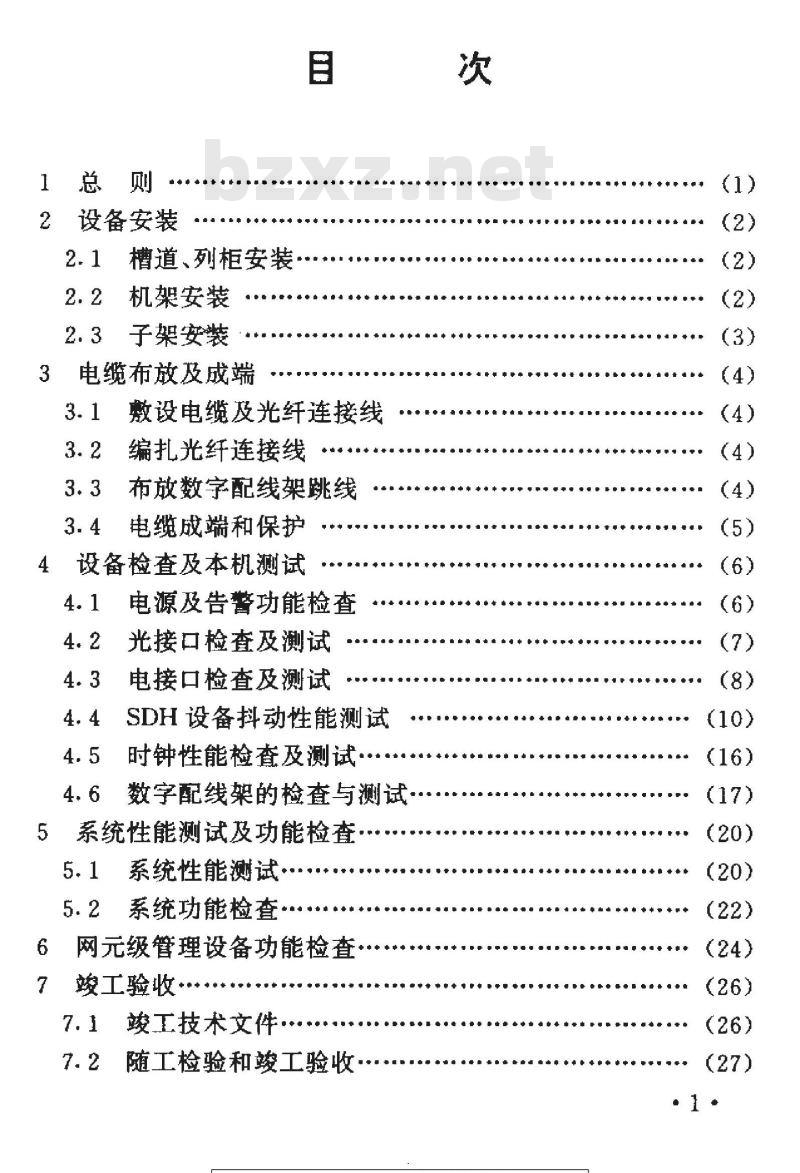

1总则　
2设备安装
槽道、列柜安装
机架安装
子架安装
电缆布放及成端
敷设电缆及光纤连接线
编扎光纤连接线
布放数字配线架跳线
电缆成端和保护
设备检查及本机测试
电源及告警功能检查
光接口检查及测试
电接口检查及测试
SDH设备抖动性能测试
时钟性能检查及测试·
数字配线架的检查与测试··
系统性能测试及功能检查
系统性能测试·
5.2系统功能检查.
6网元级管理设备功能检查**
7竣工验收*·**.
竣工技术文件··.···
随工检验和竣工验收
中业春

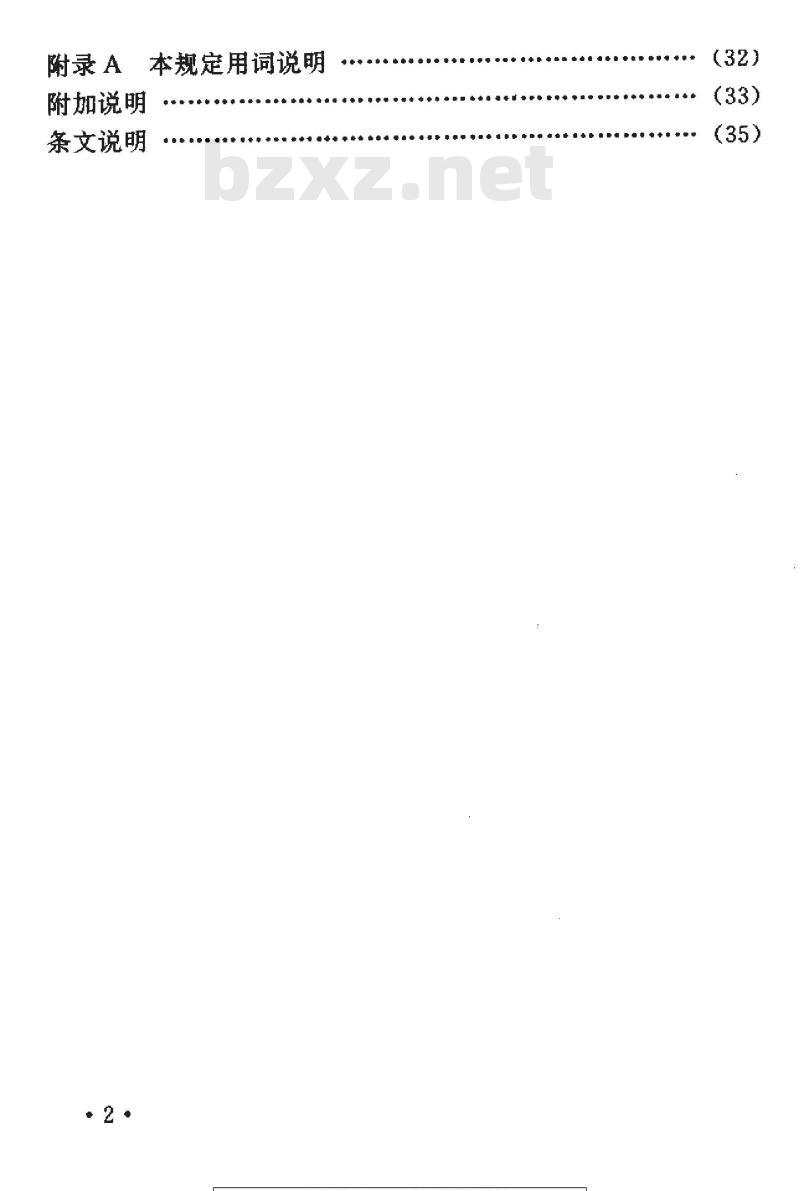

附录A本规定用词说明
附加说明
条文说明
标准搜搜
1总则
1.0.1本暂行规定（以下简称本规定）是同步数字系列（SDH）光缆传输设备（暂不包括DXC)安装工程施工质量检验、随工验收和竣工验收的依据。适用于长途网、中继网，接入网的新建、扩建和改建工程。其他采用同样传输体制的专用电信网，可参照本规定热行。
1.0.2本规定未列入的内容应按设计文件办理。1.0.3在施工过程中，施工单位应严格执行部颁有关施工质量检查的规定。建设单位应加强工程的质量检查，做好随工检验。1.0.4施工单位制订的施工操作规程应贯彻本规定的要求。2设备安装
槽道、列柜安装
2.1.1槽道安装应符合下列要求：1.槽道的安装位置应符合施工图的平面设计，偏差不得超过50 mm.
2.列槽道应成一直线，偏差不应大于30mm。3.连固铁与上梁、槽道与上梁接续应牢固、平直、无明显弯曲；电缆支架安装应端正，距离均匀。4.列槽道两侧侧板宜分别与机架顶部前后面板相吻合，侧板间缝隙宜均匀，盖板，零件安装齐全。5．主槽道的盖板、侧板、底板安装应完整，零件应齐全，缝隙均匀。
6．列间撑铁的安装应在-条直线上，两端对墙加固应符合施工图的设计要求。
7．吊挂安装应牢固，保持垂直。8.铁件的漆面应完整无损，如需补漆其颜色与原漆色应基本一致。
2.2机架安装
机架的安装位置应符合施工图的设计要求。2.2.1
机架的安装应端正牢固垂直偏差不应大于机架高度2.2.2
的1%。
2.2.3列内机架应相互靠拢，机架间隙不得大于3mm，列内机面平齐，无明显参差不齐现象。2.2.4机架应采用膨胀螺栓（或木螺栓）对地加固，机架顶应采用夹板与列槽道（列走道）上梁加固。2.2.5所有紧固件必须柠紧，同一类螺丝露出螺帽的长度宜致。
2.2.6光纤分配架（ODF）、数字配线架（DDF）端子板的位置、安装排列及各种标志应符合设计要求。ODF架上法兰盘的安装位置应正确、牢固，方向一致。
2.2.7设备的抗震加固应符合邮电部通信设备安装抗震加固要求，加固方式应符合施工图的设计要求。2.3子架安装
2.3.1子架安装应符合以下要求：1.面板布置应符合设计规定。
2．子架与机架的加固应符合设备装配要求。3．子架安装应牢固、排列整齐，插接件接触良好。4．网管设备的安装应符合施工图的设计要求。3·
3电缆布放及成端
3.1敷设电缆及光纤莲接线
3.1·1布放电缆应按YD厂44-89《电信网光纤数字传输系统工程施工及验收暂行技术规定》中有关标雅热行。3.1.2光纤连接线的规格、程式应符合设计规定，技术指标应符台设计文件及技术规范书的要求。3.1.3光纤连接线的路由走向应符合施工图设计文件的规定。光纤连接线二端的余留长度应统一并符合工艺要求。3.1.4
槽道内光纤连接线拐弯处的曲率半径不小于38～3.1.5
40 mm。
3.2编扎光纤连接线
3.2.1光纤连接线在槽道内应加套管或线槽保护。无套管保护部分宜用活扣扎带绑扎扎带不宜扎得过紧。3.2.2编扎后的光纤连接线在槽道内应顺直，无明显扭绞。3.3布放数字配线架跳线
跳线电缆的规格程式应符合设计文件或技术规范的要求。3.3. 1
跳线的走向、路由应符台设计规定。跳线的布放应顺直，捆扎牢固，松紧适度。3.3.3
云准控
业资料免费下载
3.4电缆成端和保护
3.4.1射频同轴电缆的端头处理应符合下列规定：1.电缆余留长度应统一，同轴电缆各层的开剥尺寸应与电缆插头相应部分相适台。
2.芯线爆接端正、牢固、焊锡适量，焊点光滑、不带尖、不成瘤形。组装同轴电缆插头时，配件应齐全，位置正确，装配牢固。3.4.2屏蔽线的端头处理：头长度应一一致，与同轴接线端子的外导体接触良好。
3.4.3部头处需加热缩套管时，热缩套管长度宜统-一适中，热缩均。
设备检查及本机测试
4。1电源及告警功能检查
供电条件应符合下列规定：
1．电源电压范围应满足设备使用要求。2。电源保护转换应符合设备技术规定。4.1.2告警功能检查应按表4.1.2所列项目进行，指标应符合设备技术规定。
告警功能检查
告警功能检验项目bzxz.net
电源故障
机盘失效
机盘缺（Card missing）
参考时钟失效
信号丢失（LOS）
顿失步（LOF)）
丢失（OOF）
收AIS
远端接收失效（FERF）
信号劣化(BER≥1.00E-6)
信号大误码（BER≥1.00E-3）
远端接收误码（FEBE）
指针丢失（LOP）
电接品复顿丢失（LOM）
激光器自动关断（ALS）
光接口检查及测试
4.2.1光接口检查的项目有：
1、消光比；
2．发送信号眼图；
3．激光器工作波长；
4.最大均方根谱宽；
5.最小一20dB谱宽；
6．最小边模抑制比；
7．光接口回波损耗。
4.2.2检查设备出厂记录或厂验记录，光接口检查项目应达到设计要求。
4.2.3光接口测试项目有：
1．平均发送功率测试
在S参考点测得的平均光功率应满足设计要求；在ODF架上测试时，允许引入不大于0.5dB衰耗。测试连接见图4.2.3-1。数据
测试信号
光发送
S点或ODF架
光功率计
图4.2.3-1平均发送光功率测试
2.接收机灵敏度测试
工程中，在R点测得的平均接收功率的最小可接收值应符合设计规定。测试连接见图4.2.3-2。3．接收机过载功率测试
在R参考点，接收机过载功率的指标应符合设计文件规定。7
