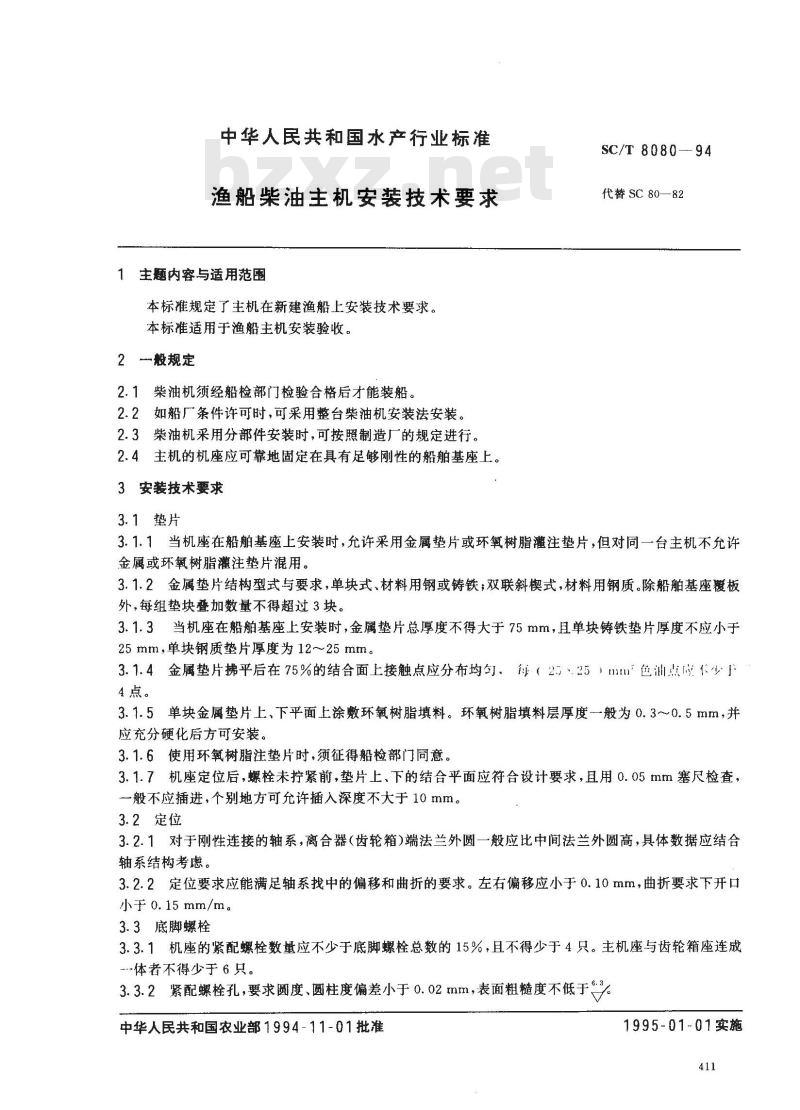

中华人民共和国水产行业标准
渔船柴油主机安装技术要求
1主题内容与适用范围
本标准规定了主机在新建渔船上安装技术要求。本标准适用于渔船主机安装验收。2般规定
2.1柴油机须经船检部门检验合格后才能装船。2.2如船厂条件许可时，可采用整台柴油机安装法安装。2.3柴油机采用分部件安装时，可按照制造厂的规定进行。2.4主机的机座应可靠地固定在具有足够刚性的船舶基座上。3安装技术要求
3.1垫片
SC/T 8080-94
代替SC 80—82
3.1.1当机座在船舶基座上安装时，允许采用金属垫片或环氧树脂灌注垫片，但对同一台主机不允许金属或环氧树脂灌注垫片混用。3.1.2金属垫片结构型式与要求，单块式、材料用钢或铸铁；双联斜楔式，材料用钢质。除船舶基座覆板外，每组垫块叠加数量不得超过3块。3.1.3当机座在船舶基座上安装时，金属垫片总厚度不得大于75mm，且单块铸铁垫片厚度不应小于25mm，单块钢质垫片厚度为12~25mm。3.1.4金属垫片拂平后在75%的结合面上接触点应分布均勺，每（2~25）mm色油l点成代少4点。免费标准下载网bzxz
3.1.5单块金属垫片上、下平面上涂敷环氧树脂填料。环氧树脂填料层厚度一般为0.3～0.5mm，并应充分硬化后方可安装。
3.1.6使用环氧树脂注垫片时，须征得船检部门同意。3.1.7机座定位后，螺栓未拧紧前，垫片上、下的结合平面应符合设计要求，且用0.05mm塞尺检查，一般不应插进，个别地方可允许插入深度不大于10mm。3.2定位
3.2.1对于刚性连接的轴系，离合器（齿轮箱）端法兰外圆一般应比中间法兰外圆高，具体数据应结合轴系结构考虑。
3.2.2定位要求应能满足轴系找中的偏移和曲折的要求。左右偏移应小于0.10mm，曲折要求下开口小于0.15mm/m。
3.3底脚螺栓
3.3.1机座的紧配螺栓数量应不少于底脚螺栓总数的15%，且不得少于4只。主机座与齿轮箱座连成·体者不得少于6只。
3.3.2紧配螺栓孔，要求圆度、圆柱度偏差小于0.02mm，表面粗糙度不低于√中华人民共和国农业部1994-11-01批准1995-01-01实施

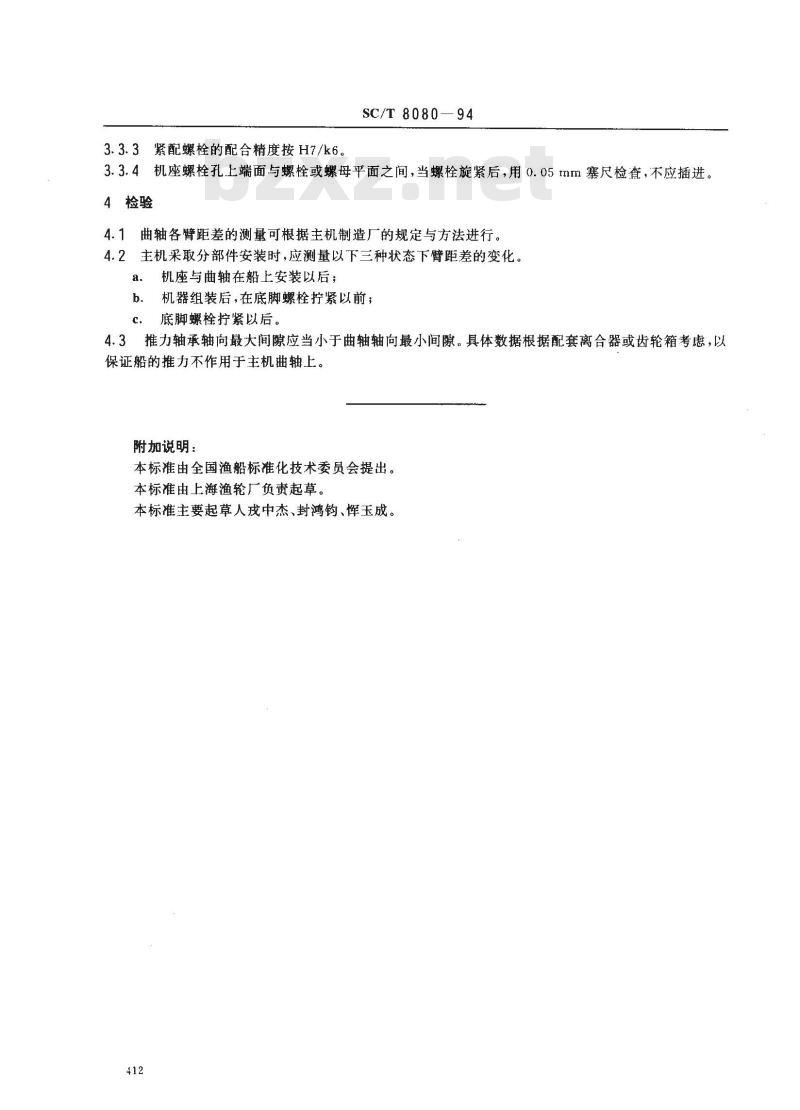

3.3.3紧配螺栓的配合精度按H?/k6。SC/T8080—94
3.3.4机座螺栓孔上端面与螺栓或螺母平面之间，当螺栓旋紧后，用0.05mm塞尺检查，不应插进。4检验
4.1曲轴各臂距差的测量可根据主机制造厂的规定与方法进行。4.2主机采取分部件安装时，应测量以下三种状态下臂距差的变化。机座与曲轴在船上安装以后；
机器组装后，在底脚螺栓拧紧以前；b.
底脚螺栓拧紧以后。
4.3推力轴承轴向最大间隙应当小于曲轴轴向最小间隙。具体数据根据配套离合器或齿轮箱考虑，以保证船的推力不作用于主机曲轴上。附加说明：
本标准由全国渔船标准化技术委员会提出。本标准由上海渔轮厂负责起草。本标准主要起草人戎中杰、封鸿钩、辉玉成。412
