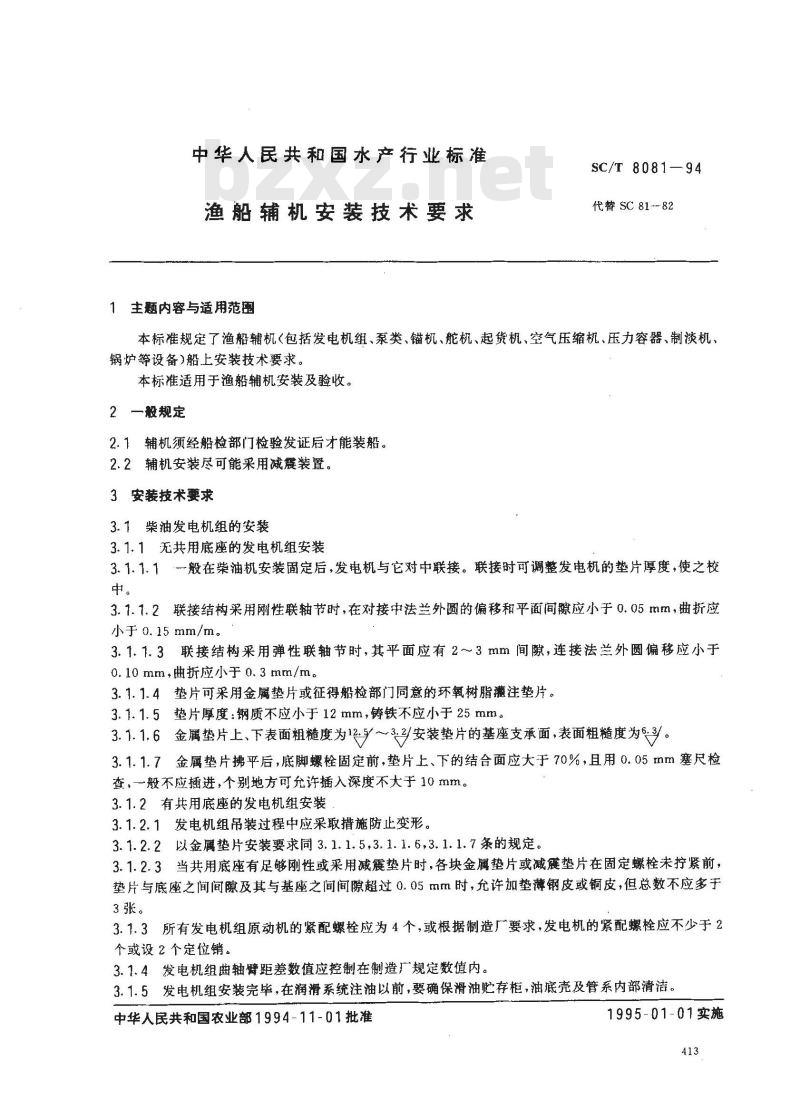

中华人民共和国水产行业标准
渔船辅机安装技术要求
1主题内容与适用范围
SC/T 8081—94
代替 SC 81----82
本标准规定了渔船辅机（包括发电机组、泵类、锚机、舵机、起货机、空气压缩机、压力容器、制淡机、锅炉等设备)船上安装技术要求。本标准适用于渔船辅机安装及验收。2一般规定
2.1辅机须经船检部门检验发证后才能装船。2.2辅机安装尽可能采用减震装置。3安装技术要求
3.1柴油发电机组的安装
3.1.1无共用底座的发电机组安装3.1.1.1-般在柴油机安装固定后，发电机与它对中联接。联接时可调整发电机的垫片厚度，使之校中。
3.1.1.2联接结构采用刚性联轴节时，在对接中法兰外圆的偏移和平面间隙应小于0.05mm，曲折应小于0.15mm/m。
3.1.1.3联接结构采用弹性联轴节时，其平面应有2～~3mm间隙，连接法兰外圆偏移应小于0.10 mm，曲折应小于0.3mm/m。3.1.1.4垫片可采用金属垫片或征得船检部门同意的环氧树脂覆注垫片。3.1.1.5垫片厚度：钢质不应小于12mm，铸铁不应小于25mm。3.1.1.6金属垫片上、下表面粗糙度为1253.2安装垫片的基座支承面，表面粗糙度为6.33.1.1.7金属垫片拂平后，底脚螺栓固定前，垫片上、下的结合面应大于70%，且用0.05mm塞尺检查，一般不应插进，个别地方可允许插入深度不大于10mm。3.1.2有共用底座的发电机组安装3.1.2.1发电机组吊装过程中应采取措施防止变形。3.1.2.2以金属垫片安装要求同3.1.1.5,3.1.1.6,3.1.1.7条的规定。3.1.2.3当共用底座有足够刚性或采用减震垫片时，各块金属垫片或减垫片在固定螺栓未拧紧前，垫片与底座之间间隙及其与基座之间间隙超过0.05mm时，允许加垫薄钢皮或铜皮，但总数不应多于3张。
3.1.3所有发电机组原动机的紧配螺栓应为4个，或根据制造厂要求，发电机的紧配螺栓应不少于2个或设2个定位销。
3.1.4发电机组曲轴臂距差数值应控制在制造厂规定数值内。3.1.5发电机组安装完毕，在润滑系统注油以前，要确保滑油贮存柜，油底壳及管系内部清洁。中华人民共和国农业部1994-11-01批准1995-01-01实施
SC/T 8081-94
3.1.6发电机组安装后，应能转动自如，无阻滞碰擦现象。3.2其他辅机的安装
3.2.1原动机与辅机组装的对中要求3.2.1.1刚性连接
不论机组组装的型式是立式还是卧式，法兰的偏移值应小于0.05mm，曲折值应小于0.05mm/m。当原动机转速超过1450z/min，法兰的偏移值应小于0.05mm，曲折值应小于0.025mm/m。3.2.1.2弹性联接
卧式机组偏移值应小于0.10mm，曲折值应小于0.05mm/m。a.
b.立式机组偏移值应小于0.20mm，曲折值应小于0.10mm/m。3.2.2安装型式

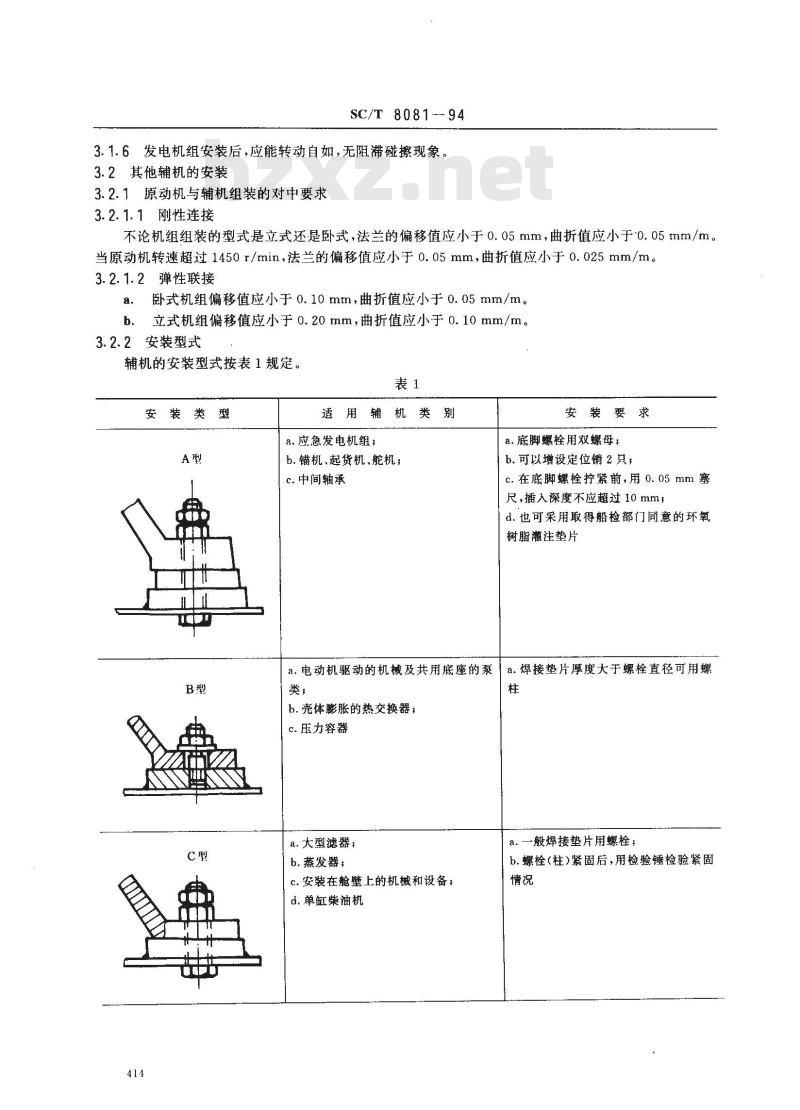

辅机的安装型式按表1规定。
安装类型
适用辅机类别
a.应急发电机组；
b.锚机、起货机、能机；
c.中间轴承
安装要求
a.底脚螺栓用双螺母；
b.可以增设定位销2只，
c.在底脚螺栓拧紧前，用0.05mm塞尺，插入深度不应超过10mmz
d.也可采用取得船检部门同意的环氧树脂灌注垫片
a.电动机驱动的机械及共用底座的泵a.焊接垫片厚度大于螺栓直径可用螺类；
b.壳体膨胀的热交换器；
c.压力容器
a.大型滤器；
b.蒸发器；
c.安装在舱壁上的机械和设备；d.单缸柴油机
a.一般焊接垫片用螺栓；
b.螺栓(柱)紧固后，用检验锤检验繁固情况
安装类型免费标准bzxz.net
SC/T 8081—94

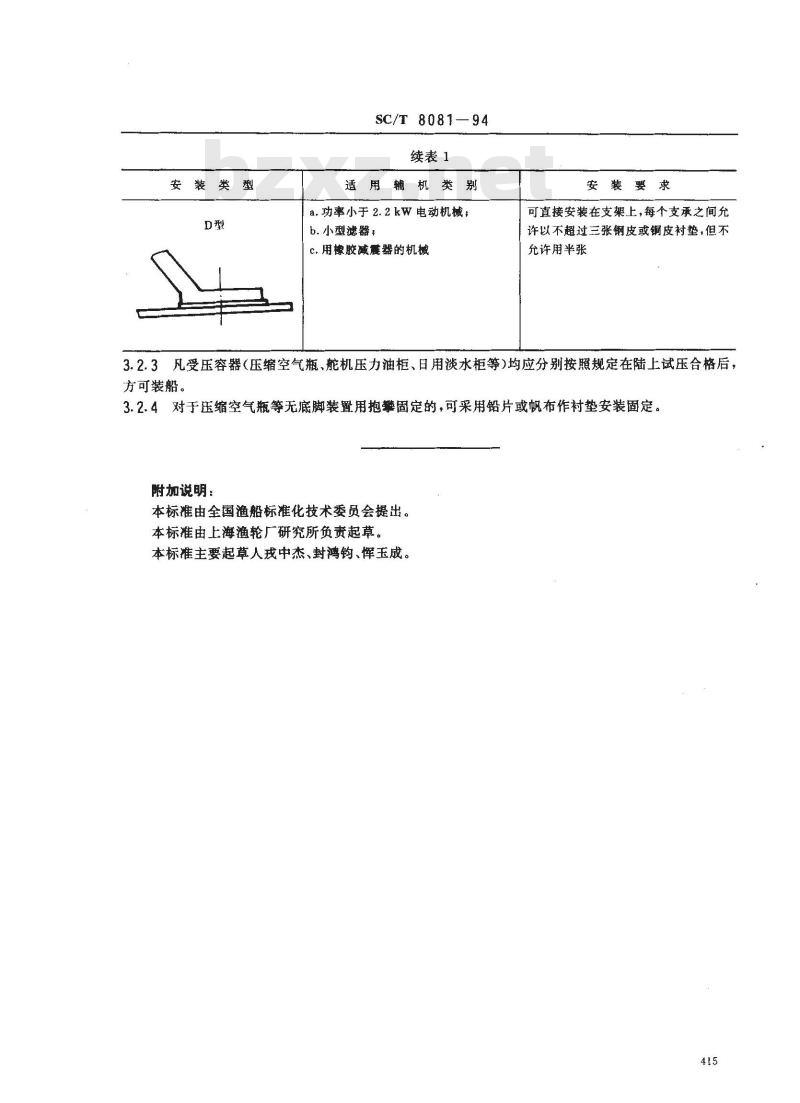

续表1
适用辅机类别
a.功率小于2.2kw电动机械；
b.小型滤器，
C. 用橡胶减震器的机械
安装要求
可直接安装在支架上，每个支承之间允许以不超过三张钢皮或铜皮衬垫，但不允许用半张
3.2.3凡受压容器（压缩空气瓶、能机压力油柜、日用淡水柜等)均应分别按照规定在陆上试压合格后，方可装船。
3.2.4对于压缩空气瓶等无底脚装置用抱攀固定的，可采用铅片或帆布作衬垫安装固定。附加说明：
本标准由全国渔船标准化技术委员会提出。本标准由上海渔轮厂研究所负责起草。本标准主要起草人戎中杰、封鸿钧、玉成。415
