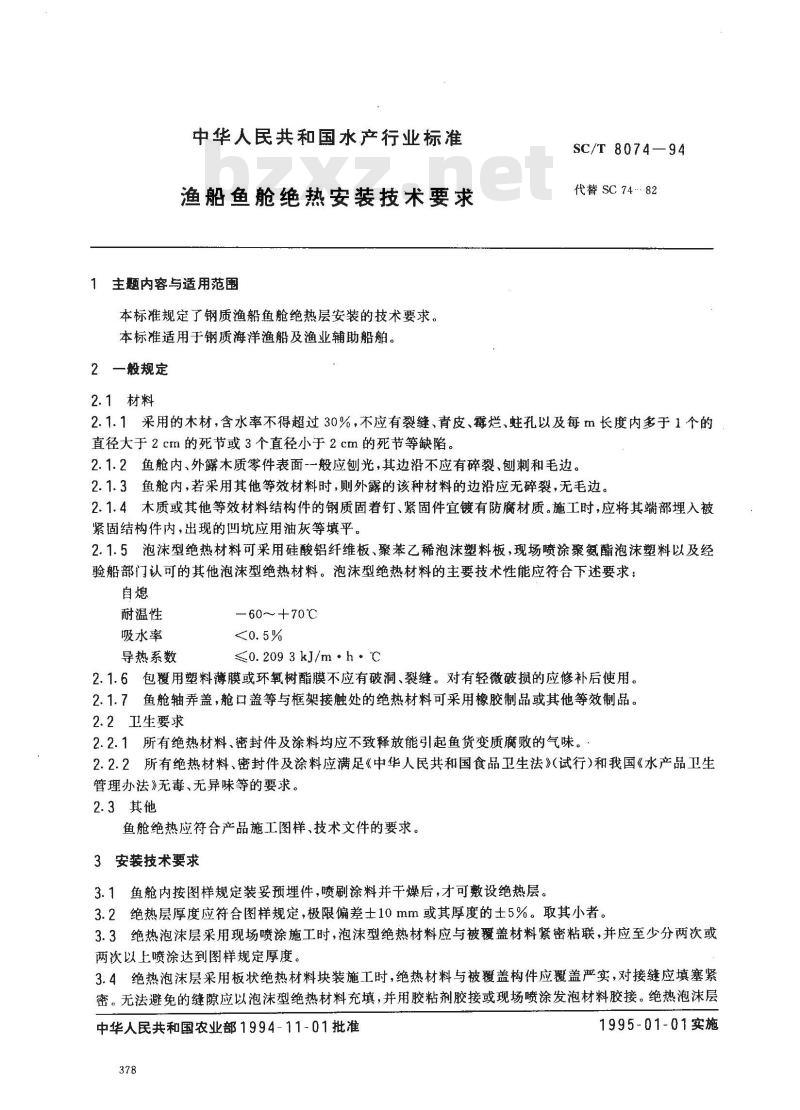

中华人民共和国水产行业标准
渔船鱼舱绝热安装技术要求
1主题内容与适用范围
本标准规定了钢质渔船鱼舱绝热层安装的技术要求。本标准适用于钢质海洋渔船及渔业辅助船舶。2一般规定
2.1材料免费标准下载网bzxz
SC/T8074—94
代替SC74·82
2.1.1采用的木材，含水率不得超过30%，不应有裂缝、青皮、霉烂、孔以及每m长度内多于1个的直径大于2cm的死节或3个直径小于2cm的死节等缺陷。2.1.2鱼舱内、外露木质零件表面-一般应刨光，其边沿不应有碎裂、刨刺和毛边。2.1.3鱼舱内，若采用其他等效材料时，则外露的该种材料的边沿应无碎裂，无毛边。2.1.4木质或其他等效材料结构件的钢质固着钉、紧固件宜镀有防腐材质。施工时，应将其端部埋入被紧固结构件内，出现的凹坑应用油灰等填平。2.1.5泡沫型绝热材料可采用硅酸铝纤维板、聚苯乙稀泡沫塑料板，现场喷涂聚氨酯泡沫塑料以及经验船部门认可的其他泡沫型绝热材料。泡沫型绝热材料的主要技术性能应符合下述要求：自熄
耐温性
吸水率
导热系数
-60~+70℃
≤0.2093kJ/m·h·℃
2.1.6包覆用塑料薄膜或环氧树酯膜不应有破洞、裂缝。对有轻微破损的应修补后使用。2.1.7鱼舱轴弄盖，舱口盖等与框架接触处的绝热材料可采用橡胶制品或其他等效制品。2.2卫生要求
2.2.1所有绝热材料、密封件及涂料均应不致释放能引起鱼货变质腐败的气味。2.2.2所有绝热材料、密封件及涂料应满足《中华人民共和国食品卫生法》（试行）和我国《水产品卫生管理办法》无毒、无异味等的要求。2.3其他
鱼舱绝热应符合产品施工图样、技术文件的要求。3安装技术要求
3.1鱼舱内按图样规定装妥预埋件，喷刷涂料并干燥后，才可敷设绝热层。3.2绝热层厚度应符合图样规定，极限偏差士10mm或其厚度的士5%。取其小者。3.3绝热泡沫层采用现场喷涂施工时，泡沫型绝热材料应与被覆盖材料紧密粘联，并应至少分两次或两次以上喷涂达到图样规定厚度。3.4绝热泡沫层采用板状绝热材料块装施工时，绝热材料与被覆盖构件应覆盖严实，对接缝应填塞紧密。无法避免的缝隙应以泡沫型绝热材料充填，并用胶粘剂胶接或现场喷涂发泡材料胶接。绝热泡沫层中华人民共和国农业部1994-11-01批准378
1995-01-01实施

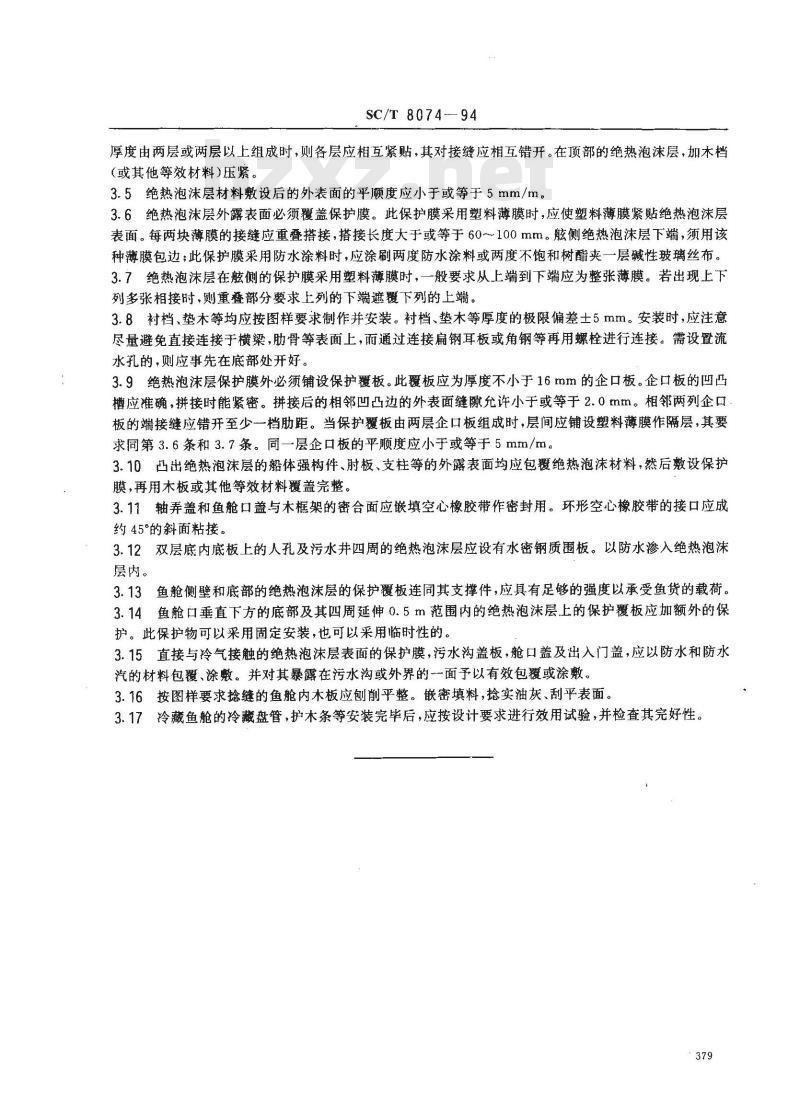

SC/T 807494
厚度由两层或两层以上组成时，则各层应相互紧贴，其对接缝应相互错开。在顶部的绝热泡沫层，加木档(或其他等效材料)压紧。
3.5绝热泡沫层材料敷设后的外表面的平顺度应小于或等于5mm/m3.6绝热泡沫层外露表面必须覆盖保护膜。此保护膜采用塑料薄膜时，应使塑料薄膜紧贴绝热泡沫层表面。每两块薄膜的接缝应重叠搭接，搭接长度大于或等于60~~100mm。眩侧绝热泡沫层下端，须用该种薄膜包边；此保护膜采用防水涂料时，应涂刷两度防水涂料或两度不饱和树酯夹一层碱性玻璃丝布。3.7绝热泡沫层在航侧的保护膜采用塑料薄膜时，一般要求从上端到下端应为整张薄膜。若出现上下列多张相接时，则重叠部分要求上列的下端邀覆下列的上端。3.8衬档、垫木等均应按图样要求制作并安装。衬档、垫木等厚度的极限偏差士5mm。安装时，应注意尽量避免直接连接于横梁，肋骨等表面上，而通过连接扁钢耳板或角钢等再用螺栓进行连接。需设置流水孔的，则应事先在底部处开好。3.9绝热泡沫层保护膜外必须铺设保护覆板。此覆板应为厚度不小于16rnm的企口板。企口板的凹凸槽应准确，拼接时能紧密。拼接后的相邻凹凸边的外表面缝隙允许小于或等于2.0mm。相邻两列企口板的端接缝应错开至少一档肋距。当保护覆板由两层企口板组成时，层间应铺设塑料薄膜作隔层，其要求同第3.6条和3.7条。同一层企口板的平顺度应小于或等于5mm/m。3.10凸出绝热泡沫层的船体强构件、肘板、支柱等的外露表面均应包覆绝热泡沫材料，然后敷设保护膜，再用木板或其他等效材料覆盖完整。3.11轴弄盖和鱼舱口盖与木框架的密合面应嵌填空心橡胶带作密封用。环形空心橡胶带的接口应成约45°的斜面粘接。
3.12双层底内底板上的人孔及污水井四周的绝热泡沫层应设有水密钢质围板。以防水渗入绝热泡沫层内。
3鱼舱侧壁和底部的绝热泡沫层的保护覆板连同其支撑件，应具有足够的强度以承受鱼货的载荷。3.13
3.14鱼舱白垂直下方的底部及其四周延伸0.5m范围内的绝热泡沫层上的保护覆板应加额外的保护。此保护物可以采用固定安装，也可以采用临时性的。3.15直接与冷气接触的绝热泡沫层表面的保护膜，污水沟盖板，舱口盖及出入门盖，应以防水和防水汽的材料包覆、涂。并对其暴露在污水沟或外界的一面予以有效包覆或涂敷。3.16按图样要求捻缝的鱼舱内木板应刨削平整。嵌密填料，抢实油灰、刮平表面。3.17冷藏鱼舱的冷藏盘管，护木条等安装完毕后，应按设计要求进行效用试验，并检查其完好性。379

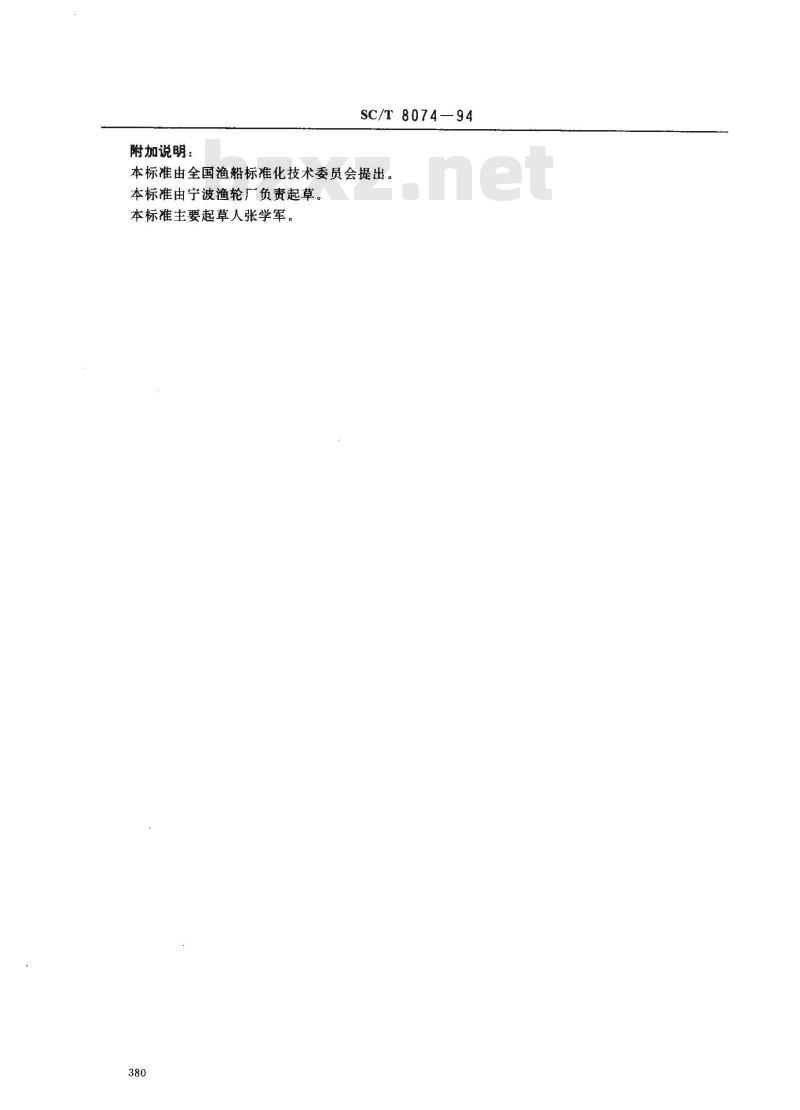

附加说明：
SC/T8074—94
本标准由全国渔船标准化技术委员会提出。本标准由宁波渔轮厂负责起草。本标准主要起草人张学军。
