【商业行业标准(SB)】 氨制冷系统安装工程施工及验收规范(附条文说明)

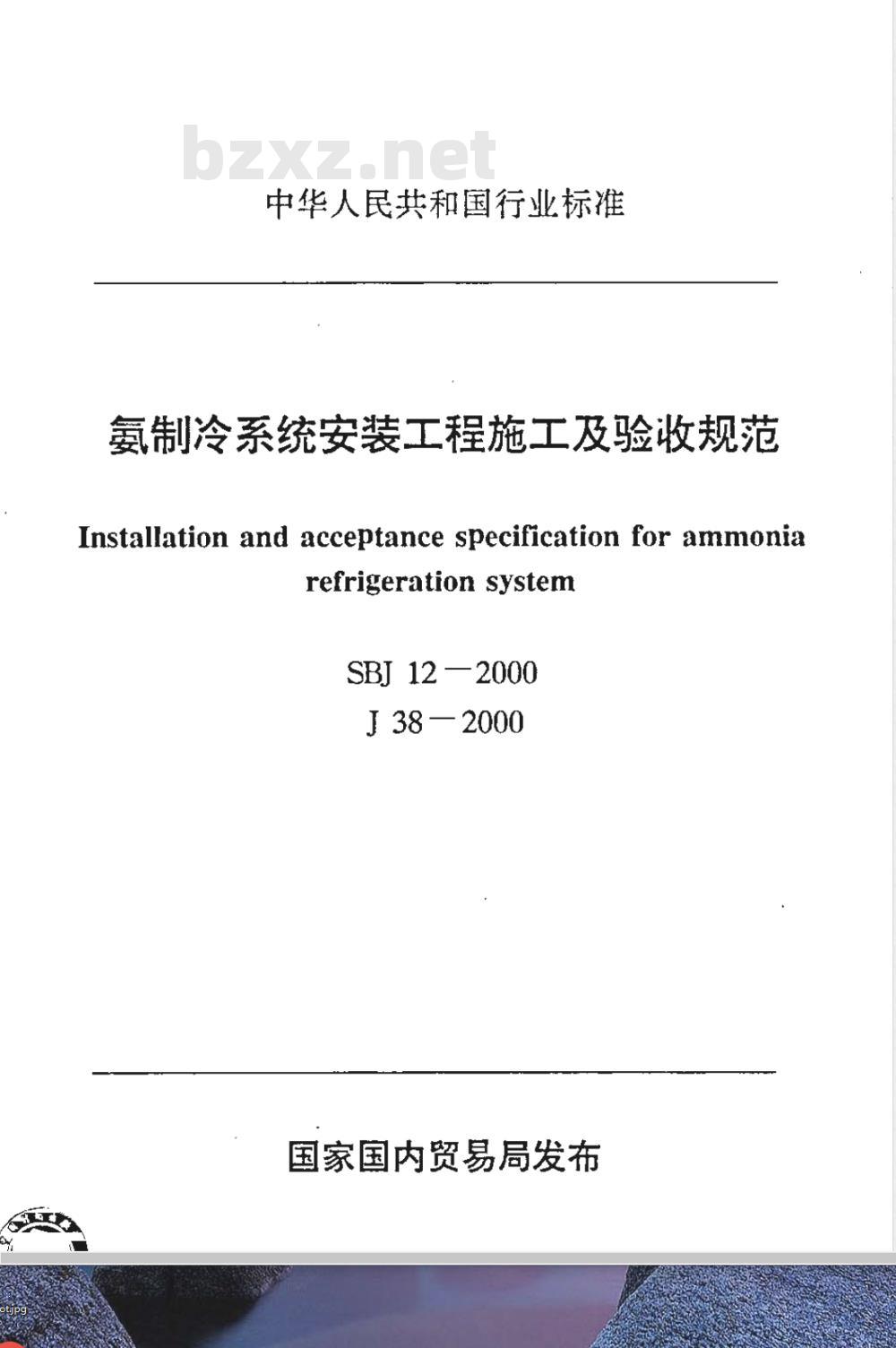

中华人民共和国行业标准
氨制冷系统安装工程施工及验收规范Installation and acceptance specification for ammoniarefrigeration system
SBJ12—2000
J38—2000
国家国内贸易局发布

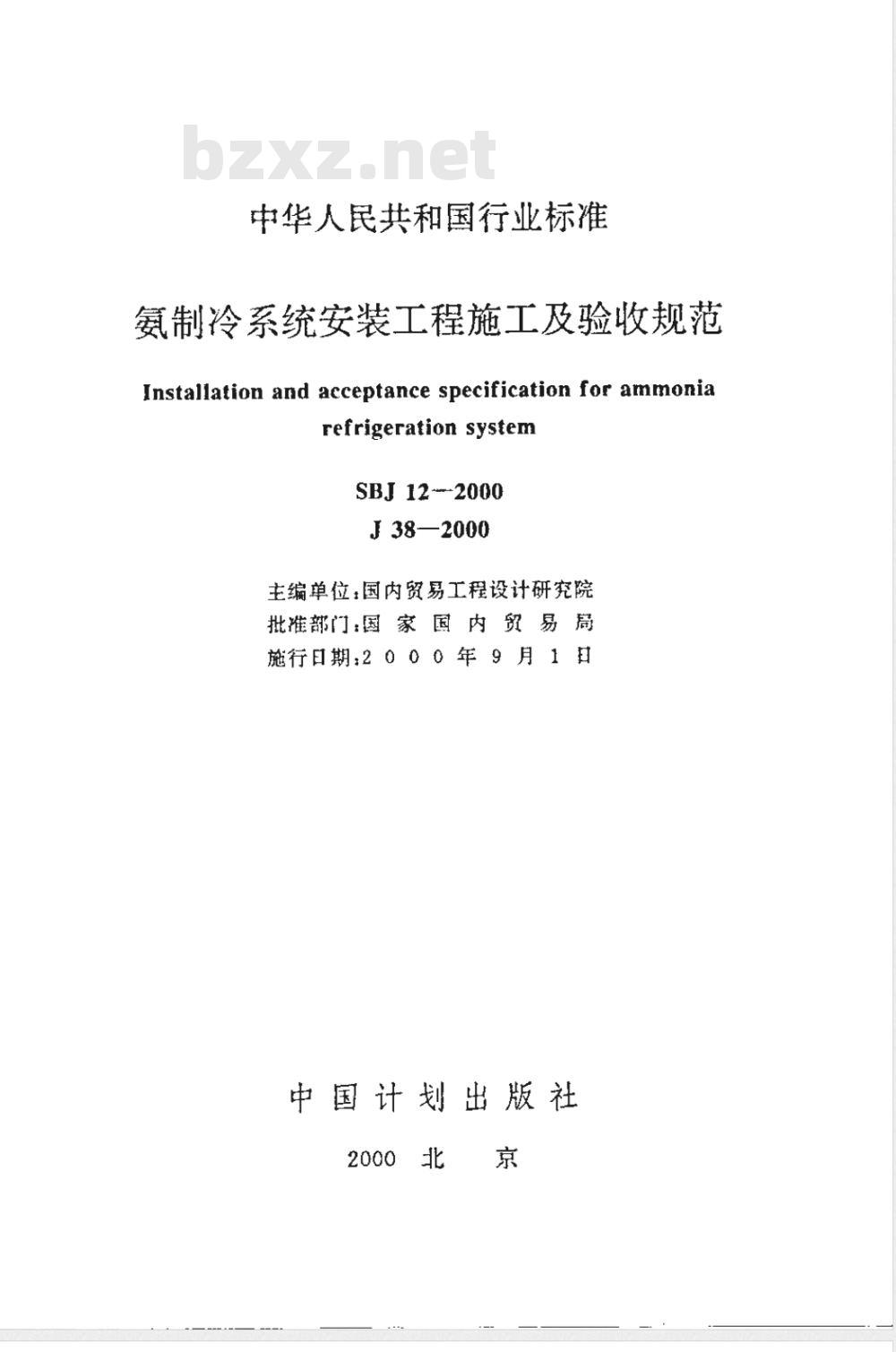

中华人民共和国行业标准
氨制冷系统安装工程施工及验收规范Installation and acceptance specification for ammoniarefrigeration system
SBJ 12-2000
J 38—2000
主编单位：国内贸易工程设计研究院批推部门·国家国内贸易局
施行日期，2000年9月1日
中国计划出版社
2000北京

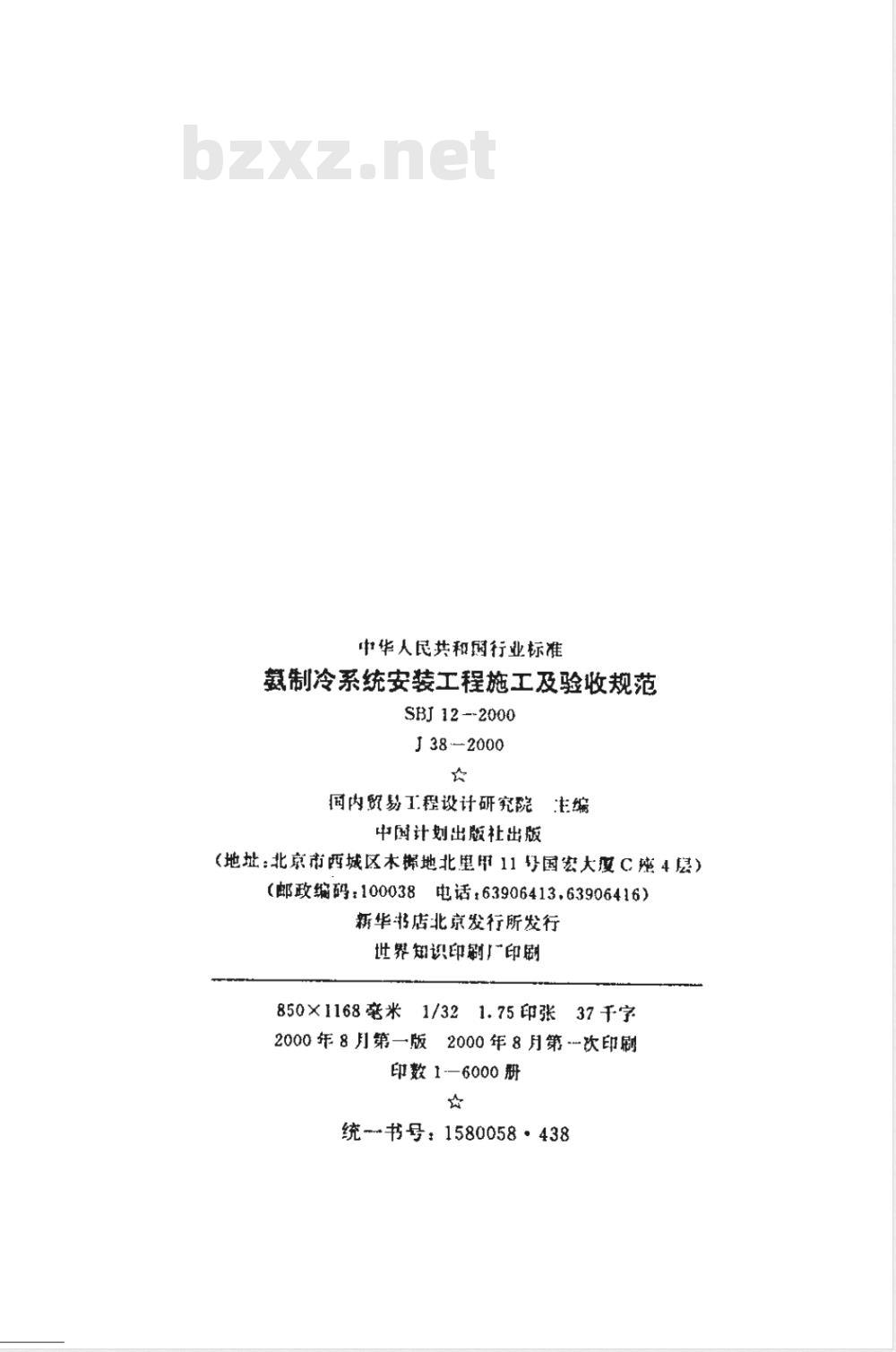

中华人民共和国行业标准
氢制冷系统安装工程施工及验收规范SBJ 12 --2000
J38—2000
国内贸易工程设计研究院编
中国计划出版社出版
（地址：北京市西城区本搬地北里甲11号国宏大度C4县）（邮政编码：100038电话：63906413，63906416）新华书店北京发行所发行
世界知识印翻印剧
850×1168毫米1/321.75印张
37千字
2000年8月第一版2000年8月第次印刷印数16000册
统书号：1580058：438

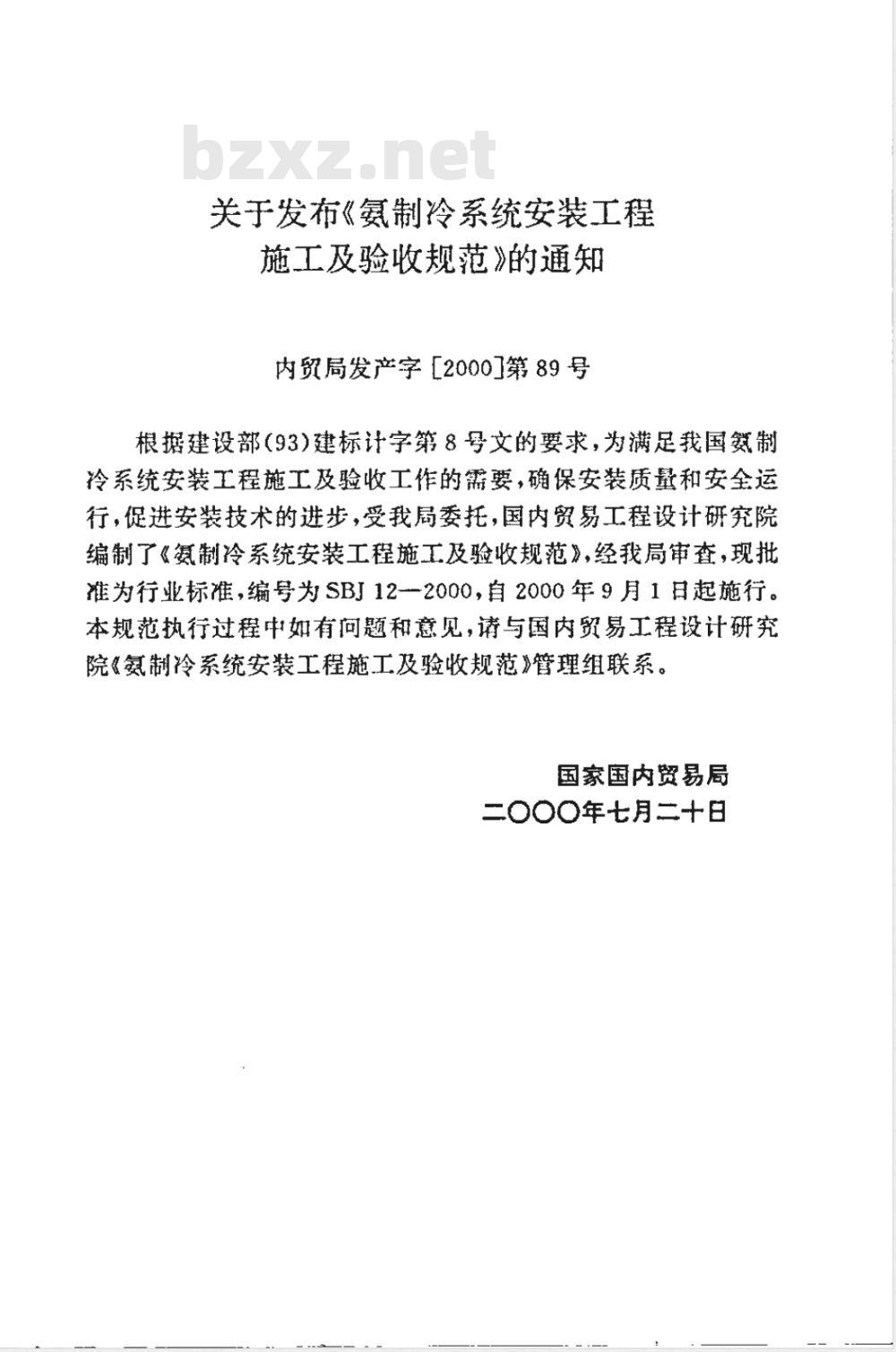

关于发布《氨制冷系统安装工程施工及验收规范》的通知免费标准下载网bzxz
内贸局发产字［[2000]第89号
根据建设部（93)建标计字第8号文的要求，为满足我国制冷系统安装工程施工及验收工作的蕾要，确保安装质量和安全运行，促进安装技术的进步，受我属委托，国内贸易工程设计研究院编制了《氨制冷系统安装工程施工及验收规范》，经我局审查，现批准为行业标准，编号为SBJ12-2000，自2000年9月1日起施行。本规范执行过程中如有问题和意见，请与国内贸易工程设计研究院《氮制冷系统安装工程施工及验收规范》管理组联系。国家国内贸易局
二000年七月三十

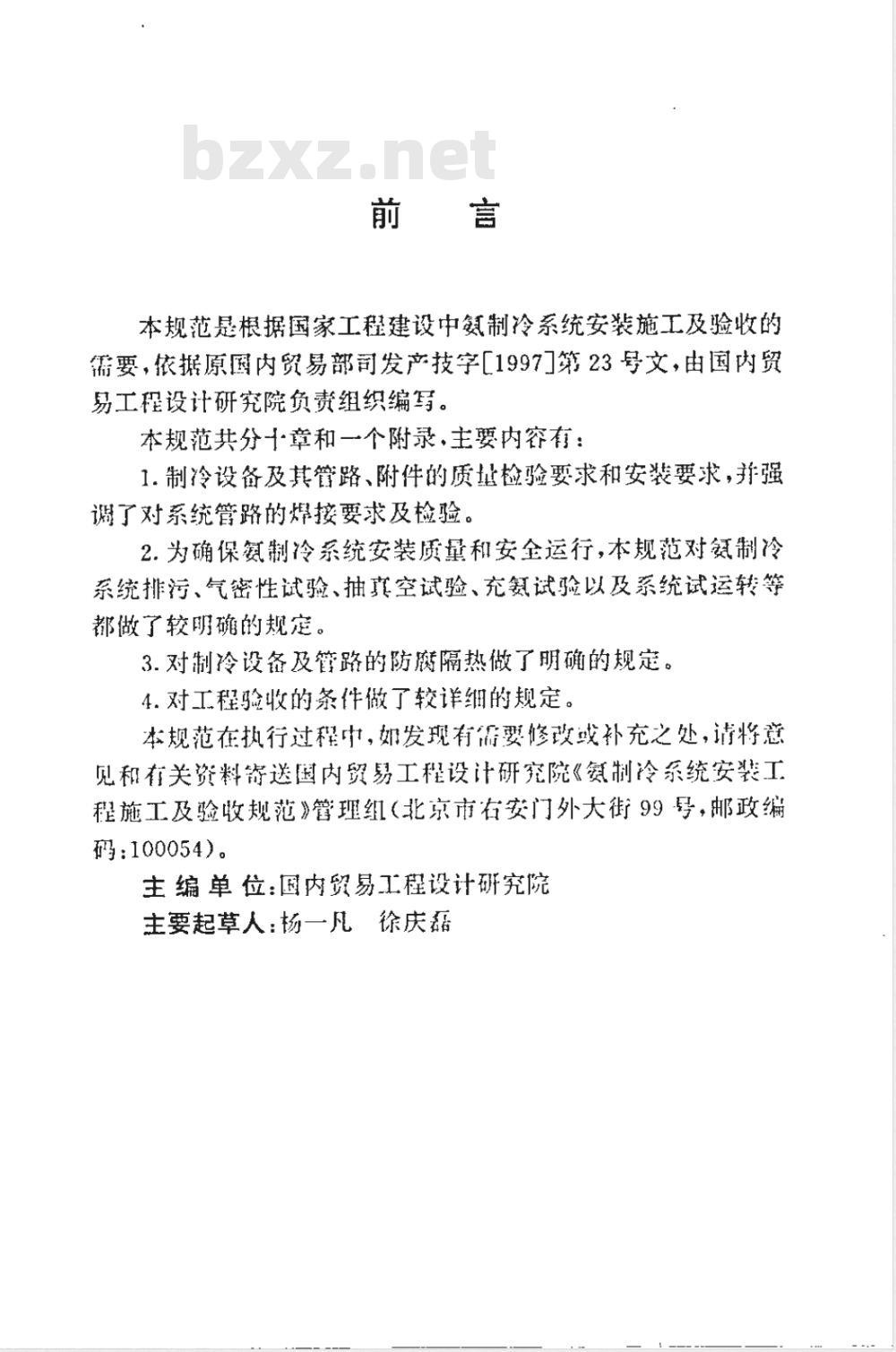

本规范是根据国家工程建设中氨制冷系统安装施工及验收的儒要，依据原国内贸易部司发产技字[1997第23号文，由国内贸易工程设计研究院负责组织编写。本规范共分→章和一个附录，主要内@蕉：1.制冷设备及其管路、附件的质量检验要求和安装要求，并强调了对系统管路的焊接要求及检验。2.为确保氨制冷系统安装质量和安全运行，本规范对氨制冷系统排污、气密性试验、抽真空试验、充氨试验以及系统试运转等都做了较明确的规定。
3.对制冷设备及管路的防腐隔热做了明确的规定。4.对工程验收的条件做了较详细的规定。本规范在执行过程中，如发现有需要修改或补充之处，请将意见和有关资料寄送国内贸易工程设计研究院《氨制冷系统安装工程施工及验牧规范》管理组（北京市右安门外大街99号，邮政编码：100054）。
主编单位：国内贸易工程设计研究院主要起草人：杨一凡徐庆磊
2制冷设备的安装
2.1般规定
貝藍次
制冷压缩机及制冷压缩机组的安装....
辅助设备的安装·
2.4现场组装及现场制作的制冷辅助设备的安装3
阀门、自控元件及仪表安装
榈门的安装
自控元件及仪表的安装
氨制冷系统管道的安装
一般规定
管道加工及管件制作
管道支、吊架制作
管道焊接
管道安装
氨制冷系统排污
氨制冷系统试验
6.1氨制冷系统气密性试验
6.2氮制冷系统抽真空试验
6.3氮制冷系统充氨试验
7制冷设备和管道防腐及保冷
7.1制冷设备和管道防璃
7.2制冷设备及管道保冷·
8氨制冷系统灌氨
氨制冷系统试运转
10工程验收
附录A冷藏库降温步骤
本规范用词说明
附：条文说明
（24）
(25）)
1总则
1.0.1为确保氨制冷系统安装工程的安装质量和安全运行，促进安装技术的进步，特制订本规范。1.0.2本规范适用于制冷系统管道内工作介质的工作温度高于一45℃的氨制冷系统安装工程的施工及验收。包括以氮（NH）为制冷剂的各类冷藏库；人工制冷设施中以氨为制冷剂，氯化钠（钙）水溶液、乙二醇水溶液等为载冷剂的各类制冷装置的氨制冷系统安装工程。
1.0.3氨制冷系统的安装应符合下列要求：1氨制冷系统的安装必须按工程设计施工图进行施工。2氨制冷系统用制冷设备、管道、阀门、自控元件、仪表、管件及涂料、保温材料等必须具备生产厂家的产品合格证书，其各项指标必须符合设计文件的要求及现行国家标准《工业金属管道工程质量检验评定标准》GB50184等的有关规定。3氨制冷系统的安装应按本规范各章节规定的内容进行质量检套，填写相应的质量检套单，并由有关负责质检的人员进行签证。
1.0.4氨制冷系统安装工程施工及验收，除应符合本规范外，尚应符合国家现行的有关强制性标准规范的规定。1 ·
2制冷设备的安装
2.1--般规定
2.1.1本章适用子以活塞式、螺杆式、回转式氮制冷压缩机为主机，以水作为冷却介质的水冷式冷凝器及其制冷辅助设备的安装。
2.1.2氨制冷系统所采用的制冷设备及阀门、压力表等必须采用氨专用产品。阀门、管件等严禁采用铜和铜合金材料（磷青背铜除外）。与制冷剂接触的铝密封垫片应使用高纯度的铝材。法兰、螺纹等连结处的密封材料，应选用耐油橡胶石棉板、聚四氟乙烯生料带、氣丁橡胶密封液或甘油一氧化铝等。2.1.3制冷设备基础应按设计文件的要求制作，并应符合现行国家标准《机械设备安装工程施工及验收通用规范》GB50231的有关规定。
2.2制冷压缩机及制冷压缩机组的安装2.2.1本节适于带有公共底壁整体出广的活塞式制冷压缩机及制冷压缩机组的安装和压缩机、电动机、油分离器、油冷却器等部件在同一公共底座上的螺杆式制冷压缩机组的安装。对于解体出厂或无公共底座的制冷压缩机的安装应按设备技术文件和现行国家标准《压缩机、风机、泵安装工程施工及验收规范》GB50275的有关规定执行。
2.2.2对于制冷压缩机及制冷压缩机组的安装应符合现行国家标推《制冷设备、空气分离设备安装工程施工及验收规范》GB50274的有关规定。
2.3辅助设备的安装
2.3.1制冷系统的辅助设备，如冷凝器、贮液器、中间冷却器、油分离器、集油器、低压循环贮液器、氨泵等设备就位前，应检查其基础及地脚螺栓孔的位置、尺寸并应符合设计文件中设备管道接口的方向：对于空气分离器等吊挂式辅助设备，尚应检查其支、吊点的位置是否符合设计文件的要求。2.3.2辅助设备安装前，应进行单体吹污，吹污可用0.8MPa（表压）的压缩空气进行，次数不应少于3次，直至无污物排出为止。2.3.3辅助设备安装前，应进行单体气密性试验，其试验压力应按设计文件和设备技术文件的规定进行。2.3.4无特殊要求的卧式辅助设备安装水平偏差和立式辅助设备安装的铅垂度偏差均不宜大于1/1000。2.3.5有油包或放油口在设备一端的贮液器、卧式氨液分离器、卧式蒸发器等设备的安装，应以2/1000的坡度坡向放油口--、方。
2.3.6四重管式空气分离器应水平安装，氨液进口端应高于另一端，其坡度应为2%。
2.3.7安装在常温环境下的低温设备，其支座下应增设硬质垫木，垫本应预先进行防腐处理，垫木的厚度应按设计文件的要求确定。
2.3.8氨泵的安装，除应符合现行国家标准《压缩机、风机、泵安装工程施工及验收规范》GB50275的有关规定外，尚应符合下列要求：
1氮泵轴线的标高应低于低压循环贮液器的最低液面标高，其间距应符合设计文件和设备技术文件的规定。2氮泵进液管道上应尽量减少弯头，必须使用弯头时，其鸾曲半径应尽量大，氨泵进出液管道上应严格避免形成“气囊”或“油囊”。
3氨泵进液筐上的过滤器安装位量应尽量靠近氨泵。2.4现场组装及现场制作的制冷辅助设备的安装2.4.1现场组装，现场制作的制冷设备应符合设计文件和设备技术文件的要求并应符合现行国家标准《制冷设备通用技术规定》GB9237的有关规定。
2.4.2对于现场组装的制冷设备，安装前应将设备零部件及附属管道清洗牛净，并应检套零部件表面有无损伤及缺陷，合格后方可按设备装配图纸进行组装
2.4.3现场组装、现场制作的氨制冷系统中的制冷设备必须进行单体吹污及气密性试验，单体吹污的压力、清洁度的要求应符合本规范第2.3.2条的规定；气密性试验应符合本规范第2.3.3条的规定。
2.4.4现场组装或拼装的蒸发式冷凝器，立管式或螺旋管式蒸发器及氨制冰设备等应符舍设计文件、设备技术文件及国家现行标准的有关规定。
2.4.5隧道式，螺旋式和往复式冻结装置的现场组装除应符合设计文件及设备技术文件的要求外，尚应符合下列要求：1传动装置应灵，运转可靠。
2风机的安装应符合现行国家标雅《压缩机、风机、泵安装工程施工及验收规范》GB50275的有关规定，风机电线穿孔处必须嵌橡皮医，并应做好防潮密封处理，3厢体接缝应紧密，厢体及接缝不得出现结露、结霜等漏冷现象。
4检修用保温门开、关应灵活，不得有变形及密封性能不良等现象。
2.4.6蒸发排管的制作与安装除应满足设计文件的规定外，尚应满足下列要求：
1蒸发排管所采用的管材应符合本规范第4.1.1条和第·4·
