【水产行业标准(SC)】 渔船尾部长滚筒

SC/T8039—2001

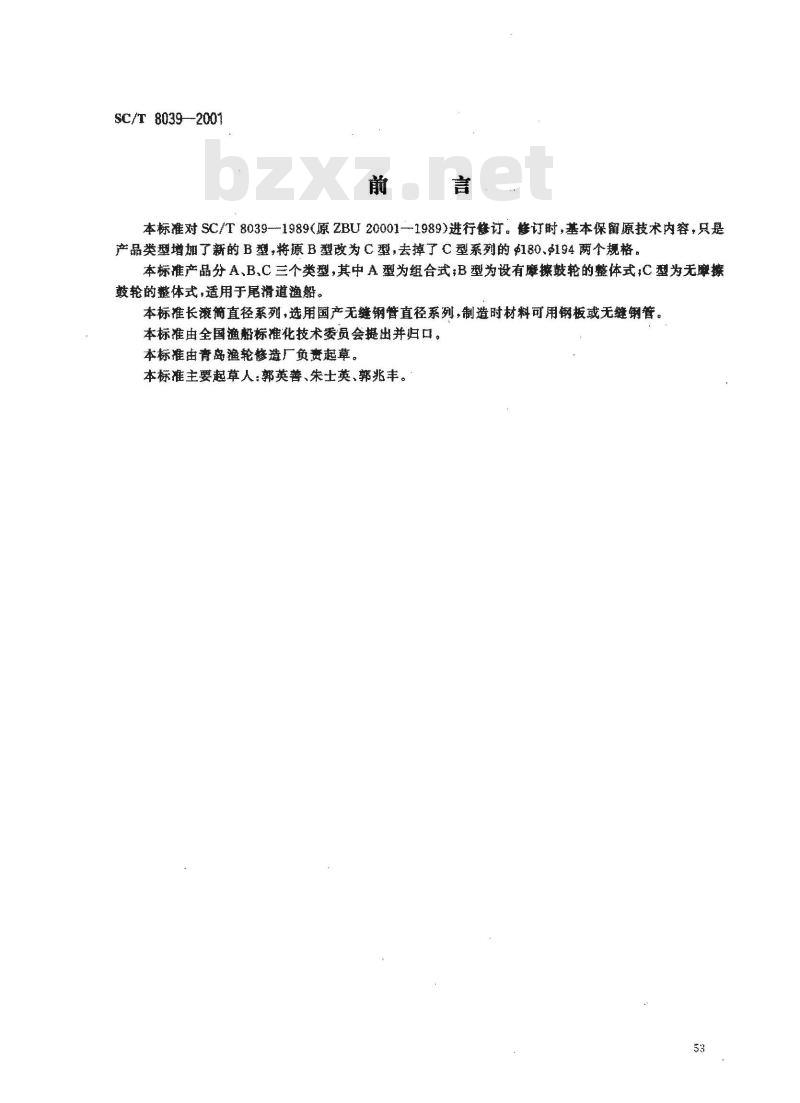

本标准对SC/T80391989（原ZBU20001-1989）进行修订。订时，基本保留原技术内容，只是产品类型增加了新的B型，将原B型改为C型，去掉了C型系列的红80.$194两个规格。本标准产品分A、B.C三个类型，其中A型为组合试：B型为设有摩擦鼓轮的整体式：C型为无摩擦鼓轮的整体式，适用于尾滑道船。本标准长滚简直径系列，选用国产无缝钢管直径系列，制造时材料可用钢板或无缝钢管。本标准由全国渔船标准化技术委员会提出并归口。本标准由青岛渔轮修造厂负贵起草。本标准主要起草人：郭英善、朱士英，郭兆丰。53
中华人民共和国水产行业标准
渔船尾部长滚筒
Stern barrel of fishing vesselSC/T8039—2001
代替SC/T8039—1989
本标准规定了渔船尾部长滚简的类型、结构尺寸、标记示例、技术要求和验收规则。本标准适用于海洋拖网渔船，其中C型适用于尾滑道渔船。2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T699—1999优质碳素结构钢
GB/T700—1988碳素结构钢
GB/T1176—1987铸造铜合金技术条件GB/T 8162—1999
结构用无缝钢管
GB/T 9439—1988
灰铸铁件
3产品分类

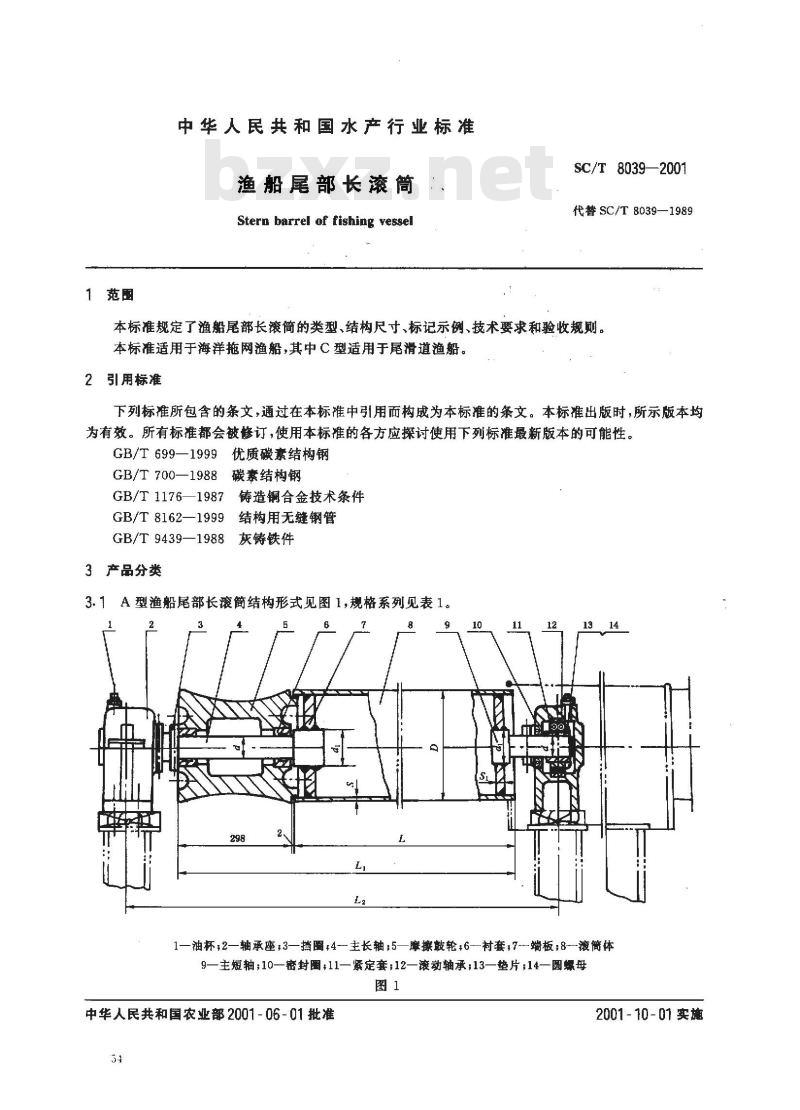

3.1A型渔船尾部长滚简结构形式见图1，规格系列见表1。2
1—油杯;2—轴承座;3—挡圈;4-主长轴;5—摩擦鼓轮;6—村套;7—端板;8—液筒体9—主短轴;10一密封图：11一紧定套；12一滚动轴承;13一垫片;14一圆螺母图1
中华人民共和国农业部2001-06-01批准54
2001-10-01实施
SC/T8039—2001
基本尺寸

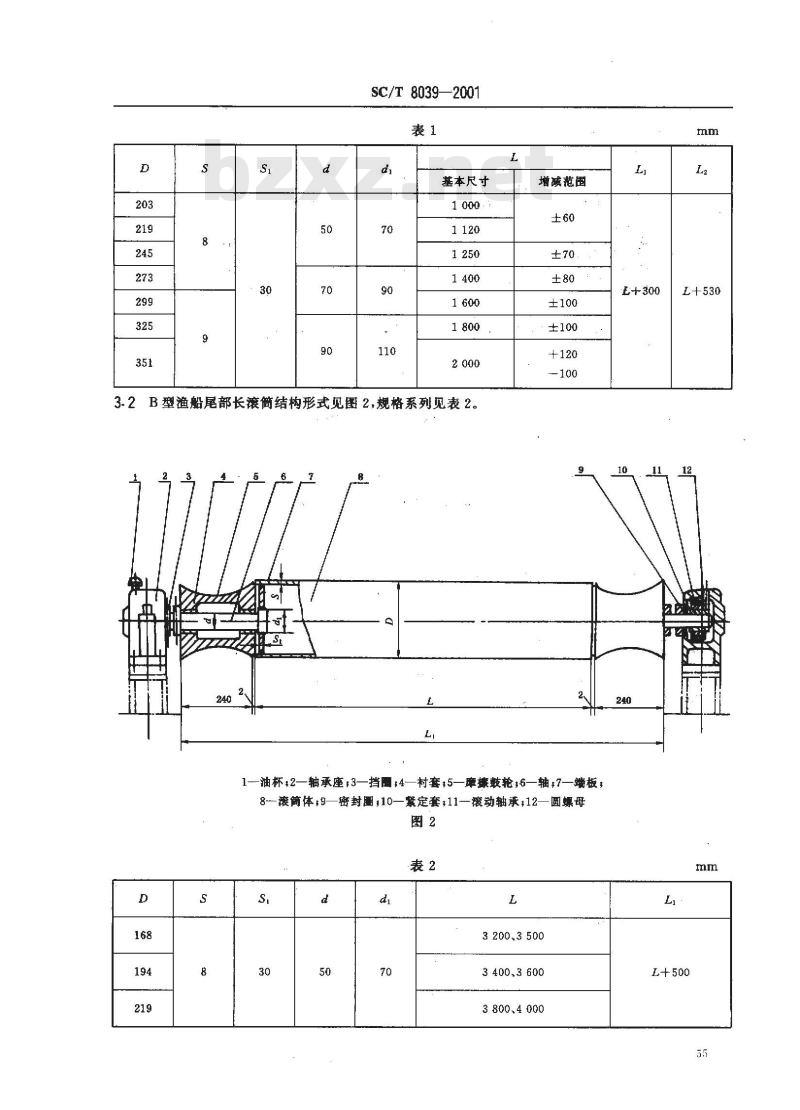

3.2B型渔船尾部长滚简结构形式见图2，规格系列见表2。240
增减范围
1-油杯2—轴承座，3—挡围;4—村套?5—摩擦鼓轮:6—轴?7—端板，8-滚简体?9—密封图;10—紧定套11-滚动轴承,12—圆螺母图2
3 200.3 500
3 400.3 600
3 800.4 000
SC/T 80392001

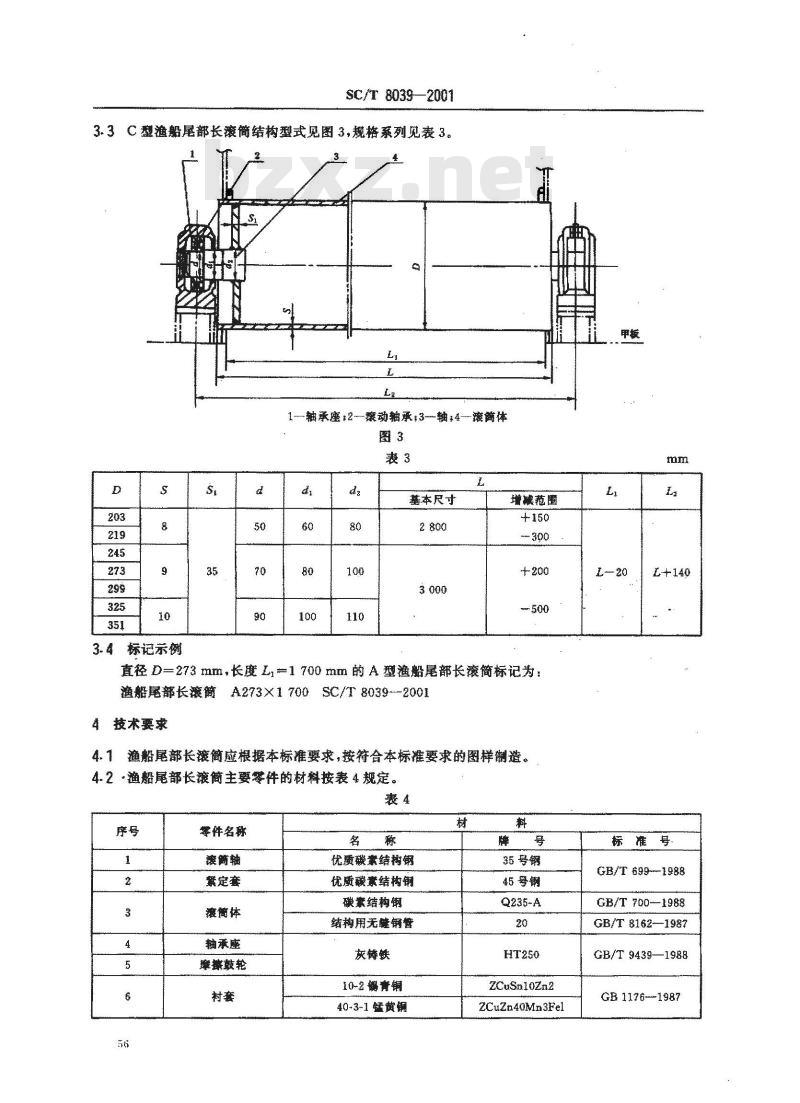

3.3C型渔船尾部长滚简结构型式见图3,规格系列见表3。L
—轴承座 2滚动轴承?3~轴+4—滚简体图3
3.4标记示例
基本尺寸
增范]
直径D=273mm，长度Lz=1700mm的A型渔船尾部长滚简标记为：渔船尾部长滚筒 A273X1700 SC/T8039-20014技术要求
渔船尾部长滚简应根据本标准要求，按符合本标准要求的图样制造。4.2·渔船尾部长滚简主要零件的材料按表4规定。表4
掌件名称
滚葡轴
繁定套
轴承座
麻携鼓轮
优质碳素结构钢
优质联素结构钢www.bzxz.net
碳囊结构钢
结构用无缝钢管
灰铸铁
10-2 织膏铜
40-31锰黄钢
Q235-A
ZCuSn10Zn2
ZCuZn4oMn3Fel
标准号
GB/T8991988
GB/T 700-1988
GB/T 8162-1987
GB/T 9439—1988
GB11761987
SC/T80392001

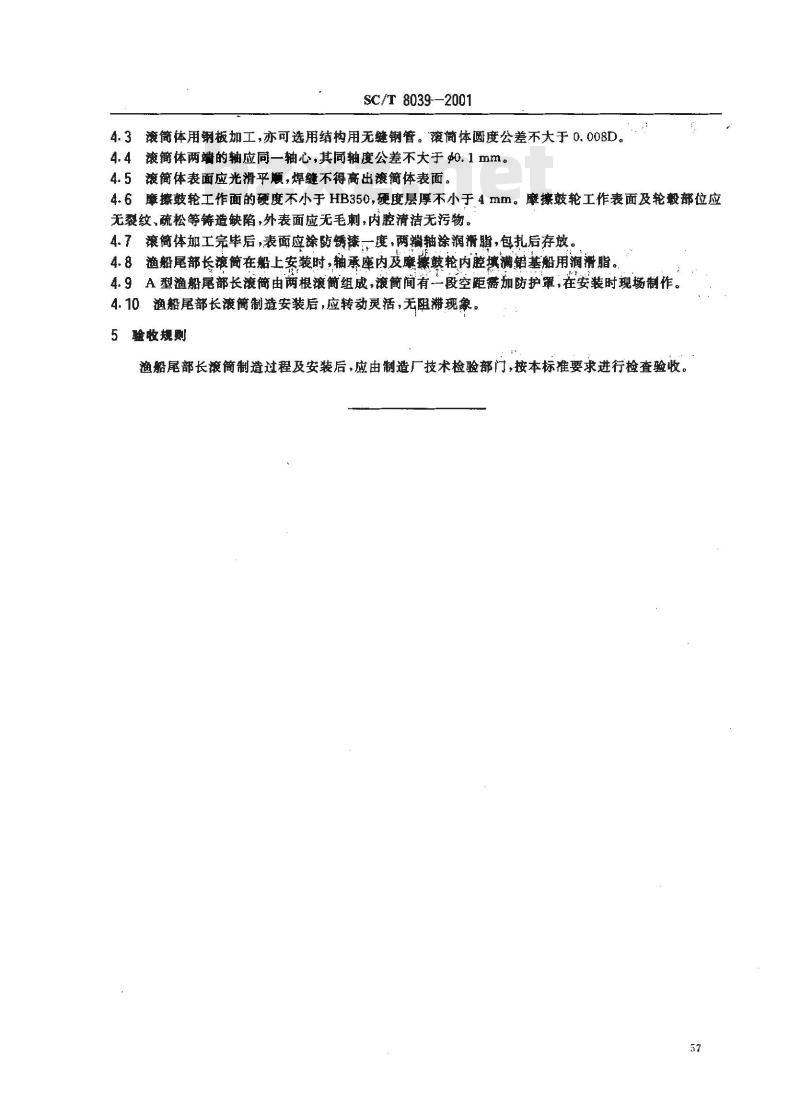

4.3滚简体用钢板加工，亦可选用结构用无缝钢管。滚简体圆度公差不大于0.008D。4.4凝简体两端的轴应一轴心，其同轴度公差不大于如.1mm。4.5滚简体表面应光滑平顺，焊缝不得高出滚简体表面。4.6摩擦鼓轮工作面的硬度不小于HB350，硬度层厚不小于4mm。摩擦鼓轮工作表面及轮毂部位应无裂纹，疏松等铸造缺陷，外表面应无毛刺，内腔清洁无污物。4.7滚筒体加工完毕后，表面应涂防锈漆一度，两端轴涂润滑脂，包扎后存放。4.8渔船尾部长滚简在船上安装时，轴承座内及摩擦鼓轮内腔填满铝基船用润清脂。4.9A型渔船尾部长滚简由两根滚简组成，滚简间有二段空距需加防护罩，在安装时现场制作。4.10渔船尾部长滚简制造安装后，应转动灵活，无阻滞现象。5验收规
渔船尾部长滚简制造过程及安装后，应由制造厂技术检验部门，按本标准要求进行检查验收。57
