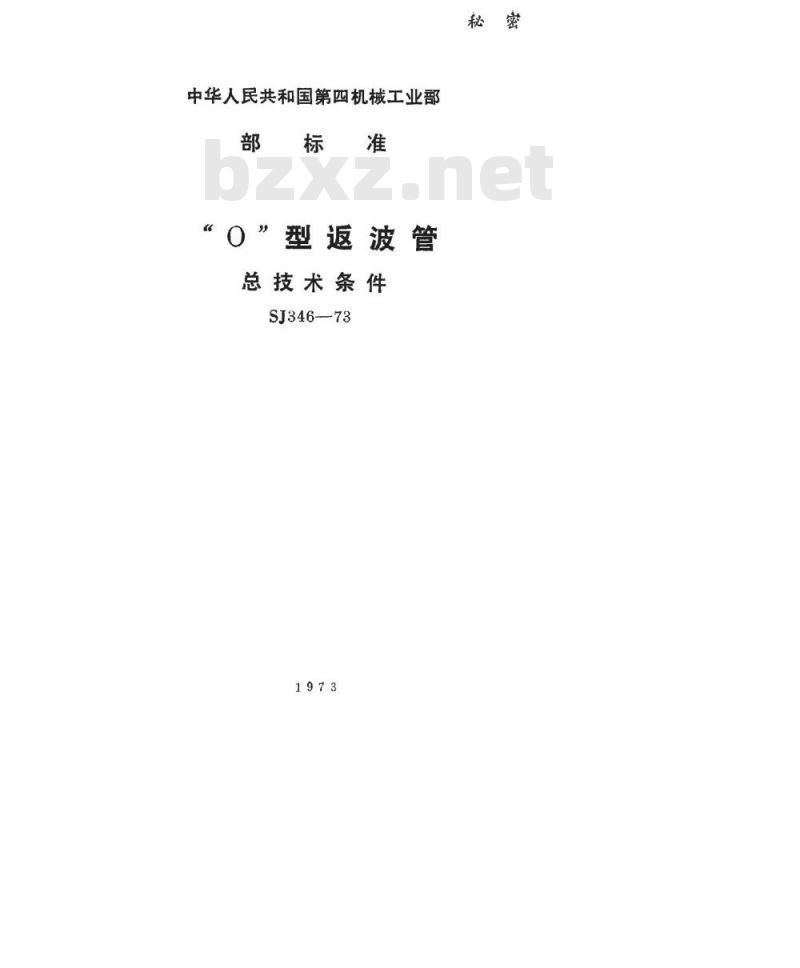

中华人民共和国第四机械工业部部标准
“O”型返波管
总技术条件
SJ346-—73

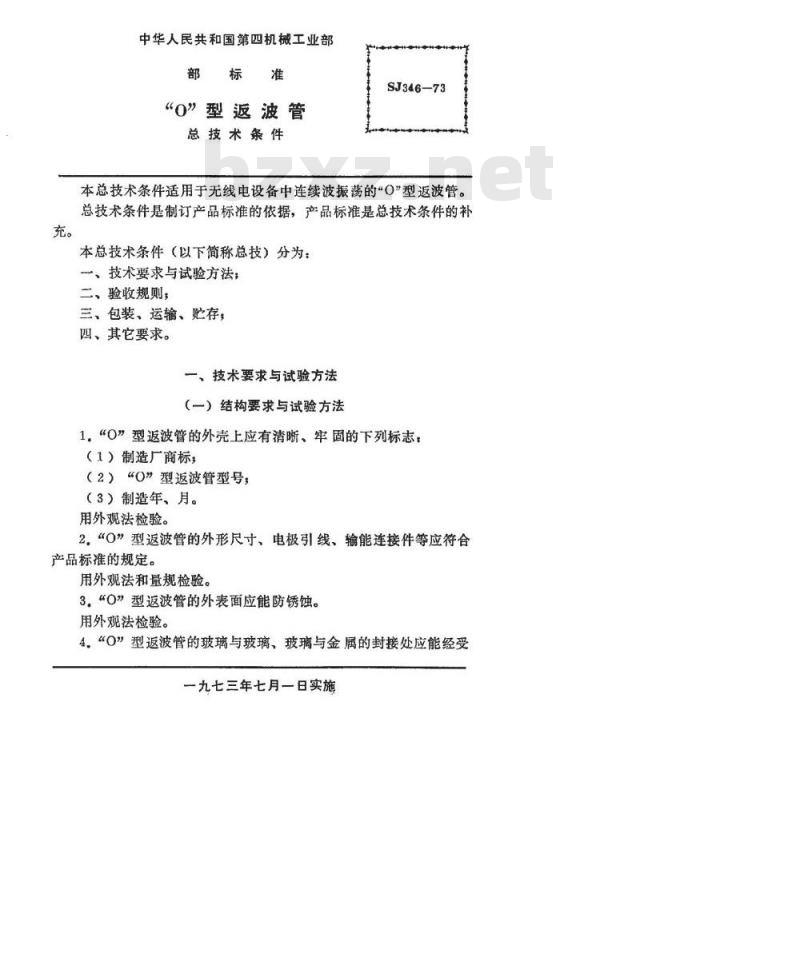

中华人民共和国第四机械工业部部标准
“O”型返波管
总技术条件
SJ346-73
本总技术条件适用于无线电设备中连续波振荡的“O”型返波管。总技术条件是制订产品标准的依据，产品标准是总技术条件的补本总技术条件（以下简称总技）分为：一、技术要求与试验方法；
二、验收规则，
三、包装、运输、贮存，
四、其它要求。
一、技术要求与试验方法
（一）结构要求与试验方法
1.“0”型返波管的外壳上应有清晰、牢固的下列标志：（1）制造厂商标，
（2）“0”型返波管型号；
（3）制造年、月。
用外观法检验。
2.“O”型返波管的外形尺寸、电极引线、输能连接件等应符合产品标准的规定。
用外观法和量规检验。
3.“O”型返波管的外表面应能防锈蚀。用外观法检验。
4。“O”型返波管的玻璃与玻璃、玻璃与金属的封接处应能经受一九七三年七月一日实施
共8页第2页

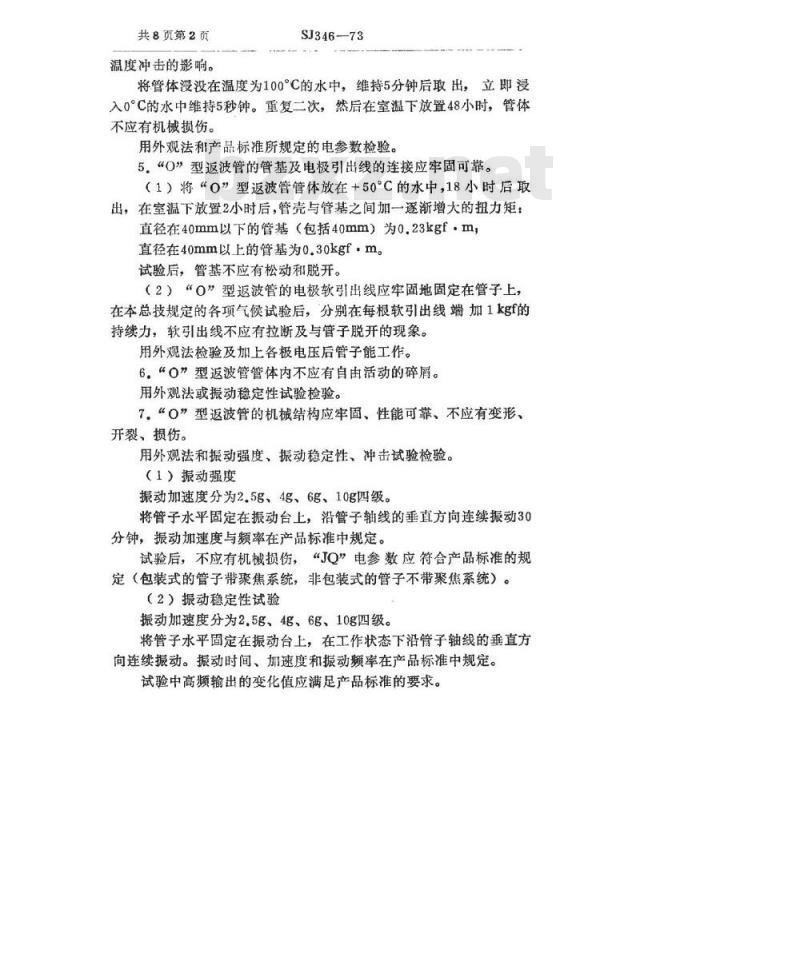

温度冲击的影响。
SJ346-73
将管体浸没在温度为100°C的水中，维持5分钟后取出，立即浸入0°C的水中维持5秒钟。重复二次，然后在室温下放置48小时，管体不应有机械损伤。
用外观法和产品标准所规定的电参数检验。5.“O”型返波管的管基及电极引出线的连接应牢固可靠。（1）将“0”型返波管管体放在+50°℃的水中，18小时后取出，在室温下放置2小时后，管壳与管基之间加一逐渐增大的扭力矩：直径在40mm以下的管基（包括40mm）为0.23kgf·m直径在40mm以上的管基为0.30kgf·m。试验后，管基不应有松动和脱开。（2）“O”型返波管的电极软引出线应牢固地固定在管子上，在本总技规定的各项气候试验后，分别在每根软引出线端加1kgf的持续力，软引出线不应有拉断及与管子脱开的现象。用外观法检验及加上各极电压后管子能工作。6。“0”型返波管管体内不应有自由活动的碎屑。用外观法或振动稳定性试验检验。7。“O”型返波管的机械结构应牢固、性能可靠、不应有变形、开裂、损伤。
用外观法和振动强度、振动稳定性、冲击试验检验。（1）振动强度
振动加速度分为2.5g、4g、6g、10g四级。将管子水平固定在振动台上，沿管子轴线的垂直方向连续振动30分钟，振动加速度与频率在产品标准中规定。试验后，不应有机械损伤，“JQ”电参数应符合产品标准的规定（包装式的管子带聚焦系统，非包装式的管子不带聚焦系统）。（2）振动稳定性试验
振动加速度分为2.5g、4g、6g、10g四级。将管子水平固定在振动台上，在工作状态下沿管子轴线的垂直方向连续振动。振动时间、加速度和振动频率在产品标准中规定。试验中高频输出的变化值应满足产品标准的要求。（3）冲击试验
SJ346-—73
共8页第3页

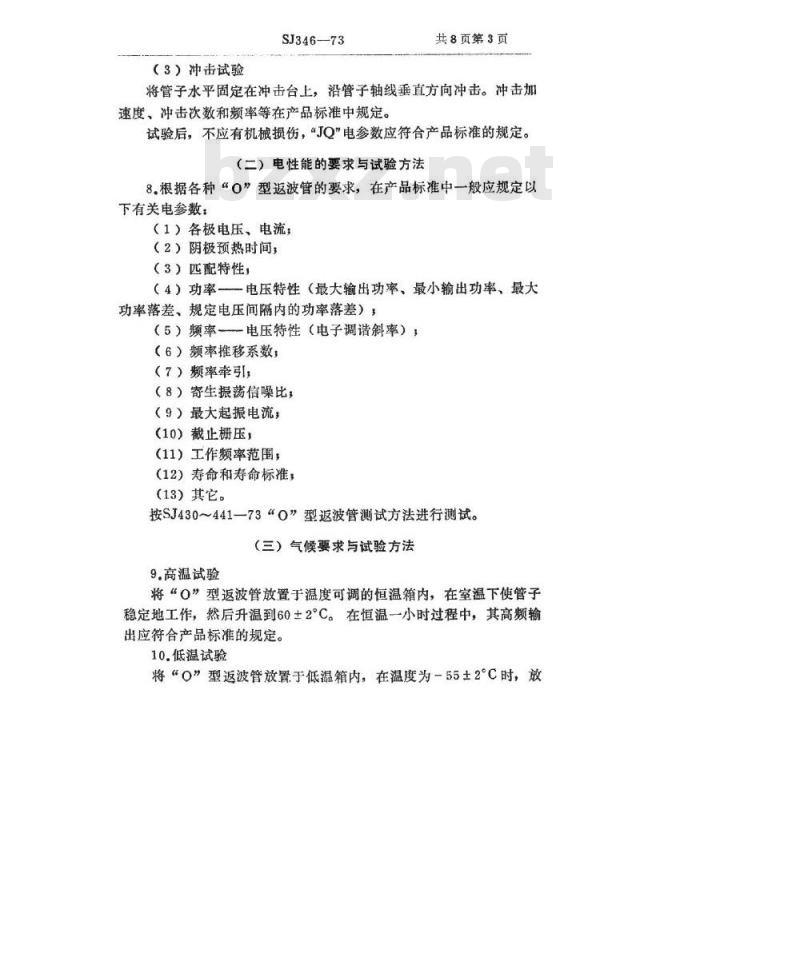

将管子水平固定在冲击台上，沿管子轴线垂直方向冲击。冲击加速度、冲击次数和频率等在产品标准中规定。试验后，不应有机械损伤，“JQ”电参数应符合产品标准的规定。（二）电性能的要求与试验方法8.根据各种“0”型返波管的要求，在产品标准中一般应规定以下有关电参数：
（1）各极电压、电流；
（2）阴极预热时间，
（3）匹配特性，
（4）功率一电压特性（最大输出功率、最小输出功率、最大功率落差、规定电压间隔内的功率落差）（5）频率电压特性（电子调谐斜率）（6）频率推移系数，
（7）频率牵引；
（8）寄生振荡信噪比；
（9）最大起振电流，
（10）截止栅压，
（11）工作频率范围，
（12）寿命和寿命标准，
（13）其它。
按SJ430~441-73“O”型返波管测试方法进行测试。（三）气候要求与试验方法
9.高温试验
将“O”型返波管放置于温度可调的恒温箱内，在室温下使管子稳定地工作，然后升温到60±2C。在恒温一小时过程中，其高频输出应符合产品标准的规定。
10.低温试验
将“O”型返波管放置于低温箱内，在温度为一55土2°C时，放共8页第4页
SJ346-73

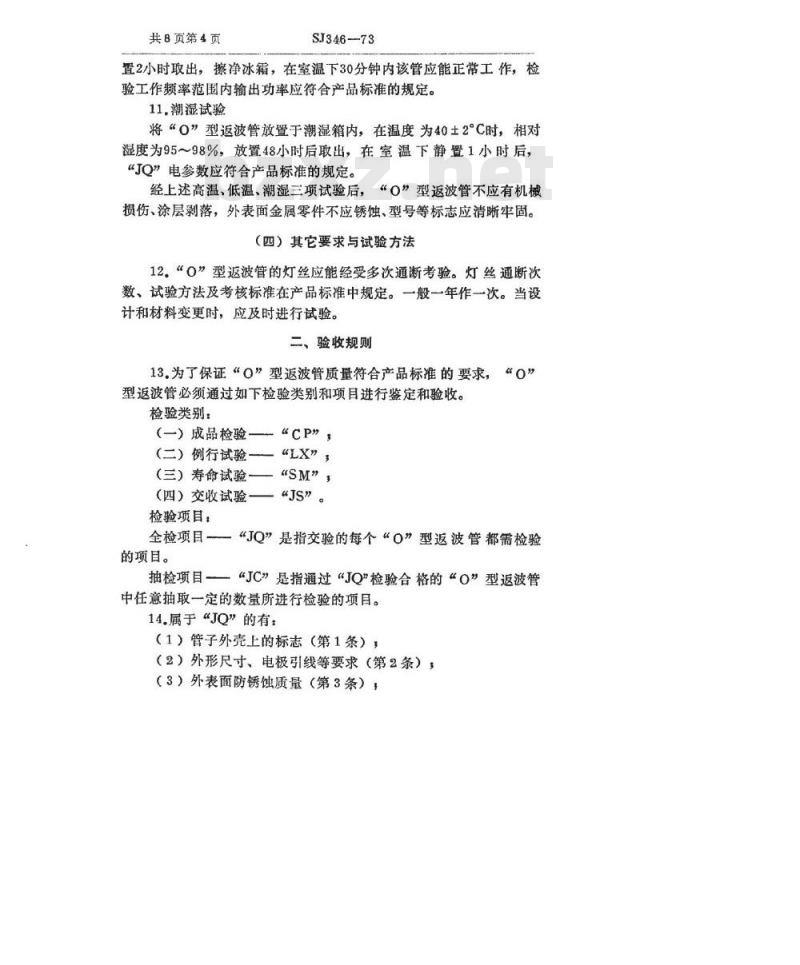

置2小时取出，擦净冰霜，在室温下30分钟内该管应能正常工作，检验工作频率范围内输出功率应符合产品标准的规定。11.潮湿试验
将“0”型返波管放置于潮湿箱内，在温度为40土2°C时，相对湿度为95～98%，放置48小时后取出，在室温下静置1小时后，“JQ”电参数应符合产品标准的规定。经上述高温、低温、潮湿三项试验后，“O”型返波管不应有机械损伤、涂层剥落，外表面金属零件不应锈蚀、型号等标志应清晰牢固。（四）其它要求与试验方法
12.“0”型返波管的灯丝应能经受多次通断考验。灯丝通断次数、试验方法及考核标准在产品标准中规定。一般一年作一次。当设计和材料变更时，应及时进行试验。二、验收规则
13.为了保证“O”型返波管质量符合产品标准的要求，“0”型返波管必须通过如下检验类别和项目进行鉴定和验收。检验类别：
（—）成品检验—“CP”
（二）例行试验——“LX”，
（三）寿命试验——“SM”，
（四）交收试验—“JS”。
检验项目：
全检项目一“JQ”是指交验的每个“O”型返波管都需检验的项目。
抽检项目-—“JC”是指通过“JQ\检验合格的“O”型返波管中任意抽取一定的数量所进行检验的项目。14.属于“JQ”的有：
（1）管子外壳上的标志（第1条），（2）外形尺寸、电极引线等要求（第2条），（3）外表面防锈蚀质量（第3条），SJ346--73
（4）管内有无自由活动碎屑（第6条）3（5）产品标准中所规定的“JQ”项目。15，属于“JC”的在产品标准中规定。（一）成品检验
共8页第5页
16。成品检验由制造厂检验部门进行。“O”型返波管经生产车间检验合格静放不少于五叠夜后进行成品检验。成品检验项目按“JQ”和“JC”进行。先按“JQ”全验，合格后再按“JC”抽验。
按“JQ”检验时，若有任一项不附合要求，则该管为不合格，剔除废品。
按“JC”检验时，从已通过“JQ”检验合格的“O”型返波管中任意抽取20%，但不少于5只进行。若有一只的任一项不合格，则将该批“O”型返波管按不合格项目进行全验，剔除废品。17.“O”型返波管经成品检验合格后即可入库。“O”型返波管自入库时算起，超过半年而未出厂者，出厂时应再次送交检验部门，按“JQ”和“JC”复验，以确保产品质量。除质量明显变化外，此项检验一般不做整批考核，复验时剔除废品。
（二）例行试验
18，例行试验由制造厂检验部门每季度（或连续三个月）进行一次。当“O”型返波管材料、结构、工艺变更影响到“LX”类项目的技术要求时，应对有关项目进行试验。19。例行试验的“O”型返波管，从经成品检验合格的“0”型返波管中任意抽取，并经复测“JQ”“JC”电参数合格后进行试验：季度产量在100只或100只以上抽取10只，100只以下按10%波取，但不少于4只。
灯丝通断试验、温度冲击试验、管基或电极引线的牢固性试验，可用同期生产的某些项目不合格但不影响该项试验考核的“O”型返抽管进行单项试验。
共8页第6页
SJ346-73
20。属于“LX”类的项目有：
（1）玻璃的封接质量（第4条）”（2）管基和电极引线的牢固性（第5条）（3）机械结构牢固性（第7条）；（4）气候稳定性（第9、10、11条）（5）灯丝通断试验（第12条），（6）产品标准中所规定的“LX”类项目。21。例行试验时，先将抽取数中的一半进行。若均符合“LX”类项目的要求为合格。否则，应将另一半按原考核标准进行复试。若复试仍不合格时，则例行试验为不合格。试验所代表的该批“O”型返波管应暂停出厂。制造厂应分析研究，查明原因，采取措施，并按报废特征重验和挑选。
22，已连续生产三年以上质量稳定的“O”型返波管，某些例行试验的项目，可在征得使用方同意后少做或不做。（三）寿命试验
23。寿命试验由制造厂检验部门每季度（或连续三个月）进行一次。当“O”型返波管材料、结构、工艺变更影响到寿命时，都要作寿命试验。
24。寿命试验的“O”型返波管，从经成品检验合格的“O”型返波管中任意抽取，并经复测“JQ”“JC”电参数合格后进行试验。
季产量在50只或50只以上抽取4只，50只以下抽取数及考核标准在产品标推中规定。
寿命试验过程中，检验寿命标准参数和检验时间在产品标准中规定。
25.寿命试验时，先将抽取数中的2只进行。若均符合寿命标准为合格。否则，应取另外2只按原考核标准进行复试。若复试仍不合格时，则寿命试验为不合格，试验所代表的该批“O”型返波管暂停出厂。制造厂应分析研究，查明原因，采取措施，剔除废品，并经试验证明其可靠性后，方可进行第二次提交。SJ346-73
（四）交收试验
共8页第7页
26。交收试验在使用方提出要求时进行。其检验方式分为全验或抽验。检验项目按“JQ”和“JC”进行。27.提交的“0”型返波管每批不得超过200只，从中任意抽取20只（批量少于20只时则全验）进行交收试验。按“JQ”检验时，若有一只不合格，则将该批提交的“O”型返波管按不合格项目进行全验，剔除废品。按“JC”检验时，从已通过“JQ”检验合格的“O”型返波管中任意抽取5只进行。若有一只不合格，则将该批抽取的并按“JQ”检验合格的“O”型返波管按不合格项目进行全验。若又有一只不合格，则将该批提交的“O”型返波管按不合格项目进行全验，剔除废品。
三、包装、运输、存
28。每只或每批“0”型返波管应附有产品说明书和合格证明。说明书的内容为：
（1）制造厂商标；
（2）产品标准编号：
（3）“0”型返波管型号：
（4）主要电参数；
（5）外形图与电极接线图：
（6）极限使用数据和对“0”型返波管使用的要求，（7）其它。
29.包装物表面应注有符合GB191一63运输包装指示标志中有关要求的标志。
30，“0”型返波管应有良好的包装，用下述方法考核包装质量：（1）跌落试验
将包装好的“0”型返波管，距水泥地面90cm的高度自由跌落四次（底、盖、相邻两侧各进行一次）。（2）运输颠簸试验免费标准下载网bzxz
共8页第8页
SJ346-73
在产品标准中可任选下列一种方法：a.将包装好的“O”型返波管固定在专用架上，在频率为6.5Hz，加速度为5g的条件下，进行运输颠簸试验一小时。b.将包装好的“O”型返波管放在运输汽车上，在三级路面上以30～40公里的时速行驶300公里。试验允许用与该项无关的不合格的“O”型返波管进行。试验后不应有机械损伤，“JQ”电参数应符合产品标准的规定。
31。“O”型返波管包装试验，由制造厂检验部门每年进行一次。当包装设计、材料更改以及产品设计更改时均应进行包装试验。32.“0”型返波管的贮存仓库应保持其温度不应低于+5°C相对度不大于80%。
33.制造厂应保证“O”型返波管的性能满足产品标准的要求，并保证“O”型返波管从交货日期起在仓库存放三年其性能仍能满足产品标准的要求，如在使用和贮存中发生质量问题时，若确属制造上的原因，则制造厂应负责退换。四、其它要求
34.“0”型返波管的测试设备，仪器、高频系统在确保准确度的前提下，由计量部门定期校验，电气仪表每月校验一次。35.“O”型返波管产品标准应包括以下内容：（1）特征和用途，
（2）与总技的关系，
（3）特殊要求与试验方法：
（4）参数规范表：
（5）外形图与电极接线图，
（6）其它。
