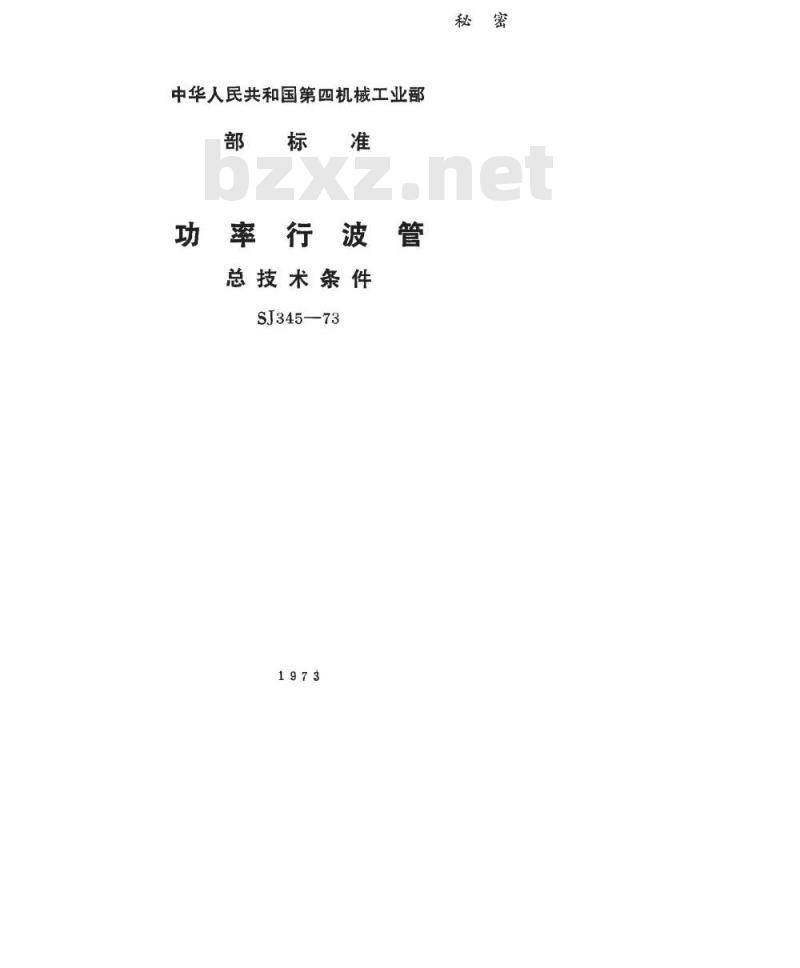

【电子行业标准(SJ)】 功率行波管总技术条件

中华人民共和国第四机械工业部部标准
功率行波管
总技术条件
SJ345—73

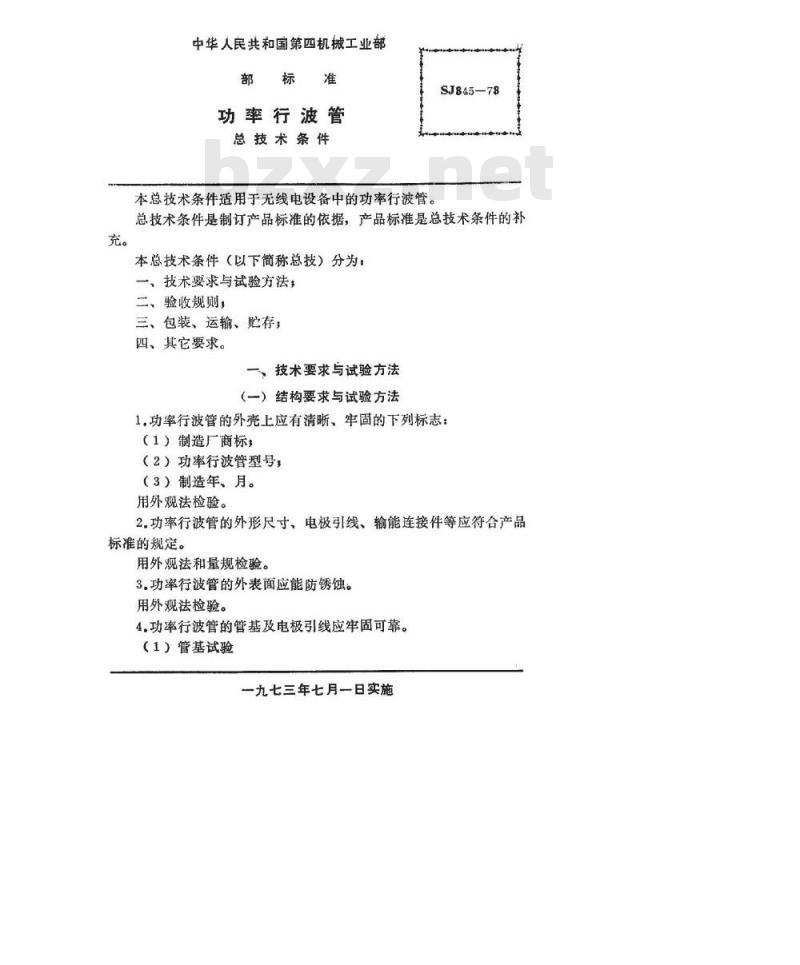

中华人民共和国第四机械工业部部标准
功率行波管
总技术条件
本总技术条件适用于无线电设备中的功率行波管。SJ845-78
总技术条件是制订产品标准的依据，产品标准是总技术条件的补本总技术条件（以下简称总技）分为：一、技术要求与试验方法，
二、验收规则，
三、包装、运输、贮存；
四、其它要求。
，技术要求与试验方法
（一）结构要求与试验方法
1,功率行波管的外壳上应有清晰、牢固的下列标志：（1）制造厂商标，
（2）功率行波管型号，
（3）制造年、月。
用外观法检验。
2.功率行波管的外形尺寸、电极引线、输能连接件等应符合产品标准的规定。
用外观法和量规检验。
3.功率行波管的外表面应能防锈蚀。用外观法检验。
4.功率行波管的管基及电极引线应牢固可靠。（1）管基试验
一九七三年七月一日实施
共8页第2页
SJ345-73

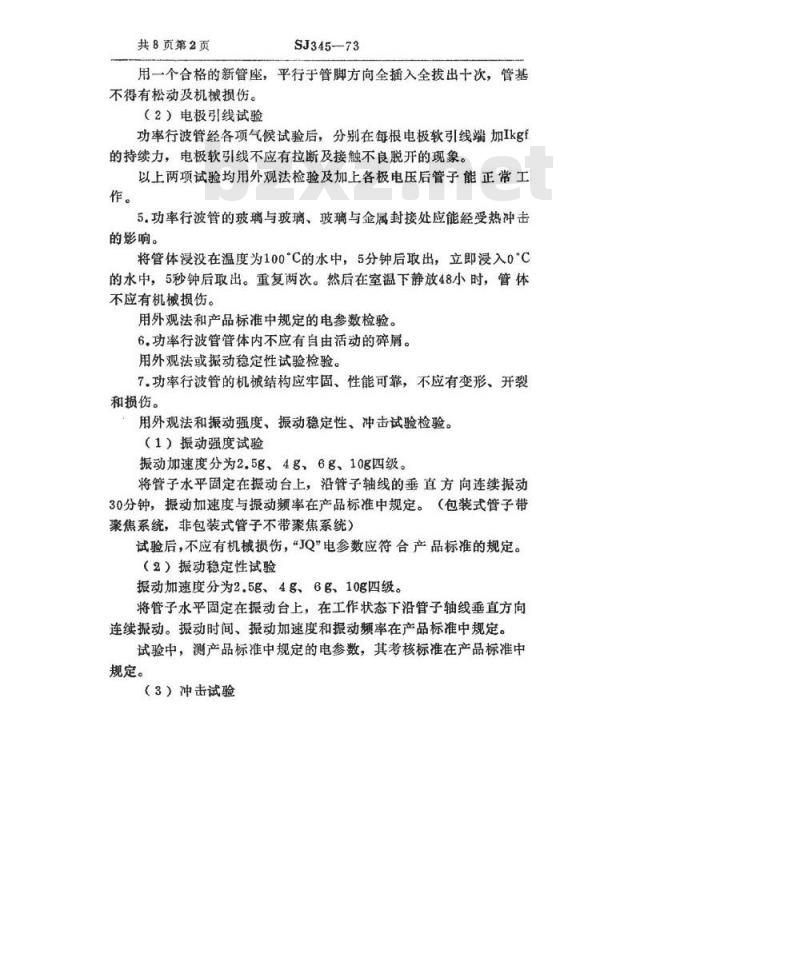

用一个合格的新管座，平行于管脚方向全插入全拔出十次，管基不得有松动及机械损伤。
（2）电极引线试验
功率行波管经各项气候试验后，分别在每根电极软引线端加Ikgf的持续力，电极软引线不应有拉断及接触不良脱开的现象。以上两项试验均用外观法检验及加上各极电压后管子能正常工作。
5.功率行波管的玻璃与玻璃、玻璃与金属封接处应能经受热冲击的影响。
将管体浸没在温度为100°C的水中，5分钟后取出，立即浸入0C的水中，5秒钟后取出。重复两次。然后在室温下静放48小时，管体不应有机械损伤。
用外观法和产品标准中规定的电参数检验。6.功率行波管管体内不应有自由活动的碎屑。用外观法或振动稳定性试验检验。7.功率行波管的机械结构应牢固、性能可靠，不应有变形、开裂和损伤。
用外观法和振动强度、振动稳定性、冲击试验检验。（1）振动强度试验
振动加速度分为2.5g、4g、6g、10g四级。将管子水平固定在振动台上，沿管子轴线的垂直方向连续振动30分钟，振动加速度与振动频率在产品标准中规定。（包装式管子带聚焦系统，非包装式管子不带聚焦系统）试验后，不应有机械损伤，“JQ”电参数应符合产品标准的规定。（2）振动稳定性试验
振动加速度分为2.5g、4g、6g、10g四级。将管子水平固定在振动台上，在工作状态下沿管子轴线垂直方向连续振动。振动时间、振动加速度和振动频率在产品标准中规定。试验中，测产品标准中规定的电参数，其考核标准在产品标准中规定。
（3）冲击试验
SJ345--73
共8页第3页

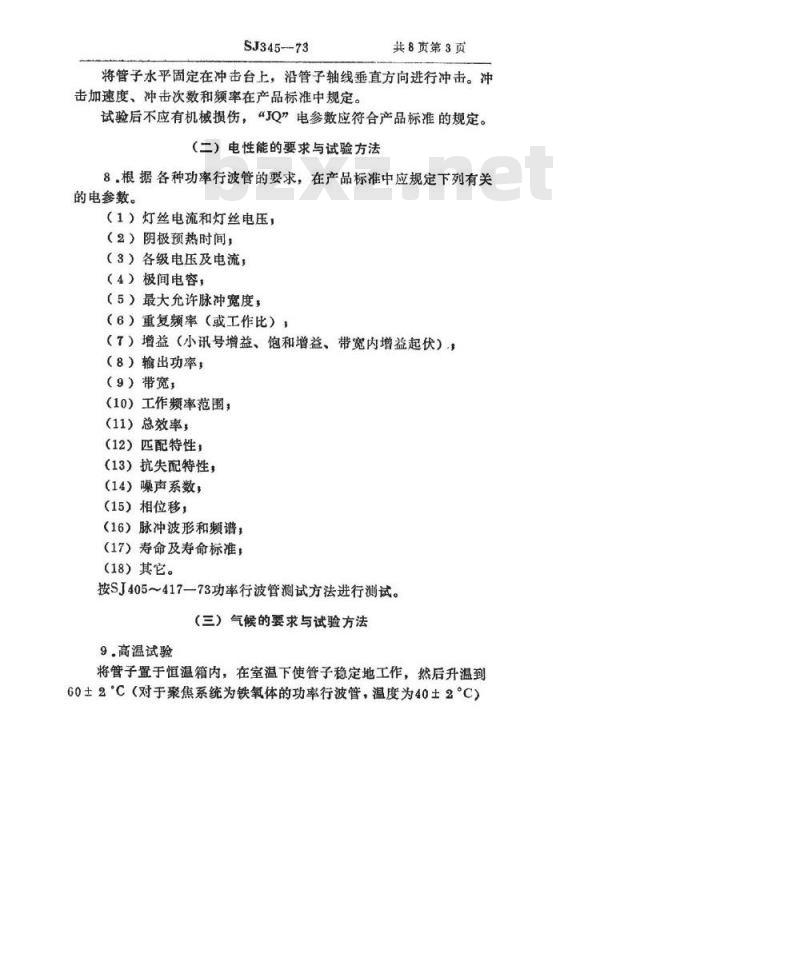

将管子水平固定在冲击台上，沿管子轴线垂直方向进行冲击。冲击加速度、冲击次数和频率在产品标准中规定。试验后不应有机械损伤，“JQ”电参数应符合产品标准的规定。（二）电性能的要求与试验方法8.根据各种功率行波管的要求，在产品标准中应规定下列有关的电参数。
（1）灯丝电流和灯丝电压：bzxZ.net
（2）阴极预热时间，
（3）各级电压及电流；
（4）极间电容，
（5）最大允许脉冲宽度，
（6）重复频率（或工作比）
（7）增益（小讯号增益、饱和增益、带宽内增益起伏）（8）输出功率，
（9）带宽；
（10）工作频率范围，
（11）总效率，
（12）匹配特性；
（13）抗失配特性，
（14）噪声系数，
（15）相位移；
（16）脉冲波形和频谱；
（17）寿命及寿命标准；
（18）其它。
按SJ405～417—73功率行波管测试方法进行测试。（三）气候的要求与试验方法
9.高温试验
将管子置于恒温箱内，在室温下使管子稳定地工作，然后升温到60±2C（对于聚焦系统为铁氧体的功率行波管，温度为40±2C）共8页第4页
SJ345-73

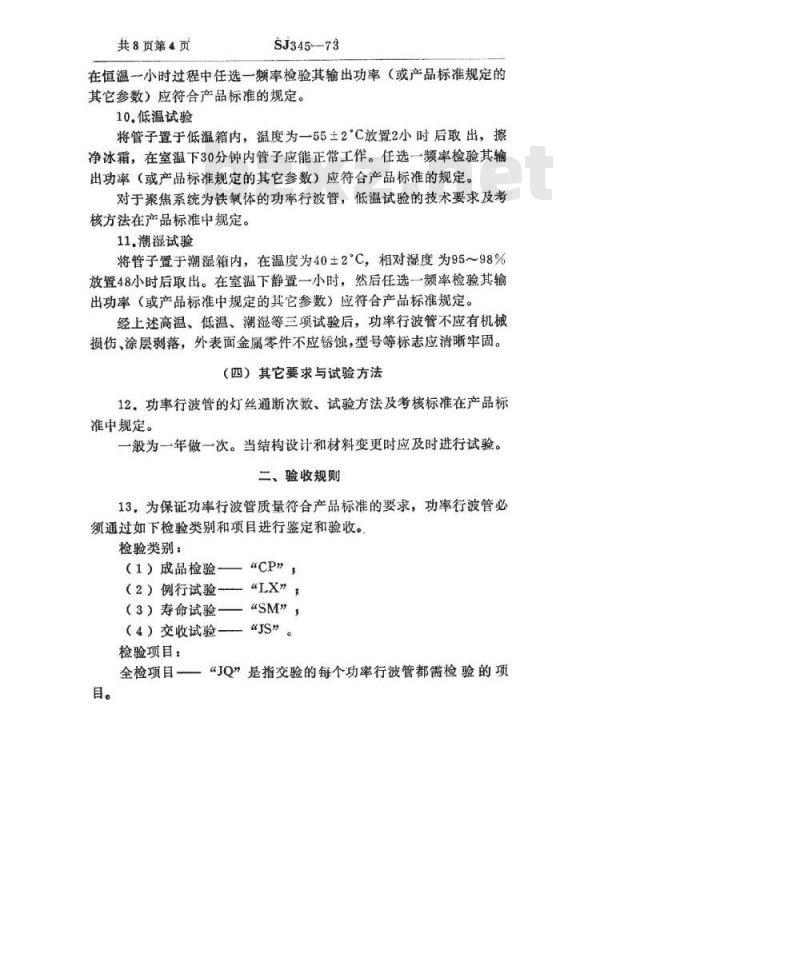

在恒温一小时过程中任选一频率检验其输出功率（或产品标准规定的其它参数）应符合产品标准的规定。10.低温试验
将管子置于低温箱内，温度为一55士2'C放置2小时后取出，擦净冰霜，在室温下30分钟内管子应能正常工作。任选一频率检验其输出功率（或产品标准规定的其它参数）应符合产品标准的规定。对于聚焦系统为铁氧体的功率行波管，低温试验的技术要求及考核方法在产品标准中规定。
11.潮湿试验
将管子置于潮湿箱内，在温度为40±2°C，相对湿度为95～98%放置48小时后取出。在室温下静置一小时，然后任选一频率检验其输出功率（或产品标准中规定的其它参数）应符合产品标准规定。经上述高温、低温、潮湿等三项试验后，功率行波管不应有机械损伤、涂层剥落，外表面金属零件不应锈蚀，型号等标志应清晰牢固。（四）其它要求与试验方法
12.功率行波管的灯丝通断次数、试验方法及考核标准在产品标中规定。
一般为一年做一次。当结构设计和材料变更时应及时进行试验。二、验收规则
13，为保证功率行波管质量符合产品标准的要求，功率行波管必须通过如下检验类别和项目进行鉴定和验收。检验类别：
（1）成品检验—“CP”，
（2）例行试验-“LX\；
（3）寿命试验—“SM”，
（4）交收试验—“JS\。
检验项目：
全检项目“JQ”是指交验的每个功率行波管都需检验的项目。
SJ345-73
共8页第6页
抽检项目“JC”是指通过“JQ”检验合格的功率行波管中任意抽取一定的数量所进行检验的项目。14。属于“JQ”的有：
（1）管子外壳上的标志（第1条）（2）外形尺寸、电极引线等要求（第2条）；（3）外表面防锈蚀质量（第3条），（4）管内有无自由活动碎屑（第6条）（5）产品标准中所规定的“JQ”项目。15。局于“JC”的在产品标准中规定。（一）成品检验
16。成品检验由制造厂检验部门进行。功率行波管经生产车间检验合格静放不少于五昼夜后进行成品检验。成品检验项目按“JQ”和“JC”进行。先按“JQ”全验，合格后再按“JC”抽验。
按“JQ”检验时，若有任一项不附合要求，则该管为不合格，并剔除废品。
按“JC”检验时，从已通过“JQ”检验合格的功率行波管中任意抽取20%，但不少于5只进行。若有一只任一项不合格，则将该批功率行波管按不合格项日进行全验，剔除废品。17.功率行波管经成品检验合格后即可入库。功率行波管自入库时算起，超过半年而未出厂者，出厂时应再次送交检验部门，按“JQ”和“JC”复验，以确保产品质量。除质量明显变化外，此项检验一般不做整批考核，复验时剔除废品。（二）例行试验
18.例行试验由制造厂检验部门每季度（或连续三个月）进行一次。当功率行波管材料、结构、工艺变更影响到“工X”类项目的技术要求时，应对有关项目进行试验。19例行试验的功率行波管，从经成品检验合格的功率行波管中任意抽取，并经复测“JQ”“JC”电参数合格后按以下抽取数进行共8页第6页
试验。
SJ345--73
季度产量在100只和100只以上抽取10只，100只以下抽取10%，但不得少于4只。
灯丝通断试验、管基及电极引线的牢固性试验、热冲击试验允许另取同期生产的某些项目不合格但不影响该项试验考核的功率行波管作单项试验。
20.属于“LX”类的项目有：
（1）管基及电极引线的牢固可靠性（第4条），（2）玻璃的封接质量（第5条），（3）机械结构强度试验（第7条）；（4）气候稳定性（第9、10、11条），（5）灯丝通断试验（第12条），（6）产品标准中规定的“LX”类项目21，例行试验时，先将抽取数中的一半进行。若都符合“LX\类项目的要求为合格。否则，应取另一半按原考核标准进行复试。若复试仍不合格时，则例行试验为不合格，试验所代表的该批功率行波管应暂停出厂。制造厂应分析研究，查明原因，采取措施，并按报废特征重验和挑选。
22.已连续生产三年以上质量稳定的功率行波管某些例行试验项目可在征得使用方同意后少做或不做。（三）寿命试验
23，寿命试验由制造厂检验部门每季度（或连续三个月）进行一次。当功率行波管材料、结构、工艺变更影响到寿命时，都要进行寿命试验。
24。寿命试验的功率行波管，从经成品检验合格的功率行波管中任意抽取，并经复测“JQ”“JC”电参数合格后进行试验。季度产量在50只或50只以上的抽取4只，季度产量在50只以下抽取数和合格标准在产品标准中规定。寿命试验过程中，检验寿命标准参数和检验时间在产品标准中规定。
SJ345-73
共8页第7页
25、寿命试验时，先将抽取数中的2只进行。若均符合寿命标准为合格。否则，应取另外2只按原考核标准进行复试。若复试仍不合格时，则寿命试验为不合格，试验所代表的该批功率行波管暂停出厂。制造厂应分析研究，查明原因，采取措施，剔除废品，并经试验证明其可靠性后，方可进行第二次提交。（四）交收试验
26.交收试验在使用方提出要求时进行。其检验方式分为全验或抽验。检验项目按“JQ”和“JC”进行。27.提交的功率行波管每批不得超过200只，从中任意抽取20只（若提交批量少于20只时则全验）进行交收试验。按“JQ”检验时，若有一只不合格，则将该批提交的功率行波管按不合格项目进行全验。剔除废品。按“JC”检验时，从已通过“JQ”检验合格的功率行波管中任意抽取5只进行。若有一只不合格，则将该批抽取的并按“JQ”检验合格的功率行波管按不合格项目进行全验，若又有一只不合格，则将该批提交的功率行波管按不合格项目进行全验，剔除废品。三、包装、运输、贮存
28每只或每批功率行波管应附有产品说明书和合格证明。说明书的内容为：
（1）制造厂商标，
（2）产品标准编号：
（3）功率行波管型号
（4）主要电参数：
（5）外形图与电极接线图，
（6）极限使用数据和对功率行波管使用的要求，（7）其它。
29.包装物表面应注有符号GB191-63运输包装指示标志中有关要求的标志。
30功率行波管应有良好的包装，用下述方法考核包装质量：共8.页第8页
（1）跌落试验
SJ345-73
将包装好的功率行波管，距水泥地面90cm的高度自由跌落四次（底、盖、相邻两侧各进行一次）。（2）运输颠簸试验
在产品标准中规定的条件下可任选下述一种方法：a。将包装好的功率行波管固定在专用架上，在频率为6.5Hz加速度为5g的条件下，进行运输颠簸试验一小时。b.将包装好的功率行波管放在运输汽车上，在三级路面上以30～40公里的时速行驶300公里。试验允许用与该项无关的不合格的功率行波管进行。试验后不应有机械损伤，“JQ”电参数应符合产品标准的规定。31。功率行波管包装试验，由制造厂检验部门每年进行一次。当包装设计、材料以及产品结构更改时均应进行包装试验。32功率行波管的贮存仓库应保持其温度不应低于+5°C，相对湿度不大于80%。
33.制造厂应保证功率行波管的性能满足产品标准的要求，并保证功率行波管从交货日期起在仓库存放三年其性能仍能满足产品标准的要求，如在使用和贮存中发生质量问题时，若确属制造上的原因，则制造厂应负责退换。
四、其它要求
34.功率行波管所用的测试设备、仪器、高频系统在确保准确度的前提下由计量部门定期校验，电气仪表每月校验一次。35，功率行波管的产品标准应包括以下内容：（1）特征和用途，
（2）与总技的关系
（3）特殊要求与试验方法，
（4）参数规范表，
（5）外形图与电极接线图，
（6）其它。
