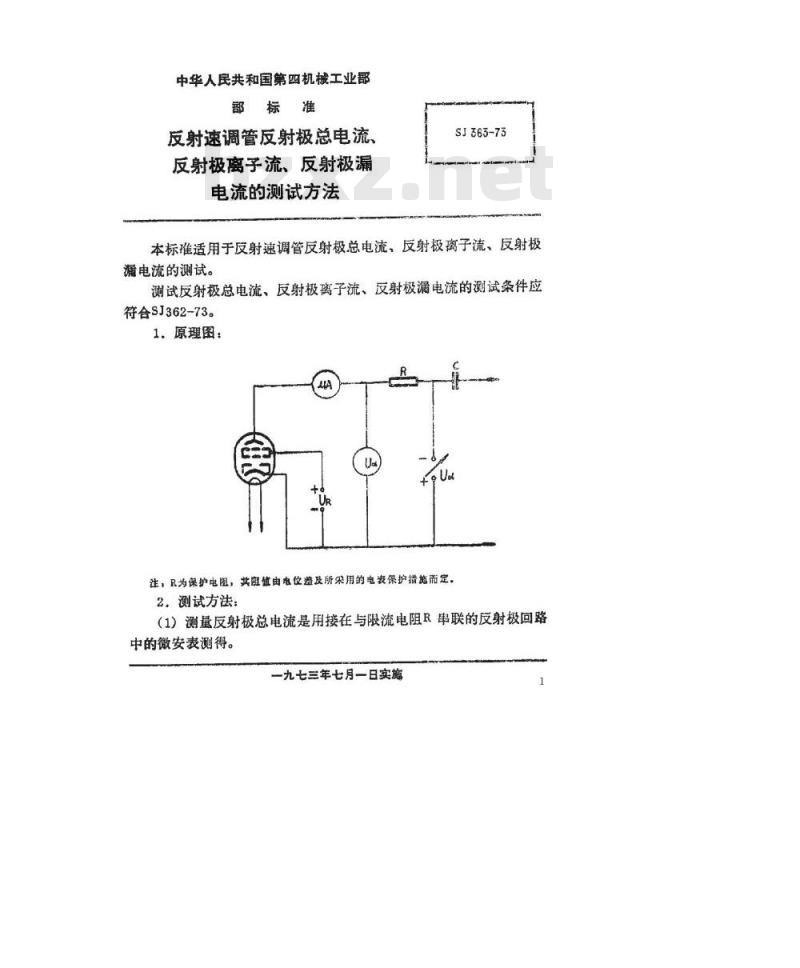

【电子行业标准(SJ)】 反射速调管反射极总电流、反射极离子流、反射极漏电流的测试方法

中华人民共和国第四机械工业部部标准
反射速调管反射极总电流、
反射极离子流、反射极漏
电流的测试方法
SJ363-73
本标准适用于反射速调管反射极总电流，反射极离子流、反射极漏电流的测试。
测试反射极总电流、反射极离子流、反射极漏电流的测试条件应符合SJ362-73。
1.原理图：
注，R为保护电阻，共阻值由电位费及所朵用的电表保护措施而定。2.测试方法：
（1）测量反射极总电流是用接在与限流电阻R串联的反射极回路中的微安表测得。
一九七三年七月一日实施
共2真第2真
SJ363-73www.bzxz.net

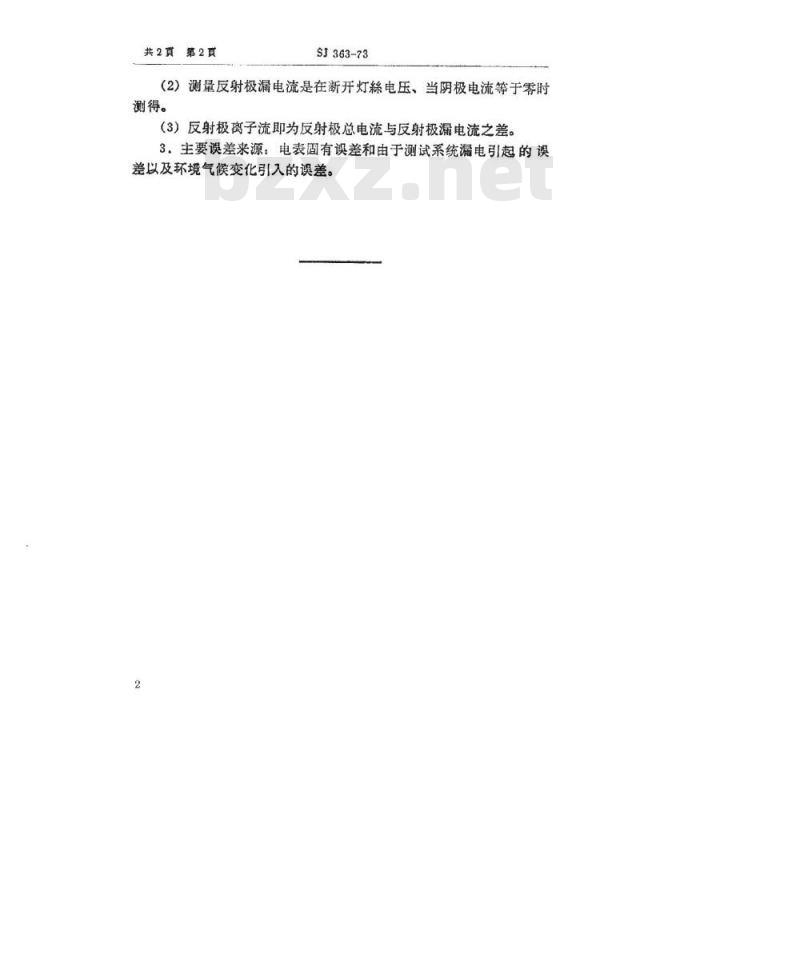

（2）测量反射极漏电流是在断开灯絲电压、当阴极电流等于零时测得。
（3）反射极离子流即为反射极总电流与反射极漏电流之差。主要误差来源：电表固有误差和由于测试系统漏电引起的误3.
差以及环境气候变化引入的误差。2
