【国家标准(GB)】 大量程百分表

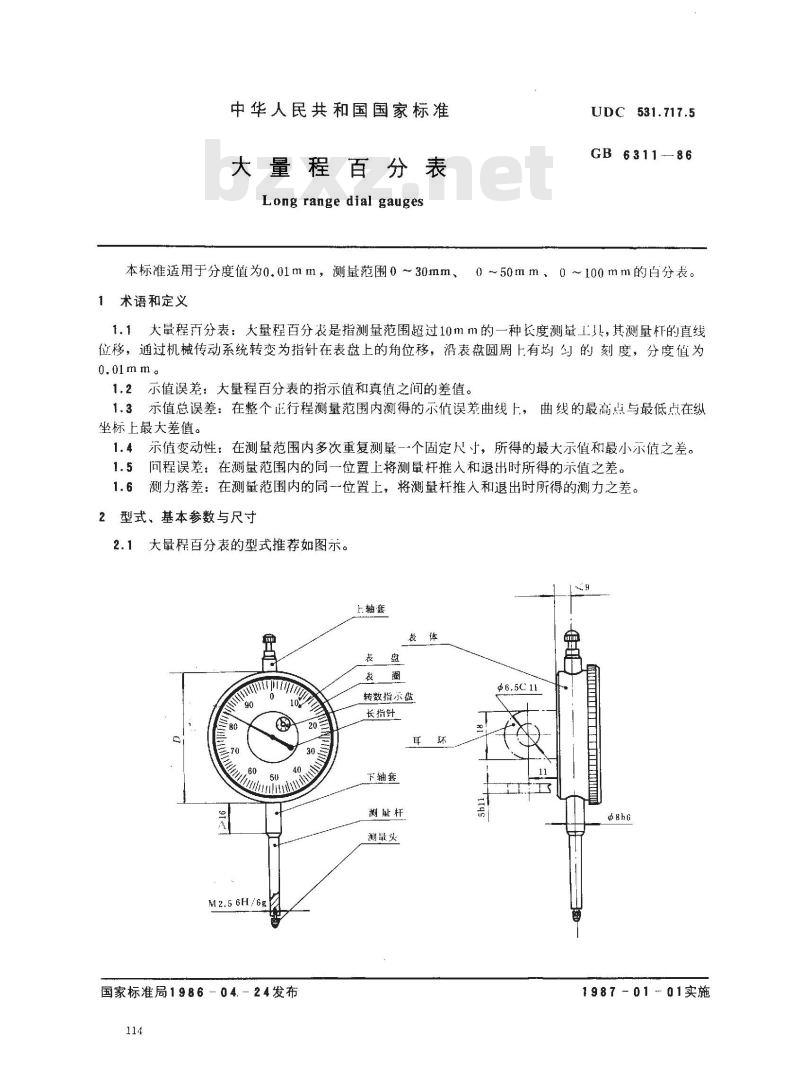

中华人民共和国国家标准
大量程百分表
Long range dial gauges
本标准适用于分度值为0.01mm，测量范围0～30mm、术语和定义
UDC 531.717.5
GB 631186
0～50mm，0～100 mm的分表。
1.1大量程百分表：大量程百分表是指测量范围超过10mm的一种长度测量工具，其测量杆的直线位移，通过机械传动系统转变为指针在表盘上的角位移，沿表盘圆周上有均勾的刻度，分度值为0.01mm。
1.2示值误差：大量程百分表的指示值和真值之间的差值。1.3示值总误差：在整个正行程测量范围内测得的示值误差曲线上，曲线的最高点与最低点在纵坐标上最大差值。
1.4示值变动性：在测量范围内多次重复测量一-个固定尺寸，所得的最大示值和最小示值之差。1.5向程误差：在测量范围内的同一位置上将测量杆推人和退出时所得的示值之差。1.6测力落差：在测量范围内的同一位置上，将测量杆推人和退出时所得的测力之差。2型式、基本参数与尺寸
大量程百分表的型式推荐如图示。2.1
上轴套
转数指示盘
长指针
下轴套
M2.56H/6g
国家标准局1986-04.-24发布
测量头
1987-01—01实施
GB6311—86

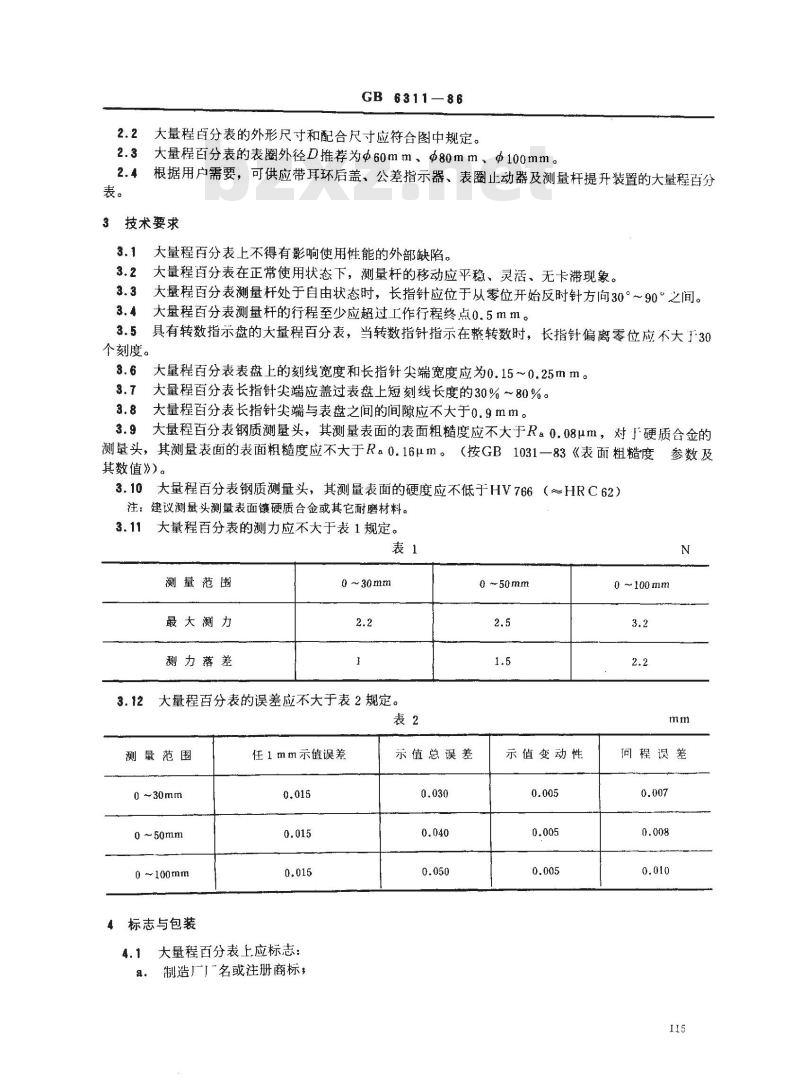

2.2大量程白分表的外形尺寸和配合尺寸应符合图中规定。2.3大量程百分表的表圈外径D推荐为Φ60mm、Φ80mm，100mm。2.4根据用户需要，可供应带耳环后盖、公差指示器、表圈止动器及测量杆提升装置的大量程百分表。
3技术要求
大量程百分表上不得有影响使用性能的外部缺陷。3.2大量程百分表在正常使用状态下，测量杆的移动应平稳、灵活、无卡滞现象。3.3大量程百分表测量杆处于自由状态时，长指针应位于从零位开始反时针方向30°～90°之间。3.大量程百分表测量杆的行程至少应超过工作行程终点0.5mm。3.5具有转数指示盘的大量程百分表，当转数指针指示在整转数时，长指针偏离零位应不大了30个刻度。
大量程百分表表盘上的刻线宽度和长指针尖端宽度应为0.15~0.25mm。3.7
大量程百分表长指针尖端应盖过表盘上短刻线长度的30%~80%。大量程百分表长指针尖端与表盘之间的间隙应不大于0.9mm。大量程百分表钢质测量头，其测量表面的表面粗糙度应不大于R。0.08μm，对于硬质合金的3.9
测量头，其测量表面的表面粗糙度应不大于Ra0.16μm。（按GB103183《表面粗糙度参数及其数值》)。
3.10大量程百分表钢质测量头，其测量表面的硬度应不低于HV766（～HRC62）建议测量头测量表面镶硬质合金或其它耐磨材料。注：
大量程百分表的测力应不大于表1规定。表1
测量范围
最大测力
测力落差
0~30mm
大量程百分表的误差应不大于表2规定。3.12
测量范围
0~30mm
0~50mm
0~100mm
标志与包装
任1mm示值误差
4.1大量程百分表上应标志：
a。 制造」名或注册商标，
示值总误差
0~50mm
示值变动性
0 ~100mm
问程误差
分度值；
测量范围，
产品序号。

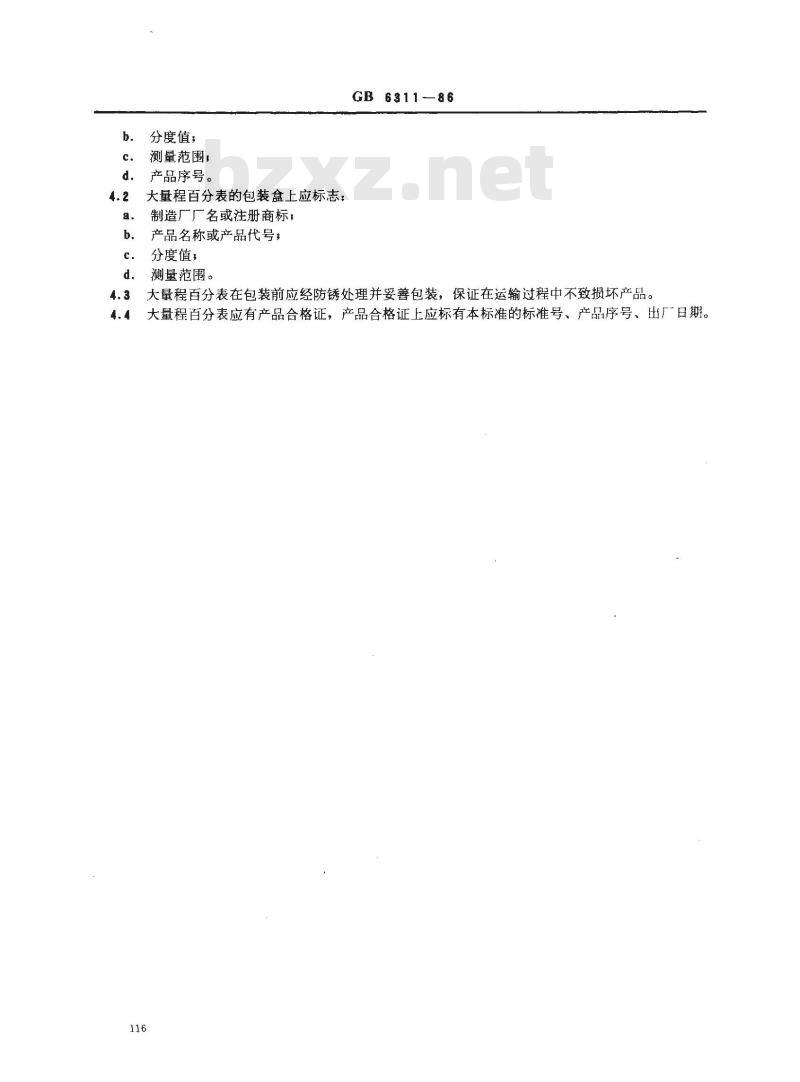

大量程百分表的包装盒上应标志：制造厂厂名或注册商标，
产品名称或产品代号
分度值，
测量范围。
GB 6311-86
大量程百分表在包装前应经防锈处理并妥善包装，保证在运输过程中不致损坏产品。大量程百分表应有产品合格证，产品合格证上应标有本标准的标准号、产品序号、出厂日期。116
GB 6311—86

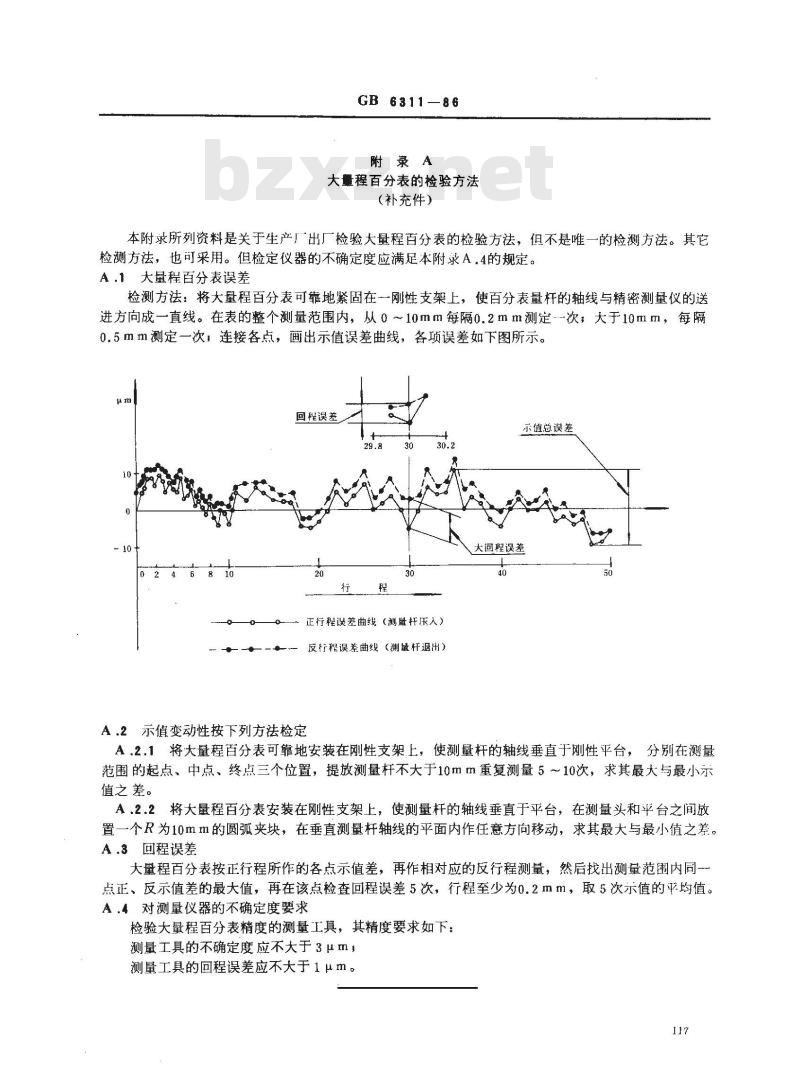

附录A
大量程百分表的检验方法
（补充件）
本附求所列资料是关于生产广出厂检验大量程百分表的检验方法，但不是唯一的检测方法。其它检测方法，也可采用。但检定仪器的不确定度应满足本附录A。4的规定。A.1大量程百分表误差
检测方法：将大量程百分表可靠地紧固在一刚性支架上，使百分表量杆的轴线与精密测量仪的送进方向成一直线。在表的整个测量范围内，从0～10mm每隔0.2mm测定-次；大于10mm，每隔0.5mm测定一次；连接各点，画出示值误差曲线，各项误差如下图所示。回程误差
正行程误差曲线（测髓杆压人）反行程误差曲线（测量杆退出）A.2示值变动性按下列方法检定
示值总误差
大回程误差
A.2.1将大量程百分表可靠地安装在刚性支架上，使测量杆的轴线垂直于刚性平台，分别在测量范围的起点、中点、终点三个位置，提放测量杆不大于10mm重复测量5～10次，求其最大与最小示值之差。
A.2.2将大量程百分表安装在刚性支架上，使测量杆的轴线垂直于平台，在测量头和平台之间放置一个R为10mm的圆弧夹块，在垂直测量杆轴线的平面内作任意方向移动，求其最大与最小值之差。A.3回程误差
大量程百分表按正行程所作的各点示值差，再作相对应的反行程测量，然后找出测量范围内同点正，反示值差的最大值，再在该点检查回程误差5次，行程至少为0.2mm，取5次示值的平均值。A.4对测量仪器的不确定度要求Www.bzxZ.net
检验大量程百分表精度的测量工具，其精度要求如下：测量工具的不确定度应不大于3μm测量工具的回程误差应不大于1 μm。117
GB6311—86

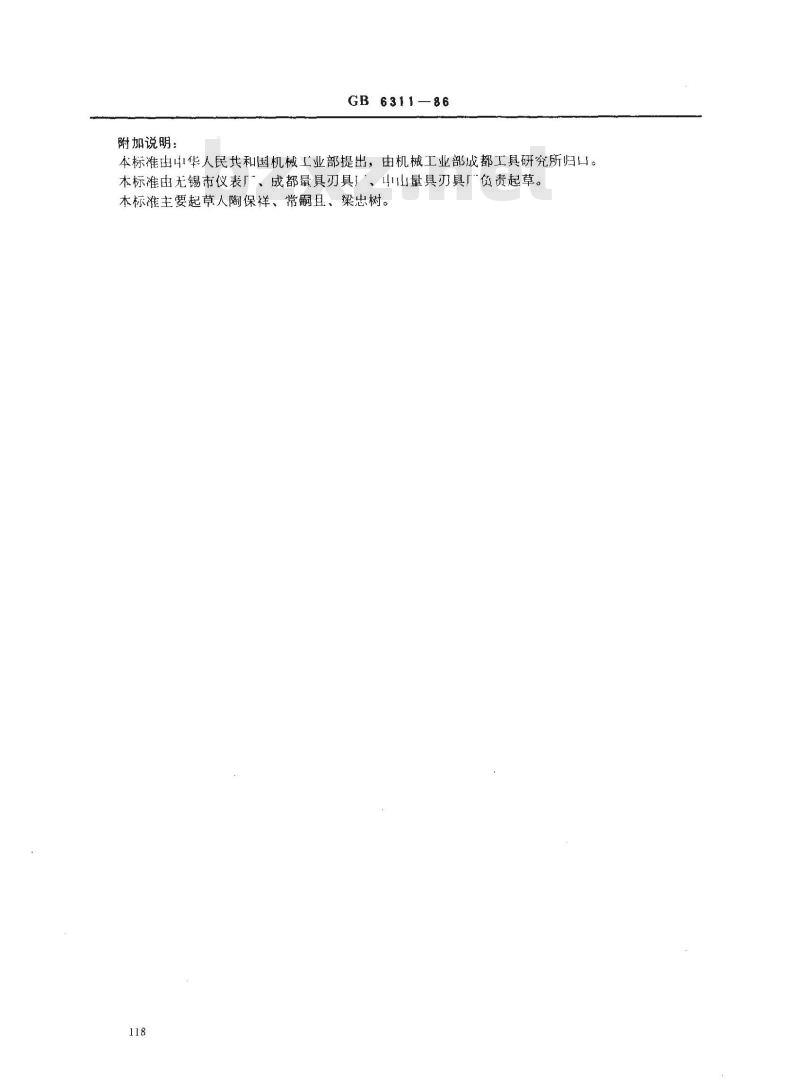

附加说明：
本标准出中华人民共和国机械工业部提出，由机械工业部成都工具研究所归口。木标准由无锡市仪表厂、成都量具刃具，、中山量具刃具厂负责起草。本标准主要起草人陶保祥、常嗣且、梁忠树。118
