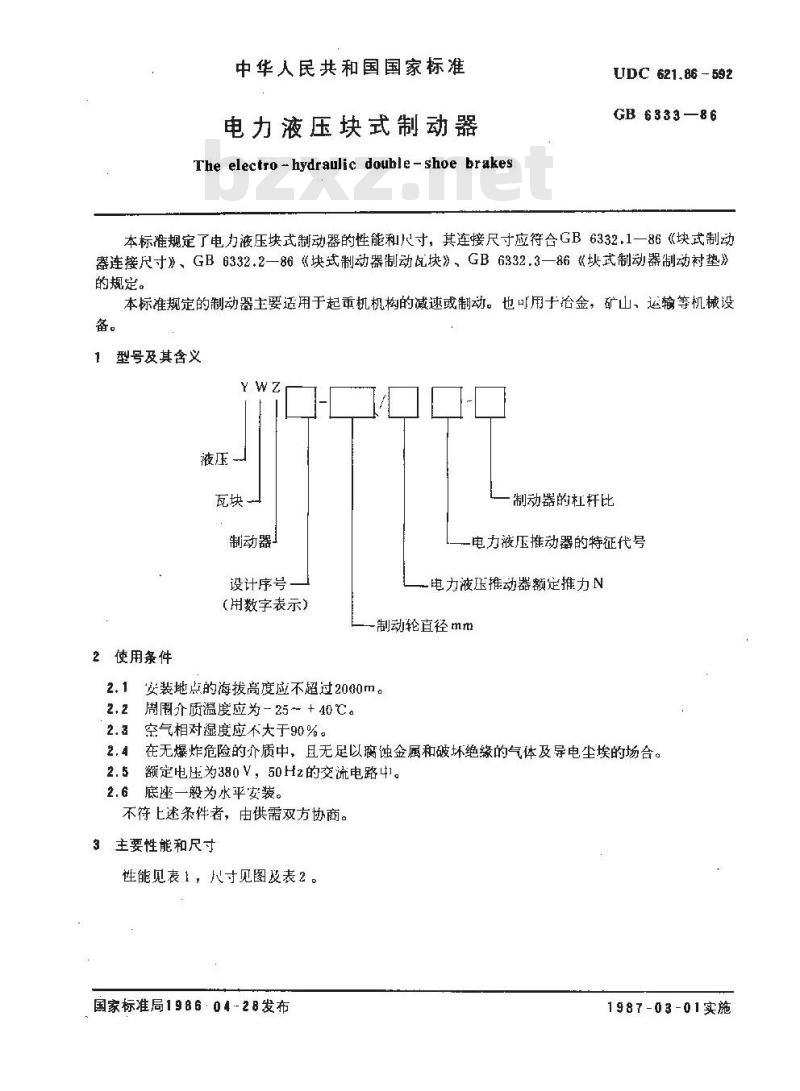

中华人民共和国国家标准
电力液压块式制动器
The electro-hydraulic double-shoe brakesUDC621.86-592
GB 6333—86
本标准规定了电力液压块式制动器的性能和尺寸，其连接尺寸应符合GB6332.1一86《块式制动器连接尺寸》、GB6332.2—86《块式制动器制动瓦块》、GB6332.3—86《块式制动器制动衬垫》的规定。
本标准规定的制动器主要适用于起重机机构的减速或制动。也可用十冶金，矿山、运输等机械设备。
型号及其含义
制动器
设计序号
（用数字表示）
2使用条件
制动器的杠杆比
电力液压推动器的特征代号
电力液压推动器额定推力N
制动轮直径mm
安装地点的海拨高度应不超过2000m周围介质温度应为-25+40℃。
2.3空气相对湿度应不大于90%。2.4
在无爆炸危险的介质中，且无足以腐蚀金属和破坏绝缘的气体及导电尘埃的场合。额定电压为380V，50Hz的交流电路41。2.5
2.6底座一般为水平安装。
不符上述条件者，由供需双方协商。3主要性能和尺寸
性能见表1，尺寸见图及表2。
国家标准局1986·04-28发布
1987-03-01实施
制动器型号
YWZLI-160/180
YWZ-160/25
YWZ- 200/18
YWZ-200/25
YWZ·250/25
YWZ-250/45
YWz-315/25
YW2-315/45
YW2F.-315/90
YWZ二- 400/45
Yw7.3 - 400/90
400/125
YWZ =-500/90
YWZE- 500/125
YWZ-500/180
YWZ=-630/125
YWZ二-630/180
YWZC-630/320
YWZ-710/180
YWZ-710/320
YWz.-800/320
制动轮直径
GB6333—86

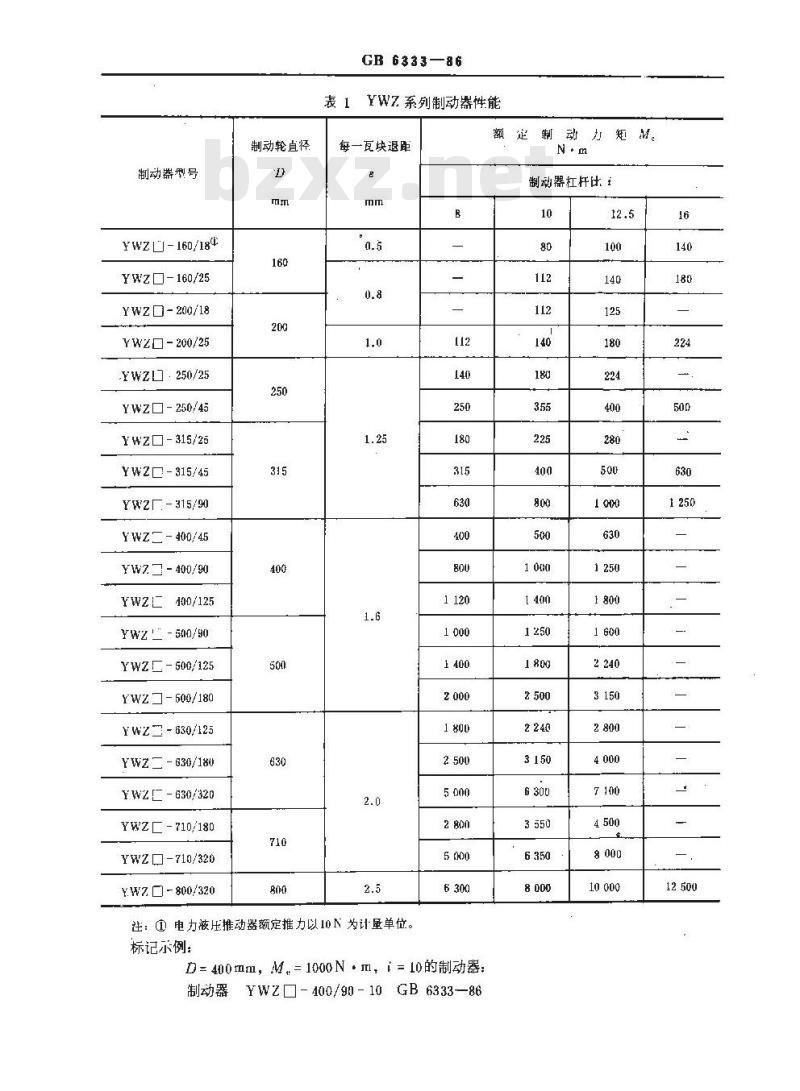

表1YWZ系列制动器性能
每一瓦块退距
注：①电力液压推动器额定推力以10N为计虽单位。B
标记示例：
D=400mm，M，=1000N·m，i=10的制动器：YWZ-400/90 -10 GB 6333—86
制动器
额定制动力矩M。
制动器杠杆比：
制动器型号
YWZ-160/18
YWZ-160/25
YWZ-200/18
200/25
-250/25
-250/45
YWZ-315/25
-315/45
YWZC-315/90
- 400/45
YW2口
YWZ-400/90www.bzxz.net
YWZ-400/125
YWZ-500/90
YWZ□-500/125
YWZ-500/180
YWZ-830/125
YWZ-630/180
YWZ-630/320
YWZ-710/180
YWZ-710/320
YWZ7-800/320
制动轮
直经员
GB6333—86

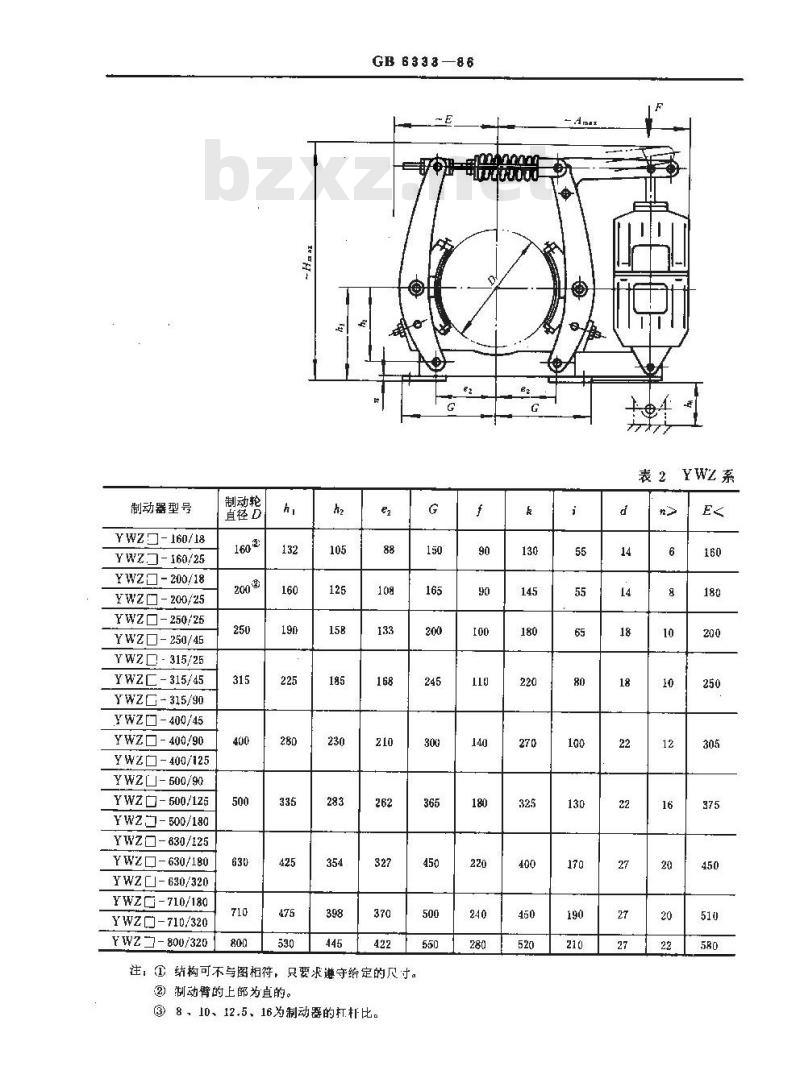

注，①结构可不与图相符，
只要求遵守给定的尺寸。
②制动臂的上部为直的。
③8，10、12.5、16为制动器的打杆比。G

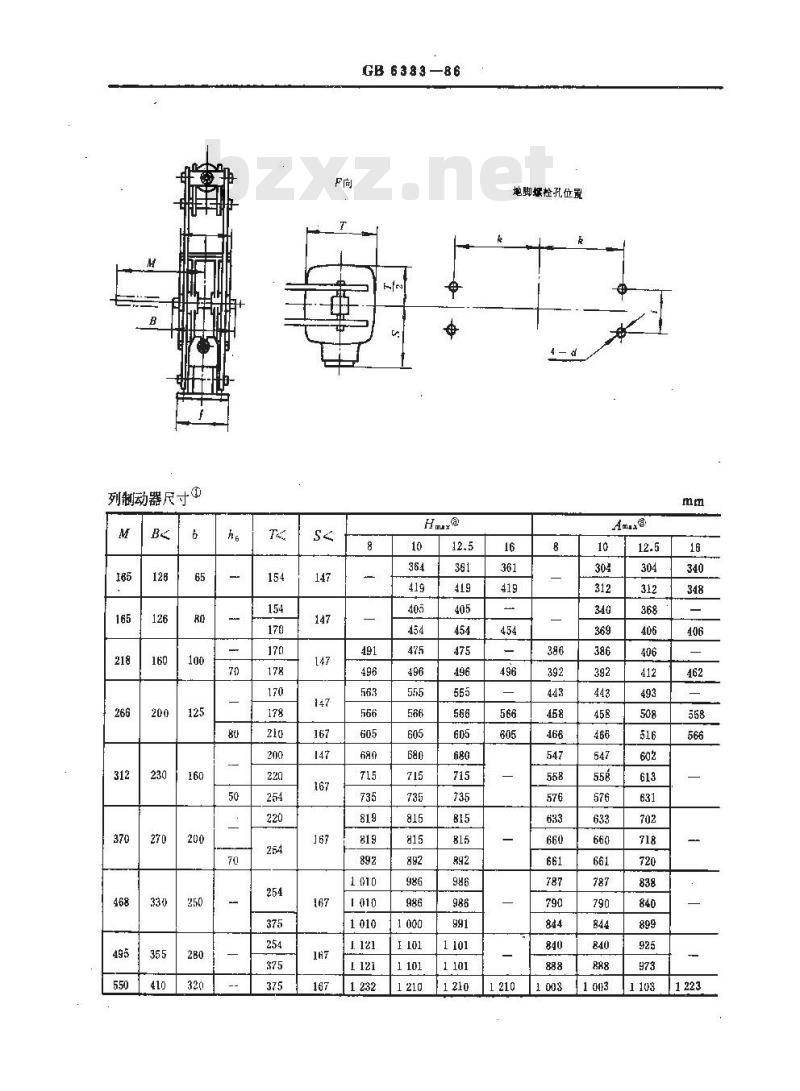

YWZ系
列制动器尺寸①
GB 6383—86
—010
地脚娠栓孔位置

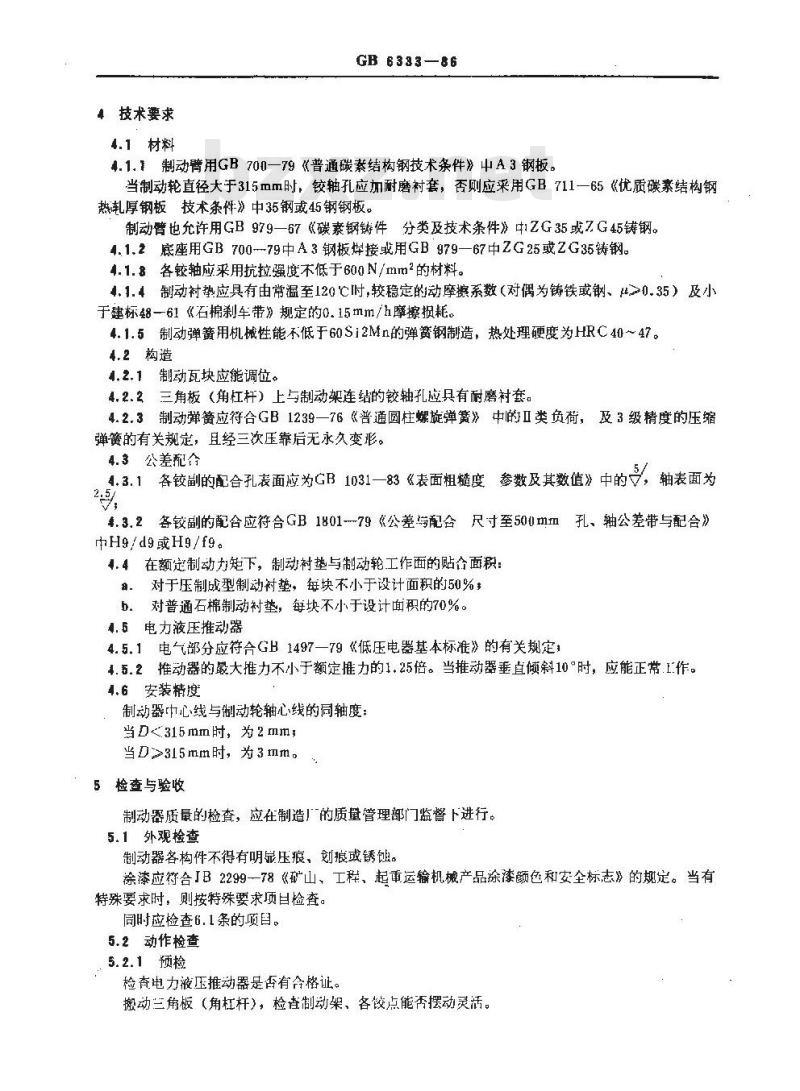

4技术要求
4.1材料
GB6333—86
4.1.1制动臂用GB700—79《普通碳紊结构钢技术条件》中A3钢板。当制动轮直径大于315mm时，铰轴孔应加耐磨衬套，否则应采用GB711一65《优质碳素结构钢热轧厚钢板技术条件》中35钢或45钢钢板。制动臂也允许用GB979—67《碳素钢铸件分类及技术条件》中1ZG35或7.G45铸钢。4.1.2底座用GB70079中A3钢板焊接或用GB979—67中ZG25或2G35铸钢。4.1.8各铰轴应采用抗拉强度不低于600N/mm2的材料。4.1.4制动衬垫应具有由常温至120℃时,较稳定的动摩擦系数（对偶为铸铁或钢、μ0.35）及小于建标48一61《石棉刹车带》规定的0.15mm/h摩擦损耗。4.1.5制动弹簧用机械性能不低于60Si2Mn的弹簧钢制造，热处理硬度为HRC40～47。4.2构造
4.2.1制动瓦块应能调位。
4.2.2三角板（角杠杆）上与制动架连结的铰轴孔应具有耐磨衬套。4.2.3制动弹簧应符合GB1239一76《普通圆柱螺旋弹簧》中的Ⅱ类负荷，及3级精度的压缩弹簧的有关规定，且经三次压靠后无永久变形。4.3公差配合
4.3.1各铰副的配合孔表面应为GB1031—83《表面粗糙度参数及其数值》中的，轴表面为
4.3.2各铰副的配合应符合GB180179《公差与配合尺寸至500mm中H9/d9或H9/f9。
4.4在额定制动力矩下，制动衬垫与制动轮工作面的贴合面积：争。对于压制成型制动衬垫，每块不小于设计面积的50%，b．对普通石棉制动衬垫，每块不小于设计面积的70%。4.5电力液压推动器
4.5.1电气部分应符合GB1497—79《低压电器基本标准》的有关规定：孔、轴公差带与配合》
4.5.2推动器的大推力不小于额定推力的1.25倍。当推动器垂直倾斜10°时，应能正带.1.作。4.6安装精度
制动器中心线与制动轮轴心线的同轴度：当D<315mm时，为2mm；
当D315mm时，为3mm。
5检查与验收
制动器质最的检查，应在制造的质量管理部门监督下进行。5.1外观检查
制动器各构件不得有明显压痕、划狼或锈蚀。徐漆应符合「B2299一78《矿山、工程、起重运输机械产品涂漆颜色和安全标志》的规定。当有特殊要求时，则按特殊要求项目检查。同时应检查6.1条的项目。
5.2动作检查
5.2.1预检
检查电力液压推动器是否有合格证。搬动兰角板（角杠杆），检查制动架、各饺点能否摆动灵活。-
