【国家标准(GB)】内六角花形圆柱头螺钉 8.8级

本网站发布时间： 2024-07-11 17:24:06

GB/T6191-1986
已作废
　点击下载此标准

基本信息

标准号：
GB/T 6191-1986
标准名称：
内六角花形圆柱头螺钉 8.8级
标准类别：
国家标准(GB)
标准状态：
已作废
发布日期：
1986-01-17
实施日期：
1986-10-01
作废日期：
2004-08-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
90.91 KB

手机扫码下载更方便

标准分类号

标准ICS号：
机械系统和通用件>>紧固件>>21.060.10螺栓、螺钉、螺柱
中标分类号：
机械>>通用零部件>>J13紧固件

关联标准

替代情况：
GB 2671-1981;被GB/T 2671.2-2004代替

出版信息

标准价格：
8.0 元

其他信息

复审日期：
2004-10-14
起草单位：
机械委标准所
相关标签：
内六角花形圆柱螺钉

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

GB/T 6191-1986 内六角花形圆柱头螺钉 8.8级 GB/T6191-1986

标准内容

部分标准内容：

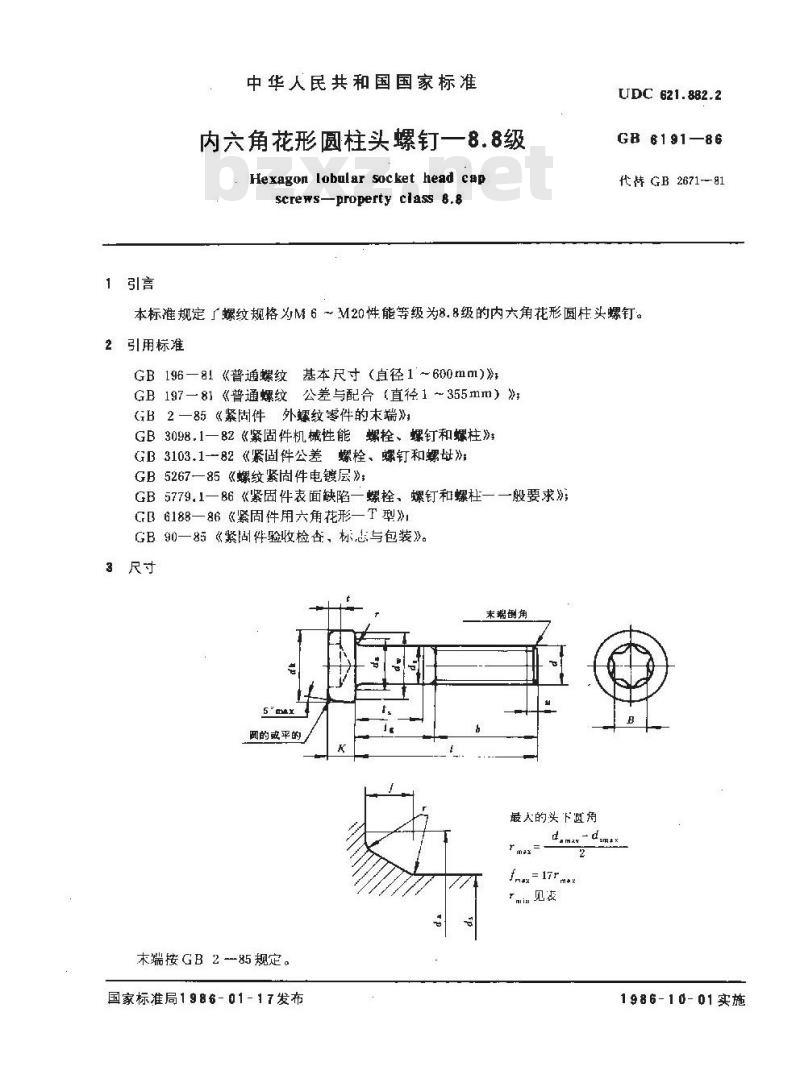

中华人民共和国国家标准
内六角花形圆柱头螺钉一8.8级
Hexagon lobular Socket head capscrews-property class 8.8
UDC 621.882.2
GB 6191—86
代 GB 2671-81
本标准规定「螺纹规格为M6~M20性能等级为8.8级的内六角花形圆柱头螺钉。2引用标准
GB196一81《普通螺纹基本尺寸（直径1～600mm)》GB197一81《普通螺纹公差与配合（直径1~355mm）》GB2一85《紧固件外螺纹琴件的末端》GB3098.1-82《紧固件机械性能螺栓、螺钉和螺柱》GB3103.1-82《紧固件公差螺栓、螺钉和螺母》GB5267—85《螺纹紧固件电镀层》；GB5779.1一86《紧固件表面缺陷一螺栓、螺钉和螺柱一一般要求》；GB 6188—86《紧固件用六角花形—T型》GB90一85《紧件验收检否、标志与包装》。3尺寸
端删角
网的或平的
最大的头下这舟
末端按GB285规定。
国家标准局1 98 6 - 01 - 1 7 发布1986-10- 01实施

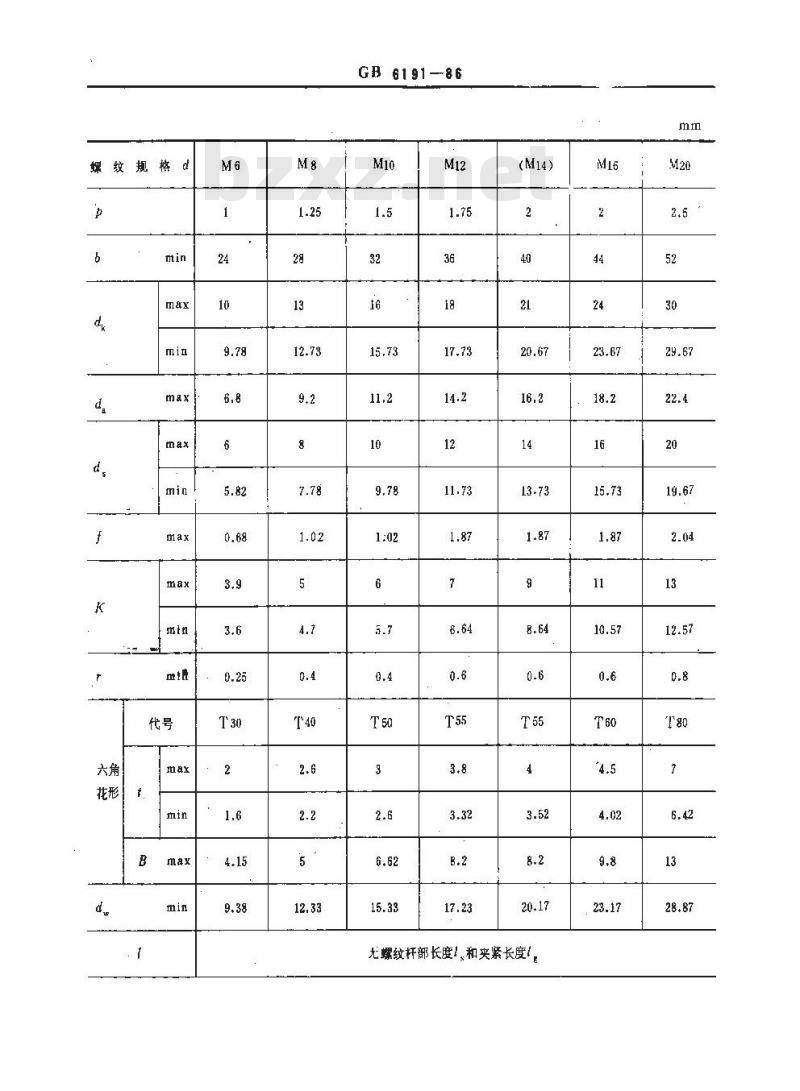

螺纹规格
GB6191-86
无螺纹杆部长度！，和夹紧长度！，M16
公称！
39.5 -40.5
59.4 60.6
注：（）尽可能不采用括号内的规格。②p-螺距。
GB6191—86

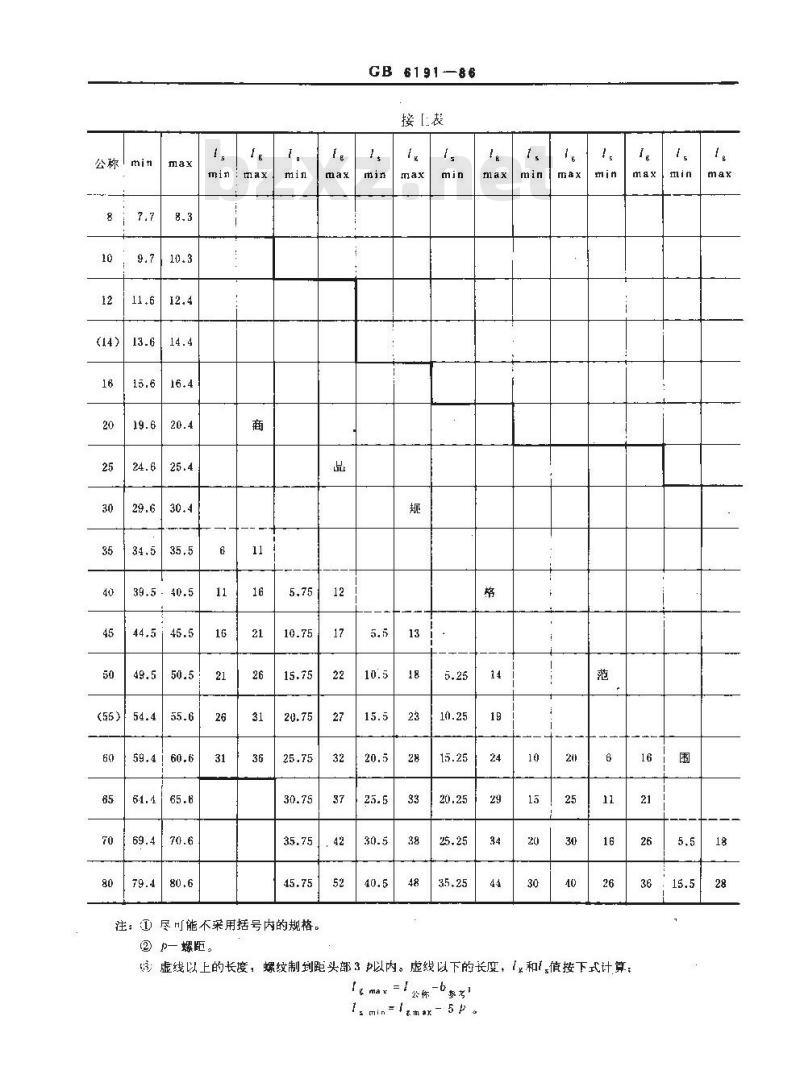

接［表
虚线以上的长度，螺纹制到距头部3以内。虚线以下的长度，和值按下式计算1e max =1 公称一
I, min = + gmex - 5 p 。

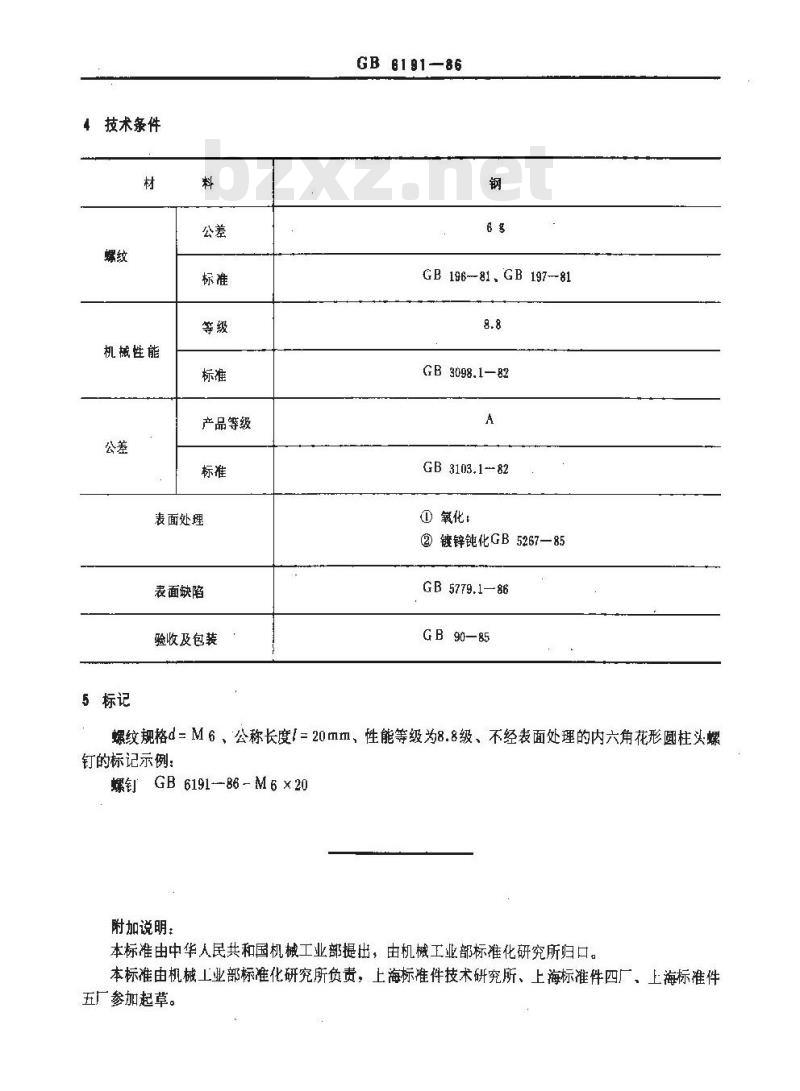

4技术条件
机械性能
产品等级
表面处理
表面缺陷
验收及包装
5标记
GB 6191-86
GB196--81、GB197--81
GB3098.1—82
GB3103.1-82
①氧化
镀锌钝化GB5267—85
GB 5779.1—86
GB90—85
螺纹规格d=M6、公称长度1=20mm、性能等级为8.8级、不经表面处理的内六角花形圆柱头螺钉的标记示例：
GB 6191-—86 - M 6 ×20bzxZ.net
附加说明：
本标准由中华人民共和国机械工业部提出，由机械工业部标准化研究所归口。本标准由机械工业部标准化研究所负责，上海标准件技术研究所、上海标准件四厂、上海标准件五厂参加起草。
