ICS77.150.30

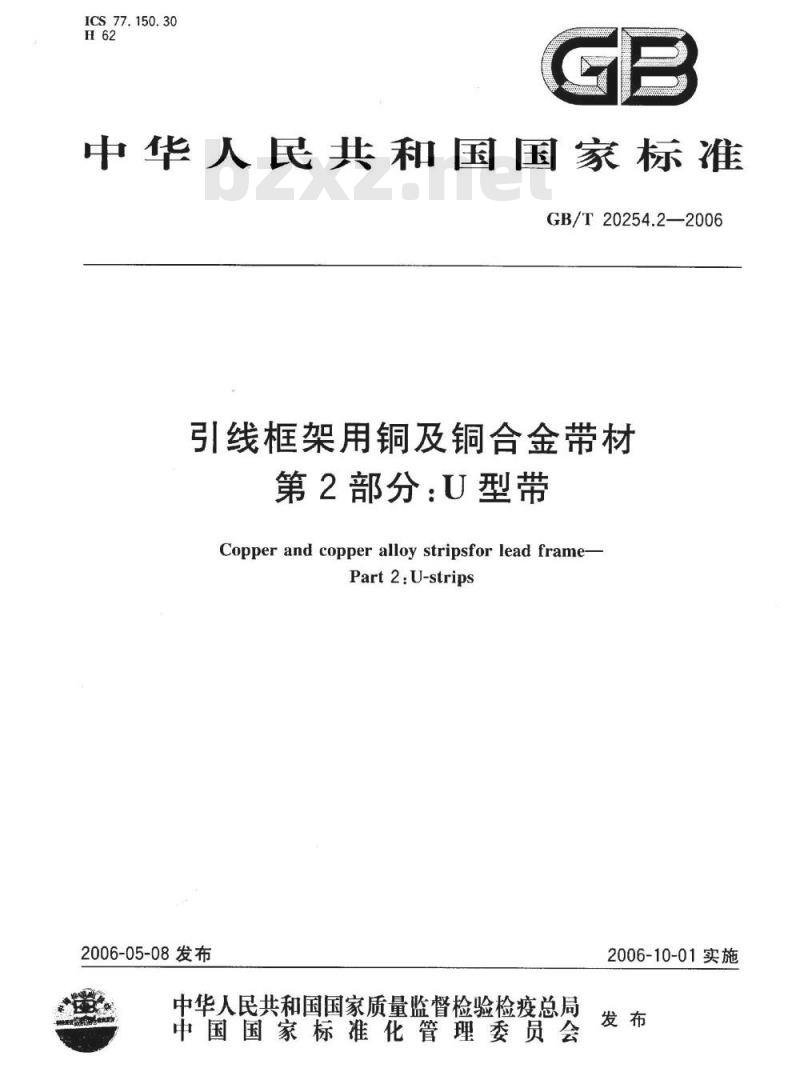

中华人民共和国国家标准
GB/T20254.2—2006
引线框架用铜及铜合金带材
第2部分：U型带
Copper and copper alloy stripsfor lead framePart 2:U-strips
2006-05-08发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-10-01实施
本标准是首次制定。
-KAoNrKAca
GB/T20254.2-2006

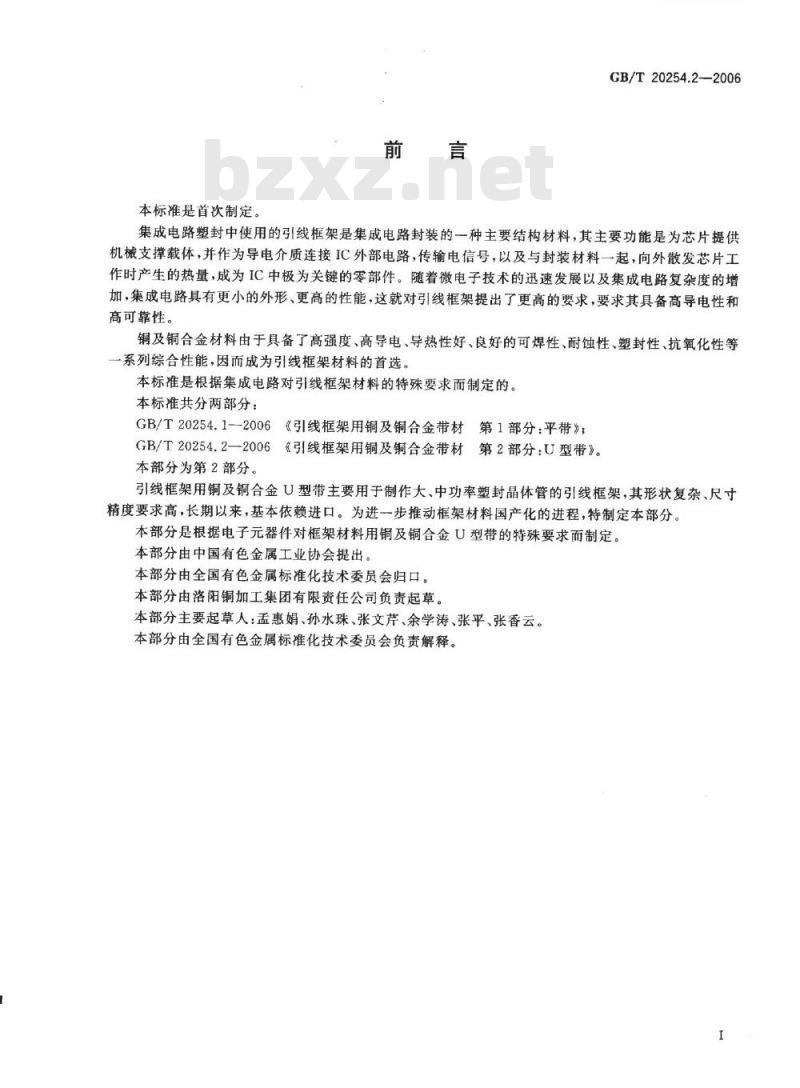

集成电路塑封中使用的引线框架是集成电路封装的一种主要结构材料，其主要功能是为芯片提供机械支撑载体，并作为导电介质连接IC外部电路，传输电信号，以及与封装材料一起，向外散发芯片工作时产生的热量，成为IC中极为关键的零部件。随着微电子技术的迅速发展以及集成电路复杂度的增加，集成电路具有更小的外形、更高的性能，这就对引线框架提出了更高的要求，要求其具备高导电性和高可靠性。
铜及铜合金材料由于具备了高强度、高导电、导热性好、良好的可焊性、耐蚀性、塑封性、抗氧化性等一系列综合性能，因而成为引线框架材料的首选。本标准是根据集成电路对引线框架材料的特殊要求而制定的。本标准共分两部分：
GB/T20254.1-2006《引线框架用铜及铜合金带材第1部分：平带》；GB/T20254.2—2006《引线框架用铜及铜合金带材第2部分：U型带》。本部分为第2部分。
引线框架用铜及铜合金U型带主要用于制作大、中功率塑封晶体管的引线框架，其形状复杂、尺寸精度要求高，长期以来，基本依赖进口。为进一步推动框架材料国产化的进程，特制定本部分。本部分是根据电子元器件对框架材料用铜及铜合金U型带的特殊要求而制定。本部分由中国有色金属工业协会提出。本部分由全国有色金属标准化技术委员会归口。本部分由洛阳铜加工集团有限责任公司负责起草。本部分主要起草人：孟惠娟、孙水珠、张文芹、余学涛、张平、张香云。本部分由全国有色金属标准化技术委员会负责解释。1范围
引线框架用铜及铜合金带材
第2部分：U型带
GB/T20254.2--2006

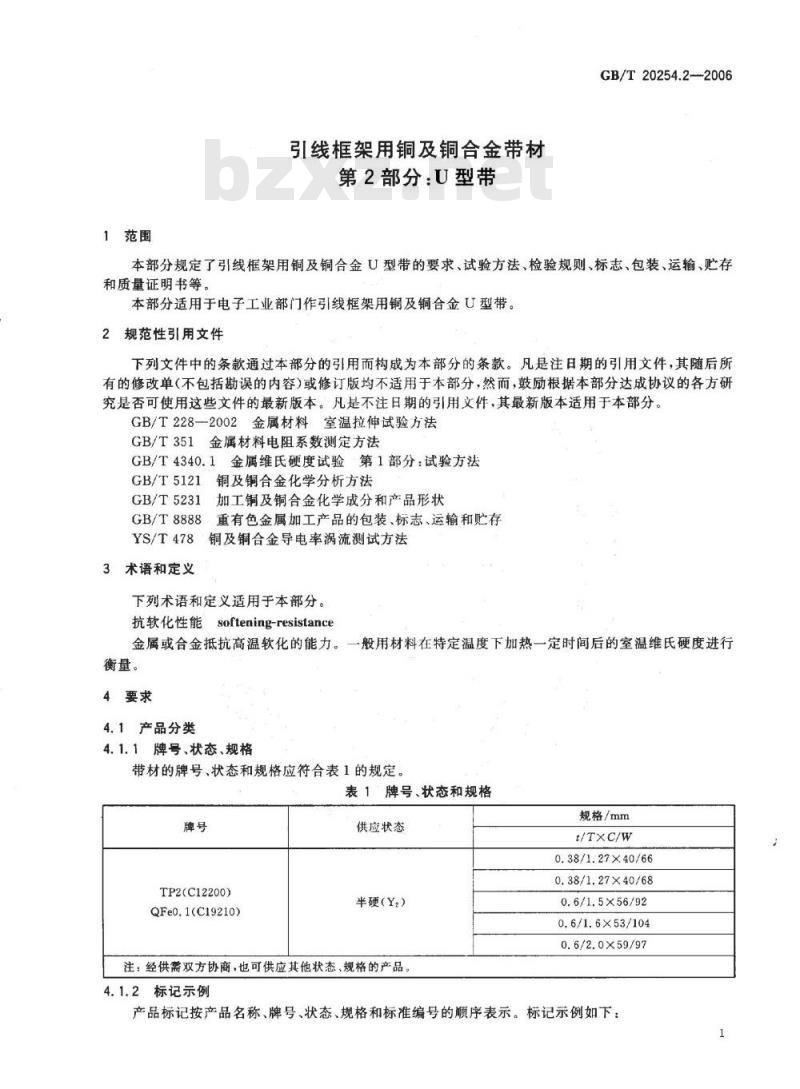

本部分规定了引线框架用铜及铜合金U型带的要求、试验方法、检验规则、标志、包装、运输、贮存和质量证明书等。
本部分适用于电子工业部门作引线框架用铜及铜合金U型带。2规范性引用文件
下列文件中的条款通过本部分的引用而构成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T228-2002金属材料：室温拉伸试验方法GB/T351金属材料电阻系数测定方法GB/T4340.1金属维氏硬度试验第1部分：试验方法GB/T5121
GB/T5231
GB/T8888
铜及铜合金化学分析方法
加工铜及铜合金化学成分和产品形状重有色金属加工产品的包装、标志、运输和贮存YS/T478
铜及铜合金导电率涡流测试方法3术语和定义
下列术语和定义适用于本部分。抗软化性能softening-resistance金属或合金抵抗高温软化的能力。一般用材料在特定温度下加热一定时间后的室温维氏硬度进行衡量。
4要求
4.1产品分类
4.1.1牌号、状态、规格
带材的牌号、状态和规格应符合表1的规定。表1牌号、状态和规格
TP2(C12200)
QFe0.1(C19210)
供应状态
半硬（Y）
注：经供需双方协商，也可供应其他状态、规格的产品4.1.2标记示例
规格/mm
t/TxC/W
0.38/1.27×40/66
0.38/1.27X40/68
0.6/1.5×56/92
0.6/1.6×53/104
0.6/2.0×59/97
产品标记按产品名称、牌号、状态、规格和标准编号的顺序表示。标记示例如下：1
GB/T20254.2—2006
rYkAoNiKAca
用TP2制造的、Y，（半硬）状态、中心厚度：为0.38mm、边部厚度T为1.27mm、槽底宽C为40mm、总宽度W为66mm的带材标记为：
U型带TP2Yz0.38/1.27×40/66GB/T20254.2—20064.2化学成分
TP2的化学成分应符合GB/T5231的规定：QFe0.1的化学成分应符合表2的规定。表2QFe0.1的化学成分
0.05~0.15
4.3尺寸及尺寸允许公差

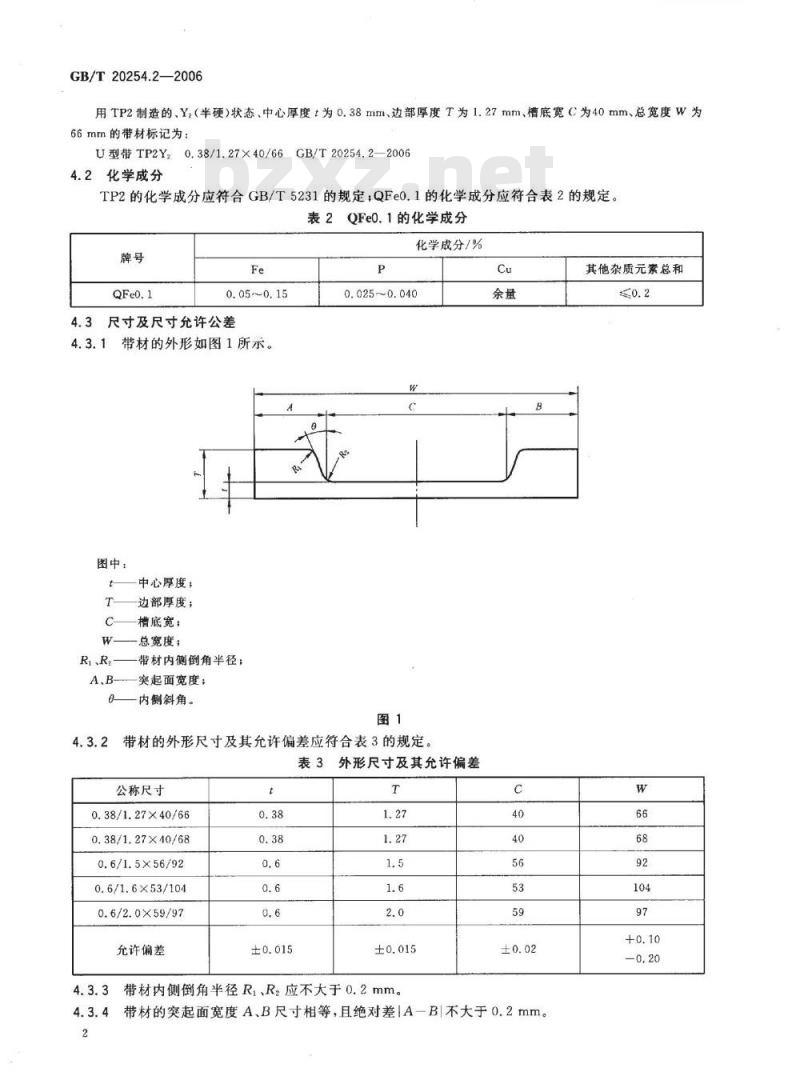

4.3.1带材的外形如图1所示。
图中：
中心厚度；
边部厚度；
槽底宽；
总宽度；
带材内侧倒角半径；
突起面宽度：
内斜角。
化学成分/%
0.025~0.040
带材的外形尺寸及其允许偏差应符合表3的规定。表3外形尺寸及其允许偏差
公称尺寸
0.38/1.27X40/66
0.38/1.27X40/68
0.6/1.5×56/92
0.6/1.6×53/104
0.6/2.0X59/97
允许偏差
带材内侧倒角半径R、R2应不大于0.2mm。余量
带材的突起面宽度A、B尺寸相等，且绝对差IA一B不大于0.2mm。其他杂质元素总和
4.3.5带材内侧斜角0为4°+

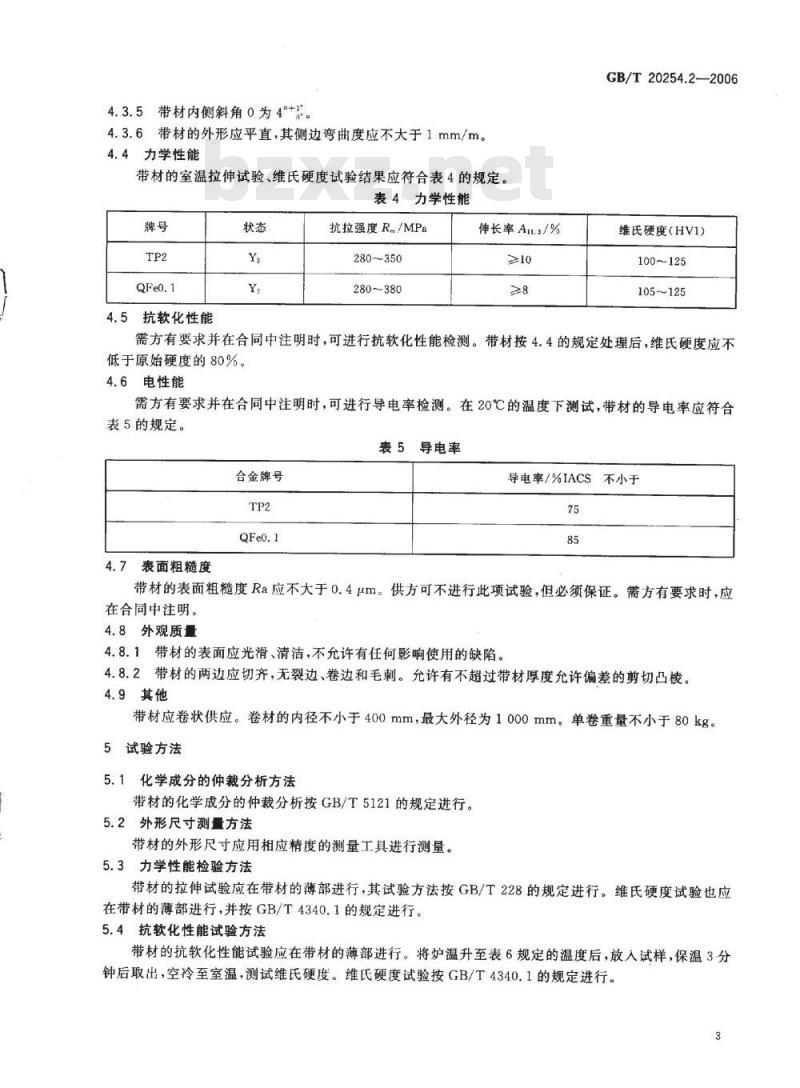

4.3.6带材的外形应平直，其侧边弯曲度应不大于1mm/m。4.4力学性能
带材的室温拉伸试验、维氏硬度试验结果应符合表4的规定。表4力学性能
抗软化性能
抗拉强度R/MPa
280~350
280~380
伸长率Anl.3/%
GB/T20254.2—2006
维氏硬度（HV1）
100~125
105~125
需方有要求并在合同中注明时，可进行抗软化性能检测。带材按4.4的规定处理后，维氏硬度应不低于原始硬度的80%。
4.6电性能
需方有要求并在合同中注明时，可进行导电率检测。在20℃的温度下测试，带材的导电率应符合表5的规定。
表5导电率
合金牌号
4.7表面粗糙度
导电率/%IACS不小于
带材的表面粗糙度Ra应不大于0.4um。供方可不进行此项试验，但必须保证。需方有要求时，应在合同中注明。
4.8外观质量
4.8.1带材的表面应光滑、清洁，不允许有任何影响使用的缺陷。4.8.2带材的两边应切齐，无裂边、卷边和毛刺。允许有不超过带材厚度允许偏差的剪切凸棱4.9其他
带材应卷状供应。卷材的内径不小于400mm，最大外径为1000mm。单卷重量不小于80kg。5试验方法Www.bzxZ.net
5.1化学成分的仲裁分析方法
带材的化学成分的仲裁分析按GB/T5121的规定进行。5.2外形尺寸测量方法
带材的外形尺寸应用相应精度的测量工具进行测量。5.3力学性能检验方法
带材的拉伸试验应在带材的薄部进行，其试验方法按GB/T228的规定进行。维氏硬度试验也应在带材的薄部进行，并按GB/T4340.1的规定进行。5.4抗软化性能试验方法
带材的抗软化性能试验应在带材的薄部进行。将炉温升至表6规定的温度后，放人试样，保温3分钟后取出，空冷至室温，测试维氏硬度。维氏硬度试验按GB/T4340.1的规定进行。3
GB/T20254.2—2006
合金牌号
表6抗软化性能试验温度
试验温度/℃
-KAbNarKAca
5.5电性能的试验方法
带材的导电率试验按YS/T478或GB/T351的规定进行。当需仲裁时，仲裁试验按GB/T351的规定进行。
5.6表面粗糙度的仲裁试验方法
带材的表面粗糙度仲裁，应用相应精度的粗糙度检测仪进行测量。5.7外观质量检查方法
带材的外观质量应用目视或相应精度的测量工具进行测量和检验。6检验规则
6.1检查和验收
6.1.1产品应由供方技术监督部门进行检验，保证产品质量符合本部分的规定，并填写质量证明书。6.1.2需方应对收到的产品按本部分的规定进行复验，复验结果与本部分及订货合同的规定不符时，应以书面形式向供方提出，由供需双方协商解决。属于表面质量及尺寸偏差的异议，应在收到产品之日起1个月内提出；其他质量异议，应在收到产品3个月内提出。如需仲裁，仲裁取样应由供需双方共同进行。
6.2组批
带材应成批提交验收，每批应由同一牌号、状态和规格组成。每批重量应不大于2000kg。6.3检验项目
每批带材应进行化学成分、外形尺寸、力学性能和外观质量的检验。如有要求，可进行抗软化性能、电性能和表面粗糙度试验。
6.4取样
带材取样应符合表7的规定。
表7取样
检验项目
化学成分
外形尺寸偏差
拉伸性能
维氏硬度
抗软化性能
电性能
表面粗糙度
外观质量
取样规定
供方1个试样/熔次，需方1个试样/批逐卷检查
任取2卷/批，按GB/T228—2002附录A表A.1中P02的规定，沿轧制方向任取1个试样/卷
任取2卷/批，1个试样/卷
任取2卷/批，1个试样/卷
任取2卷/批，1个试样/卷
任取1卷/批，1个试样/卷
逐卷检查
6.5检验结果的判定
6.5.1化学成分不合格时，判该批带材不合格。要求的章条号
6.5.2带材的外形尺寸偏差和外观质量不合格时，判该卷不合格。4
试验方法的章条号
GB/T20254.2—2006
6.5.3当力学性能、抗软化性能、电性能和表面粗糙度的试验结果中有试样不合格时，应从该批带材（包括原检验不合格的带材）中另取双倍数量的试样进行重复试验，重复试验结果全部合格，则判整批带材合格。若重复试验结果仍有试样不合格，则判该批带材不合格，或由供方逐卷检验，合格者交货6.5.4当出现其他缺陷时，该批带材由供需双方协商解决。7标志、包装、运输、贮存和质量证明书7.1.1带材层间应用气相防锈纸隔离。7.1.2带材的标志、包装、运输、贮存和质量证明书应符合GB/T8888的规定。8订货单（或合同)内客
订购本部分所列产品的订货单（或合同)内应包括下列内容：a)
产品名称；
产品牌号；
供应状态；
尺寸规格：
重量；
抗软化性能、电性能和表面粗糙度要求；本部分编号：
h）其他。
GB/T20254.2-2006
-IKAoNrKAca-
中华人民共和国
国家标准
引线框架用铜及铜合金带材
第2部分：U型带
GB/T20254.2—2006
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址bzcbs.com
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.75字数11千字
2006年10月第一次印刷
2006年10月第一版
书号：155066·1-28076定价10.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
