GB/T 20251—2006
电池用泡沫镍
Nickel foam for battery
2006-05-08发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-10-01实施
本标推的附录A、附录B、附录C是规范性附录本标推由中国有色金属上业协会提出。本标准由全国有色金属标准化技术委员会归口。-iiKAoNrKAca-
GB/T 202512006
本标准由长沙力孔新材料股份有限公司，沈阳金昌普新材料股份有限公司、中国有色金属工业标准计量质量研究所起草
本标准起草人：陶维正、张铭、钟发平、汤义武、吴锋、周桂南、胡、周小平本标推由全国有色金属标化技术委员会负责解释。1

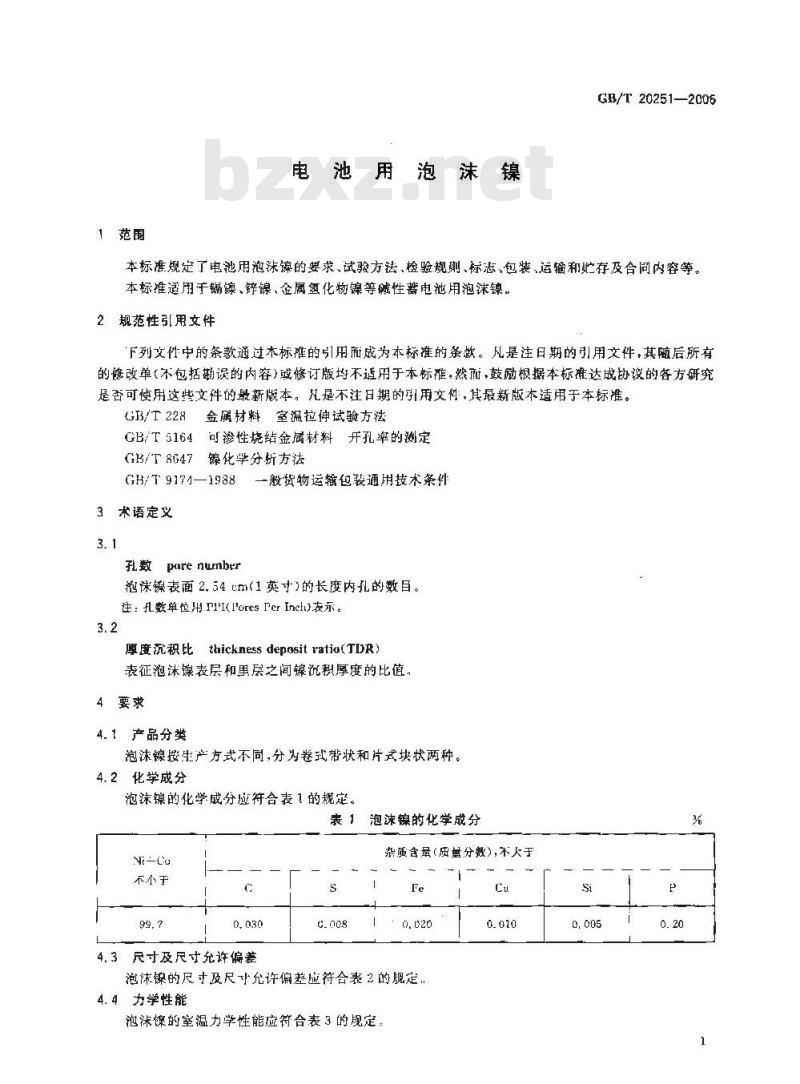

1范围
电池用泡沫
GB/T 20251—2006
本标准规定了电池用泡沫镍的要求、试验方法、检验规则、标志、包装、运输和贮存及合间内容等。本标准适用于镉像、锌镍、金属氢化物镍等碱性蓄电池用泡沫镍。2
规范性引用女件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文科，其最新版本适用于本标准。金属材料室温拉伸试验方法
GB/T228
GB/T5164可渗性烧结金属材料开孔率的测定GB/T8647镍化学分新方法
GB/T 9174—1988
3术语定义
孔数 pare number
一般货物运输包装通用技术条件范沫镖表面2.54 Lm(1英寸)的长度内孔的数目。注：孔数单位用 PPI( Iores Pcr Ineh)表示。3.2
thickness deposit ratio(TDR)厚度沉积比
表征泡沫镍表层和里层之间镍沉积厚度的比值4要求
4.1产品分类
泡沫線按生产方式不同，分为卷式带状和片式块状两种。4.2化学成分
泡沫镍的化学成分应符合表1的规定。表 1泡沫镍的化学成分
不小于
4.3尺寸及尺寸允许偏差
杂质含量(质量分数),不大于

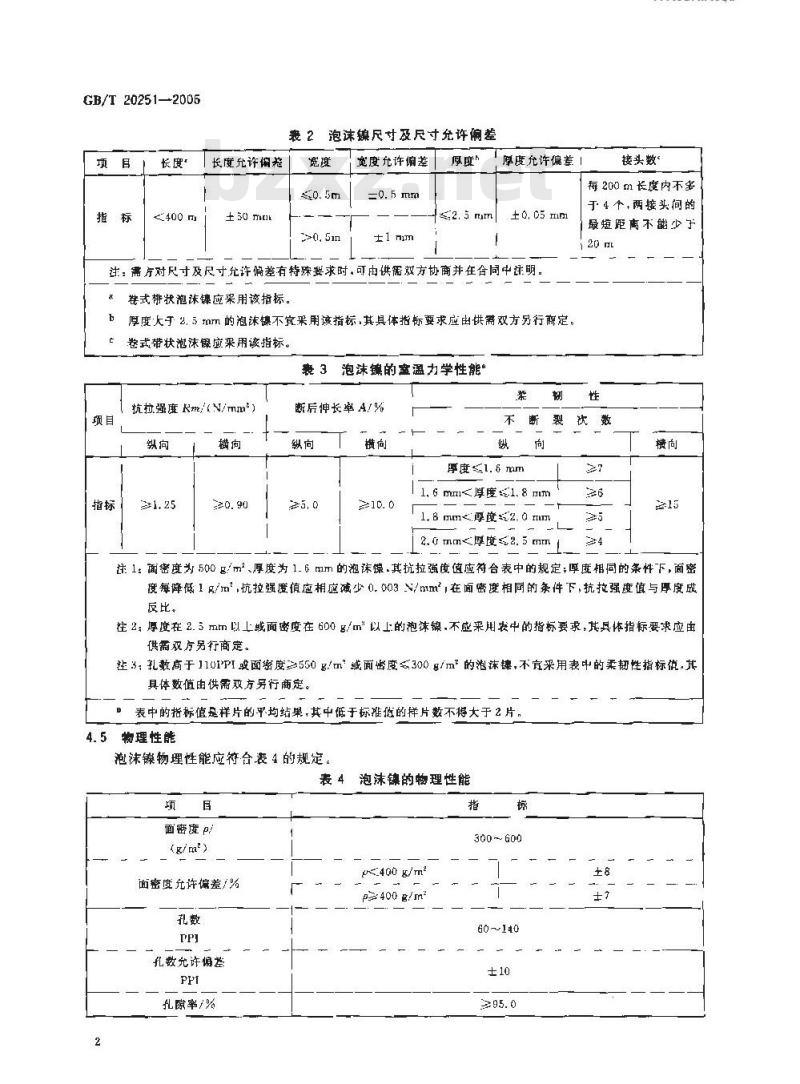

泡沫锦的尺寸及尺寸允许偏差应符合表2的舰定.4. 4力学性能
泡沫镍的室温力学性能应符合表3的规定：Cu
0, 005
GB/T 20251—2005
长度允许询益
±50mm
泡沫镍尺寸及尺寸允许偏差
宽度允许偏差
士1nm
s.2. 5 nm
厚度允许偏差
±0. 05 mm
注：需方对尺寸及尺寸允许俯差有特殊要求时.可内供需双方协商并在合同中注明。荐式带状泡殊锲应采用该指标
厚度大于 2. 5 mm 的泡沐不宜采用该指标,其具体指标要求应由供需双方另行商定。卷式带状游沫腺应采用该指标，囊 3泡沫镶的室温力学性能
抗拉强度Rm（N/mm
断后伸长率A/%
-KANKAca-
接头数
每200m长度内不多
于4个+两接头间的
最短距离不能少于
不断裂次数
厚度1.6 mm
1, 6 mm≤厚度1. 8 m
1.8 mm<厚度x2. 0 mm
2.0mm呼度≤2.5mm
注1：面密度为500g/m、厚度为1.6mm的泡镍.其抗拉强度值应符合表中的规定；呼度相同的条件下，面密度每降低1g/m,抗拉强度值应相应减少0.003N/mm，在面密度相同的条件下，抗拉强度值与厚度成反比。
往 2;厚度在 2. 5 mm 以上或面密度在 600 g/m\以上的泡沫镍,不应采用表中的指标要求,其具体指标要求应由供需双方另行商定。
注3；礼数高于110PI 或面密度≥550 g/m或面出度≤300 g/m2的泡沫、,不宜采用表中的柔韧性指标,其具体数值由供需双方另行商定。表中的指标值是样片的平均结果,其中低于标推位的样片数不得大于2片。物理性能
范沫線物理性能应符合表4的规定。表 4泡沫镶的物理性能
面密度 p
(g/m\)
面密度允许偏差/%
孔数允许偏差
孔隙率/%
.4005/m4
4008/m
300~600
60~140
4. 6外观质量

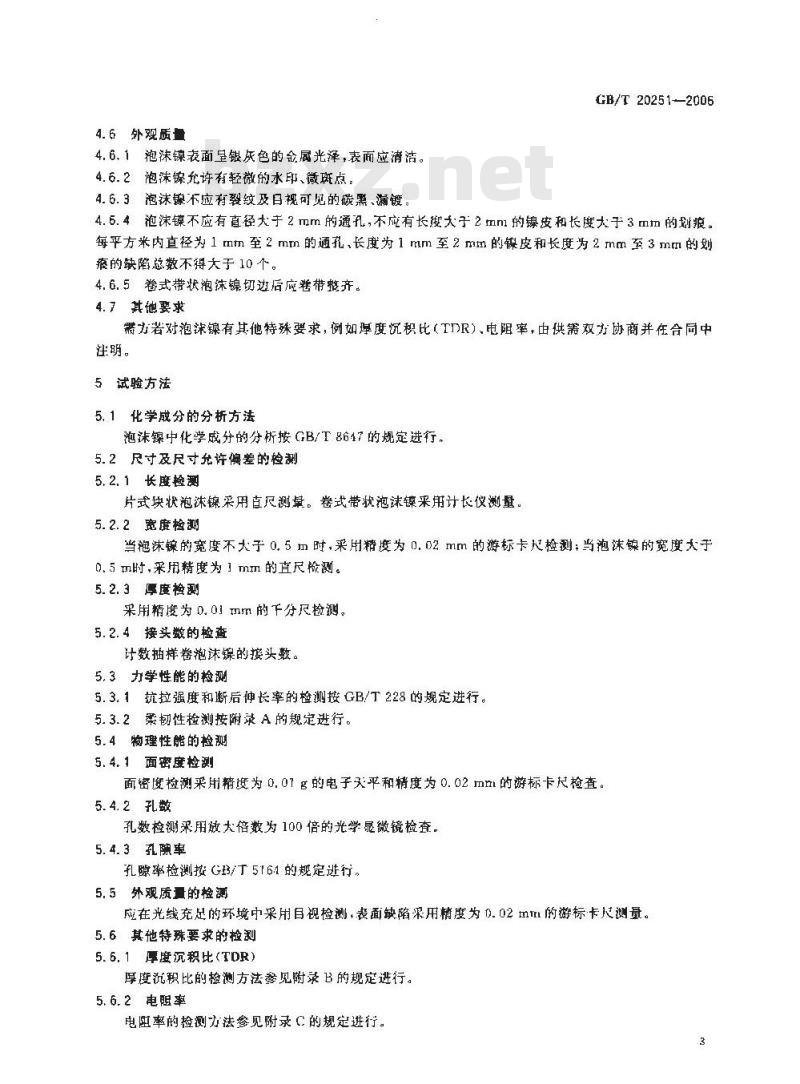

4.6、1袍沫镍表面呈银灰色的金属光泽，表而应清洁。4.6.2泡沫铸允许有轻微的水印、微斑点，4.6.3泡沫镍不应有裂纹及目视可见的碳黑、漏镀，CB/T 20251-2006
4.6.4泡沫镍不应有直径大于2mm的通孔，不应有长度大于2mm的镍皮和长度大于3mm的划痕。每平方米内直径为1mm至2mm的通孔、长度为1mm至2mm的镍皮和长度为2mm至3mm的划的缺陷总数不得大于10个。
4.6.5卷式带状泡沫镍切边后应卷带整齐。4.7其他要求
需方若对泡沫镍有其他特殊要求，例如厚度况积比（TDR）、电阻率，由供需双方协商并在合同中注明。
5试验方法
5.1化学成分的分析方法
范沫镍中化学成分的分析按GB/T8647的规定进行，5. 2尺寸及尺寸充许偏差的检测5.2.1长度检测
片式块状泡沫锦采用直尺测章。卷式带状泡沫镍采用计长仪测量，5. 2. 2宽度检测
当泡沫镍的宽度不大于0.5m时，采用精度为0.02mm的游标卡尺检测；当泡沫镍的宽度大于0. 5 m时,采用精度为 mm 的直尺检测。5. 2. 3厚度检测
采用精度为 0. 01 mm 的下分尺检测。5.2.4接头数的检查
计数抽样卷泡沫锦的接头数。
5.3力学性能的检测
5.3. 1抗拉强度和断后伸长率的检测按GB/T 228的规定进行。5.3.2柔韧性检测按附录A的规定进行。5.4物理性能的检测
5.4. 1面密度检测
面密度检测采用精度为0.01g的电子天平和精度为0.02mr的游标卡尺检查。5.4.2孔数
孔数检测采用放大倍数为100倍的光学显微镜检查。5.4.3孔隙率
孔隙率检测按 G3/ 5161 的规定进行5.5外观质量的检测
应在光线充足的环境中采用目视检测，表面缺陷采用精度为0.02m1m的游标卡尺测量。5.6其他特殊要求的检测
5.6.1厚度沉积比(TDR）
厚度沉积比的检测方法参见附录B的规定进行。5. 6.2电阻率
电阻率的检测方法参见附录（的规定进行。3
GB/T20251—2006
6检验规则
6. 检查和验收
-KANKAca-
6.1.1泡沫银应由供方质量检验部门进行检验，保证产品质量符合本标准或订货合同的规定，6.1.2需方应对收到的产品按本标准的规定进行复验。复验结果与本标准或订货合同的规定不符时，应以书面形式间供方提出，由供需双方协商解决。属于外观质量及尺寸偏差的异议，应在收到产品之日起1周内提出，属于其他性能的异议，应在收到产品之日起1个月内提出，如需仲裁，仲裁取样应由供需双厅共同在需方进行，
6.2组批
泡沫镍应成批提交验收，每批应同一生产工艺的卷式带状泡沫镍或成箱的片式块状泡沫镍组成，批量不限。
6.3检验项目
每批产品出厂前应进行尺寸及尺寸充许偏差、力学性能，物理性能、外观质最的检验。化学成分，厚度沉秘比、电阻率由供方根据生产情况进行定期检测或抽检，但供方应以工艺保证产品可达到本标准的质量要求，如用户要求按批做这些性能的出厂检测，应在合同中注明。6.4取样
泡殊锦取样应符合表5的规定。
表5泡沫镍取样方案表
取样位置
检验项目
化学成分
尺寸及尺允许偏差
抗拉强度
力学性能
物理性能
断后仲长率
柔韧性
面帘度
孔隙率
外观质啦
「卷试带状
任意部位
片试快状
！任意部位，
取样数域
差数(籍数)
按每生产批进行，每生产批
敢－卷(箱)
逐卷（箱）检查
每批10%(卷数或数），
不少于2卷（箱）
【每批10%（卷数或箱数），
不少于2卷（箱）
任意部位
每批5%（卷数箱数），
不少于1卷（箱）
逐卷(箱)检查
6.5检验结果的判定
6.5,1化学成分不合格时,判该批不合格。每卷(籍)
取样效量
纵向和横向
各5片,尺寸为
100mmx20mm
5片，尺寸为
100 mm×100 mml
要求的
章条号
试验方法
的章条号
6.5.2产品尺-]、外观质臣不合格附，判该卷（箱）不合格.供允许切除不合格部分重新检验，合格者交货。
GB/T20251--2006
6.5.3产品的力学性能的捡验有一个试样的试验结果不合格，应从该批中另取双倍数的试样进行重复试验。重复试验结果如有一个试样不合格时，则判该批不合格。6.5.4产品的物理性能不合格时，判该批不合格，但允许供方逐件检验·合格者交货。7标志、包装、运输、贮存
7.1标志
在已检验的每件袍沫镍外包装上应标明：a）供方名称；
供方地址、电话、商标；
c）产品名称；
d）产品规格；
产品批号：
f）产品数量：
g）生产几期：
小）本标准编号，
1）防潮、轻拿轻放、不许倒置标志。7.2包装
7.2.1卷式带状泡沫镍
每一定长度的泡沫镍卷绕在内衬有一层中性纸的特制的工字轮上，外周国用牛皮纸卷封，两决中纤板夹年丁字轮钉装后，用聚氯乙烯袋包装封口，装人相关规格的纸箱或木箱后封箱，纸箱和木箱的要求应分别符合GB/T 9174—1988 中4,1.1和4.1.4的规定。7.2.2片式块状泡沫镍
一定面积的泡沫镍登放整齐，用牛皮纸打包，案氯乙烯袋包装封门，装人相关舰格的纸箱或木箱居封箱，纸箱和.木籍的要求应分别符合GB/T9174--1988中4.1.和4.1.4的规定。7.2.3需方对包装有特殊要求时，由供需双方协商并在合同中注明。7.3运输和贮存
7.3.1在运输中应小心轻放，禁止剧烈摄动,碰撞和重压，并不得与有腐蚀性的物品混运。7.3.2泡沫镍应在符合以下条件的环境下贮存：a）泡沫镍产品货架应如钉15cm高的防谢材料或置放在离地面60tm的支货架上:泡沫镍产品的外包装应完好无损；
b）环境温度≤45℃，相对凝度≤80%；e）环境中禁止有NH、HC1、IINO.，SO,和SO等魔蚀性气体。7.3.3泡沫镍自生产之日起，在满足本标准7.3.2要求的贮存坏境下，保质期为6个月。7. 4质量证明书
每批产品应附有产品质量证明书，注明：a！供方名称；
b）产品名称：
c）产品规格：
d）产品批号：
e）产品件数或净重：
各项分析检验结果或质量部门印记；R）出广日期（或包装日期），
GB/T 20251—2006
订货单（或合同)内容www.bzxz.net
订购本标准所列材料的订货单（或含间)内应包括下列内容：a）产品名称，
b）产品规格；
）数量或重量；
本标准编号：
其他。
