【国家标准(GB)】 低温单式空调机

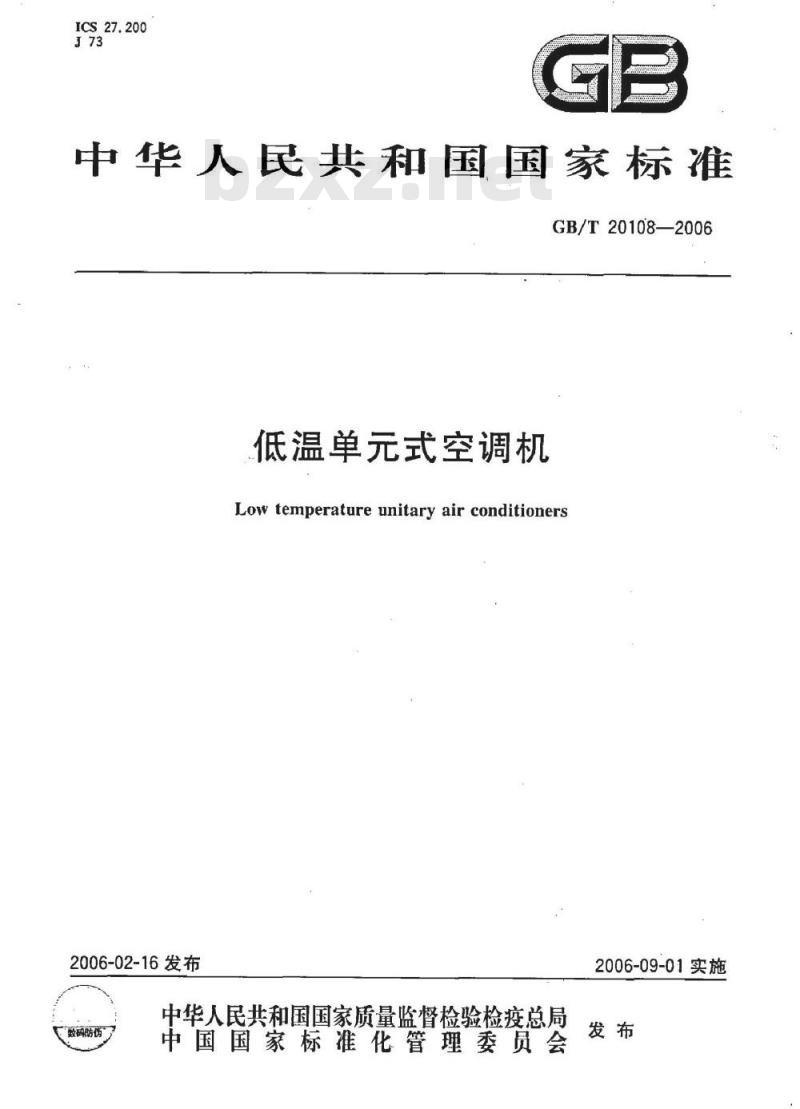

ICS27.200
中华人民共和国国家标准
GB/T20108—2006
低温单元式空调机
Low temperature unitary air conditioners2006-02-16发布
数码防伤
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-09-01实施
GB/T20108—2006

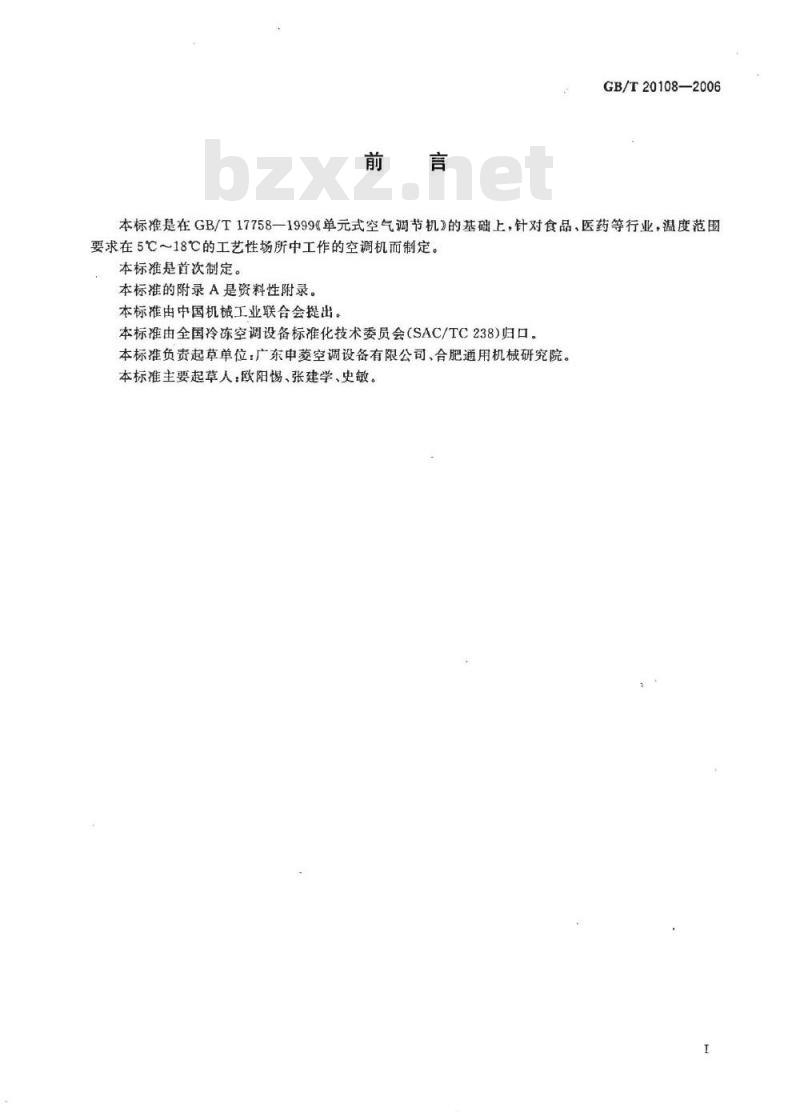

本标准是在GB/T17758—一1999《单元式空气调节机》的基础上，针对食品、医药等行业，温度范围要求在5℃～18℃的工艺性场所中工作的空调机而制定。本标准是首次制定。
本标准的附录A是资料性附录。
本标准由中国机械工业联合会提出。本标准由全国冷冻空调设备标准化技术委员会（SAC/TC238)归口。本标准负责起草单位：广东申菱空调设备有限公司、合肥通用机械研究院。本标准主要起草人：欧阳惕、张建学、史敏。1范围
低温单元式空调机
GB/T20108--2006

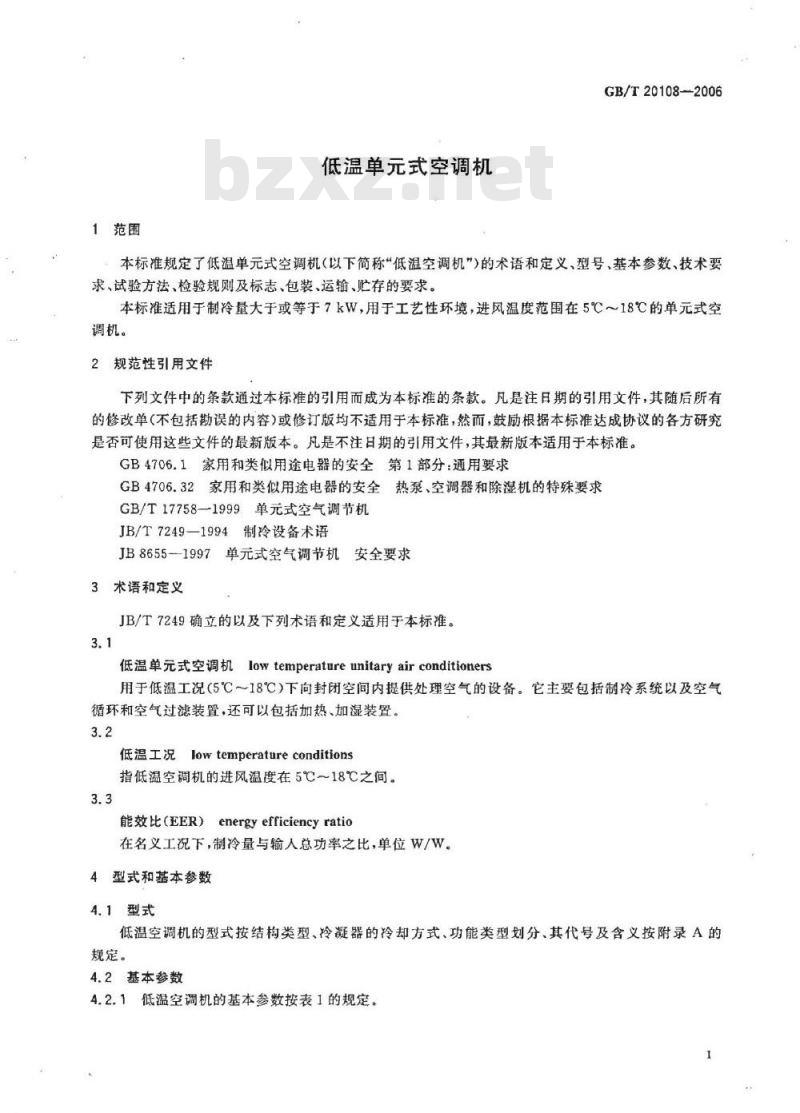

本标准规定了低温单元式空调机（以下简称“低温空调机）的术语和定义、型号、基本参数、技术要求、试验方法、检验规则及标志、包装、运输、贮存的要求。本标准适用于制冷量大于或等于7kW，用于工艺性环境，进风温度范围在5℃～18℃的单元式空调机。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB4706.1家用和类似用途电器的安全第1部分：通用要求GB4706.32家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求GB/T17758—1999单元式空气调节机JB/T7249—1994制冷设备术语
JB8655-1997单元式空气调节机安全要求3术语和定义
JB/T7249确立的以及下列术语和定义适用于本标准。3.1
低温单元式空调机lowtemperatureunitaryairconditioners用于低温工况（5℃～18℃）下向封闭空间内提供处理空气的设备。它主要包括制冷系统以及空气循环和空气过滤装置，还可以包括加热、加湿装置。3.2
低温工况lowtemperatureconditions指低温空调机的进风温度在5℃～18℃之间。3.3
能效比（EER）energyefficiencyratio在名义工况下，制冷量与输人总功率之比，单位W/W。4型式和基本参数
4.1型式
低温空调机的型式按结构类型、冷凝器的冷却方式、功能类型划分、其代号及含义按附录A的规定。
4.2基本参数

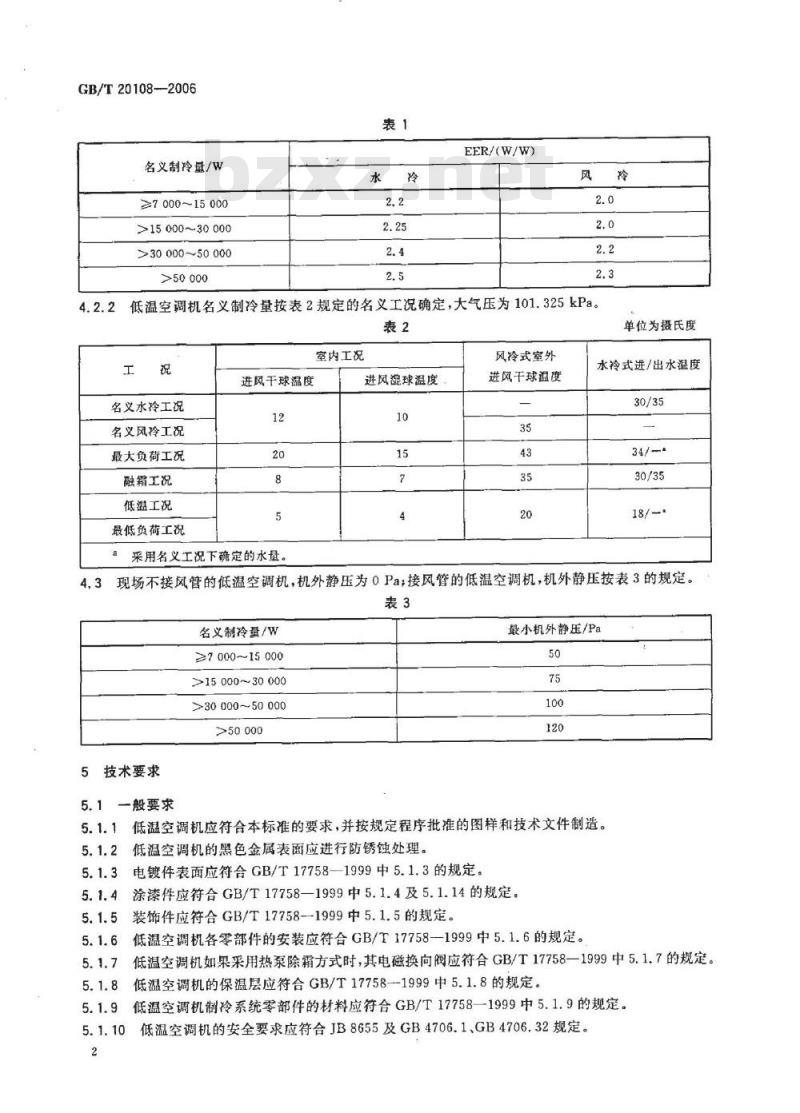

4.2.1低温空调机的基本参数按表1的规定。GB/T20108-—2006
名义制冷量/W
≥7000~15000
>15000~30000
>30000~50000
>50000
EER/(W/W)
低温空调机名义制冷量按表2规定的名义工况确定，大气压为101.325kPa。4.2.2
名义水冷工况
名义风冷工况
最大负荷工况
融霜工况
低温工况
最低负荷工况
室内工况
进风干球温度
a采用名义工况下确定的水量，
进风湿球温度
风冷式室外
进风干球温度
单位为摄氏度
水冷式进/出水温度
18/—
3现场不接风管的低温空调机，机外静压为0Pa；接风管的低温空调机，机外静压按表3的规定。4.3
名义制冷量/W
≥7000~15000
>15000~30000
>30000~50000
>50000
技术要求
一般要求
最小机外静压/Pa
低温空调机应符合本标准的要求，并按规定程序批准的图样和技术文件制造。5.1.1
5.1.2低温空调机的黑色金属表面应进行防锈蚀处理。5.1.3电镀件表面应符合GB/T17758—1999中5.1.3的规定。5.1.4

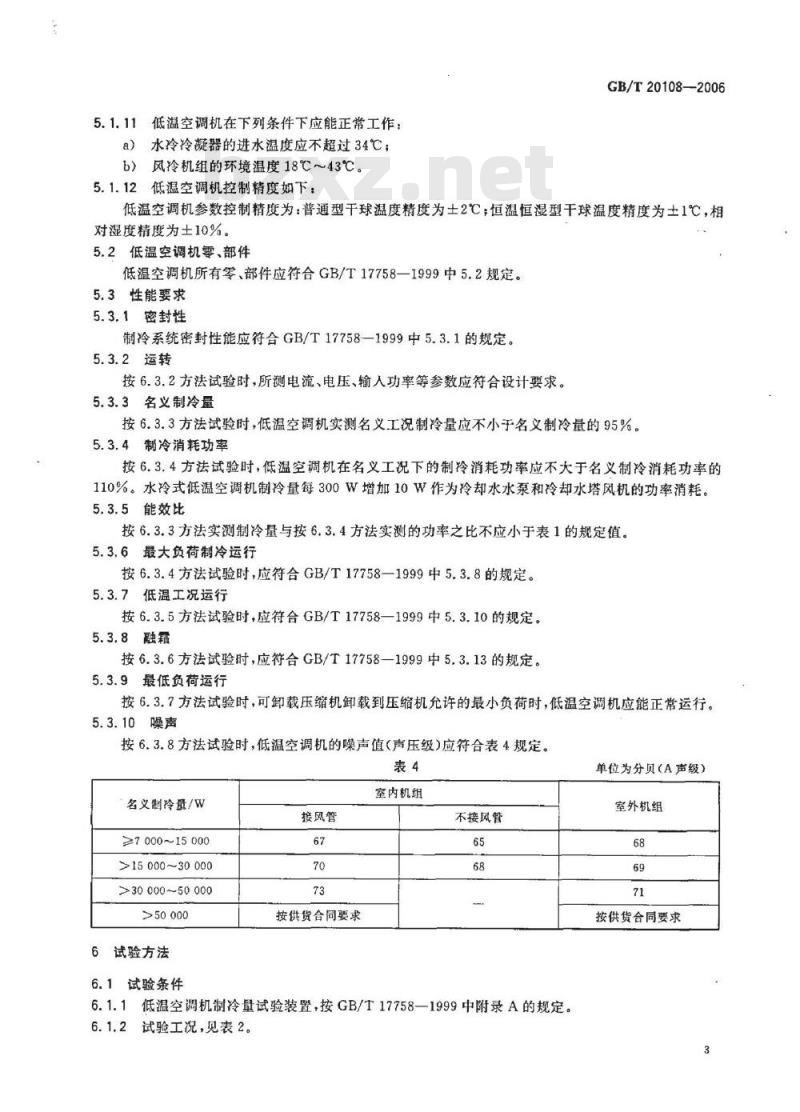

涂漆件应符合GB/T17758—1999中5.1.4及5.1.14的规定。装饰件应符合GB/T17758—1999中5.1.5的规定。低温空调机各零部件的安装应符合GB/T17758—1999中5.1.6的规定。低温空调机如果采用热泵除霜方式时，其电磁换向阀应符合GB/T17758—1999中5.1.7的规定。低温空调机的保温层应符合GB/T17758--1999中5.1.8的规定。低温空调机制冷系统零部件的材料应符合GB/T17758—1999中5.1.9的规定。低温空调机的安全要求应符合JB8655及GB4706.1、GB4706.32规定。5.1.11低温空调机在下列条件下应能正常工作：a）水冷冷凝器的进水温度应不超过34℃；b）风冷机组的环境温度18℃～43℃。5.1.12低温空调机控制精度如下：GB/T20108—2006
低温空调机参数控制精度为：普通型干球温度精度为土2℃；恒温恒湿型干球温度精度为土1℃，相对湿度精度为土10%。
5.2低温空调机零、部件
低温空调机所有零、部件应符合GB/T17758—1999中5.2规定。5.3性能要求
5.3.1密封性
制冷系统密封性能应符合GB/T17758—1999中5.3.1的规定。5.3.2运转
按6.3.2方法试验时，所测电流、电压、输人功率等参数应符合设计要求。5.3.3名义制冷量
按6.3.3方法试验时，低温空调机实测名义工况制冷量应不小于名义制冷量的95%5.3.4制冷消耗功率
按6.3.4方法试验时，低温空调机在名义工况下的制冷消耗功率应不大于名义制冷消耗功率的110%。水冷式低温空调机制冷量每300W增加10W作为冷却水水泵和冷却水塔风机的功率消耗5.3.5能效比
按6.3.3方法实测制冷量与按6.3.4方法实测的功率之比不应小于表1的规定值。5.3.6最大负荷制冷运行
按6.3.4方法试验时，应符合GB/T17758—1999中5.3.8的规定。5.3.7低温工况运行
按6.3.5方法试验时，应符合GB/T17758—1999中5.3.10的规定。5.3.8融霜
按6.3.6方法试验时，应符合GB/T17758—1999中5.3.13的规定。5.3.9最低负荷运行
按6.3.7方法试验时，可卸载压缩机卸载到压缩机允许的最小负荷时，低温空调机应能正常运行。5.3.10噪声
按6.3.8方法试验时，低温空调机的噪声值（声压级）应符合表4规定。表4
名义制冷量/W
≥7000~15000
>15000~30000
>30000~50000
>50000
6试验方法
6.1试验条件
接风管
按供货合同要求
室内机组
不接风管
6.1.1低温空调机制冷量试验装置，按GB/T17758—1999中附录A的规定。6.1.2试验工况，见表2。
单位为分贝（A声级）
室外机组
按供货合同要求
GB/T20108—2006
6.1.3仪器仪表的型式及精度，按GB/T17758--1999中6.1.3的规定。6.1.4低温空调机进行制冷量试验时，试验工况参数的读数允差按GB/T17758—1999中6.1.4的规定。6.1.5低温空调机进行融霜、最低负荷运行工况考核和低温试验时，试验工况参数的读数允差按GB/T17758—1999中6.1.5的规定。6.2试验的一般要求
试验的般要求按GB/T17758--1999中6.2的规定。6.3试验方法
6.3.1制冷系统密封性能试验，按GB/T17758-1999中6.3.1的规定。运转试验，按GB/T17758—1999中6.3.2的规定。6.3.2
制冷量试验，按6.1.1规定的方法和表2规定的名义制冷工况进行试验。制冷消耗功率试验，按6.3.3方法测定制冷量同时，测试低温空调机的输入功率、电流。低温工况试验，按表2规定的低温工况，及按GB/T17758-1999中6.3.10的规定进行。融霜试验，按表2规定的融霜工况，及按GB/T17758—1999中6.3.13的规定进行。6.3.6
最低负荷运行工况，按表2规定的最低负荷运行工况稳定后连续运行1h；然后停机3min6.3.7
（此时电压上升不超过3%），再启动运行1h。6.3.8噪声试验，按GB/T17758—1999中6.3.14的规定进行。6.3.9
电镀件盐雾试验，按GB/T17758—1999中6.3.15的规定进行。涂漆件的漆膜附着力试验，按GB/T17758—1999中6.3.16的规定进行。6.3.10
检验规则
出检验
每台机均应做出厂检验，检验项目按表5的规定。表5
检验项目
一般检查
绝缘电阻
介电强度
泄漏电流
接地电阻
防触电保护
制冷系统密封性bZxz.net
制冷量
制冷消耗功率
能效比
最大负荷制冷
出厂检验抽样检验
型式检验
技术要求
GB/T17758—-1999中8.1
GB/T17758-1999中8.2
JB8655
试验方法
JB8655
GB/T17758—1999中5.3.15GB/T17758—1999中6.3.15.3.2
6.3.3,6.3.4
检验项目
低蕴工况
最低负荷运行
电镀件盐雾试验
涂漆件的漆膜附着力
出厂检验
抽样检验
注“√”为应做项目，“二”为不做项目。7.2抽样检验
表5（续）.
型式检验
技术要求
GB/T20108-2006
试验方法
7.2.1低温空调机应从出厂检验合格的产品中抽样，检验项目和试验方法按表5的规定。7.2.2低温空调机抽样检验的工况按表2规定。7.2.3抽样方法按GB/T17758—1999中7.2.3的规定。7.3型式试验
7.3.1新产品或者定型产品作重大改进，第一台产品应该作型式试验，检验项目按表5的规定。7.3.2型式试验时间不应少于试验方法中规定的时间，运行时如有故障在故障排除后应重新检验，8标志、包装、运输及贮存
按GB/T17758--1999中第8章的规定。GB/T20108-2006
A.1空调机的型号规定
A.2型号示例
附录A
（资料性附录）
低温单元式空调机型号表示方式风冷机的压缩机放置位置，N表示在室内，W表示在室外名义制冷量kw
玲凝器散热类型，“F”表示风冷型，水冷不表示DH恒温恒湿式型低温单元式空调机，DL单冷型低温单元式空调机名义制冷量为20kW的，水冷单冷型低温单元式空调机型号：DL20。a）
b）名义制冷量为12kW的，压缩机置于室内机，风冷恒温恒湿型低温单元式空调机型号：DHF12N。
