【国家标准(GB)】 土工合成材料 防渗性能 第2部分 渗透系数的测定

ICS 59.080.70
中华人民共和国国家标准
GB/T19979.2—2006
土工合成材料
防渗性能
第2部分：渗透系数的测定
Ccosynthetics--Penetrition-reslst property-Part 2:Determination of penetratlon coefricient2006-03-10发布
中华人投传和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-07-01实施
门H/199794+合皮材料防渗性能多包括2个部分：第1部分，而静水压药测洲定：
一第2部分，净透系数的测定
木部分是GB/T19979的第2部分
GH/T19979.2—2006
本部分居在（H/176421SS8土合成材料非织造泵合上工膜所录A的基础上剑定的。本帮分的除表A是资粘性除录。
本部分由全国编料品标准化执术委员会产业纺织品分会（SAC/TC239/SC)正几本部分计纺织一业标准化计究所和国家拥效职产品质量监哲检验中心负起草。本部分主要起人，工年来满中款郁立，“祥。本带分首次发布：
1范围
士工合成材料防凝性能
第2部分：渗透系数的测定
GB/T19979.2—2C06
GBT19979的本音：分制定了+工合成材料附丧性能一一游透系数的澳定方运。本部分适羽于各类土二防漆材料，妇土.碟、发合土1膜，土上防水膜材等，其亿院水、断接材料可履采用。
规范性引用文件
，死文件中的条故通过B/179的本部分的引州而成为木都分的杀款。几尼注H期的引用件其成后所在的修改单（不他活助竭的内穿）成悠订胶均不适用丁车部分：然而鼓励期本部分运成协议的各力列究是否可使月这典文件的量新版本，儿是千注日期的引用文件，其最新版本压十本部分。
CB/T1326u土布联拦和试样准备
GH/T13711工布原变的视定
3原理
样品在一定压力水若作月下可能会产生微小流·测定车规定水压差下一定时间内道过试年内接流量（即举流速度)及试相厚，即可计算求得雄系数。4仪器设备
渗透性测定装置应包括水湖玉装置、举透仓、渗流量测定装置学，其主要部件及要求如下，图：是一种实用的游适性测痘装置示意图）净道水收免百
进水证
888888888888888888
898998898989
高儿净地仓
同1涨透性测定辣置示意围
常压在www.bzxz.net
CB/T19979.2—2006

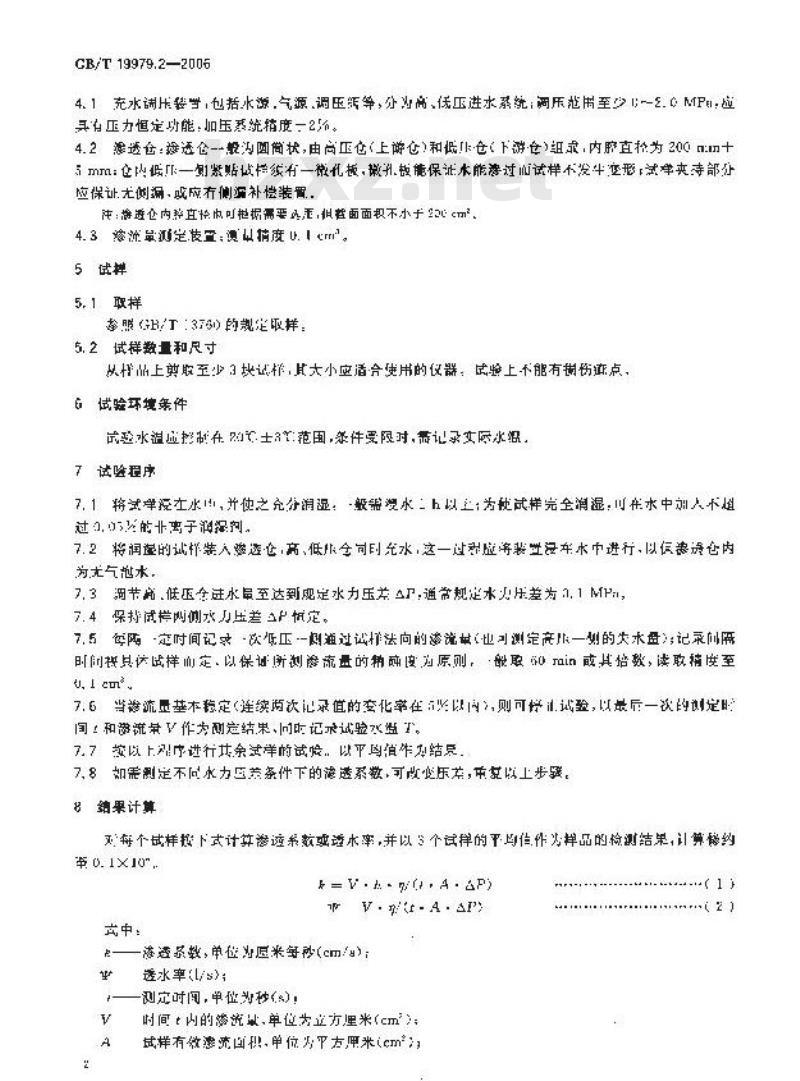

4.1充水谢压转当，包括水源，气源调压钙等，分火高、保压进水系统：压范用至少--2.0MPE应其有正力恒定功能：归压率统精度一2次。4.2准透色签透仓-般沟圆简状，由高压它（上游它和低仓（下游仓）组我，内脐直检为2001十5mM：在内低一划紧贴战偿发有一微礼板，微引极能保证本能游过心试样不发牛变形试举夹持部尔应保证尤侧涡，必应有侧测补偿装胃.注：游避仓内将直快收可艳据需要此，替面面权不小于22心cm，4.3浓流量测定装置：测以摘度U.1ml。5试样
5.1取样
参照GB/T：376)的热定取样：
5.2试样数量和尺寸
从相品上剪取至少3块试样，其大小应适合使用的仅器：试验上不能有谢伤迹点，6试验环境条件
成验水退血找制在则记士3范国，条件零限时，需证录文际水温7试验程序
7.1将试学授士水叫，并使之充分消湿：般需漫水二h以上为使试样完全润湿：川在水中剂人不过过的离子润保
7.2将润谨的试样装人爱透么，高，低非全可时充水，这一过群应将装置没车术中进行,以信患透色内为光气水，
7.3调节就，低压含进水最至达到观定水力压差4，通常规定水压差为1,1MP:1，7.4、保持试样例水力压差户定。7.5每两-定时间记次低压一-则通过试法向的渗流其（业可测定产片一划的大求盘；记录间两时间具达试样血定，以保证所划降流量的销度为原则，般取in或其培数，读取摘度至U,l cm
了6当流量基本移定（连续两次记录值的变化宰在必以内，则可择1.试验，以最后一次的定时间！和带流录V作为副危结果间所记求试验双。了，子较以上！序进行并余试详的试险：以平图消作本结是。7.8，如需测定不回水力巨差条件下的潜透系激，可收变压差，中女以上步照，8结果计算
对每个试样按下式计算渗这系数或适术率，并以3个试样的平与信作为样品的检测结果，计算修约0.1×10°
k=V.h-.A.APS
式中：
海透系教，单位为应米每秒（cm/y）：墅
透水宰(1/s>;
测定吋间，单位为秒)！
时间t内的渗流或，单位为立方厘米（cm）；试样有效率流国积,单位灯平方单米cm(l
GR/T19979.2—2006

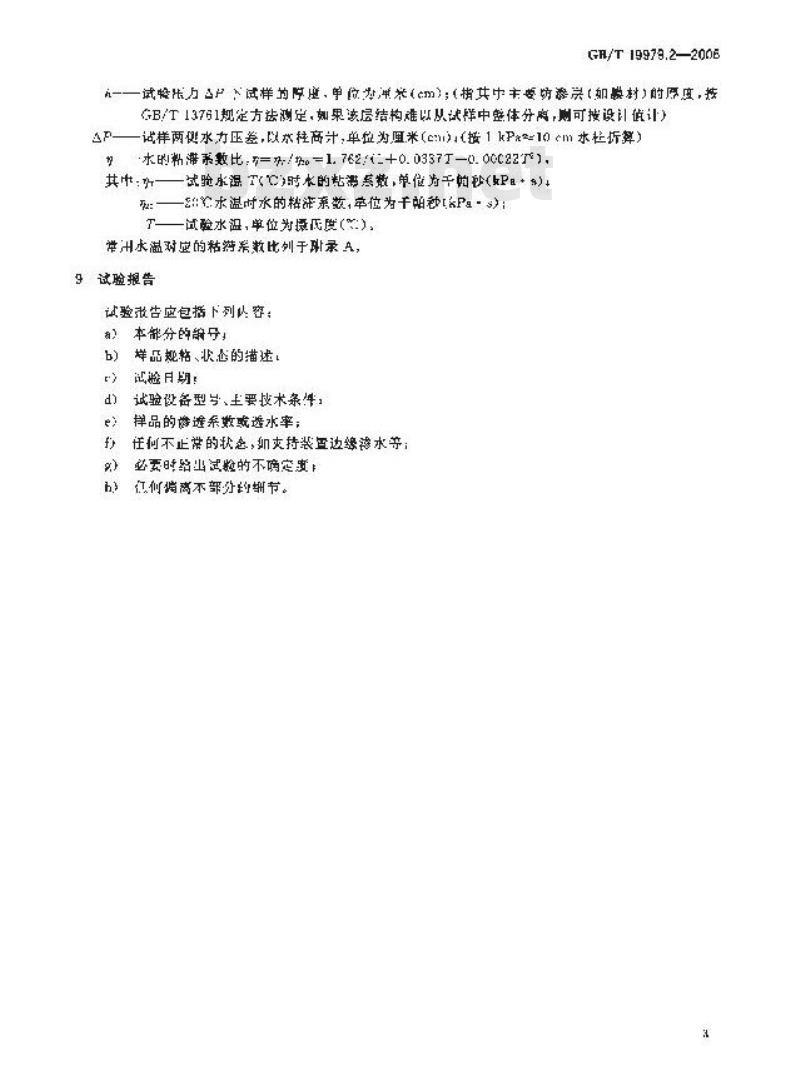

一一试检除方≥产试样的停座,单位弹术(cm);(相共中主要防获宗(如映)的厚度,按GB/T13761规定方法测定，如果该层结构难以从试群中整体分离，则可按设计值计）么F—试样两健水力压差，以茶柱高计，单位为厘米（c)（按1kP=10m水性折算）水的粘滞系数比，=外/。=1.762，（+0.0337T—0.00C22产）其中：疗—一试验求湿T(C时本的粘带系数，单位为干帕秘(P+s)——水温时水的楷系数，草位为帕教(Pa·s)：于—试验水温，单位为录底度（%)，常洲求溢对应的粘游系救比列于球录A，9试验根告
试验我告应包括下列内容：
本部分的的号，
样品规粘、状态的描递。
试捡月期：
试验设备型号、主要技术条件，择品的情透系数或选水率；
任何不止常的状态，如丈持装宣边缘稳水等：必要时给出试始的不确定！
认何消离不部分约圳节。
CB/T19979.2—2096
格两系数致比
1, 295
1, 397
带后教计
1, 28#
（资料性附录）
常用粘滞系数比
粘流点效比
--21-1
-- 240
： :24
粘瑞系数比
1, 157
！格设系效比
1, 066
1, nG3
拓筛系数比
粘筛丢效H
0, 947
G s115
表A1 (缕)
拓滞系效比
o, $34
游系数比
3, se1
2, 841
5, S59
0, 644
CB/T 19979.2—2006
粘布影数比
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
