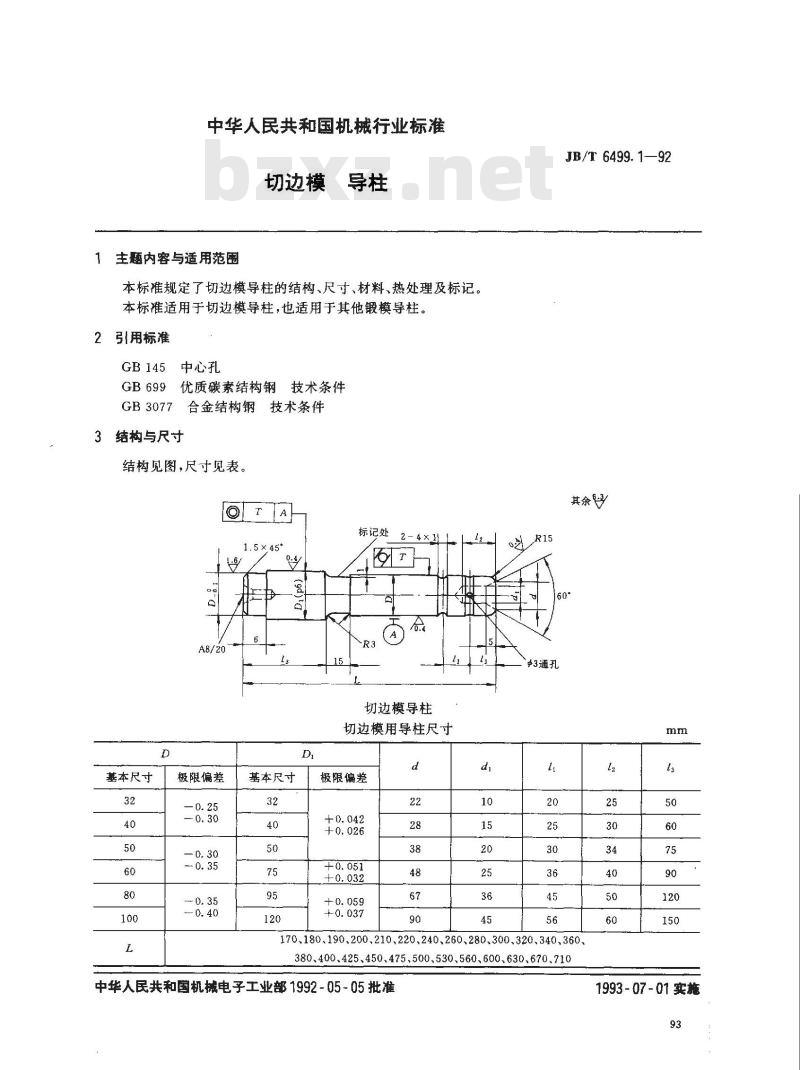

中华人民共和国机械行业标准
切边模
1主题内容与适用范围
本标准规定了切边模导柱的结构、尺寸、材料、热处理及标记。本标准适用于切边模导柱，也适用于其他锻模导柱。2引用标准
GB 145
中心孔
优质碳素结构钢技术条件
GB 699
GB3077合金结构钢技术条件
3结构与尺寸
结构见图，尺寸见表。
标记处
1.5 × 45°
基本尺寸
极限偏差
— 0. 25
基本尺寸
切边模导柱
切边模用导柱尺寸
极限偏差
JB/T6499.1—92
其余学
3通孔
170、180、190、200、210、220、240、260、280、300、320、340、360、380、400、425、450、475、500、530、560、600、630、670、710中华人民共和国机械电子工业部1992-05-05批准12
1993-07-01实施
JB/T6499.1—92

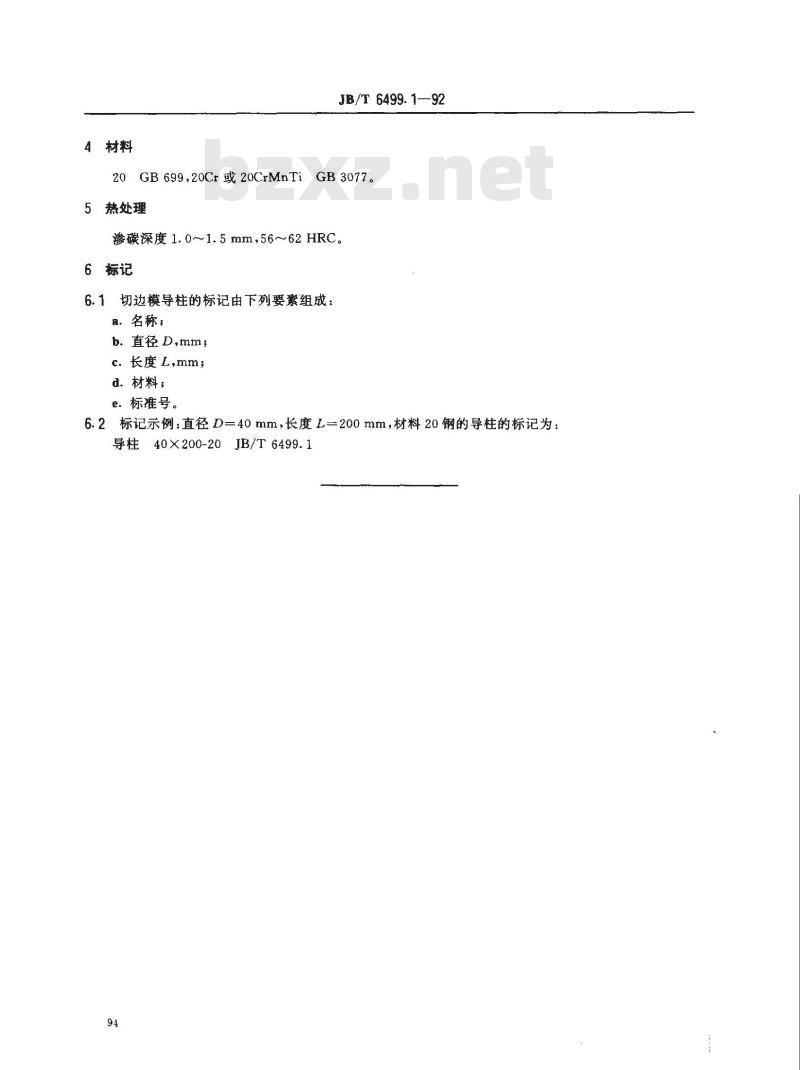

20GB699,20Cr或20CrMnTiGB3077。5热处理
渗碳深度1.0~1.5mm，5662HRC。6标记
6.1切边模导柱的标记由下列要素组成：a．名称；
b.直径D，mmwwW.bzxz.Net
c.长度L，mm，
d.材料；
e：标准号。
6.2标记示例：直径D=40mm，长度L=200mm，材料20钢的导柱的标记为：导柱40×200-20JB/T6499.1
