中华人民共和国机械行业标准
机械压力机锻模
主题内容与适用范
本标准规定了机械压力机锻模导柱的结构、尺寸、材料、热处理及标记。本标准适用于机械压力机锻模导柱，也适用于其他锻模导柱。2引用标准
GB145中心孔wwW.bzxz.Net
GB699优质碳素结构钢技术条件
GB3077合金结构钢技术条件

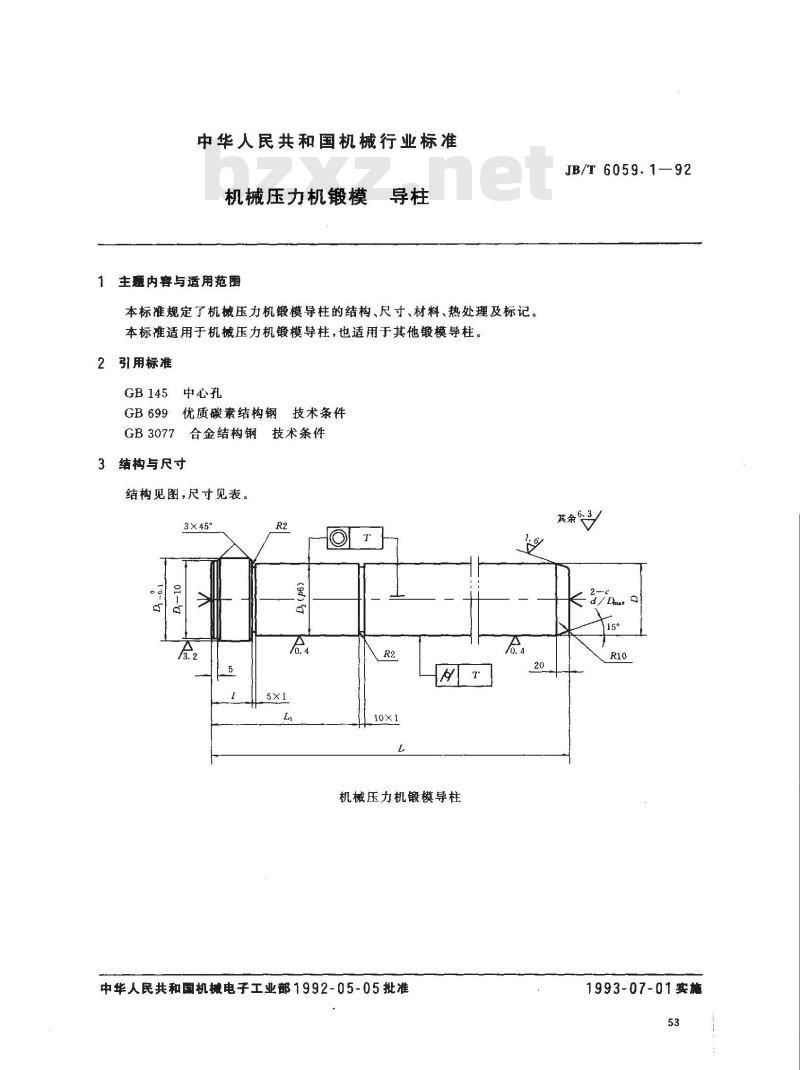

3结构与尺寸
结构见图，尺寸见表。
3×45°
(9d)℃
机械压力机锻模导柱
中华人民共和国机械电子工业部1992-05-05批准20
JB/T 6059.1—92
1993-07-01实施
基本尺寸
极限偏差
JB/T6059.1—92

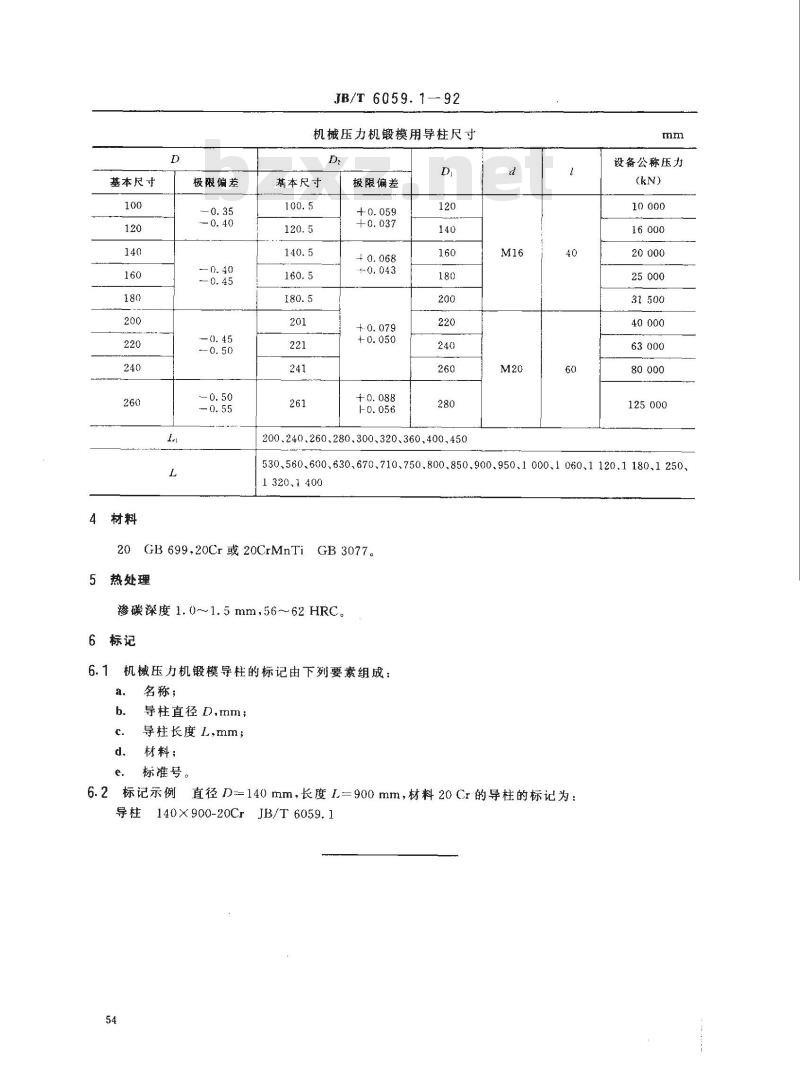

机械压力机锻模用导柱尺寸
基本尺寸
极限偏差
200.240.260,280,300、320、360、400、450d
设备公称压力
125000
530、560、600、630、670、710、750、800、850、900、950、1000、1060、1120.1180、1250、1320,1400
20GB699,20Cr或20CrMnTiGB3077。5热处理
渗碳深度 1.0~1.5mm,56~~62HRC。6标记
6.1机械压力机锻模导柱的标记由下列要素组成：a.
名称；
导柱直径D.mm;
导柱长度L,mm，
材料；
标准号。
6.2标记示例直径D=140mm，长度L=900mm，材料20Cr的导柱的标记为：导柱140×900-20CrJB/T6059.1
