【机械行业标准(JB)】 锤锻模 菱形固定楔

中华人民共和国机械行业标准
锤锻模
形固定楔
1主题内容与适用范围
本标准规定了菱形固定楔的结构、尺寸、材料、热处理及标记，本标准适用于锤锻模、也适用于螺旋压力机锻模和切边模等菱形固定楔。2引用标准
优质碳素结构钢技术条件
GB 699
3结构与尺寸

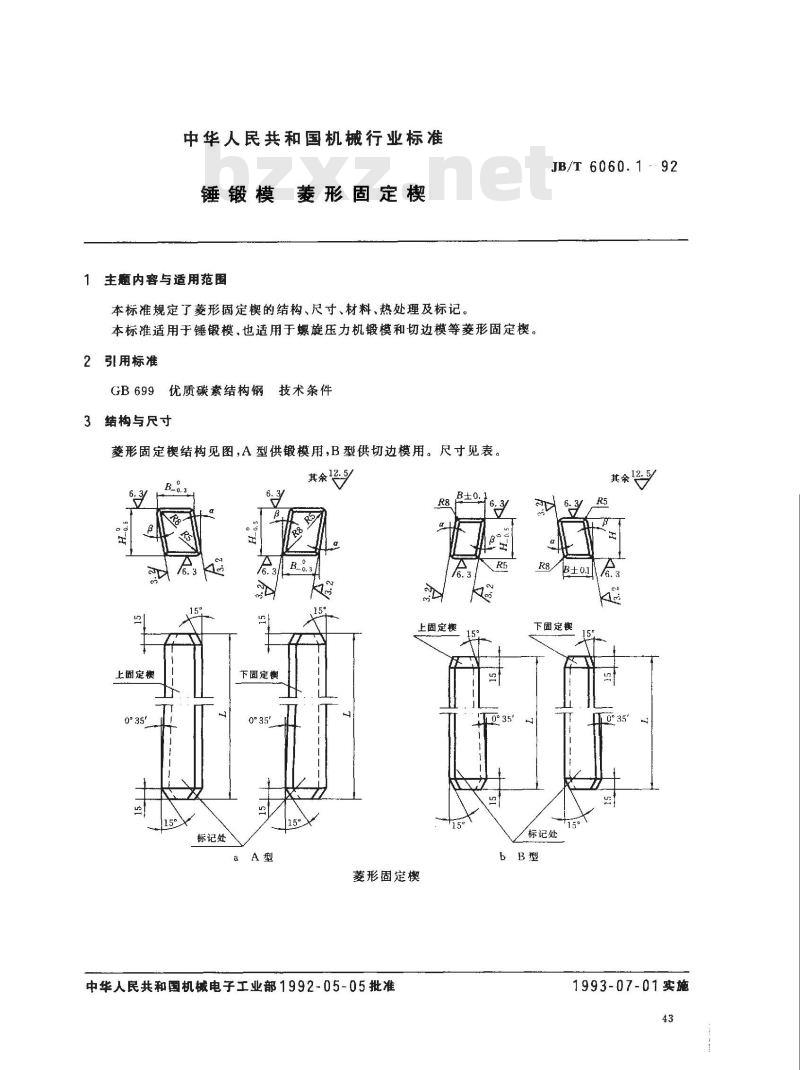

菱形固定楔结构见图，A型供锻模用，B型供切边模用。尺寸见表。B_.
上固定换
0°35'
标记处
其余%
下固定模
上固定模
菱形固定模
中华人民共和国机械电子工业部1992-05-05批准159
JB/T 6060.1 .. 92wwW.bzxz.Net
其余12.5
下固定模
标记处
1993-07-01实施
JB/T 6060.1-92

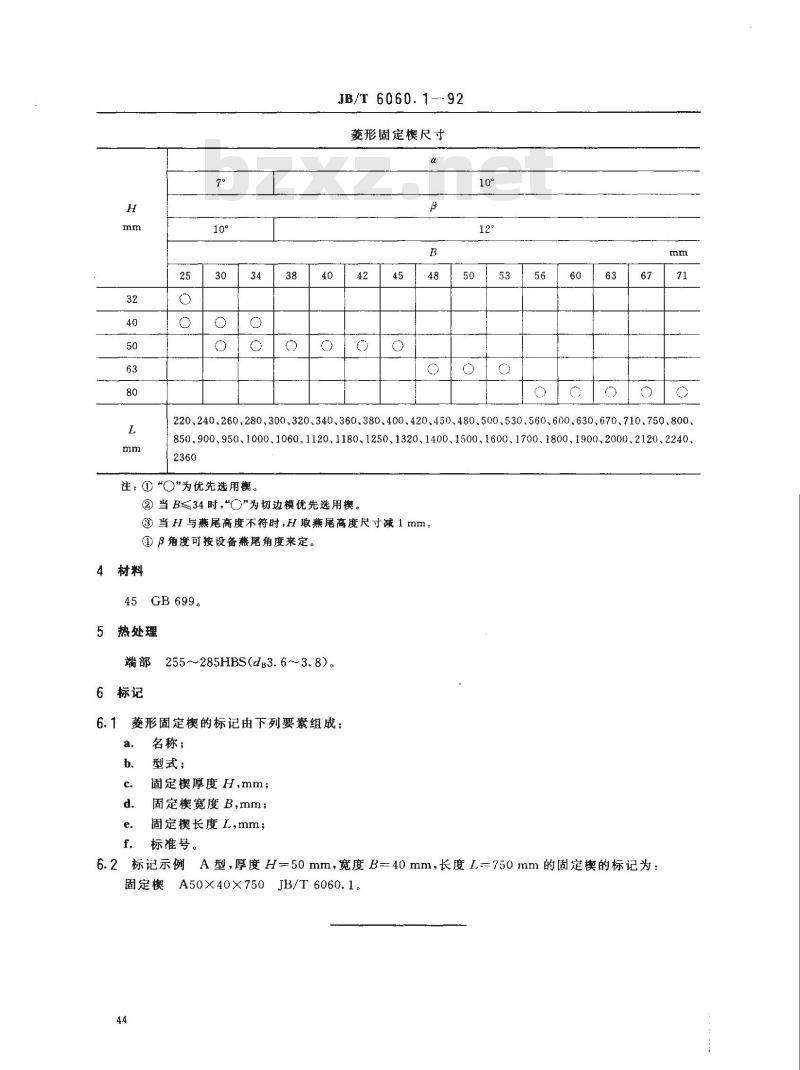

菱形固定楔尺寸
220.240、260.280.300.320.340、360、380.400、420、450.480、500、530.560.600.630、670、710.750、800、850、900、950、1000、1060、1120、1180、1250、1320,1400、1500、1600、1700、1800、1900、2000、2120、2240、2360
注：①“”为优先选用楔。
②当B≤34时，“”为切边模优先选用模。当H与熏尾高度不符时，H取尾高度尺寸减1mm。①β角度可按设备尾角度来定。材料
45GB 699。
热处理
端部255~285HBS(dg3.6~3.8)。
6标记
6.1菱形固定楔的标记由下列要素组成：a.
名称；
型式；
固定楔厚度Hmm；
固定楔宽度B,mm；
固定楔长度 L,mm；
标准号
6.2标记示例
A型，厚度H=50mm，宽度B=40mm，长度L=750mm的固定楔的标记为：固定楔
A50X40X750 JB/T 6060.1。
