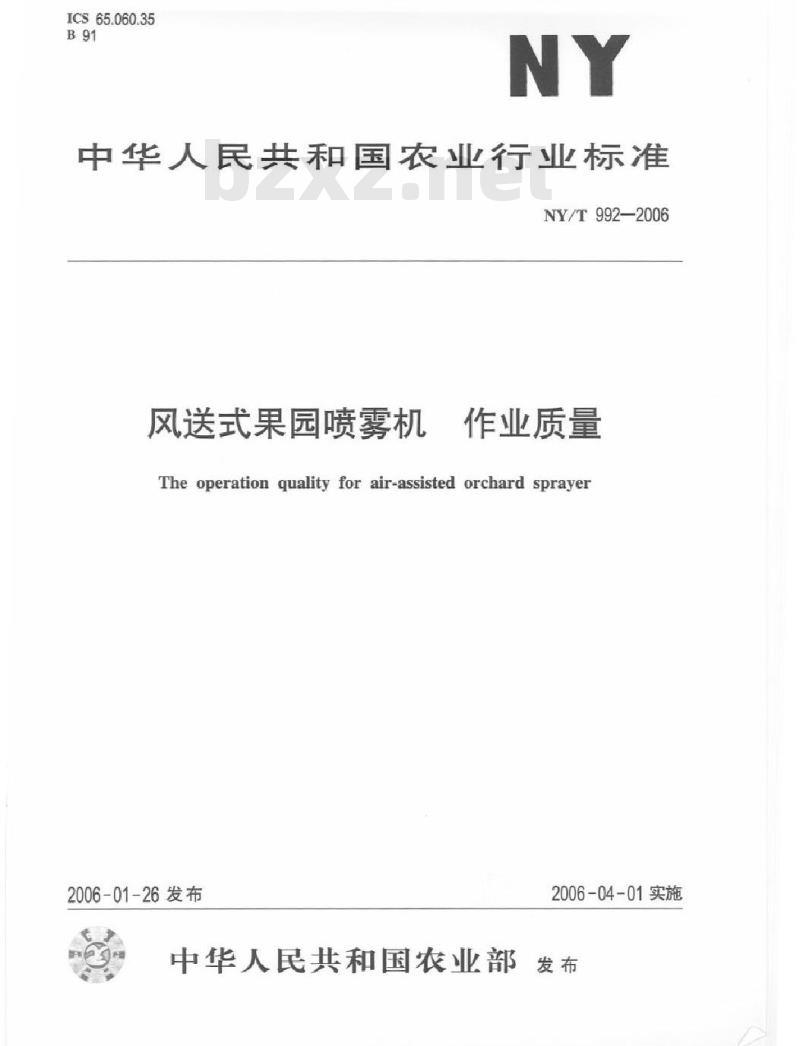

【农业行业标准(NY)】 风送式果园喷雾机作业质量

ICS65.060.35
中华人民共和国农业行业标准
NY/T 992—2006
风送式果园喷雾机
作业质量
The operation quality for air-assisted orchard sprayer2006-01-26发布
2006-04-01实施
中华人民共和国农业部发布

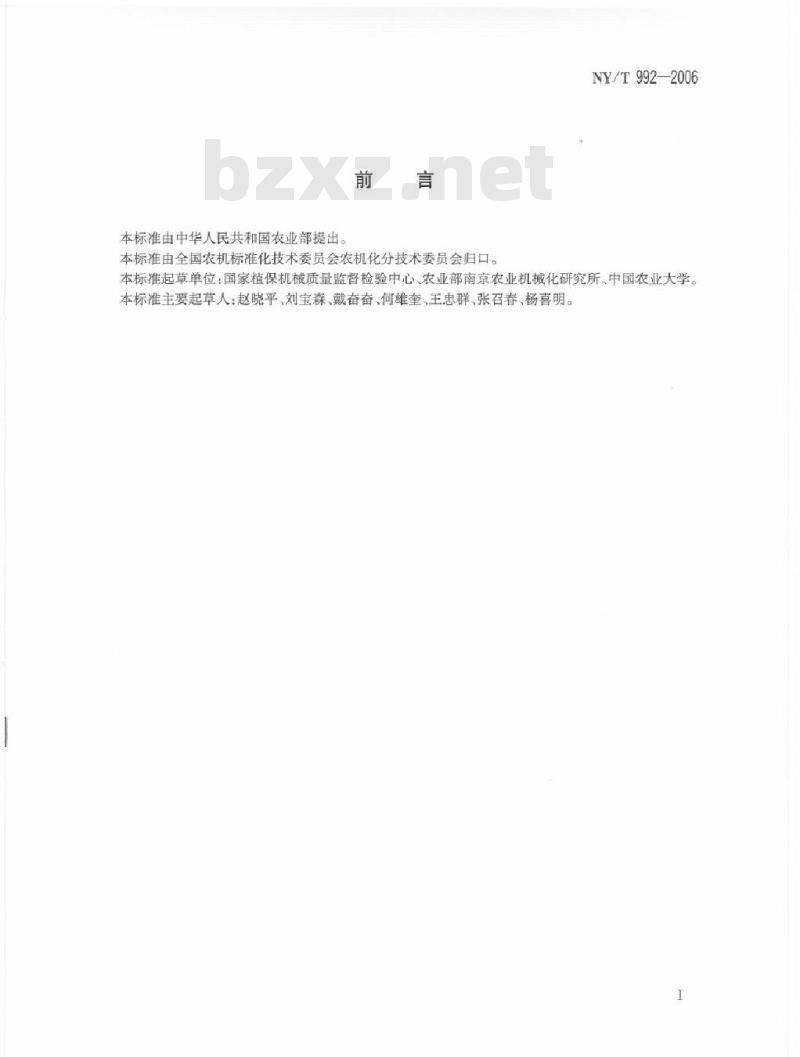

本标准由中华人民共和国农业部提出。前言
本标准由全国农机标准化技术委员会农机化分技术委员会归口。NY/T992—2006
本标准起草单位：国家植保机械质量监督检验中心、农业部南京农业机械化研究所、中国农业大学。本标准主要起草人：赵晓平、刘宝森、戴奋奋、何雄奎、王忠群、张召春、杨喜明。I

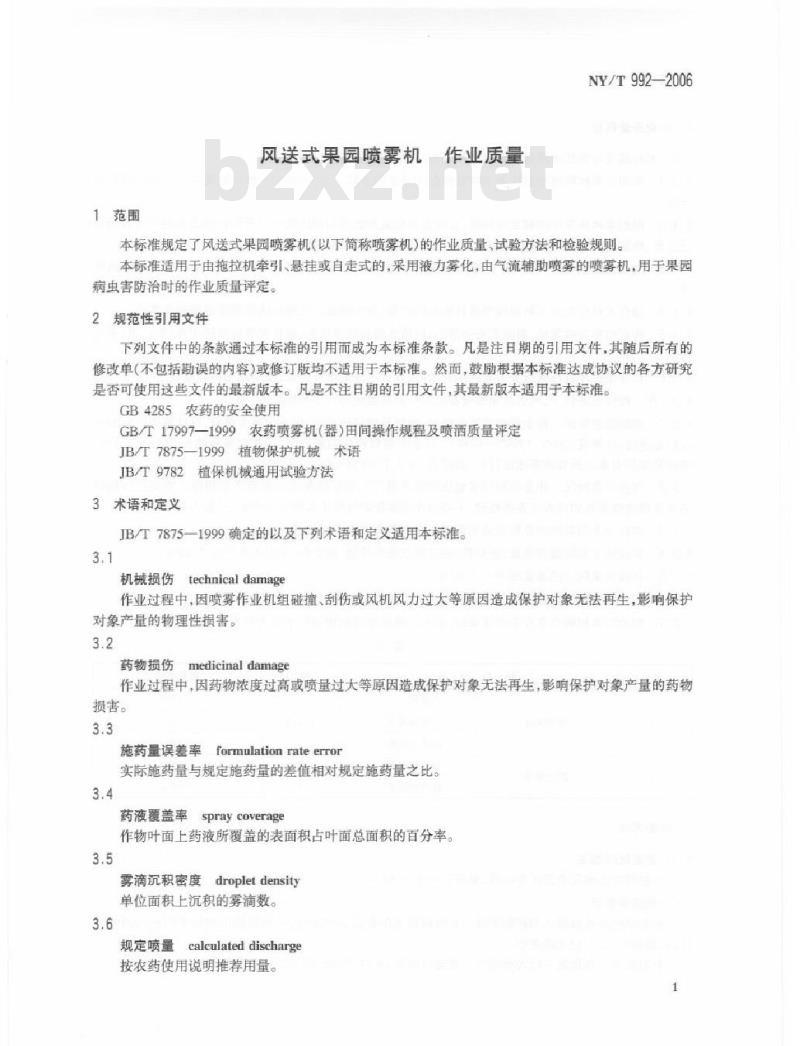

1范围
风送式果园喷雾机作业质量
NY/T992—2006
本标准规定了风送式果园喷雾机以下简标喷务机的作业质量试验方法和检验规则本标准适用于由拖拉机牵引、悬挂或自走式的，采用液力雾化，由气流辅助喷雾的喷雾机，用于果园病虫害防治时的作业质量评定。2规范性引用文件
下列文件中的条款通过本标推的引用而成为本标准条款。，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，最励根据本标准达成协议的客方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB4285农药的安全使用
GB/T17997—1999农药喷雾机（器）田间操作规程及喷酒质量评定JB/T7875-1999植物保护机械术语JB/T9782植保机械通用试验方送3术语和定义
JB/T7875—1999确定的以及下列术语和定义适用本标准。3.1
机械损伤technicaldamage
作业过程中，因喷雾作业机组碰撞、刮伤或风机风力过大等原因造成保护对象无法再生，影响保护对象产量的物理性损害。
药物损伤medicinaldamage
作业过程中，因药物浓度过高或喷量过大等原因造成保护对象无法再生，影响保护对象产量的药物损害。
施药量误差率formulationrateerror实际施药量与规定施药量的差值相对规定施药量之比。3.4
药液覆盖率spraycoverage
作物叶面上药液所覆盖的表面积占叶面总面积的百分率。3.5
雾滴沉积密度dropletdensity
单位面积上沉积的雾滴数。
规定喷量calculateddischarge
按农药使用说明推荐用量。
NY/T992—2006

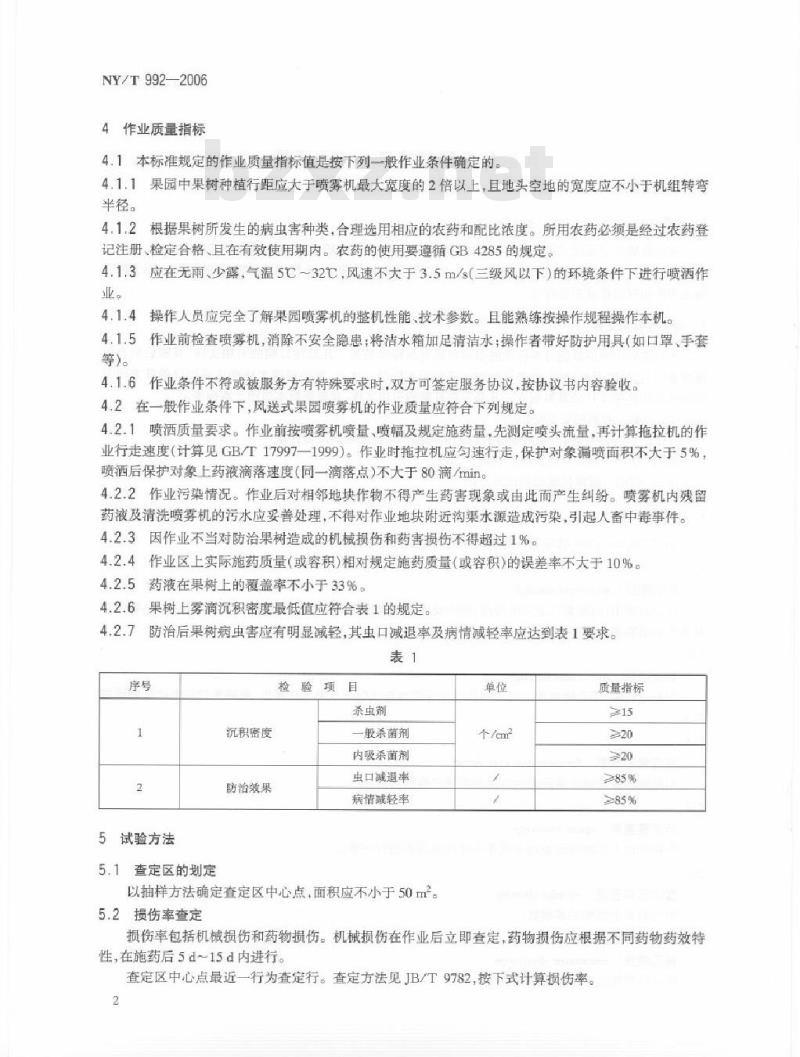

4作业质量指标
4.1本标准规定的作业质量指标值是按下列一般作业条件确定的。4.1.1果园中果树种植行距应大于喷雾机最大宽度的2倍以上，且地头空地的宽度应不小于机组转弯半径。
4.1.2根据果树所发生的病虫害种类，合理选用相应的农药和配比浓度。所用农药必须是经过农药登记注册、检定合格，且在有效使用期内。农药的使用要遵循GB4285的规定。4.1.3应在无雨、少露，气温5C～32℃，风速不大于3.5m/s（三级风以下）的环境条件下进行喷酒作业。
4.1.4操作人员应完全了解果园喷雾机的整机性能、技术参数。且能熟练按操作规程操作本机。4.1.5作业前检查喷雾机，消除不安全隐患；将洁水箱加足清洁水：操作者带好防护用具（如口罩、手套等)。
4.1.6作业条件不符或被服务方有特殊要求时，双方可签定服务协议，按协议书内容验收。4.2在一般作业条件下，风送式果园喷雾机的作业质量应符合下列规定。4.2.1喷酒质量要求。作业前按喷雾机喷量，喷幅及规定施药量，先测定喷头流量，再计算拖拉机的作业行走速度（计算见GB/T17997一1999）作业时拖拉机应勾速行走，保护对象漏喷面积不大于5%，喷洒后保护对象上药液滴落速度（同一滴落点）不大于80滴/min。4.2.2作业污染情况。作业后对相邻地块作物不得产生药害现象或由此而产生纠纷。喷雾机内残留药液及清洗喷雾机的污水应妥善处理，不得对作业地块附近沟渠水源造成污染，引起人畜中毒事件。4.2.3因作业不当对防治果树造成的机械损伤和药害损伤不得超过1%。4.2.4作业区上实际施药质量（或容积）相对规定施药质量（或容积）的误差率不大于10%。4.2.5药液在果树上的覆盖率不小于33%。4.2.6果树上雾滴沉积密度最低值应符合表1的规定。4.2.7防治后果树病虫害应有明显减轻，其虫口减退率及病情减轻率应达到表1要求。表1
5试验方法
5.1查定区的划定
沉积密度
防治效果
检验项目
杀虫剂
一般杀菌剂
内吸杀菌剂
虫口减退率
病情减轻率
以抽样方法确定查定区中心点，面积应不小于50m。5.2损伤率查定
个/m?
质量指标
≥85%
损伤率包括机械损伤和药物损伤。机械损伤在作业后立即查定，药物损伤应根据不同药物药效特性，在施药后5d～15d内进行。

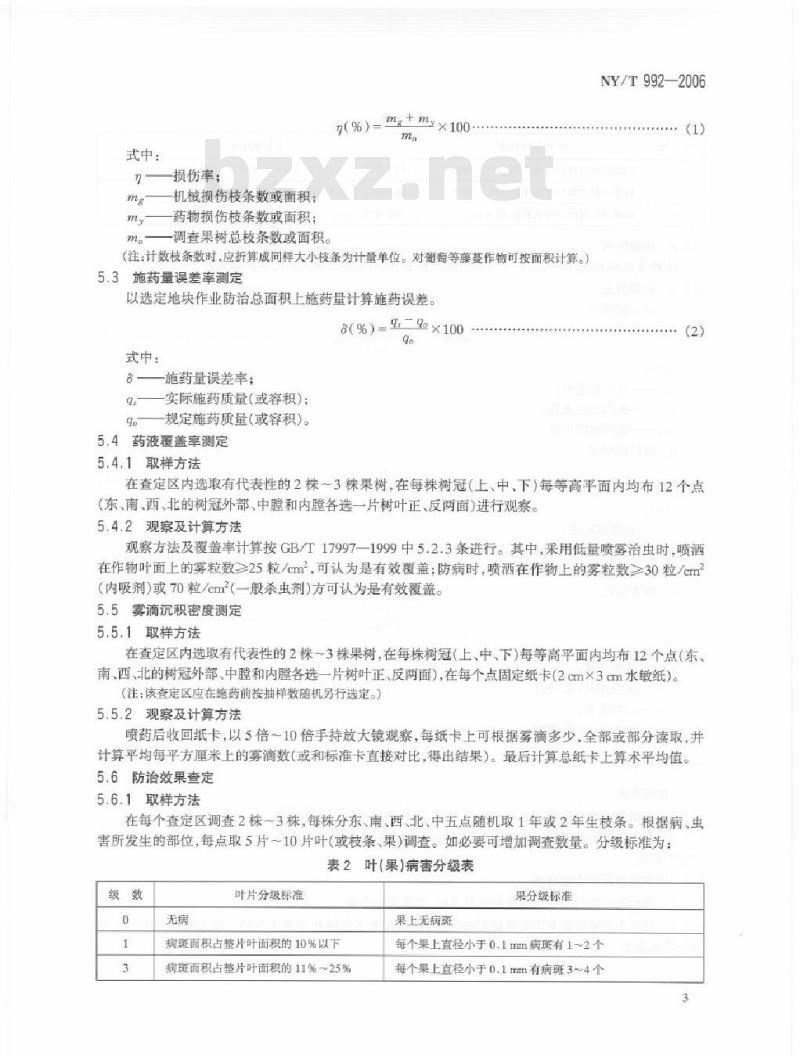

查定区中心点最近一行为查定行。查定方法见JB/T9782，按下式计算损伤率2
式中：
损伤率；
机械损伤枝条数或面积；
药物损伤枝条数或面积；
调查果树总枝条数或面积。
n(%)=m+my
（注：计数枝条数时，应折算成同样大小枝条为计量单位。对葡葡等腰蔓作物可按面积计算。）5.3施药量误差率测定
以选定地块作业防治总面积上施药量计算施药误差。8(%）=×100
式中：
8施药量误差率；
实际施药质量（或容积）；
规定施药质量（或容积）。
5.4药液覆盖率测定
5.4.1取样方法
NY/T992—2006
在查定区内选取有代表性的2株～3株果树，在每株树冠（上、中、下）每等高平面内均布12个点(东、南、西、北的树冠外部、中膛和内膛各选一片树叶正、反两面)进行观察5.4.2观察及计算方法
观察方法及覆盖率计算按GB/T179971999中5.2.3条进行。其中，采用低量喷雾治虫时，喷酒在作物叶面上的雾粒数≥25粒/cm2，可认为是有效覆盖；防病时，喷洒在作物上的雾粒数≥30粒/cm(内吸剂)或70粒/cm2(一般杀虫剂)方可认为是有效覆盖。5.5雾滴沉积密度测定
5.5.1取样方法
在查定区内选取有代表性的2株3株果树，在每株树冠（上、中、下）每等高平面内均布12个点（东、南、西、北的树冠外部、中膛和内膛各选一片树叶正、反两面），在每个点固定纸卡(2cm×3cm水敏纸）。（注：该查定区应在施药前按抽样数随机另行选定。）5.5.2观察及计算方法
喷药后收回纸卡，以5倍～10倍手持放大镜观察，每纸卡上可根据雾滴多少，全部或部分读取，并计算平均每平方厘米上的雾滴数（或和标准卡直接对比，得出结果）。最后计算总纸卡上算术平均值。5.6防治效果查定
5.6.1取样方法
在每个查定区调查2株3株，每株分东、南、西、北、中五点随机取1年或2年生枝条。根据病、虫害所发生的部位，每点取5片～10片叶（或枝条、果）调查。如必要可增加调查数量。分级标准为：表2叶（果）病害分级表
叶片分级标准
病班面积占整片叶面积的10%以下病班面积占整片叶面积的11%~25%果上无病斑
果分级标准
每个果上直径小于0.1mm病斑有1~2个每个果上直径小于0.1mm有病斑3~4个3
NY/T992—2006
叶片分级标推
病斑面积占整片叶面积的26%一40%病斑面积占整片叶面积的41%～65%病斑面积占整片叶面积的65%以上5.6.2号
调查时间
表2(续）
果分级标准
每个果上直径小于0.1mm有病斑5-6个每个果上直径小于0.1mm有病班7~10个每个果上直径小于0.1mm有病斑10个以上施药前调查基数，施药后3～7天进行首次调查，然后根据药剂的持效期间隔调查1~3次。5.6.3计算方法
a.虫口减退率
e（%)=
式中：
虫口减退率：
施药后活虫数；
一施药前活虫数。
b.病情减轻率
（%）
式中：
入——病情减轻率；
el—施药后的病害指数；
施药前的病害指数。
c.病害指数
式中：
病害指数：
各级病叶（果）数：
相对级数；
调查总叶(果）数。
检验规则
6.1抽样方法
E(n:xt)
6.1.1根据作业地块数量，按（10～5）:1比例，随机选定相应数量的地块。（3）
6.1.2在选定地块的任意对角连线上，分别以对角线中点及离两端点为总长的1/8～1/4处为3个查定区中心点。
6.2检查项目及不合格分类
6.2.1被检查的项目不符合质量指标要求的，均称为不合格。6.2.2各项不合格按其对作业质量影响程度，分为A类不合格和B类不合格。检查项目及项目不合格分类见表3。
A类不合格bZxz.net
B类不合格
不合格分类
检查项目及不合格分类
注：*由被服务方提供农药时可不考核该项；并计由服务方提供农药时可不考核该项。6.3评定规则
NY/T992—2006
检查项目
*防治效果
作业污染
喷酒质量
摄伤率
施药量误差率
**药液覆盖率
**募滴沉积密度
6.3.1将3个查定区的各考核项测试数据按算术平均法进行综合分别评定6.3.2采用逐项考核，满足判定表合格判定数Ac为验收合格，达到或超过判定表不合格判定数Re为验收不合格。判定表见表4。
表4判定
项目分类
项目数
