【水产行业标准(SC)】 MV型网板

ICS65.150

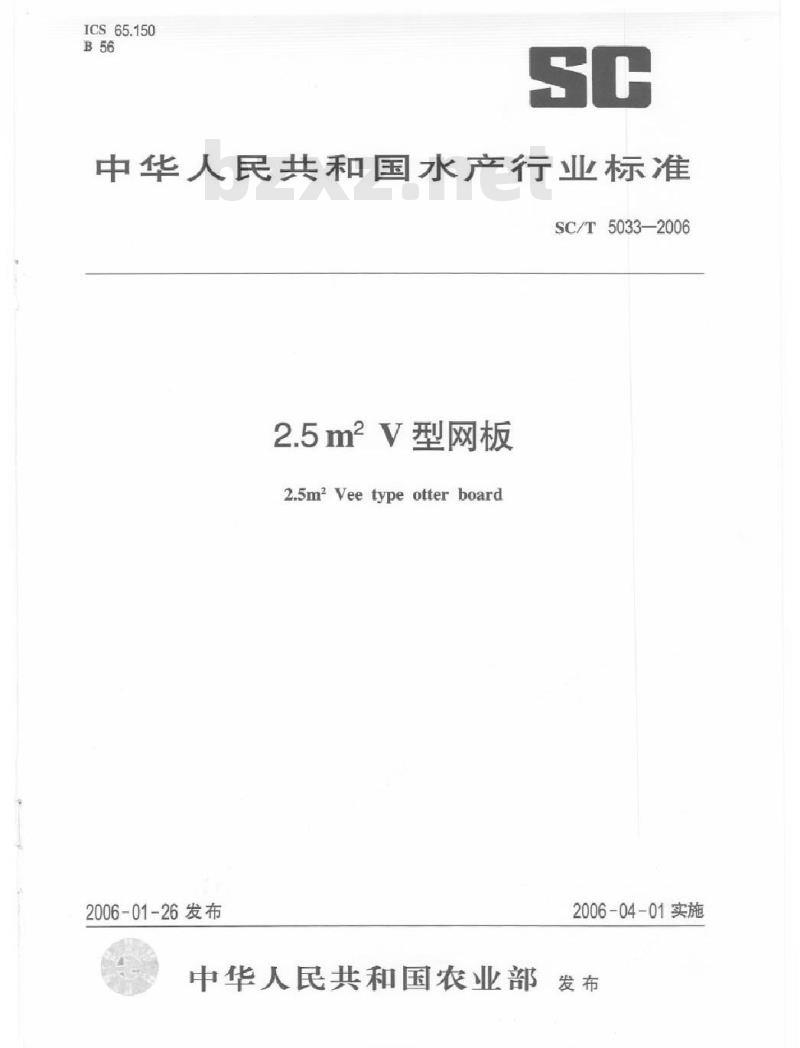

中华人民共和国水产行业标准
SC/T 5033-2006
2.5m?V型网板
2.5m2Veetypeotterboard
2006-01-26发布
2006-04-01实施
中华人民共和国农业部发布
SC/T5033—2006

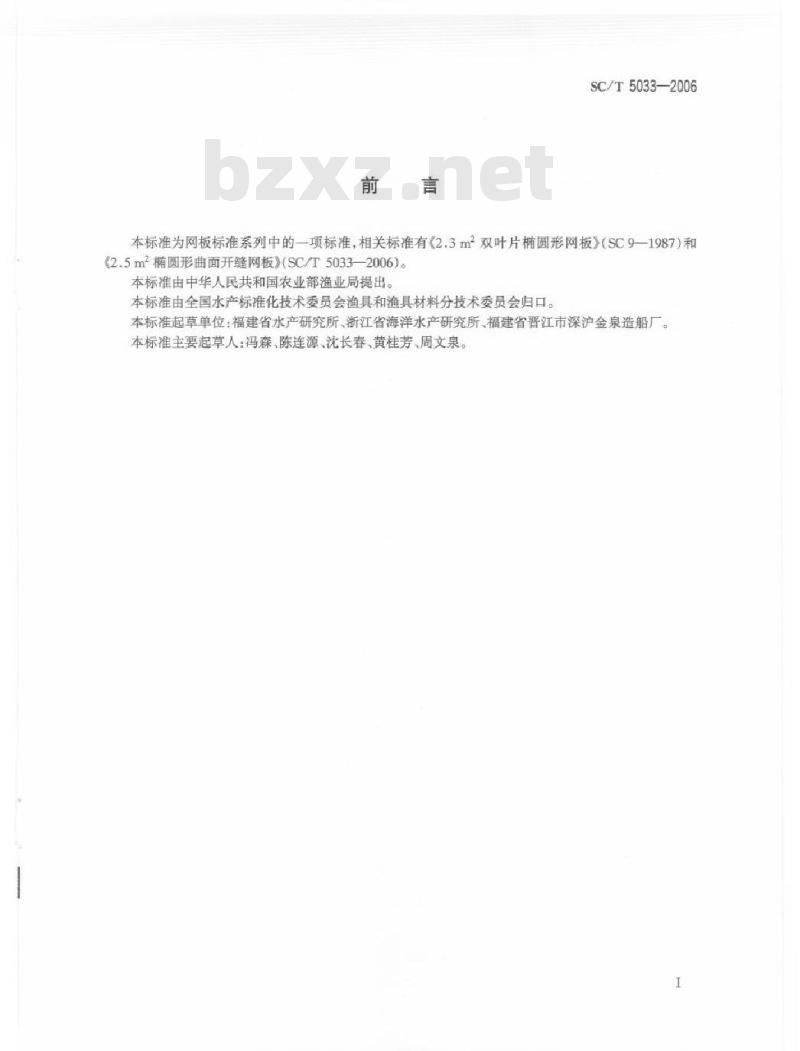

本标准为网板标准系列中的一项标准，相关标准有（2.3㎡2双叶片椭圆形网板》（SC9一1987）和《2.5m2圆形曲面开缝网板》（SC/T5033—2006）。本标准由中华人民共和国农业部渔业局提出。本标准由全国水产标准化技术委员会渔具和渔具材料分技术委员会归口。本标准起草单位：福建省水产研究所、浙江省海洋水产研究所、福建省晋江市深沪金泉造船厂。本标准主要起草人：冯森、陈连源、沈长春、黄桂芳、周文泉。I

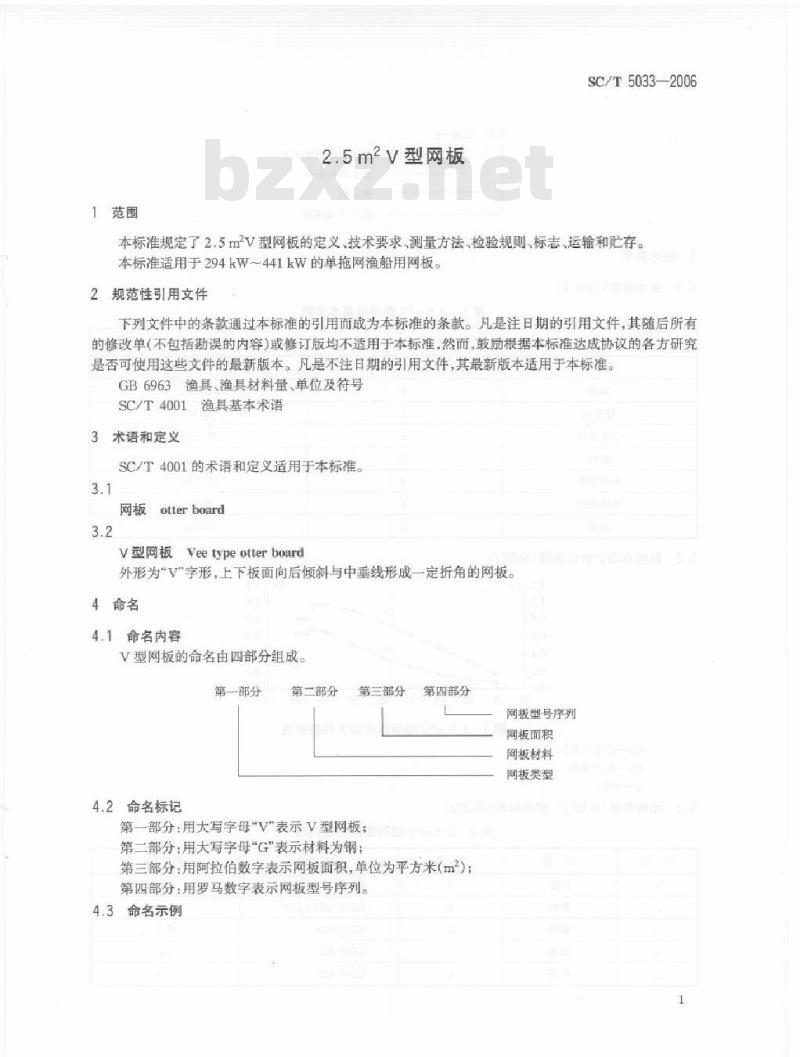

1范围
2.5m2V型网板
SC/T5033—2006
本标准规定了2.5m2V型网板的定义、技术要求，测量方法，检验规则、标志、运输和贮存。本标准适用于294kW~441kW的单拖网渔船用网板。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注目期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB6963渔具、渔具材料量、单位及符号SC/T4001渔具基本术语
3术语和定义
SC/T4001的术语和定义适用于本标准，3.1
网板otterboard
V型网板Veetypeotterboard
外形为“V\字形，上下板面向后倾斜与中垂线形成一定折角的网板。4命名
4.1命名内容
V型网板的命名由四部分组成。
第一部分
4.2命名标记
第二部分
第三部分
第一部分：用大写字母“V表示V型网板；第二部分：用大写字母“G”表示材料为钢；第四部分
网板型号序列
网板面积
网板材料
网板类型
第三部分：用阿拉伯数字表示网板面积，单位为平方米（m2)：第四部分：用罗马数字表示网板型号序列。4.3命名示例
SC/T5033-2006

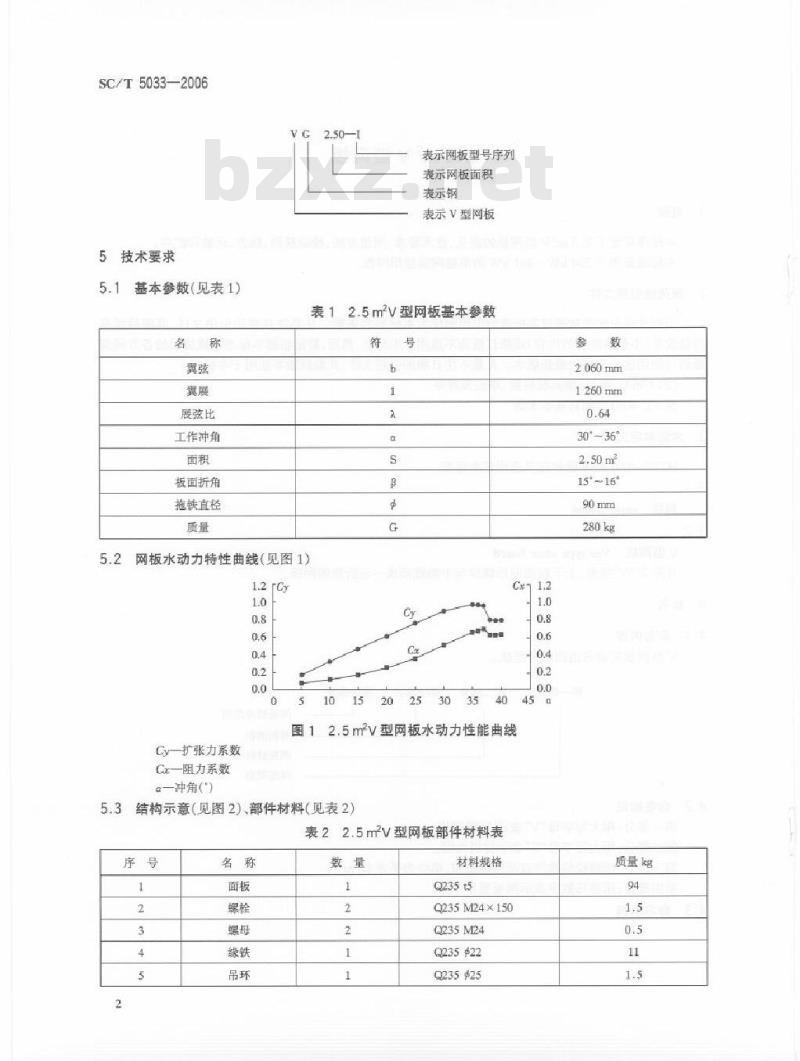

5技术要求
基本参数（见表1）
展弦比
工作冲角
板面折角bZxz.net
拖铁直径
表示网板型号序列
表示网板面积
表示钢
表示V型网板
表12.5m2V型网板基本参数
网板水动力特性曲线（见图1）
Gy—扩张力系数
Ca-—阻力系数
a—种角（）
2.5㎡V型网板水动力性能曲线
结构示意（见图2）、部件材料（见表2）表22.5mV型网板部件材料表
材料规格
Q235t5
Q235M24×150
Q235M24
Q235422
Q235#25
1260mm
30°36°
质量kg
5.4防锈要求
亏形架
弓形架座
夏纲座
1（套）
表2（续
材料规格
Q.235t1225
Q23520
Q23520
Q235@90
Q235t8~10

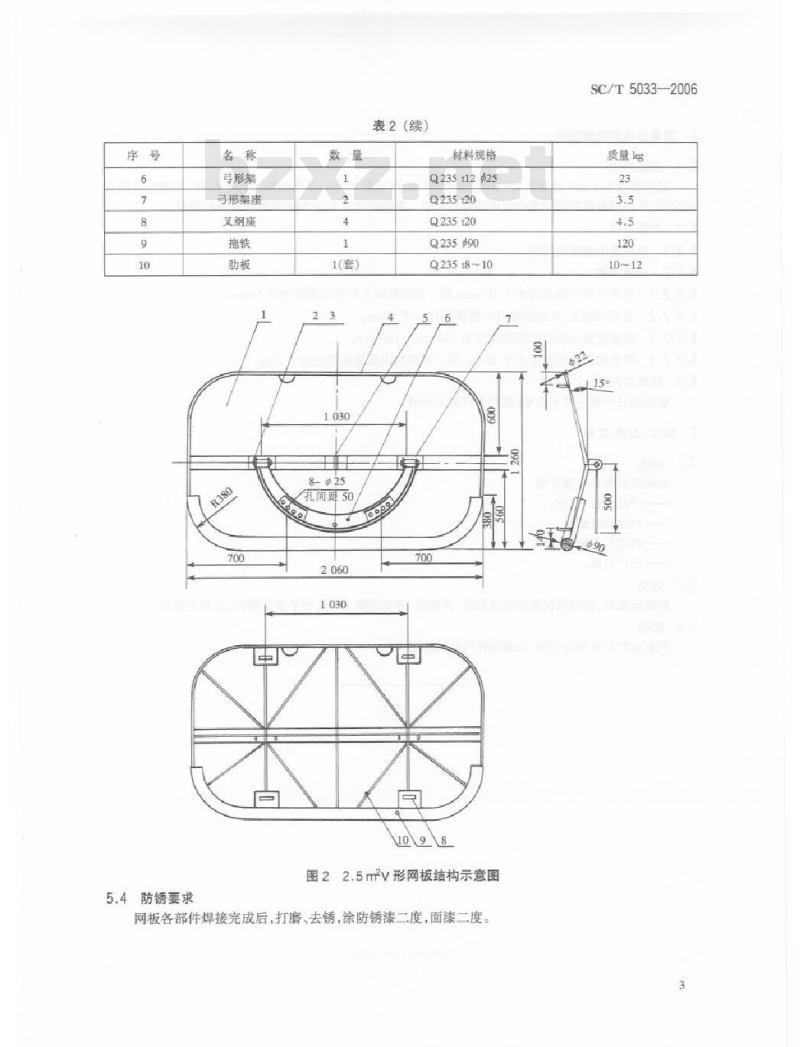

图22.5m2V形网板结构示意图
网板各部件焊接完成后，打磨、去锈，涂防锈漆二度，面漆二度。SC/T50332006
质量kg
SC/T50332006
6测量方法和检验规则
6.1测量方法
使用精度为1mm的量具，测量网板的外形尺寸（投影尺寸）弓形架第二孔的位置、叉纲板固结点的位置，并在网板的背面测量中板处凹槽的深度。用精度为0.5kg的磅秤测量网板的质量。6.2测量项目
6.2.1采用逐个检验的方法
6.2.2检验内容
6.2.2.1外形主尺寸误差应小于10mm，同一对网板间主尺寸误差应小于5mm6.2.2.2电纲固结点，叉纲固结点位置误差应小于5mm。6.2.2.3网板背面中板处凹槽的深度为140mm~160mmg6.2.2.4网板的质量误差应小于10kg，同一对网板间质量误差应小于3kg6.3结果与判定
检验项目中有一项不合格，就判该产品不合格。标志、运输、贮存
7.1标志
在网板的醒目位置注明
产品名称、标记：
产品标准编号：
制造厂名称、厂址：
一出厂日期。
7.2运输
网板运输时，应使网板保持竖立状态，并固定，避免碰撞、挤压，如平放运输时，应避免重压。7.3存
网板应贮存在环境于燥，无腐蚀性气体的库房内。4
