【机械行业标准(JB)】 电工专用设备 灰铸铁件通用技术条件

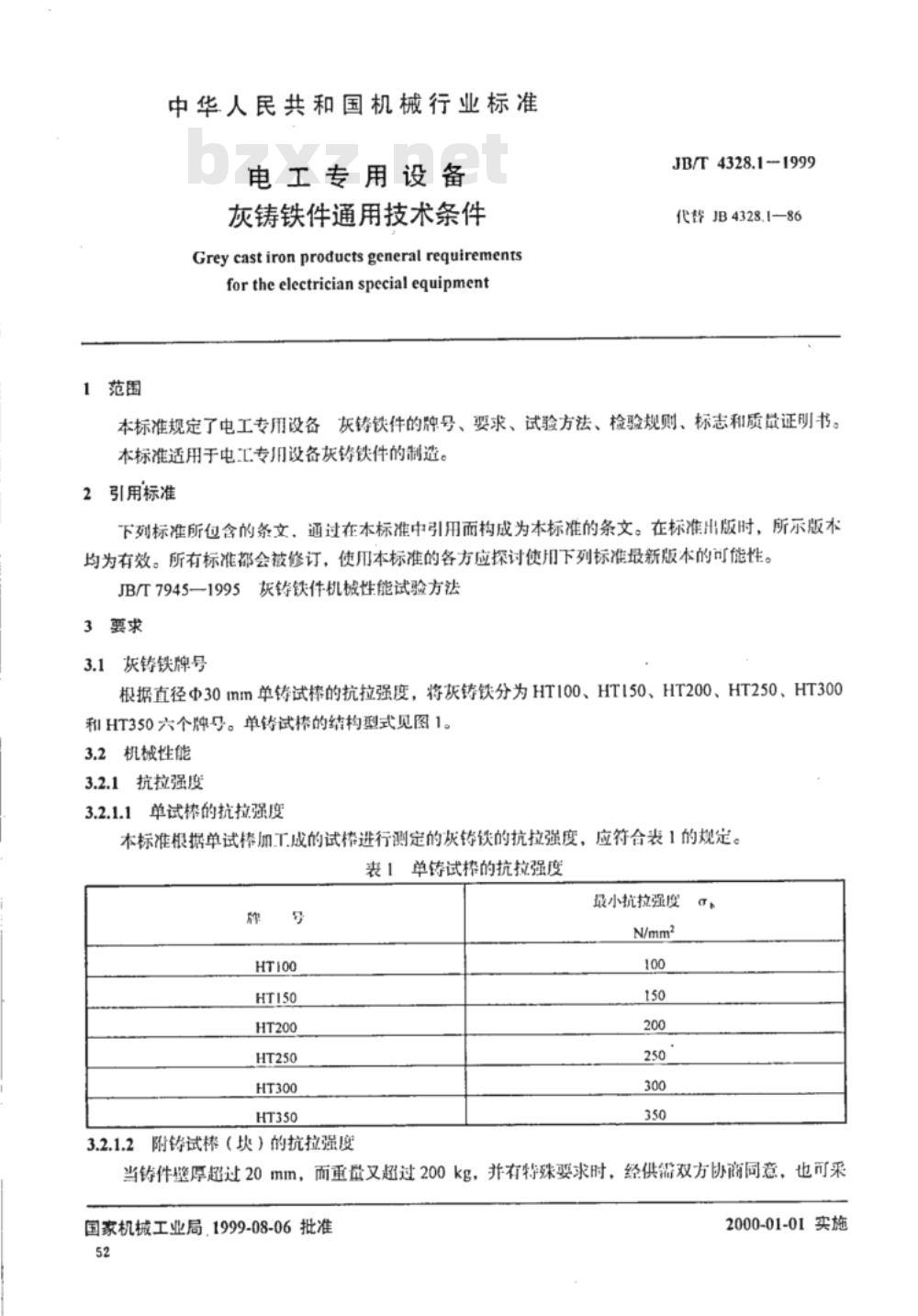

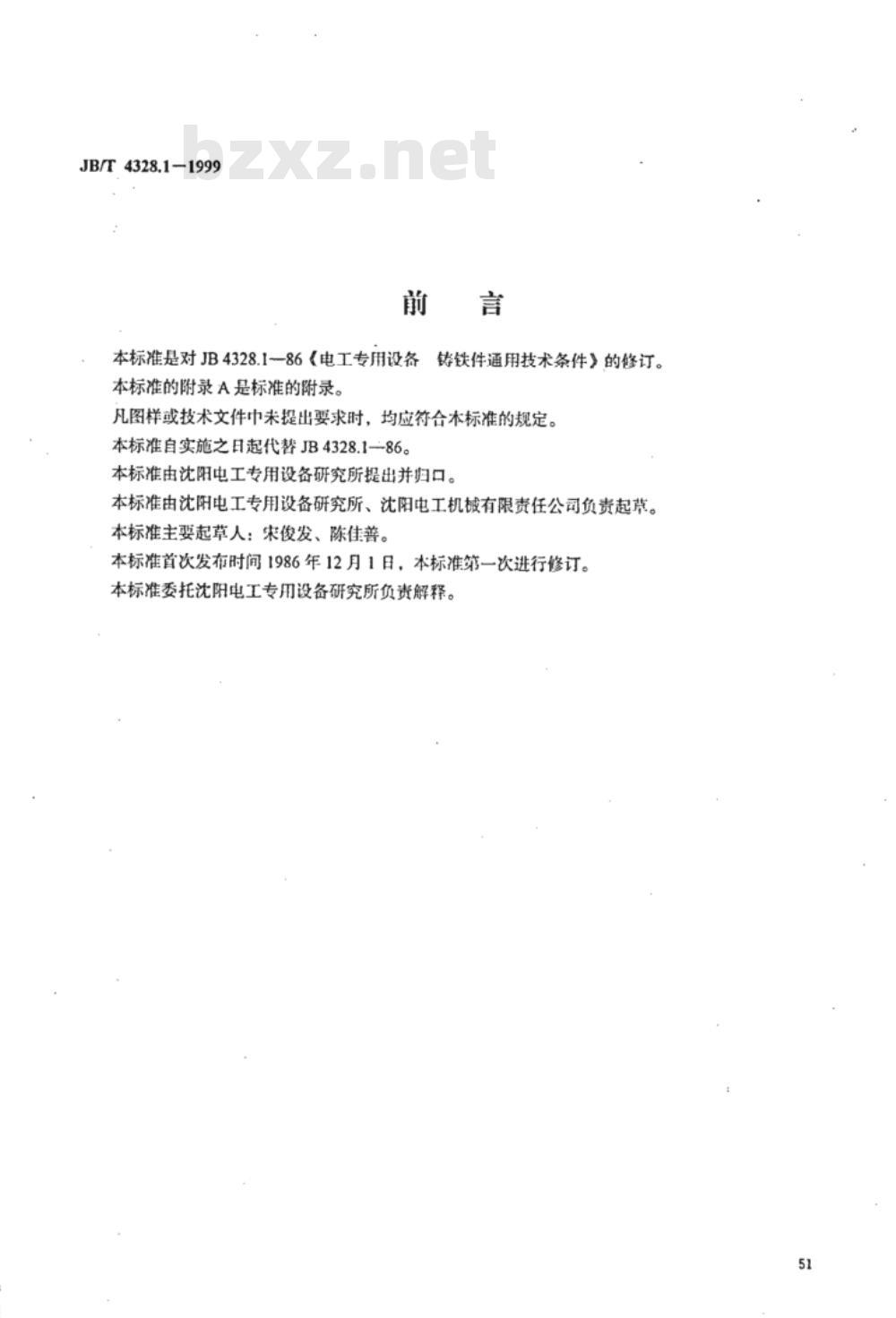

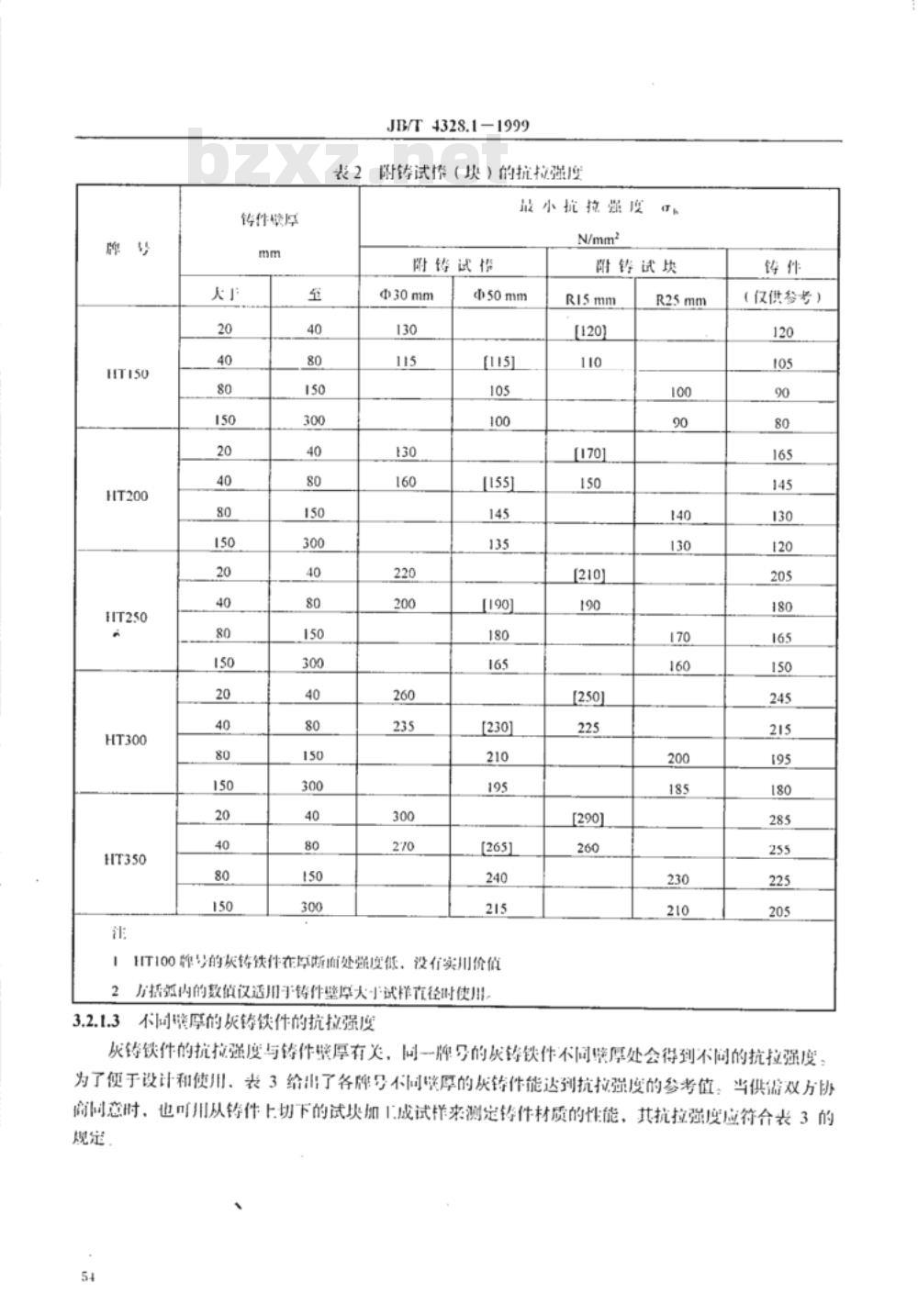

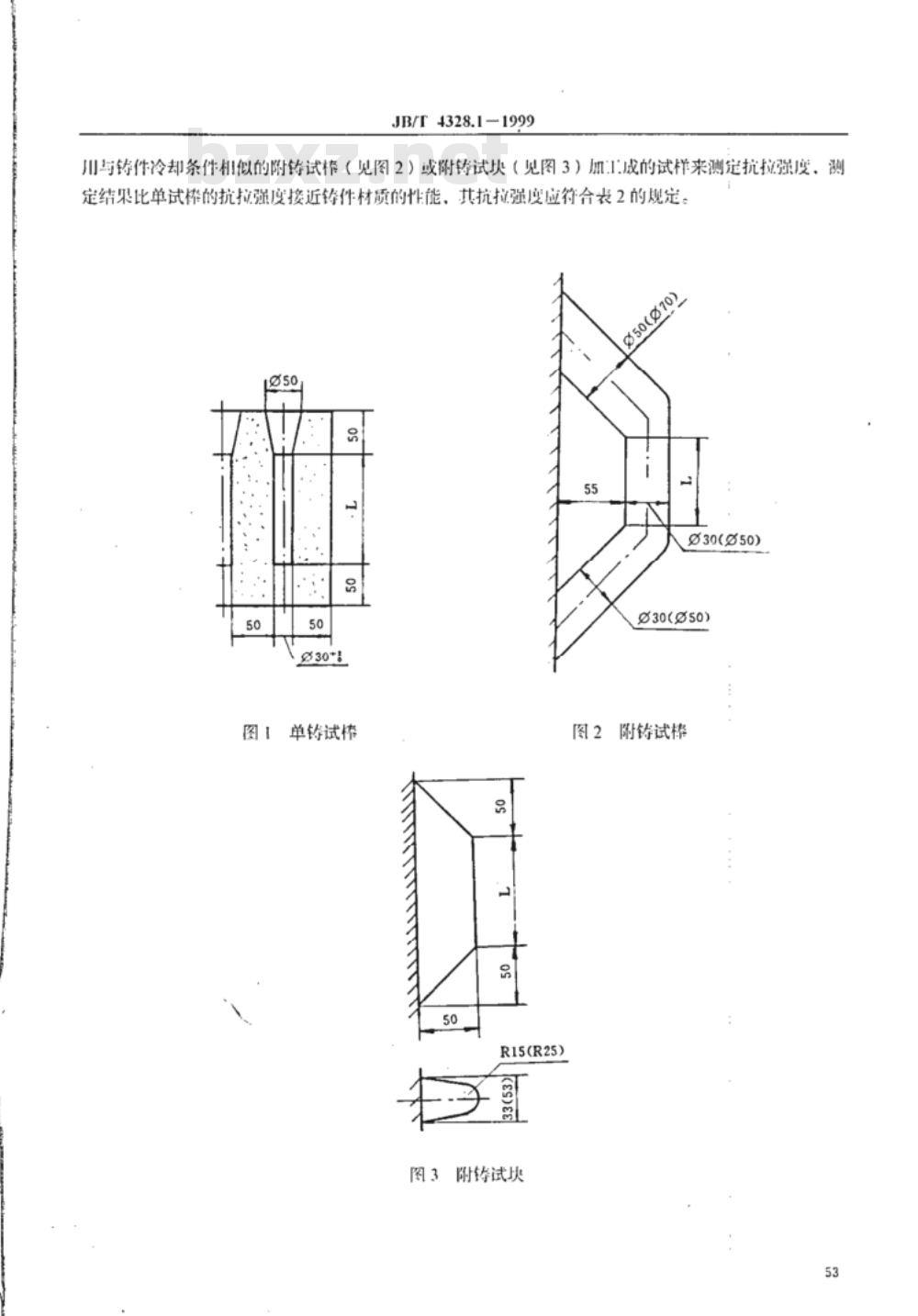

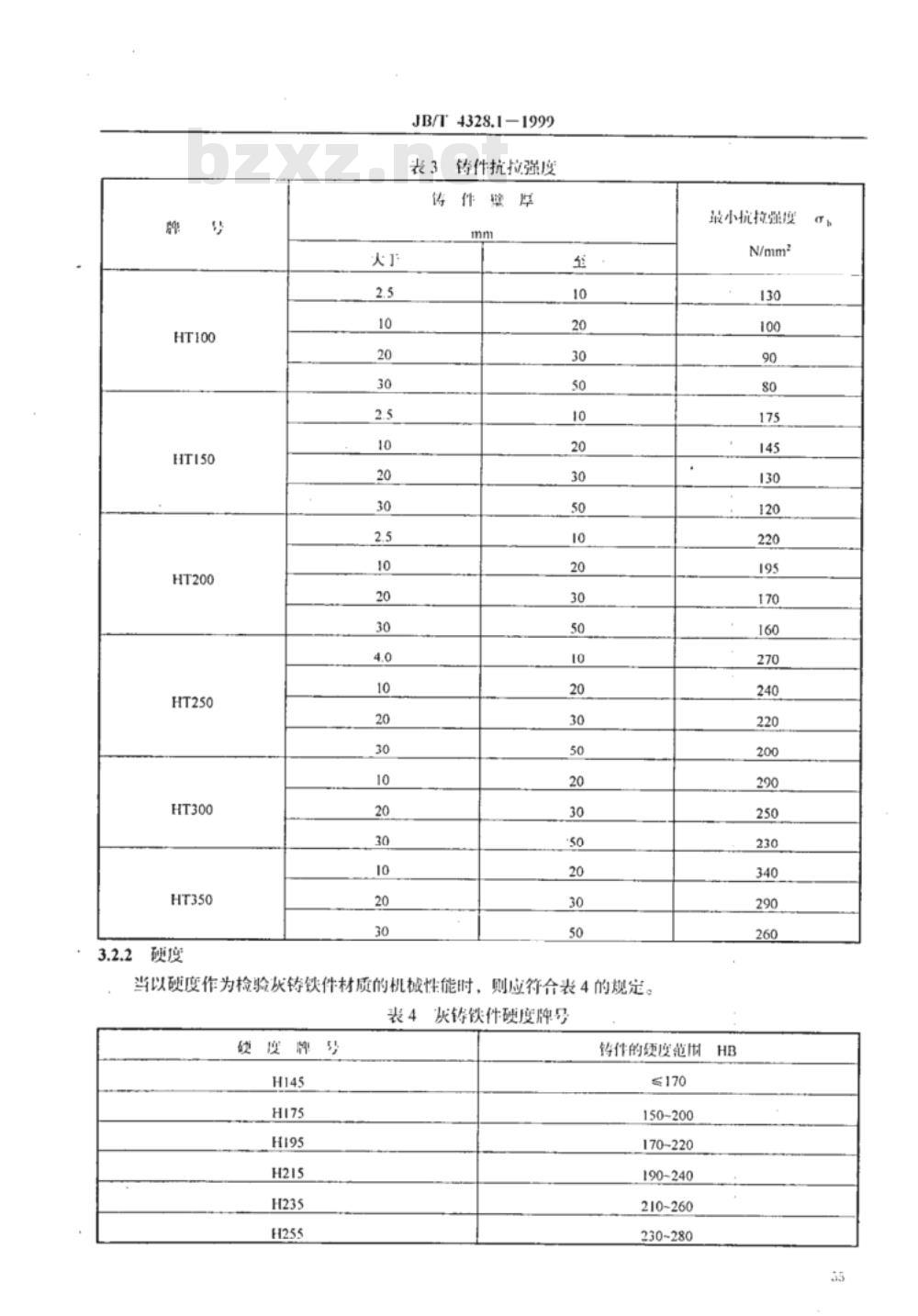

JB/T 4328.1-1999 前言 本标准是对JB 4328.1—86《电工专用设备铸铁件通用技术条件》的修订。本标准的附录A为标准附录。凡图样或技术文件中未提出要求时，均应符合本标准规定。 本标准自实施之日起代替JB 4328.1—86。 本标准由沈阳电工专用设备研究所提出并归口。 本标准由沈阳电工专用设备研究所、沈阳电工机械有限责任公司负责起草。 本标准主要起草人：宋俊发、陈佳善。 本标准首次发布于1986年12月1日，本次为第一次修订。 本标准由沈阳电工专用设备研究所负责解释。 中华人民共和国机械行业标准 电工专用设备 灰铸铁件通用技术条件 Grey cast iron products general requirements for electrician special equipment JB/T 4328.1-1999 代替 JB 4328.1—86 1 范围 本标准规定了电工专用设备用灰铸铁件的牌号、技术要求、试验方法、检验规则、标志及质量证明书。 本标准适用于电工专用设备灰铸铁件的制造。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。在本标准出版时，所示版本均为有效。所有标准均可能被修订，使用本标准的各方应探讨采用下列标准最新版本的可能性。 JB/T 7945—1995 灰铸铁件机械性能试验方法 3 要求 3.1 灰铸铁牌号 根据直径为Φ30 mm单铸试棒的抗拉强度，将灰铸铁分为HT100、HT150、HT200、HT250、HT300和HT350六个牌号。单铸试棒的结构型式按标准图示执行。 3.2 机械性能 3.2.1 抗拉强度 3.2.1.1 单铸试棒的抗拉强度 按单铸试棒加工成的试样测定灰铸铁的抗拉强度，其最小抗拉强度应符合下列规定： HT100：≥100 N/mm² HT150：≥150 N/mm² HT200：≥200 N/mm² HT250：≥250 N/mm² HT300：≥300 N/mm² HT350：≥350 N/mm² 3.2.1.2 附铸试棒（块）的抗拉强度 当铸件壁厚超过20 mm且重量超过200 kg，并有特殊要求时，经供需双方协商，可采用与铸件冷却条件相似的附铸试棒或附铸试块制成试样测定抗拉强度。该测定结果更接近铸件实际材质性能，其抗拉强度应符合标准规定。 附铸试样按直径或尺寸不同，其最小抗拉强度参考如下： （1）附铸试棒（约Φ30 mm）： HT150：130 N/mm² HT200：160 N/mm² HT250：220 N/mm² HT300：260 N/mm² HT350：300 N/mm² （2）附铸试棒（约Φ50 mm）： HT150：105～115 N/mm² HT200：135～145 N/mm² HT250：165～180 N/mm² HT300：195～210 N/mm² HT350：215～240 N/mm² （3）附铸试块（R15 mm、R25 mm等规格）： 不同尺寸试块对应的抗拉强度略有降低，具体数值按标准表格执行。 注：HT100牌号灰铸铁在厚断面处强度较低，一般不具有实际应用价值。表中方括号内数值适用于铸件壁厚大于试样直径时使用。 3.2.1.3 不同壁厚灰铸铁件的抗拉强度 灰铸铁件的抗拉强度与铸件壁厚密切相关。同一牌号在不同壁厚位置会表现出不同的抗拉强度。为便于设计和使用，标准中给出了不同牌号灰铸铁在不同壁厚条件下可达到的抗拉强度参考值。 在供需双方协商一致的情况下，也可直接从铸件上切取试块加工成试样，以测定铸件的实际材质性能。
