- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 国家标准(GB) >>
- GB/T 6669-1986 软质泡沫聚合材料压缩永久变形的测定

【国家标准(GB)】 软质泡沫聚合材料压缩永久变形的测定
本网站 发布时间:
2024-07-13 07:01:04
- GB/T6669-1986
- 已作废
标准号:
GB/T 6669-1986
标准名称:
软质泡沫聚合材料压缩永久变形的测定
标准类别:
国家标准(GB)
标准状态:
已作废-
实施日期:
1987-05-01 -
作废日期:
2002-05-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
103.96 KB
替代情况:
被GB/T 6669-2001代替采标情况:
ISO 1856-1980 IDT

部分标准内容:

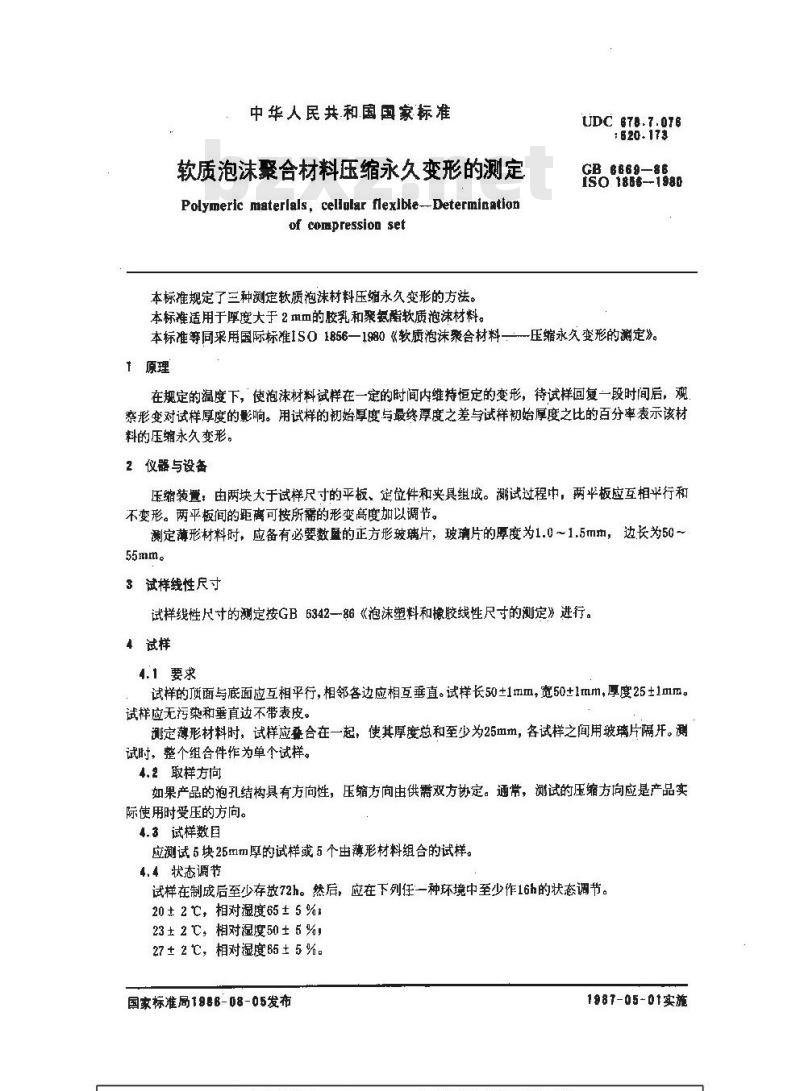

中华人民共和国国家标准
软质泡沫聚合材料压缩永久变形的测定Polymeric materlals, cellular flexibte---Determinationof compression set
本标准规定了三种测定软质泡沫材料压缩永久变形的方法。UDC 678.7.016
GB 6669-—86
ISO 1856--1980
本标准适用于厚度大于2m血的胶乳和聚氨酯软质泡沫材料。本标准等同采用国际标准IS01856—1880《软质泡沫聚合材料—压缩永久变形的测定》。1原理
在规定的温度下,使泡沫材料试样在一定的时间内维持恒定的变形,待试样回复一段时间后,观察形变对试样厚度的影响。用试样的初始厚度与最终厚度之差与试样初始厚度之比的百分率表示该材料的压缩永久变形。
2仪器与设备
压缩装置,由两块大于试样尺寸的平板、延位件和夹具组战。測试过程中,两平板应互相平行和不变形。两平板间的距离可按所需的形变高度加以调节。测定薄形材料时,应备有必要数盈的正方形玻璃片,玻璃片的厚度为1.0~1.5mm,边长为50~55mm。
3试样线性尺寸
试样线性尺寸的测定按GB6342一86《泡沫塑料和橡胶线性尺寸的测定》进行。4试样
4.1要求
试样的顶面与底面应互相平行,相邻各边应相互垂直。试样长50±1mm,宽50+1mm,厚度25±1mm。试样应无污染和垂直边不带表皮。测定薄形材料时,试样应叠合在一起,使其厚度总和至少为25mm,各试样之间用玻璃片隔开。测试时,整个组合件作为单个试样。4.2取样方向
如果产品的泡孔结构具有方向性,压缩方向由供需双方协定。通常,试的压缩方向应是产品实际使用时受压的方向。
4.3试样数国
应测试5块25mm厚的试样或5个由薄形材料组合的试样。4.4 状态调节
试样在制成后至少存放72h。然后,应在下列任一种环境中至少作16h的状态调节。20±2℃,相对湿度65±5%
23±2,相对湿度50±5%,
27±2,相对湿度65±5%。
国家标准局1986-08-05发布
1987-05-01实施

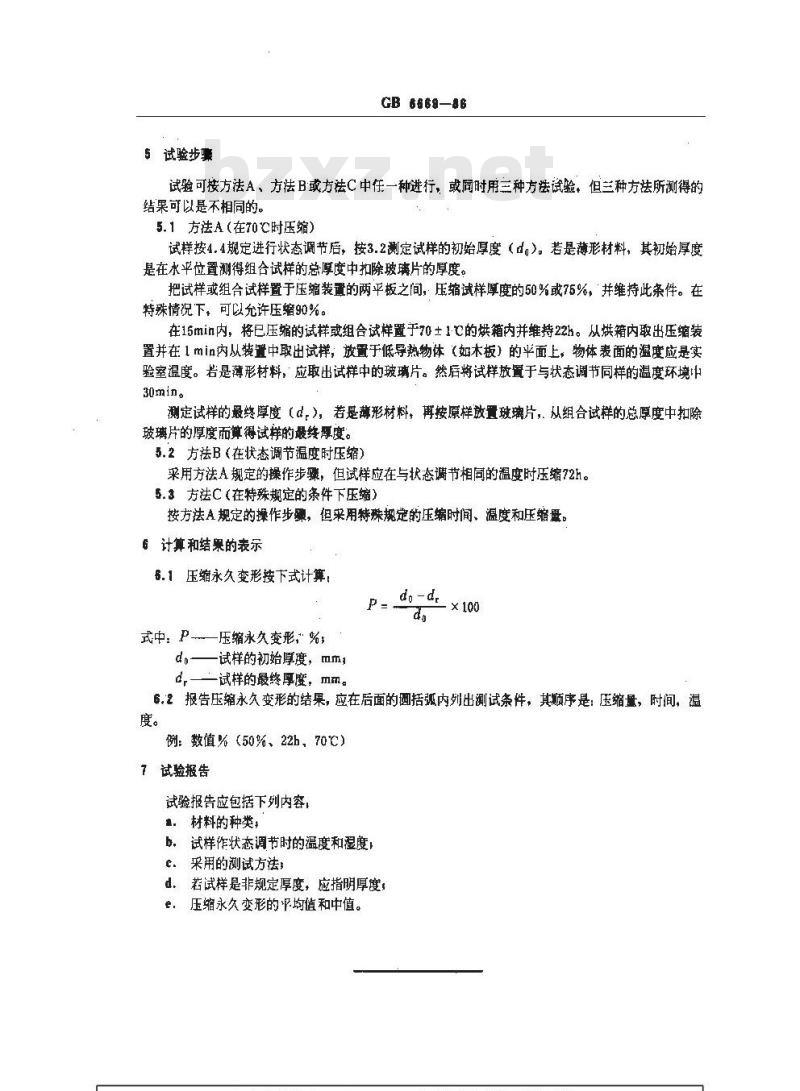

5试验步骤
GB 6669-86
试验可按方法A、方法B或方法C中任一种进行,或同时用三种方法试验,但三种方法所测得的结果可以是不相同的。
5.1方法A(在70℃时压缩)
试样按4.4规定进行状态调节后,按3.2测定试样的初始厚度(d,)。若是薄形材料,其初始厚度是在水平位置测得组合试样的总厚度中扣除玻璃片的厚度。把试样或组合试样置于压缩装置的两平板之间,压缩试样厚度的50%或75%,并维持此条件。在特殊情况下,可以允许压缩90%。在15min内,将已压缩的试样或组合试样置于70±1的烘箱内并维持22h。从烘箱内取出压缩装置并在1min内从装置中取出试样,放置于低导热物体(如木板)的平面上,物体表面的温度应是实验室温度。若是薄形材料,应取出试样中的玻璃片。然后将试样放置于与状态调节同样的温度环境30min。bzxZ.net
测定试样的最终厚度(d,),若是薄形材料,再按原样放置玻璃片,从组合试样的总厚度中扣除玻璃片的厚度而算得试样的最终厚度。5.2方法B(在状态调节温度时压缩)采用方法A规定的操作步骤,但试样应在与状态调节相同的温度时压缩72h。5.3方法C(在特殊规定的条件下压缩)按方法A规定的操作步骤,但采用特殊规定的压编时间、温度和压缩量。6计算和结果的表示
6.1压缩永久变形按下式计算。
式中:P—压缩永久变形,%
一试样的初始厚度,m
d,——试样的最终厚度,mm。
6.2报告压缩永久变形的结果,应在后面的圆括弧内列出测试条件,其顺序是:压缩量,时间,温度。
例:数值% (50%、22h,70℃)
7试验报告
试验报告应包括下列内容,
。材料的种类
b试样作状态调节时的温度和湿度c.采用的测试方法;

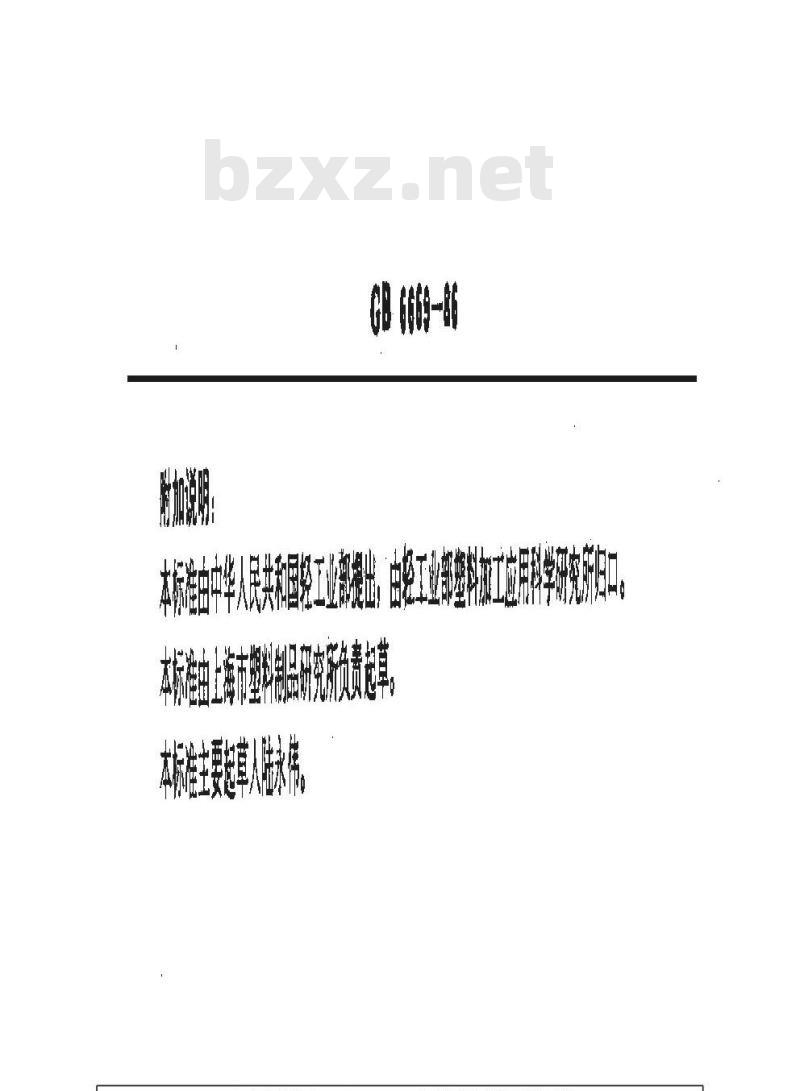

d.若试样是非规定厚度,应指明厚度,e:压缩永久变形的均值和中值。标准由中华人民共和国轻工
G8 66-6
铸料施工应用科学研究所归D
准由上海市塑料制品研究所负责起草订准主要起草人陆永停
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
软质泡沫聚合材料压缩永久变形的测定Polymeric materlals, cellular flexibte---Determinationof compression set
本标准规定了三种测定软质泡沫材料压缩永久变形的方法。UDC 678.7.016
GB 6669-—86
ISO 1856--1980
本标准适用于厚度大于2m血的胶乳和聚氨酯软质泡沫材料。本标准等同采用国际标准IS01856—1880《软质泡沫聚合材料—压缩永久变形的测定》。1原理
在规定的温度下,使泡沫材料试样在一定的时间内维持恒定的变形,待试样回复一段时间后,观察形变对试样厚度的影响。用试样的初始厚度与最终厚度之差与试样初始厚度之比的百分率表示该材料的压缩永久变形。
2仪器与设备
压缩装置,由两块大于试样尺寸的平板、延位件和夹具组战。測试过程中,两平板应互相平行和不变形。两平板间的距离可按所需的形变高度加以调节。测定薄形材料时,应备有必要数盈的正方形玻璃片,玻璃片的厚度为1.0~1.5mm,边长为50~55mm。
3试样线性尺寸
试样线性尺寸的测定按GB6342一86《泡沫塑料和橡胶线性尺寸的测定》进行。4试样
4.1要求
试样的顶面与底面应互相平行,相邻各边应相互垂直。试样长50±1mm,宽50+1mm,厚度25±1mm。试样应无污染和垂直边不带表皮。测定薄形材料时,试样应叠合在一起,使其厚度总和至少为25mm,各试样之间用玻璃片隔开。测试时,整个组合件作为单个试样。4.2取样方向
如果产品的泡孔结构具有方向性,压缩方向由供需双方协定。通常,试的压缩方向应是产品实际使用时受压的方向。
4.3试样数国
应测试5块25mm厚的试样或5个由薄形材料组合的试样。4.4 状态调节
试样在制成后至少存放72h。然后,应在下列任一种环境中至少作16h的状态调节。20±2℃,相对湿度65±5%
23±2,相对湿度50±5%,
27±2,相对湿度65±5%。
国家标准局1986-08-05发布
1987-05-01实施
5试验步骤
GB 6669-86
试验可按方法A、方法B或方法C中任一种进行,或同时用三种方法试验,但三种方法所测得的结果可以是不相同的。
5.1方法A(在70℃时压缩)
试样按4.4规定进行状态调节后,按3.2测定试样的初始厚度(d,)。若是薄形材料,其初始厚度是在水平位置测得组合试样的总厚度中扣除玻璃片的厚度。把试样或组合试样置于压缩装置的两平板之间,压缩试样厚度的50%或75%,并维持此条件。在特殊情况下,可以允许压缩90%。在15min内,将已压缩的试样或组合试样置于70±1的烘箱内并维持22h。从烘箱内取出压缩装置并在1min内从装置中取出试样,放置于低导热物体(如木板)的平面上,物体表面的温度应是实验室温度。若是薄形材料,应取出试样中的玻璃片。然后将试样放置于与状态调节同样的温度环境30min。bzxZ.net
测定试样的最终厚度(d,),若是薄形材料,再按原样放置玻璃片,从组合试样的总厚度中扣除玻璃片的厚度而算得试样的最终厚度。5.2方法B(在状态调节温度时压缩)采用方法A规定的操作步骤,但试样应在与状态调节相同的温度时压缩72h。5.3方法C(在特殊规定的条件下压缩)按方法A规定的操作步骤,但采用特殊规定的压编时间、温度和压缩量。6计算和结果的表示
6.1压缩永久变形按下式计算。
式中:P—压缩永久变形,%
一试样的初始厚度,m
d,——试样的最终厚度,mm。
6.2报告压缩永久变形的结果,应在后面的圆括弧内列出测试条件,其顺序是:压缩量,时间,温度。
例:数值% (50%、22h,70℃)
7试验报告
试验报告应包括下列内容,
。材料的种类
b试样作状态调节时的温度和湿度c.采用的测试方法;
d.若试样是非规定厚度,应指明厚度,e:压缩永久变形的均值和中值。标准由中华人民共和国轻工
G8 66-6
铸料施工应用科学研究所归D
准由上海市塑料制品研究所负责起草订准主要起草人陆永停
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:



- 其它标准
- 热门标准
- 国家标准(GB)
- GB/T39821-2021 塑料 不能从规定漏斗流出的模塑材料表观密度的测定
- GB/T24748-2009 往复式内燃机 飞轮 技术条件
- GB/T29863-2023 服装制图
- GB/T14639-1993 工业循环冷却水中镁含量的测定 原子吸收光谱法
- GB/T15721.3-2009 假肢与矫形器 肢体缺失 第3部分:上肢截肢残肢的描述方法
- GB/T3171.2-1982 铝粉松装密度的测定 容量计法
- GB/T26610.4-2022 承压设备系统基于风险的检验实施导则 第4部分:失效可能性定量分析方法
- GB/T4503-1996 轿车轮胎强度试验方法
- GB/T51015-2014 海堤工程设计规范
- GB50116-2013 火灾自动报警系统设计规范
- GB50491-2009 铁矿球团工程设计规范
- GB8283-1987 放射性白内障诊断标准及处理原则
- GB17060-1997 X射线行李包检查系统的放射卫生防护标准
- GB/T5206.3-1986 色漆和清漆 词汇 第三部分 颜料术语
- GB/T4324.22-1984 钨化学分析方法 甲醛肟分光光度法测定锰量
- 行业新闻
- 据报道,Circle员工错失了30亿美元未实现利润
- Sidus Token是什么?一文解析SIDUS代币背景与用途
- 恒星链与雪崩链掉队,Web3 AI为2025牛市蓄力加速
- 巴西金融科技公司成为最大比特币持有者之一
- 加拿大现货XRP ETF在多伦多证券交易所正式上线
- 市场下跌后,5种山寨币展现反弹潜力
- 浅谈OKX美股上市:CEX的新拐点与OKB的未来
- Sidus Heroes元宇宙:SIDUS代币如何助力P2E游戏生态?
- 市场反弹可能推动这4种模因币起飞——具有10倍潜力的高确信选择
- 如果XRP每月仅增长3%,到2035年价格能达到多高
- 2025 虚拟资产大未来:衍生性商品监理政策论坛 7/8 登场
- 2025年布拉格比特币大会圆满落幕 欧洲顶级比特币盛会完美收官
- 埃隆·马斯克的人工智能公司面临法律诉讼,原因如下
- 又打了?以色列控伊朗发射飞弹「违反停火协议」但德黑兰否认攻击,谁说谎
- 柴犬币价格预测:从0.01美元到1美元,可能的时间线分析
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
