【国家标准(GB)】 预应力混凝土用钢绞线

GH/T5224

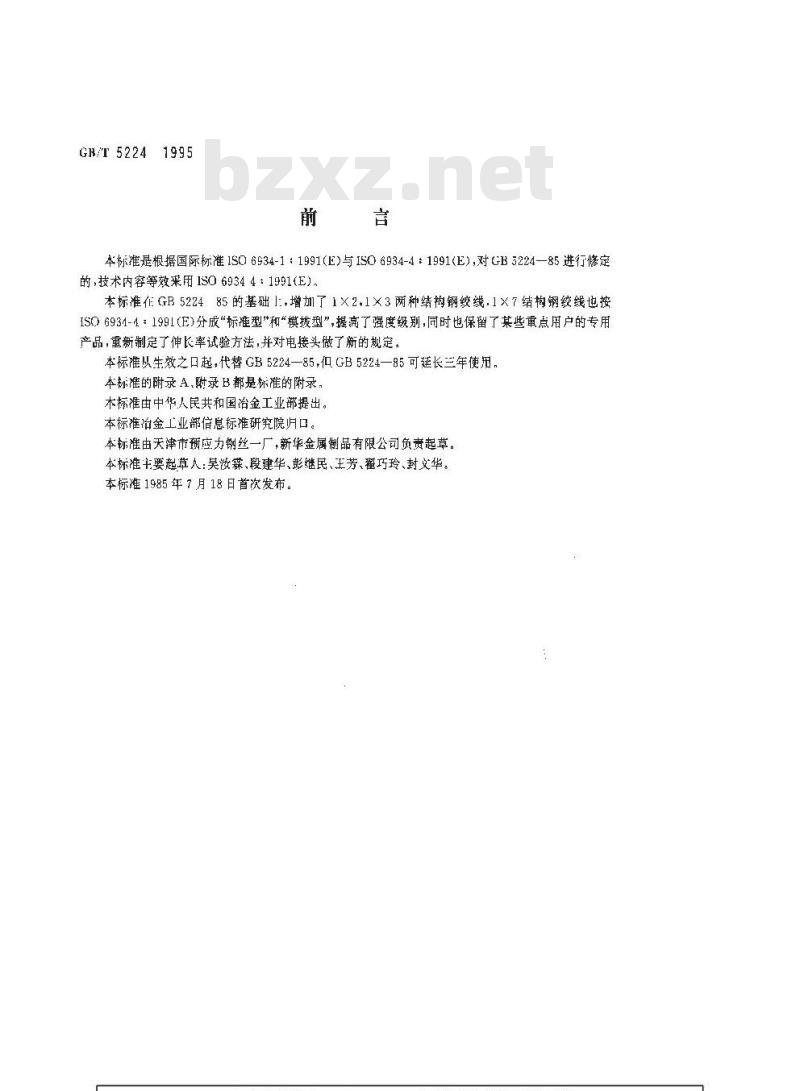

本标准是根据国际标准1SO6934-1：1991(E)与ISO6934-4：1991(E),对GB5224—85进行修定的，技术内容等效采用1S069344：1991(E），本标准作GB522485的基础1:,增加了1×2,1×3两种结构钢绞线.1×7结构钢绞线也按ISO6931-4：1991(F)分成“标准型*和“模拔型”提高了强度级别,同时也保留了某些重点用户的专用产品，重新制定了伸长率试验方法，并对电接头做了新的规定。本标准从生效之口起，代替GB5224—85,但GB5224—85可延长三年使用，本标准的附录A,附录B都是标准的附录，木标准由中华人民共和国治金工业部提出。本标准治金工业部信息标准研究院归口。本标准由天津市预应力钢丝一厂，新华金属制品有限公司负责起草。本标准主要起草人：吴汝霖、段建华、影继民、王芳、翟巧玲、封文华。本标准 1985 年 7 月 18 日首次发布。范围bzxz.net

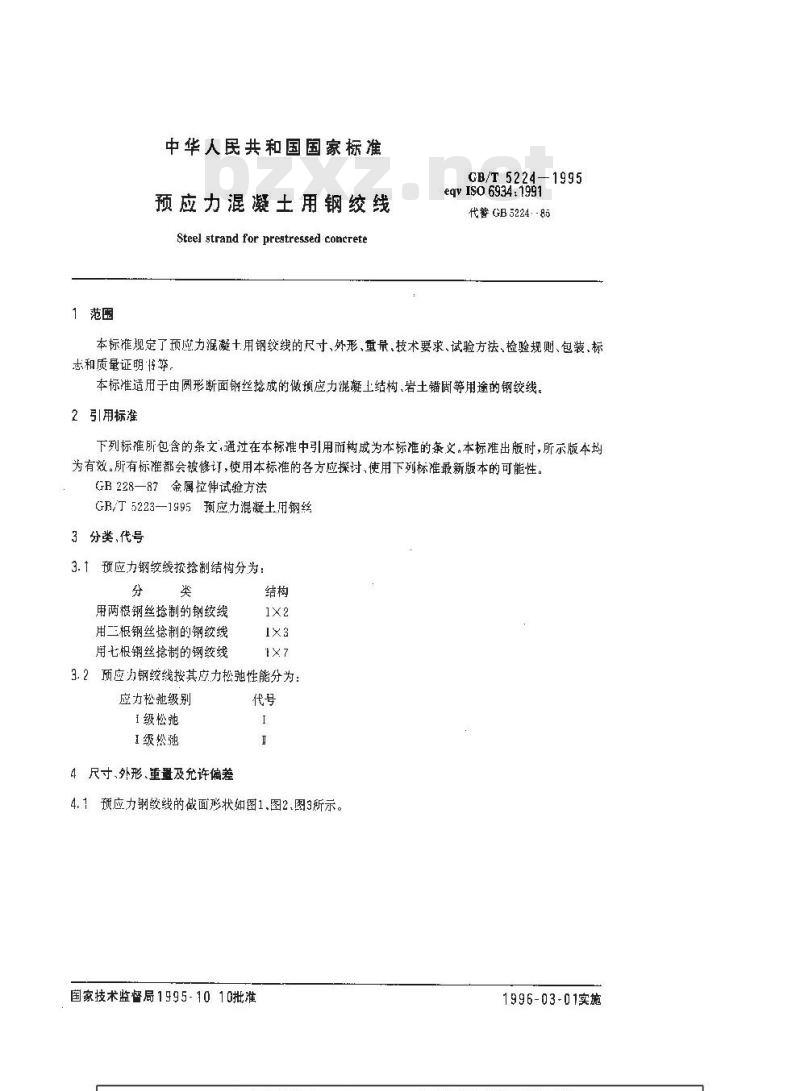

中华人民共和国国家标准
预应力混凝土用钢绞线
Stcel strand for prestressed concreteCB/T5224—1995
eqv ISO 6934: 1991
代警GB5224·-8
本标规定了预应力混凝十用钢绞线的尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志和质量证明将等。
本标准适用于由圆形断面钢丝捻成的做预应力滤凝土结构、岩土罐固等用途的钢绞线。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。GB228—87金属拉伸试验方法
GB/汀5223—1995预应力混凝土用钢丝3分类、代号
3.1预应力钢较线按抢制结构分为：分类
用两根钢丝拾制的钢绞线
用三根钢丝捻制的钢绞线
用七根钢丝捻制的钢绞线
3.2预应力钢绞线按其应力松弛驰性能分为：应力松弛级别
I级松弛
I级讼弛
4尺寸、外形、重及允许偏差
4.1预应力钢绞的截面形状如图1.图2、图3所示。国家技术监督局1995-1010批准
1996-03-01实施
GB/T 5224—1995

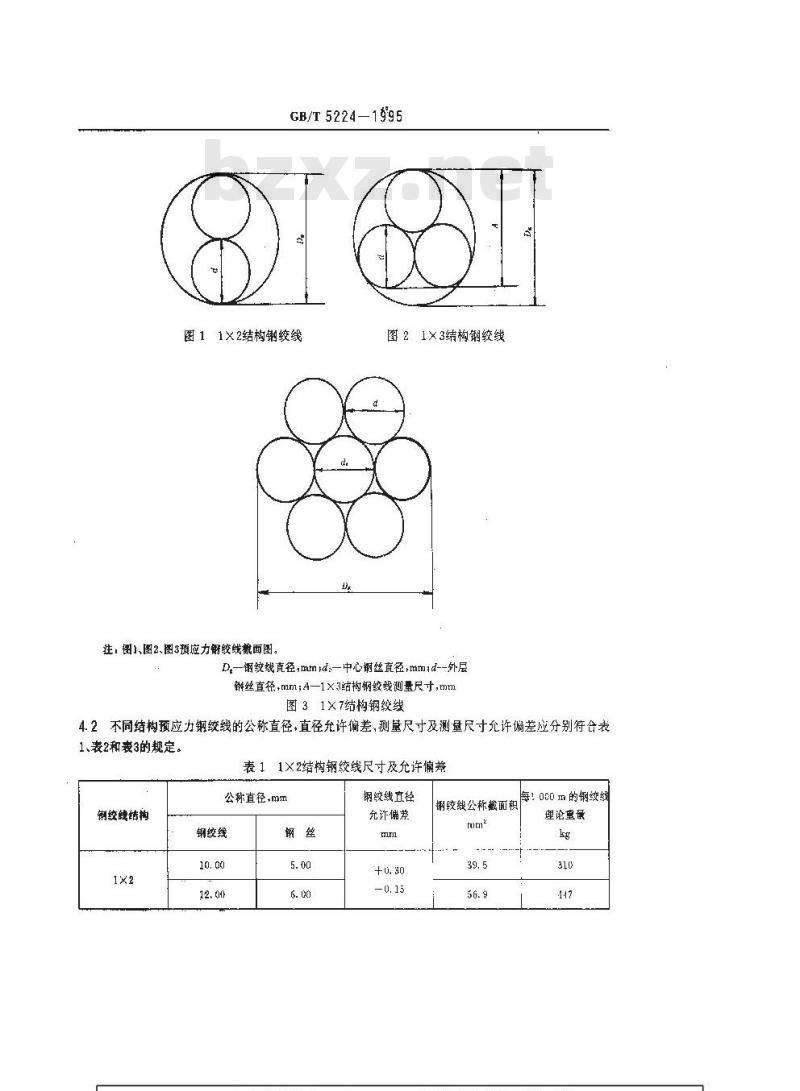

图11×2结构钢绞线
注：国)、图2、图3预应力舒绞线截面图。图21×3结构钢绞线
D,一铜纹线直径，mmrd一中心钢丝直径，mmid--外层链丝直径，mm;A-1x3结构钢绞线测量尺寸,mm图31×7结构钢绞线
4.2不同结构预应力绞线的公称直径，直径充许偏差，测壁尺寸及测量尺寸允许偏差应分别符合表1、表2和表3的规定。
表 1 1×2结构钢绞线尺寸及允许偏差公称直径+mm
钢绞结构
钢绞线
钢绞线直径
充许储筹
翻绞线公称截面积
每！000m的钢纹线
理论重最
钢绞线结构
绞线结构
1X7标推型
1×7模拔型
GR/T 5224--- 1995

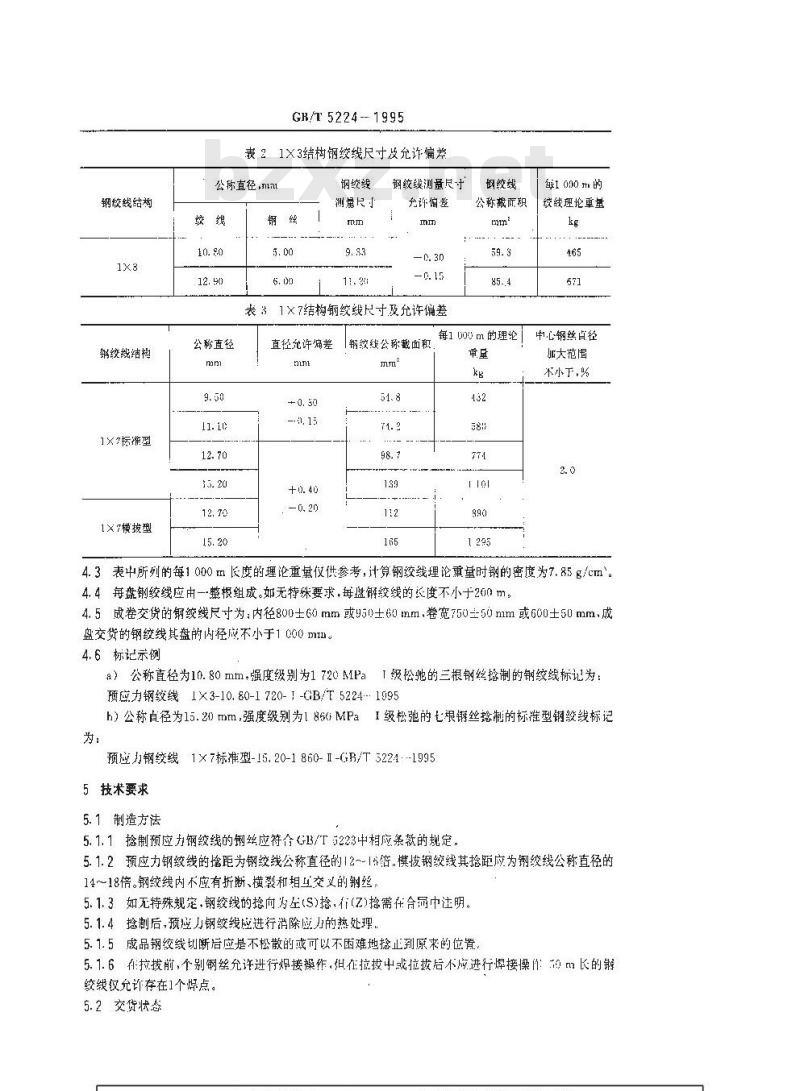

表 21×3结构钢绞线尺寸及允许偏差公称直径n
公称直径
钢绞线
钢绞线测量尺十
充许储差
表‘1×7结构钢绞线尺寸及允许偏差直径充许编差
铜较线公称截面积
钢绞线
公称截而积
每100g㎡m的理论
000m的
绞线理轮单量
中心钢丝直径
加大范圃
木小下、%
4.3表中所列的每1000m长度的理论重量仅供参考，计算钢绞线理论重量时钢的密度为7,85g/cm4.4每盘钢绞线应由一整根组成。如无特殊要求,每盘解绞线的长度不小于200 ㎡。4.5成卷交货的钢绞线尺寸为：内径800±60mm或9%0±60mm卷宽75050mm或600±50mm，成盘交货的钢绞线其盘的内径应不小于1600mu。4.6标记示例
a）公称直径为10.80mm.强度级别为1720MPa「级松驰的三根钢丝捻制的钢绞线标记为：预应力钢绞线1×3-10.80-1720-1-GB/T5224-1995h）公称自径为15.20mm,强度级别为1866MPa1级松弛的七根丝稳制的标准型钢级线标记为：
预应力钢绞线1×7标准型-15.20-1860-I-GB/T522419955技术要求
5.1制造方法
5.1.1捻制预应力钢绞线的钢丝应符合GB/T223中相应条款的规定5.1.2预应力钢绞线的捻距为钢绞线公称直径的12~-16俗.模拨钢绞线其捻距应为钢绞线公称直径的14～18倍。钢绞线内不应有折断、横裂和相交艾的钢丝5.1.3如无特殊规定，钢绞线的捻向为左(S)捻,行(Z)捻需在合而中注明。5.1.4拾制后，预应力钢绞线应进行消除应力的热处理，5.1.5成品钢绞线切断后应是不松散的或可以不困难地止到原来的位置5.1.6在拉拔前，个别钢丝允许进行焊接操作,但在拉按中或拉拔后不应进行焊接燥作：0 m长的绞线仅允许存在1个焊点。
5.2交货状态
GB/T5224—1995

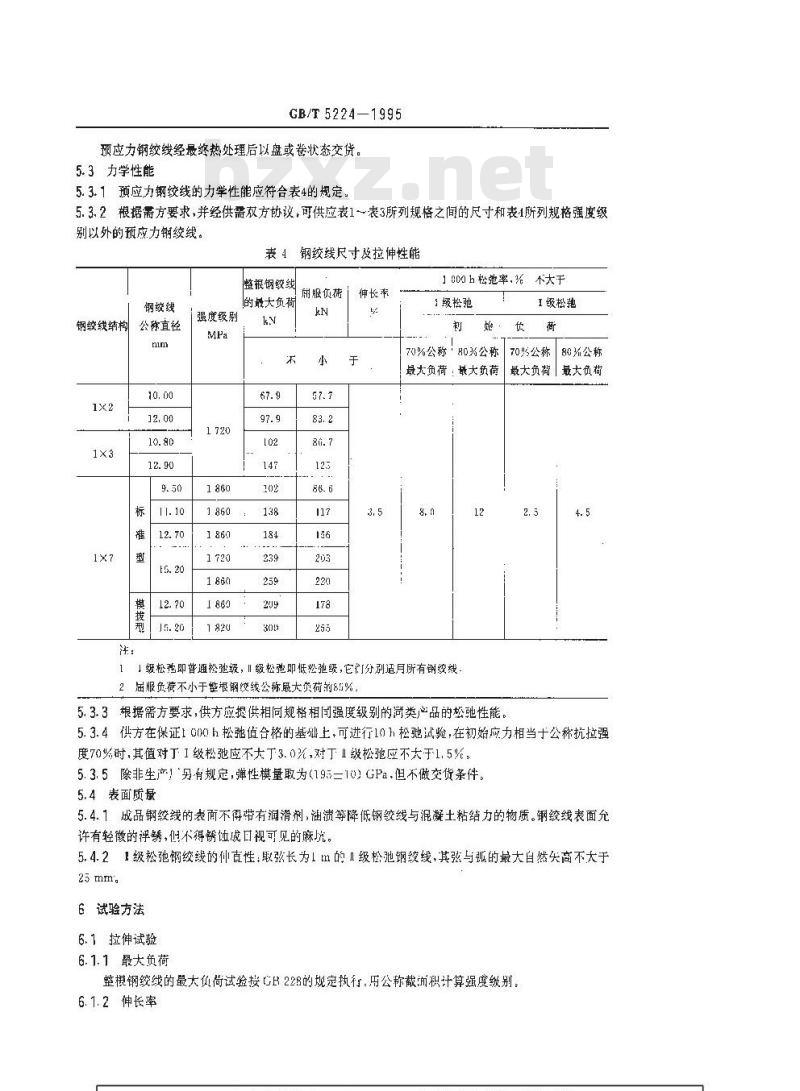

预应力钢绞线经最终热处理后以盘或卷状态交货。5.3力学性能
5.3.1预应力钢绞线的力学性能应符台表4的规定，5. 3. 2根据需方要求,并经供需双方协议,可供应表1~表3所列规格之间的尺寸和表1所列规格强度级别以外的预应力钢绞线。
表4钢绞线尺寸及拉伸性能
整根钢绞线
钢绞线
钢缀线结构
公称直径
12, 00
强度级别
的最大负荷
用服负荐
伸长率
」000h松弛率，不大于
级松弛
70%公称，80为公称
最大负荷：最大负荷
11级松强即普通松弛级，Ⅱ级松弛即低讼弛绶，它们分别适月所有较线，2出服负荷不小于整根钢绞线公称最大负荷的85%12
5.3.3根据需方要求，供方应提供相向规格相同强度级别的同类产品的松驰性能。货
1级松弛
709%公称
80%公称
最大负荷
「最大负荷
5.3.4供方在保证1000H松弛值合格的基础上，可进行10h松驰试验，在初始应力相当于公称抗拉强度%时,其值对工I级松弛应不大工0,对工止级松驰应不去于15浆5.3.5除非生1另有规定,弹性模量取为(195=10)GPa.但不做交货条件5.4表面质量
5.4.1战品钢绞线的表面不得带有润滑剂，涵遗等降低钢绞线与混凝土粘结力的物质。钢绞线表面允许有轻微的浮锈，但不得锈蚀成可视可见的嘛坑。5.4.21级松弛钢绞线的仲直性,取弦长为1 m 的 I级松弛钢绞线,其弦与孤的最大自然尖商不大于25mm
6试验方法
6.1拉伸试验
6.1.1最大负荷
整模钢绞线的最大负荷试验接B228的规定执行.用公称截询积计算强度级别。6.1.2伸长率
GB/T 5224—1995
6.1.2.1测定钢绞线伸长率时.1X7结构钢绞线的标距不小于500mm；1×2和1X3结构钢绞线的标距不小于400mm，
6.1.2.2在测定总伸长为1%时的负荷后，卸下引伸计，标明试验机上下工作台之间的距离L，然后继续加荷直到钢绞线的-~根或几根钢丝破坏，此时标明上、下工作台的最终距离L，I,的值与L,比值的百分数、加上引仲计测得的1.0%即为钢绞线的伸长率。如果任何一根钢丝破坏之前，钢绞线的伸长率已达到所规定的要求，此时可以不继续测定最后伸长率的值。如因夹具原因产生剪切断裂，所得最大负荷及延伸未满足标准要求，试验是无效的。6.2励眼试验见附录A，
6.3松弛试验见附录B。
6.4尺寸测量
用精度为0.02mm的卡尺测量钢绞线的尺寸和扮距.1×2钢绞线的真径测意应测定图1所示的D。值，1×3钢绞线应测定图2所示的Λ值，1×7钢绞线的直径测量应以横穿直径方向的相对两根外层钢丝为准，如图3所示并在同一截面不间方珂上测量两次。6.5表面质量
表面质量用肉眼检查：
7检验规则
7.1组批规则
预应力钢绞线应成批验收，每批由同一牌号，同一规格，同一生产「艺制度的钢绞线组成；每批重量不夫于 t，
7.2检查和验收
预应力钢绞线的检查验收由供方技术监督部门进行。7.3检验数量
从每批钢绞线中任取3盘，进行表面质量、直径偏差、抢距租力学性能试验。如每批少于3盘，则应逐盘进行上述检验。屈服强度和松弛试验每季度抽验一次，每次不少于一根。7.4复验与判定规则
从每盘所选的钢绞线端部正常部位截取一根试样进行上述试验。试验结果，如有-项不合格时则不合格盘报废，再从未试验过的绞线中取双倍数量的试样进行该不合格项的复验。如仍有--项不合格。则该批判为不合格品。但供力可以重新处理，作为新的一批提交验收。8包装、标志和质量证明书
8.1每盘钢绞线应捆扎结实，捆扎不少于六道。8.2经双方协议，可加防潮纸，麻布等补充包装。8.3盘钢绞线上应挂有金属标牌，其上注明：a）供方名称、商标和标记；
b）长度、净重及出编号
8.4每批钢绞线应附有质最证明书，其中应注明：a！供方名称利商标：
b）带力名称；
介同号：
）产品标记：
）重量及件数；
试验结果：
技术督部门印记：
执行的标推编号；
捡验出厂日期。
GB/T5224—1995
GB/T 5224-1995
附录A
(标准的附录）
屈服负荷
A1钢绞线的服负荷是钢绞线在非比例伸长为0.2%时所受的负荷。A2钢绞线的屈服负荷试验按GB228的规定执行。A3供方在生产检验中，也可以测定总伸长为1%时所受的负荷，其值符合表4规定时可以交货。但仲裁时应测定钢绞线在非比例伸长为0.2%时的负荷。a）
测定总伸长为原标距1%的负荷时，预加负荷为公称屈服负荷的10%，b）
预加负荷对试样产生的伸长应在总伸长内。附录B
（标准的附录）
松弛试验
B1试验期间，试样的环境温度应保持在20±2C的范围内，试样不得在制造后进行任何热处理和冷加工B2
B3初始负荷应在3~5min内均匀施加完毕，对于1级松弛保持2min，对于Ⅱ级松驰保持1min后开始记录松弛值。
