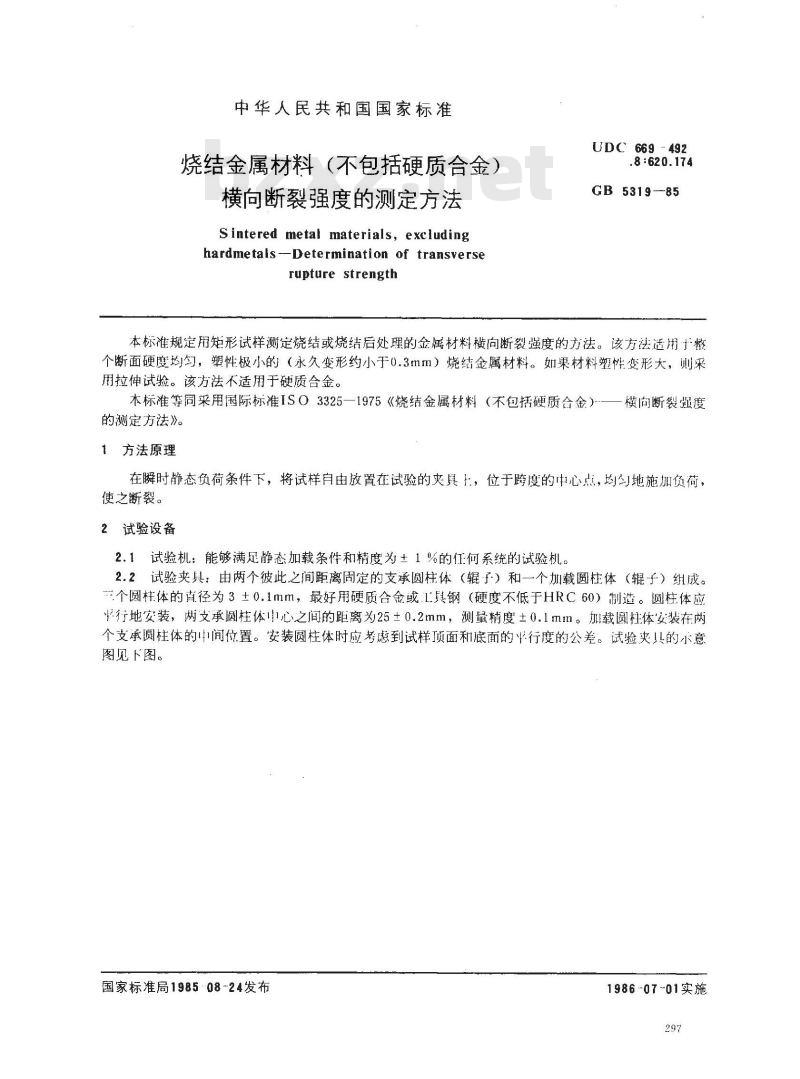

中华人民共和国国家标准
烧结金属材料（不包括硬质合金）横向断裂强度的测定方法
Sintered metal materials, excludinghardmetals-Determination of transverserupture strength
UDC 669 492
.8:620.174
GB 5319-85
本标准规定用矩形试样测定烧结或烧结后处理的金属材料横向断裂强度的方法。该方法适用于整个断面硬度均勾，塑性极小的（永久变形约小于0.3mm）烧结金属材料。如果材料塑性变形大，则采用拉伸试验。该方法不适用于硬质合金。本标准等同采用国际标准ISO3325—1975《烧结金属材料（不包括硬质合金）的测定方法》。
1方法原理
横向断裂强度
在瞬时静态负荷条件下，将试样自由放置在试验的夹具上，位于跨度的中心点，均匀地施加负荷，使之断裂。
2试验设备
2.1试验机：能够满足静态加载条件和精度为±1%的何系统的试验机。2.2试验夹具：由两个彼此之间距离固定的支承圆柱体（辑子）和一个加载圆柱体（辑子）组成。个圆柱体的直径为3土0.1mm，最好用硬质合金或工具钢（硬度不低于HRC60）制造。圆柱体应平行地安装，两支承圆柱体中心之间的距离为25±0.2mm，测量精度土0.1mm。加载圆柱体安装在两个支承圆柱体的中间位置。安装圆柱体时应考虑到试样顶面和底面的中行度的公差。试验夹具的小意图见下图。
国家标准局1985-08-24发布
1986-07~01实施
GB 531985

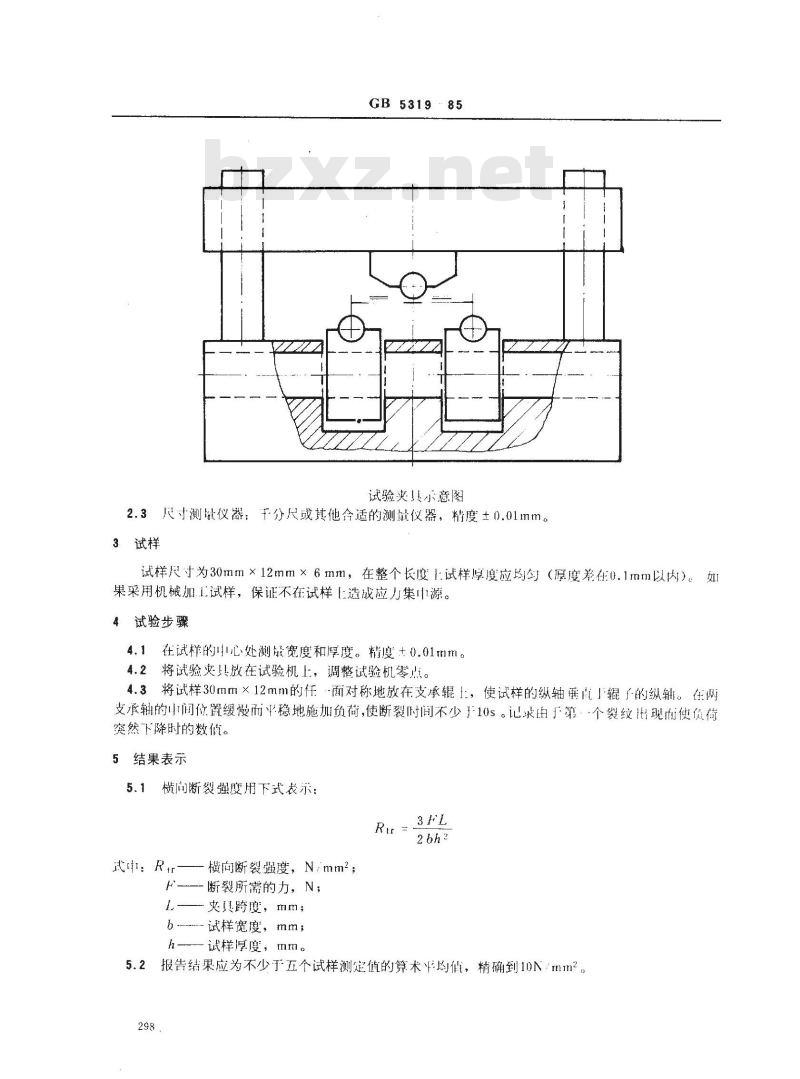

试验夹！示意图
2.3尺寸测量仪器：干分尺或其他合适的测量仪器，精度±0.01mm。3试样
试样尺寸为30mm×12mm×6mm，在整个长度1试样厚度应均）（厚度筹在0.1mm以内）。如果采用机械加1试样，保证不在试样上造成应力集中源。4试验步骤
4.1在试样的心处测最宽度和厚度。精度+0.01mm。4.2将试验灾具放在试验机上，调整试验机零点。4.3将试样30mm×12mm的任面对称地放在支承辊上，使试样的纵轴遁直」辊子的纵轴。在两支承轴的中间位置缓慢而平稳地施加负荷，使断裂时阅不少于10s。记求由于第：个裂纹出现而使负荷突然下降时的数值。
结果表示
横向断裂强度用下式表示：免费标准下载网bzxz
Rtr =-
：Rtr-
横向断裂强度，N/mm2；
一断裂所需的力，N；
夹具跨度，mm；
b试样宽度，mm；
试样厚度，mm。
5.2报告结果应为不少于五个试样测定值的算术均值，精确到10N/mm2。298

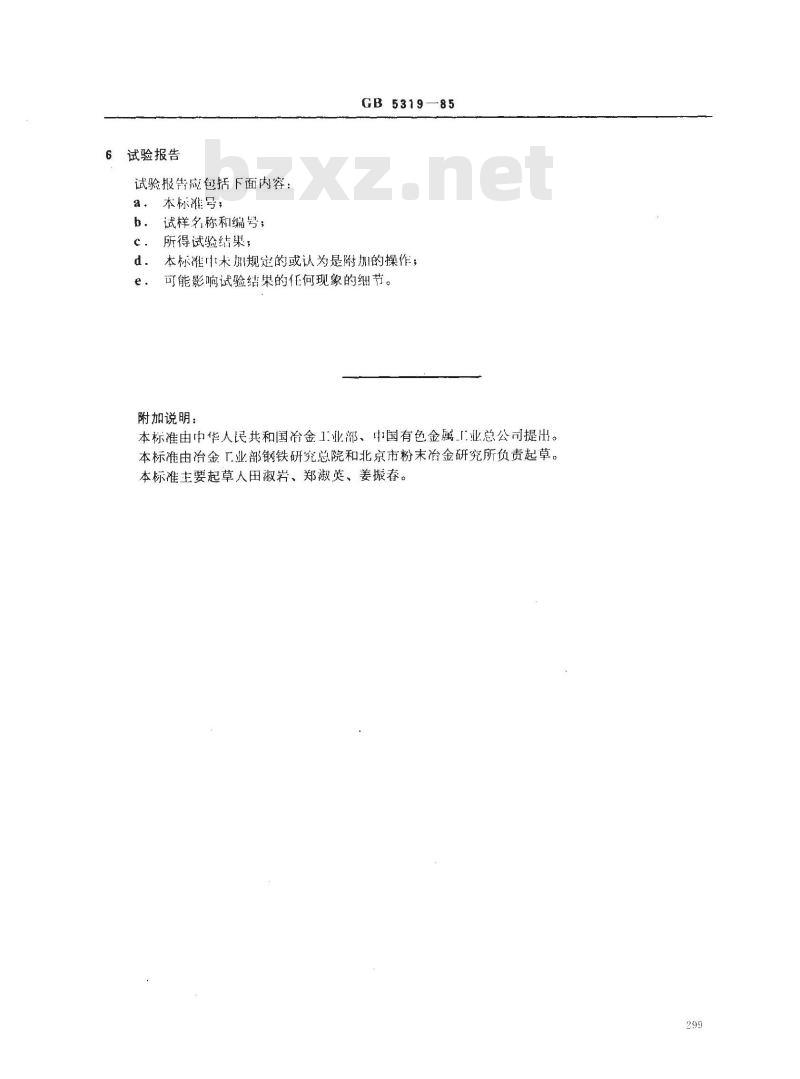

试验报告
试验报告应包括下面内容：
本标准号；
试样名称和编号；
所得试验结果；
GB 5319—85
本标准中未加规定的或认为是附加的操作；可能影响试验结果的任何现象的细节。附加说明：
本标准由中华人民共和国冶金工业部、中国有色金属厂业总公司提出。本标准由冶金厂业部钢铁研究总院和北京市粉未冶金研究所负责起草。本标准主要起草人田淑岩、郑淑英、姜搬春。299
